すくい角・逃げ角を正しく理解して工具寿命を最大化する方法

すくい角と逃げ角の基礎から応用まで徹底解説

すくい角を大きくすれば切れ味は必ず上がるとは言えず、角度を1°間違えるだけで工具寿命が半分以下になることもあります。

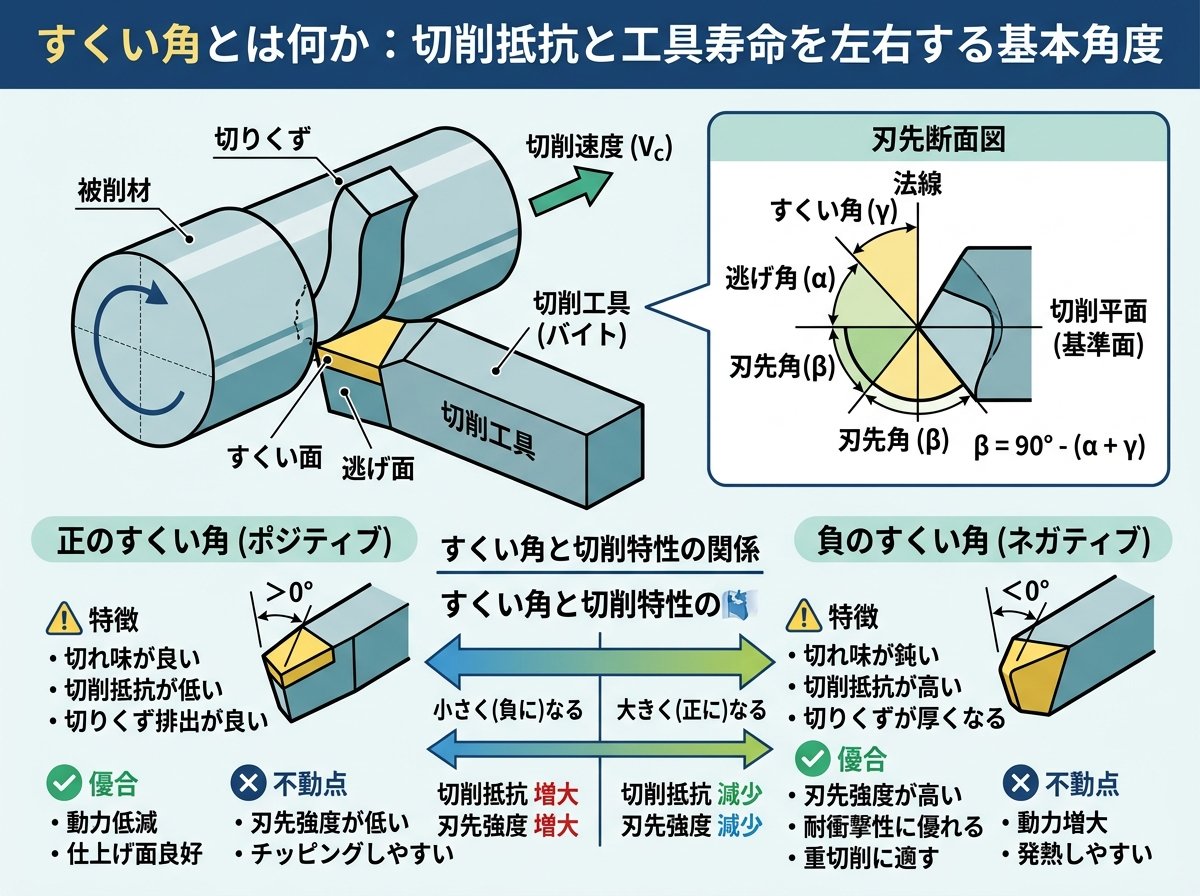

すくい角とは何か：切削抵抗と工具寿命を左右する基本角度

切削加工において、工具の先端形状を決める最重要パラメータのひとつが「すくい角」です。これは、切削されている工作物の面（基準面）と、工具が切りくずを流し出す面（すくい面）とのなす角度のことを指します。言い換えると、刃先が被削材に食い込むときの「刃の傾き具合」です。

すくい角には大きく「正（ポジティブ）」と「負（ネガティブ）」の2種類があります。すくい面が被削材の切削方向に対して前傾している（切れ刃が鋭利な）状態が正（ポジ）、逆に後ろ傾きになっている状態が負（ネガ）です。

ポジ形状の最大の特徴は、切削抵抗が小さいことです。刃先がシャープなため、被削材に食い込みやすく、切りくずも薄く排出されます。三菱マテリアルの技術資料によれば、「すくい角が正（＋）に1°大きくなるごとに、切削動力が1%減少する」という数値が示されています。つまり、すくい角を10°増やすだけで、消費電力を約10%削減できる計算になります。これは長時間の量産加工において無視できないコスト差です。

一方、すくい角を大きくすれば必ず良いわけではありません。ポジ形状は刃先が薄くなるため、強度が下がります。高硬度材を削る際に過度なポジ角を設定すると、刃先が欠けやすくなる（チッピング）リスクが高まります。つまり〇〇が基本です——「材料の硬さに合わせてすくい角を選ぶ」が鉄則です。

ミスミの技術情報によると、すくい角の目安は以下のように整理されています。

被削材の種類	すくい角の目安	形状
非鉄・生材（アルミ、銅など）	15〜25°	ポジティブ
調質鋼・ステンレス	5〜15°	ポジティブ
高硬度鋼・鋳鉄	−10〜0°	ネガティブ

バイトの場合も同様で、一般的なすくい角は5〜10°が標準とされていますが、純鉄のような硬度の低い軟質材では超硬バイトで最大25°、ハイスバイトではゴムやウレタン加工時に45°近くまで設定するケースもあります（中川バイト製作所の情報より）。これは使えそうです。

すくい角の管理は工具選定時だけでなく、再研磨後の角度確認でも重要です。再研磨によってすくい角が意図せず変化してしまうと、狙っていた加工性能が出なくなります。加工現場では、工具のすくい角確認・管理が定期的なタスクのひとつとして位置づけられています。

参考：すくい角の定義と測定方法について詳しく解説されています
すくい角をすばやく正確に測定する方法 – KEYENCE

逃げ角とは何か：工具摩耗を防ぐための必須角度

すくい角と並んで切削工具の性能を決定づけるのが「逃げ角」です。逃げ角とは、工具の逃げ面（加工面に向いた裏側の面）と、加工面とのなす角度のことです。この角度の目的はシンプルで、「切削直後に工具の裏面が加工面と擦れないようにする」ことです。

逃げ角が小さすぎると、工具の逃げ面が加工面に接触し、摩擦熱と逃げ面摩耗が急激に進みます。工具寿命が著しく短くなります。逆に逃げ角を大きくしすぎると、刃先の支持角（刃物角）が小さくなりすぎて、刃先の強度が落ちます。過大な逃げ角は欠損・チッピングの原因になるということですね。

逃げ角の一般的な設定範囲は、工具の種類によって以下のように整理されています。

工具の種類	代表的な逃げ角
バイト（旋削）	約6°
ドリル（ハイス・円錐面）	第1逃げ角 8°
ドリル（超硬・平面）	第1逃げ角 10°、第2逃げ角 20°
エンドミル（外周）	第1外周逃げ角 10°

逃げ角の大きさと工具摩耗の関係について、もう少し具体的に見てみましょう。逃げ角を大きくすると「逃げ面摩耗幅」は小さくなります——つまり刃先の表面上の摩耗量が少なく見えます。しかし一方で、外径減耗量（工具が細くなるスピード）は大きくなります。この二面性があるため、逃げ角の設定は「どちらの摩耗形態を優先的に管理するか」によって変わります。

厄介なのは、逃げ角が0°以下（マイナス逃げ角）になると、切削直後に逃げ面が加工面に押しつけられる状態になることです。これは通常あってはならない設定ですが、工具の再研磨ミスや経年摩耗が進んだ状態で加工を継続すると、実質的にマイナス逃げ角に近い状態になります。この状態では加工面を工具でこすり続けることになり、切削温度が急上昇して加工面品質が大幅に低下します。

また、アルミニウム合金などの延性材料では、逃げ角を大きく設定すると逃げ面への切りくず溶着が起こりにくくなるというメリットがあります。逃げ角が小さいと、切りくずが工具の面に焼き付いて加工面が荒れる原因になるため、軟質・延性材料では意識的に逃げ角を確保することが重要です。

参考：ドリルの逃げ角の種類別設定角度と選定の考え方が整理されています
ドリルの逃げ角の設定角度 – 特殊精密切削工具.com

すくい角・逃げ角が工具寿命とコストに与える数値的な影響

現場でよく見かけるのが、「工具が早く摩耗する原因がわからない」という悩みです。切削速度や送り量ばかりが疑われますが、実は角度設定のわずかなズレが根本原因であるケースは少なくありません。ここでは、数値を交えて角度と工具寿命・コストの関係を整理します。

まずすくい角について。三菱マテリアルの技術情報によると、「すくい角1°の変化が切削動力を1%変化させる」という関係があります。旋削加工を1日8時間、月20日稼働させる工場で、主軸出力が11kWの旋盤を使っていると仮定します。すくい角の設定を10°から5°に誤ってしまった場合、消費電力が5%増加し、月間の電気代は数千円〜数万円規模で増える可能性があります。これは1台1工具の話です。複数台・複数ラインでは積み上がる金額になります。

次に、すくい角と工具強度の関係です。ポジ角が過大な場合、高硬度材のチッピングリスクが高まります。超硬チップが1枚あたり数百〜数千円とすると、1本の工具で数十枚のインサートを管理しているケースでは、1回のチッピングで部品費だけで数万円の損失になることも珍しくありません。さらに不良品が出れば、再加工コストや納期遅延も発生します。これは痛いですね。

逃げ角に関しても同様の数値的な影響があります。ミスミの技術情報では、仕上げ加工用エンドミルの再研磨交換目安として「逃げ面摩耗幅0.1〜0.2mm」、粗加工用では「0.6mm」という基準値が示されています。この基準を超えた状態で加工を続けると、寸法精度の悪化・仕上げ面の荒れ・さらなる工具損耗の加速が起こります。逃げ角が適正でない工具では、この摩耗幅の進行スピードが正常な工具と比べて2〜3倍速くなることもあります。

切削抵抗と角度のバランスを現場で簡単にチェックする方法として、加工音と切りくずの形状確認が有効です。

- 🔊 切削音が「ビビる」「擦れる」音に変わる → 逃げ角が小さすぎて逃げ面が加工面に接触している可能性
- 🔊 「バリバリ」と大きな打撃音 → すくい角が大きすぎて刃先強度が不足しているチッピングの可能性
- 🌀 切りくずが長くなりすぎる・絡まる → すくい角の設定見直しとチップブレーカの確認が必要

角度管理は一度設定して終わりではなく、再研磨・工具交換のたびに確認する習慣が工具コストを大きく左右します。工具管理台帳に使用材料ごとの推奨角度を記録しておくと、担当者が変わっても設定ミスを防げます。これが条件です。

参考：三菱マテリアルによるすくい角と切削動力の定量的な関係が確認できます
すくい角 – 技術情報 | 三菱マテリアル

被削材別すくい角・逃げ角の最適設定と使い分けの実践ガイド

工具の角度設定は被削材の種類によって大きく変わります。一律に「ポジ形状が正解」と思い込んで設定を変えないでいると、材料が変わった瞬間に工具寿命が激短になります。被削材の特性に合わせた角度の使い分けが、加工現場での正しいアプローチです。

アルミニウム合金・銅・樹脂（非鉄・軟質材）の場合

これらの材料は比較的軟らかく延性が高いため、工具との溶着（ビルトアップエッジ）が起こりやすいのが特徴です。溶着が発生すると加工面が荒れ、実質的なすくい角が変化してしまうという二次問題も生じます。対策は積極的なポジ角の採用です。すくい角15〜25°のポジ形状を選び、鋭い刃先で材料をきれいに切り分けることで溶着を防ぎます。逃げ角は比較的大きめに設定して、逃げ面への切りくず溶着も防ぎましょう。

炭素鋼・調質鋼（生材・SS400・S45Cなど）の場合

最も一般的な被削材です。切削抵抗と工具強度のバランスを取るため、すくい角は5〜15°のポジ形状が標準的です。過度なポジ角は刃先の欠けリスクを高めるため、最大でも15〜20°程度に留めるのが無難です。逃げ角は一般的なバイトで約6°、ドリルで8〜10°が基準です。

ステンレス鋼（SUS303・SUS304など）の場合

ステンレスは加工硬化しやすく、切削熱が逃げにくいという特性があります。加工中に材料が硬くなっていく（加工硬化）ため、鈍ったすくい角の工具では抵抗が急増します。比較的ポジ寄りの角度設定で切削抵抗を抑えつつ、溶着防止のため逃げ角もある程度確保することが重要です。送り量は多め・切削速度は速めという切削条件とセットで考えるのが効果的です。

高硬度鋼・鋳鉄・焼き入れ材の場合

刃先への衝撃が非常に大きいため、刃先強度の確保が最優先です。この場合はネガティブ形状（すくい角−10〜0°）の工具を選択します。ネガ形状では切削抵抗がやや高くなりますが、高速切削条件との組み合わせで加工面品質を確保します。いきなり「ネガ形状は切れが悪い」と判断して除外するのは誤りです。適切な切削速度と組み合わせることでネガ形状の真価が発揮されます。これは覚えておけばOKです。

被削材	すくい角の目安	形状	逃げ角の目安
アルミ・銅・樹脂	15〜25°	ポジ	やや大きめ
炭素鋼・生材	5〜15°	ポジ	6〜10°（標準）
ステンレス鋼	5〜15°	ポジ〜ニュートラル	7〜12°
高硬度鋼・鋳鉄	−10〜0°	ネガ	標準〜やや小さめ

加工現場で材料が切り替わるタイミングは工具起因のトラブルが最も起きやすい場面です。材料変更時には工具の角度設定も合わせて見直す習慣を持つことが、無駄な工具コストと不良品を防ぐ最大の防衛策になります。

参考：ポジ形状とネガ形状の被削材別使い分けがわかりやすくまとめられています
エンドミルのすくい角ネガティブ形状・ポジティブ形状の違い – ミスミ

現場で見落とされがちな「真のすくい角」と角度測定管理の重要性

工具カタログに記載されているすくい角と、実際の切削時に有効に働く角度は、必ずしも一致しません。この「真のすくい角（有効すくい角）」のズレが、現場での予期せぬトラブルの一因になることがあります。意外ですね。

真のすくい角とカタログ値が異なる原因はいくつかあります。まずは「工具の取り付け高さ」です。旋削加工では、バイトの刃先高さを主軸中心高さ（芯高）に合わせるのが基本です。しかし刃先が芯高より高すぎると有効すくい角が大きくなりすぎ、逆に低すぎると逃げ角が実質的に減少して工具が加工物を「こすりながら押す」状態になります。バイト1本の芯高ズレが0.5mmを超えると、加工品質への影響が顕著に現れることが現場では知られています。

次に「傾斜切削（3次元切削）」の問題があります。エンドミルなどで工具軸に対して傾いた面を切削する場合、切れ刃の見かけのすくい角（垂直すくい角）とは異なる有効すくい角が生じます。OSGの技術資料でも「傾斜切削では外周すくい角が有効なすくい角として機能する」と明記されています。設計上のすくい角だけを見て加工条件を設定すると、実際の切削状態と大きくかい離することがあります。これが原則です。

さらに現場でよく見落とされるのが「再研磨後の角度変化」です。工具の再研磨は工具コスト削減に有効ですが、研磨量や研磨角度が適切でない場合、すくい角・逃げ角が当初の設定値から外れてしまいます。再研磨した工具で突然加工品質が落ちた、という事例の多くはこの角度変化が原因です。再研磨後は必ず角度確認が必要です。

工具角度の測定方法としては、従来の輪郭形状測定機（プロファイル測定機）やマイクロスコープが使われてきましたが、これらには「刃先が小さすぎてスタイラスが接触できない」「3次元形状の測定に時間がかかる」という課題がありました。近年はキーエンスのワンショット3D形状測定機「VRシリーズ」のような非接触3D測定システムが現場に導入され始めており、エンドミルの複雑なすくい角を最速1秒でスキャンして定量測定できるようになっています。ツールの管理精度が上がれば、角度起因のトラブルを未然に防げます。これは使えそうです。

日常的な角度管理の実践として、現場でできる簡易チェックを習慣化することが大切です。

- 📋 工具管理台帳に材料別の推奨すくい角・逃げ角を記録 → 担当者が変わっても設定ミスを防止
- 🔬 再研磨工具は投入前に角度を確認 → 輪郭測定機やプロファイル測定機で確認する
- 📊 工具交換のたびに加工音・切りくず形状を記録 → 角度劣化のサインを早期に察知

参考：工具形状の各要素（すくい角・逃げ角・チップブレーカ）の基礎と現場への活かし方が解説されています
工具形状のキホン〜すくい角・逃げ角・チップブレーカとは？〜 – 長谷川加工所
