SUS304に替えた途端、わずか数か月で設備に亀裂が入り損害が出ることがあります。

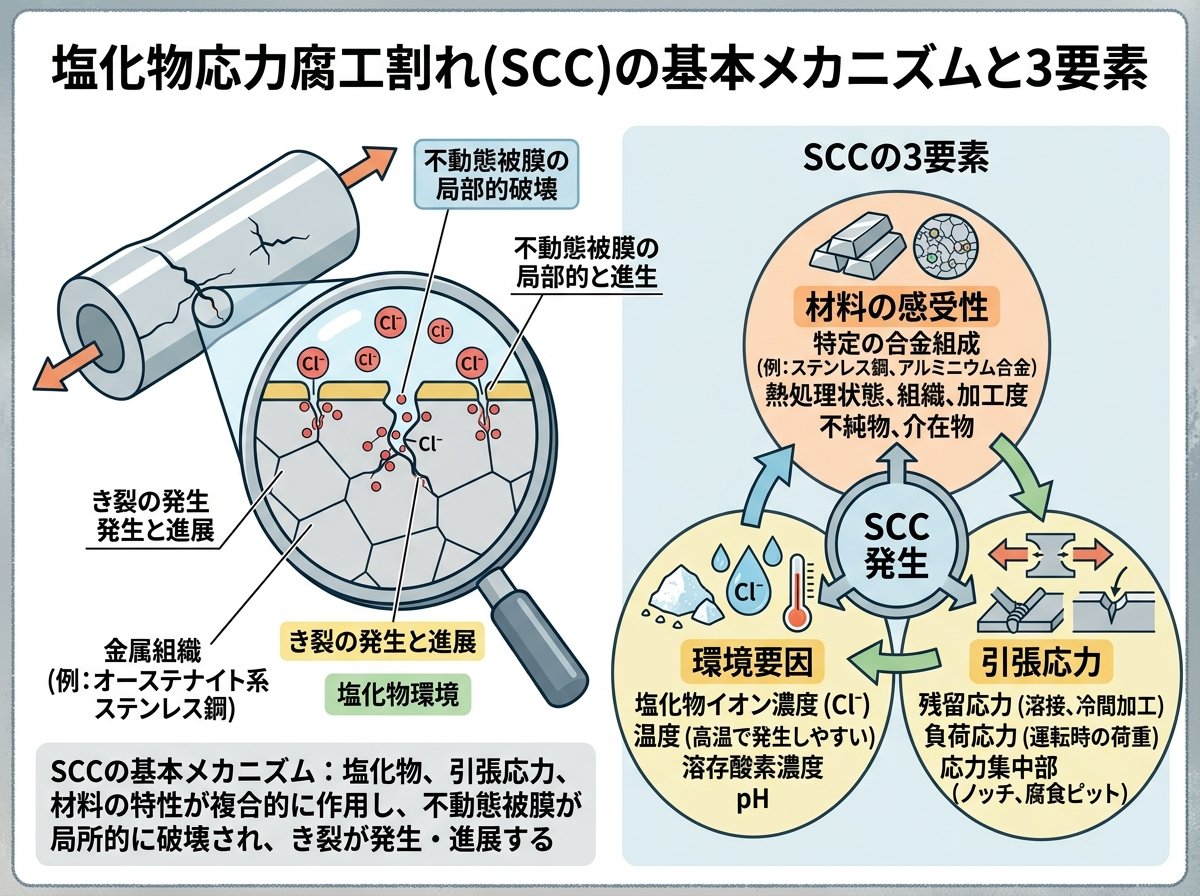

塩化物応力腐食割れ（Stress Corrosion Cracking：SCC）は、「材料・力学的応力・腐食環境」の3つが重なったときだけ発生します。つまり、どれか1つを取り除けば割れは止まります。これが基本です。
具体的には、SUS304やSUS316などのオーステナイト系ステンレス鋼が対象となります。これらの鋼種は面心立方（FCC）結晶構造を持ち、塩化物イオン（Cl⁻）に対して本質的に脆弱です。塩化物イオンは不動態皮膜（酸化クロム膜）を局部的に破壊し、その破壊点を起点として亀裂が発生します。
応力については、溶接残留応力・加工硬化による引張応力・外部からの負荷応力のいずれでも発生します。降伏点以下の低い引張応力でも起きる点が恐ろしいところです。SUS304では引張強さの約30〜40%に相当する100MPa程度の応力から発生が確認されており、溶接後の残留応力だけで十分その水準を超えてしまうことがあります。
腐食環境としては、塩化物イオン濃度と温度の組み合わせが重要です。工場用水は数十〜数百ppmの塩化物イオンを含む場合があり、50℃以上の使用温度と組み合わさると危険域に入ります。つまり、意識的に塩素系薬品を使っていなくても、普通の工業用水や大気中の湿気だけで条件が揃うことがあるのです。
これが問題の核心です。
亀裂進展のメカニズムを見ると、まず塩化物イオンが孔食や隙間部に濃縮されます。そこで引張応力によって不動態皮膜にすべりステップ（微小な段差）が発生し、皮膜が局部破壊されます。破壊点では金属が溶解して水素イオンを放出し、水素原子が金属内部に拡散して結晶の結合力を弱めます。この陽極溶解と水素脆化が繰り返されることで、亀裂は「自己持続的」に進展していくのです。
SCCで発生した亀裂は修復できません。溶接補修を試みると新たな残留応力と熱影響部を生じさせ、むしろ問題を悪化させる場合があります。唯一の安全な対応は、該当部位をSCC耐性材料で完全に作り直すことです。
参考：ステンレス鋼の応力腐食割れのメカニズムと各鋼種の感受性について詳しく解説されています。
ステンレス鋼の応力腐食割れ（金属の損傷）- ねじ締結技術ナビ
同じ「ステンレス」という名称でも、鋼種によってSCCへの感受性はまったく異なります。この違いを理解することが、材料選定の第一歩です。
最もリスクが高いのはSUS304です。食品機械・厨房設備・一般配管と幅広く使われる最もポピュラーな鋼種ですが、塩化物環境では最も割れが発生しやすい部類に入ります。SUS316はモリブデン（Mo）を2〜3%添加しているためSUS304より耐食性が向上しますが、60℃以上の温度と50〜100ppmを超える塩化物濃度が組み合わさると依然としてSCCが発生します。「SUS316を使っているから安心」と思い込むのは危険です。
一方、フェライト系（SUS430、SUS444）は塩化物濃縮型のSCCが発生しないことが知られています。結晶構造が体心立方（BCC）であるため、塩化物イオンに対する脆性破壊のパスが生じにくいのです。ただし延性・靭性・溶接性ではオーステナイト系に劣るため、すべての用途に置き換えられるわけではありません。
二相ステンレス鋼（SUS329J4L）はオーステナイト相とフェライト相が約50%ずつ混在した構造を持ちます。フェライト相がSCC亀裂の進展を止める「壁」として機能するため、SUS316と比べて5〜10倍高い塩化物SCC耐性があるとされています。臨界塩化物濃度も80℃環境で1,000ppm以上と大幅に改善されます。化学プラント・海水淡水化装置・製塩設備に多く採用されています。
| 鋼種 | SCC感受性 | 塩化物への強さ | 主な用途 |
|---|---|---|---|
| SUS304 | 高（最も割れやすい） | 弱い | 一般配管・食品機械 |
| SUS316 | 中〜高 | やや弱い | 化学配管・海洋設備 |
| SUS316L | 中 | やや弱い | 溶接構造物・低温設備 |
| SUS430（フェライト系） | 低（塩化物型は発生なし） | 中程度 | 建材・自動車排気系 |
| SUS329J4L（二相系） | 極低 | 非常に強い | 化学プラント・海水設備 |
「L材」と呼ばれる低炭素グレード（SUS316L）は鋭敏化型SCCには強くなりますが、塩化物濃縮型SCCに対しては通常グレードとさほど変わらない点に注意が必要です。L材なら安全という考え方は正確ではありません。
材料選定の際は、使用温度・塩化物イオン濃度・応力水準の3つを同時に評価することが条件です。
参考：二相ステンレス鋼SUS329J4Lの特性と化学プラント等での採用実績が詳しく掲載されています。
現場で見落とされがちな落とし穴があります。それは「流れのない場所」と「保温材の中」という2つの環境です。
まず、流体の滞留部では塩化物イオンが急激に濃縮されます。塩化物イオン濃度がわずか1ppmしかない水でも、ポンプ出口のデッドエンドや配管の袋小路で濃縮が繰り返されると数百ppm以上に達することがあります。これはペットボトルの水が蒸発して底に白い結晶が残るイメージと同じです。対策としては、流体の流速を1〜2m/s以上に保ち、デッドエンドを設けない配管設計にすることが重要です。
次に、保温材が絡むESCC（External SCC：外面応力腐食割れ）は現場でとくに発見が遅れがちです。雨水や冷却塔からの飛散水が保温材にしみ込み、高温のステンレス鋼表面で「濡れ・乾き」を繰り返すと、水中の塩化物イオンが何倍にも濃縮されます。保温材が外から見えているため配管内部が腐食しているとは思われにくく、発見が数年後になるケースがあります。発生しやすい温度帯は内部流体温度で50〜150℃です。これは一般的な蒸気配管や熱交換器配管がそのまま当てはまる温度帯です。
さらに意外な塩化物の発生源として次のようなものがあります。
これは使えそうな情報です。
加えて、SCCは「放置しているとき」にも進行する点は覚えておく価値があります。設備を休止させると流体が滞留し、塩化物濃縮がより進みます。定期的な淡水洗浄はこの濃縮を防ぐ簡単な手段で、ある事例では淡水洗浄の導入によってシリンダー寿命が14か月から4年以上へと延びた実績があります。週1回の洗浄でも塩化物濃度を80〜95%低減できるとされています。
「使っていないから大丈夫」は最も危険な思い込みです。
参考：外面応力腐食割れ（ESCC）の発生条件・粒内型・粒界型の違いが実例写真付きで説明されています。
SCCは「サイレントキラー」と呼ばれます。外観上は表面がきれいで錆もなく、割れ幅は0.01〜0.5mm程度しかないため肉眼では確認できません。しかも亀裂は取付金具の裏側・溶接熱影響部・ボルト穴周辺など「最も応力が集中する隠れた場所」から始まります。
検査方法を選ぶ場合、リスクの高さと検査コストのバランスを考えることが現実的です。
染色浸透探傷試験（PT）は、表面開口した割れに染料を浸透させて検出する方法です。分解が必要なものの1部位あたり5,000〜15,000円程度のコストで実施でき、表面割れの検出に最も適しています。塩化物環境下では年次メンテナンス時に高応力部を重点的に検査するのに向いています。
超音波探傷試験（UT）は内部亀裂の検出に優れ、配管・タンク壁の亀裂の大きさと位置を非分解で確認できます。ただし1回の検査あたり55,000〜65,000円程度のコストがかかります。重要な設備や長期間交換が困難な部位に向いています。
渦電流探傷試験（ECT）は導電性材料の表面・表面近傍の欠陥を非接触で検出でき、配管外面や溶接継手の検査に活用されます。
現場での目視管理においては、「圧力低下試験」が手軽です。シリンダーや配管を加圧し、24時間で2%を超える圧力損失があれば、肉眼で確認できない微細な亀裂による漏れが疑われます。
また、同じ環境下に置かれた同鋼種の設備が一定の稼働時間で繰り返し故障する場合は、SCCが疑われます。この「クラスタリング故障」はSCCの特徴であり、偶発的な摩耗とは区別されます。1件の故障が確認されたら、3〜6か月以内に同系統の設備に追加故障が起きることを念頭に置き、予防交換を計画する必要があります。
SCCの進行速度は条件によって大きく異なります。厳しい環境（高温・高塩化物濃度・高応力）では亀裂発生後わずか2〜6か月で壊滅的な破損に至ることがあります。一方、中程度の条件では6〜18か月かかります。設備寿命の80〜90%が「亀裂発生段階」であり、亀裂が進展し始めると破損は急速に進む点が問題です。
つまり、定期検査の間隔が長すぎると意味をなしません。
参考：SCC（応力腐食割れ）の非破壊検査手法と早期発見のための実践的なアプローチが詳説されています。
応力腐食割れ（SCC）とは？高応力環境で起きる金属破断の仕組み - instant.engineer
金属加工の現場でとくに見落とされやすいのが、加工・溶接によって生じる残留応力です。外部から荷重をかけていなくても、加工プロセス自体が「応力」の発生源になります。
溶接後の残留応力は非常に高い水準に達します。ステンレス鋼の溶接部近傍には、溶接金属が冷却・収縮する際に周囲の母材に引張残留応力が残ります。この値は降伏応力の50〜100%近くに達することがあり、それだけで塩化物SCC発生の閾値（降伏強度の約30%）を十分超えてしまいます。溶接したから丈夫になった、という思い込みは危険ですね。
切削加工でも同様です。旋盤・フライス・研削盤による加工では表面に高い引張残留応力が発生します。オーステナイト系ステンレスは加工硬化が大きい材料なので、切削抵抗が大きく残留応力も溜まりやすい特性があります。加工後の表面に塩化物イオンが接触する用途では、特に注意が必要です。
残留応力を低減するための具体的な手段として、以下が現場で活用されています。
また、溶接後熱処理（PWHT）を行う場合、温度管理が重要な条件になります。オーステナイト系ステンレスの鋭敏化温度帯（450〜800℃）に長時間さらすと、粒界にクロム炭化物が析出して粒界型SCC（IGSCC）の感受性が上がります。処理温度と冷却速度を適切に管理することが不可欠です。
現場の加工工程でできる最も簡単な対策は「溶接後の応力確認」と「塩化物が付着しやすい部位への表面コーティング」の2つを組み合わせることです。コーティングとしては、PTFEコーティング（厚さ0.025〜0.050mm）が塩化物の浸透を防ぐバリアとして機能し、加工コストに対して効果的です。
残留応力への対策が、最も費用対効果の高い予防策です。
参考：溶接後の残留応力とステンレス鋼のSCC発生事例・応力除去焼鈍の条件が詳しく解説されています。
ステンレスの応力除去焼鈍の目的と条件 - 北東技研工業株式会社
