溶接残留応力の除去方法と現場での正しい選び方

正しく応力除去焼鈍（PWHT）をおこなっても、冷却速度を誤ると新たな残留応力が発生して品質が悪化します。

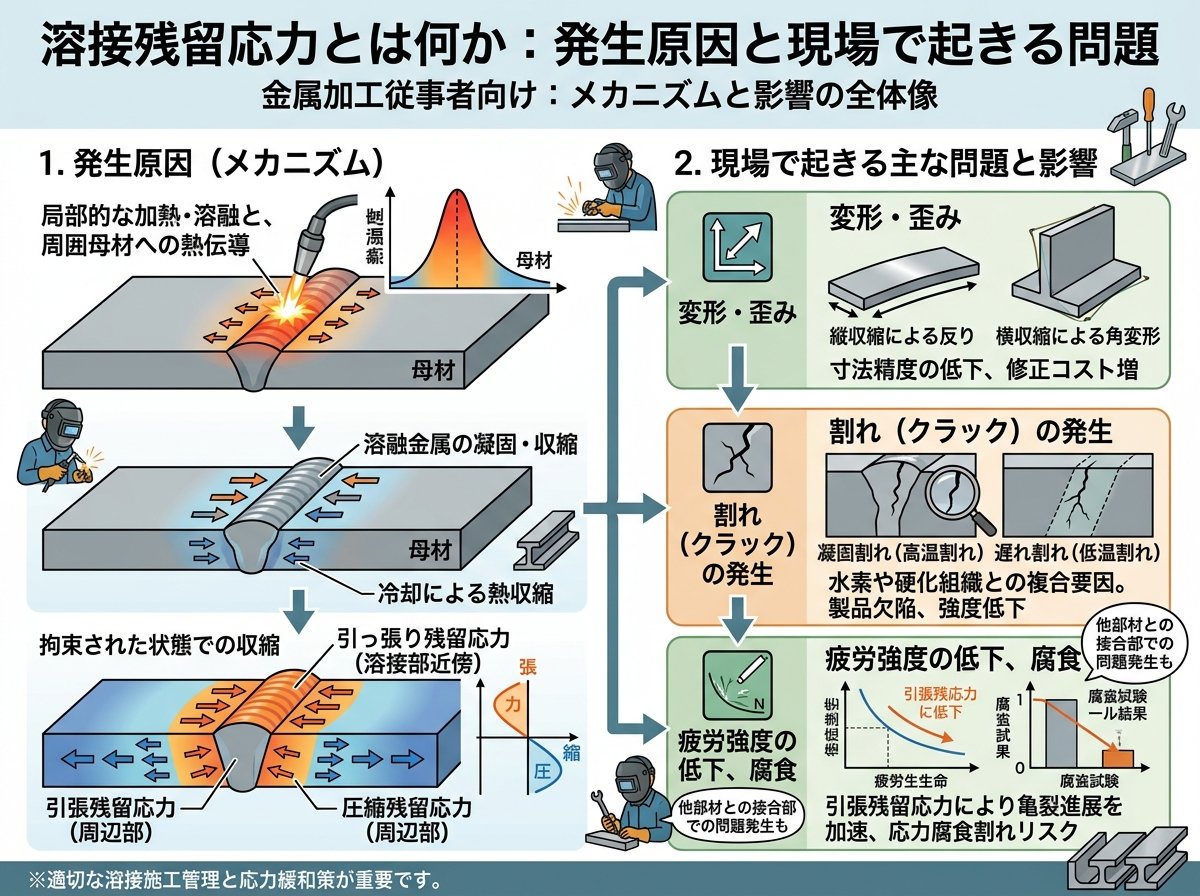

溶接残留応力とは何か：発生原因と現場で起きる問題

溶接残留応力とは、溶接後に外力がない状態でも金属内部に残り続ける応力のことです。溶接では局部的な加熱と冷却が繰り返されます。溶接部が高温になると膨張しようとしますが、周囲の常温部分がそれを拘束します。冷えて収縮するときも同様に拘束を受け、最終的に「引っ張られた状態のまま固まる」引張残留応力が溶接部近傍に残ります。

これが問題の根本です。

引張残留応力は、繰り返し荷重が加わる構造物で特に深刻な影響をもたらします。溶接継手部は高い引張残留応力と鋭い形状変化（止端部）が重なるため、疲労き裂の発生起点になりやすい箇所です。金属部品の破壊事故の約80%が疲労に起因するといわれており（出典：ねじ締結技術ナビ）、溶接部の残留応力管理は製品安全の核心とも言えます。

残留応力が引き起こす代表的な問題は以下の通りです。

• 🔩 疲労破壊：繰り返し応力と重なり、溶接継手の止端部からき裂が進展する。UIT処理なし・処理ありで疲労限度が75 MPaと150 MPaと2倍の差が出ることもある（日本溶接協会調査）。
• 🧪 応力腐食割れ（SCC）：SUS304ステンレスでは約100 MPa以上の引張応力と塩素環境が重なると発生しやすく、急激な短時間破断につながる。
• 📐 加工後の変形・寸法不良：残留応力が残ったまま切削や研削を加えると、応力バランスが崩れて部品が歪む。精密加工の前に除去処理が必要とされる所以です。

さらに見落とされがちなのが、残留応力が「変形の相棒」であるという点です。溶接時に母材を治具で拘束するほど変形は抑えられますが、その分だけ残留応力は大きくなります。変形と残留応力はトレードオフの関係にあり、どちらを優先するかの判断が現場では問われます。

対策の方向性は明確です。

<参考リンク：日本溶接協会による溶接残留応力の発生メカニズムと低減方法の解説>
日本溶接協会 溶接Q&A：溶接残留応力の低減方法とその原理

溶接残留応力の除去方法①：応力除去焼鈍（PWHT）の原理と温度管理

PWHT（Post Weld Heat Treatment：溶接後熱処理）は、溶接残留応力を除去する最も一般的かつ効果的な方法です。炭素鋼の場合、概ね600〜700℃まで加熱し、板厚25 mmあたり1時間程度保持したのち、ゆっくりと炉冷します。この加熱によって溶接部にクリープ変形（高温でゆっくり素材が流れる現象）が生じ、内部に蓄積された「固有ひずみ」が解消されます。結果として、残留応力を50〜90%程度低減できると報告されています。

原理はシンプルですが、温度管理の失敗が致命傷になります。

最大の落とし穴は冷却段階です。日本溶接協会の技術資料によると、冷却時に構造物内に温度差が生じると、その温度差に起因して新たな残留応力が発生します。急冷してしまうと、せっかく除去した残留応力を上回る新たな応力が入り込む恐れがあります。炉内冷却速度と炉からの取り出し温度の両方を厳格に管理しなければなりません。

主な管理ポイントは以下の通りです。

• 🌡️ 昇温速度：構造物全体に均一に熱が行き渡るよう、過度に速い昇温は避ける。温度差が大きいと新たな熱応力が生まれる。
• 🕐 保持時間：板厚に応じた十分な保持時間を確保する。不十分な保持時間では内部の固有ひずみが緩和しきれない。
• ❄️ 冷却速度：急冷は厳禁。発電設備向け規格（JAPEIC）では、冷却速度を1時間あたり275℃以下に管理することが求められている。
• 🏭 炉取り出し温度：高温状態で炉外に出すと外気との温度差で新たな応力が入る。十分に低温になってから取り出すことが原則です。

また、ステンレス（オーステナイト系）や特殊鋼（インコネル・ハステロイなど）では、一般的な炭素鋼の処理条件が使えません。たとえばオーステナイト系ステンレスでは、固溶化温度より低い条件で応力除去焼鈍をおこなうことで、耐食性を損なわずに内部応力を緩和できます。材質を間違えた処理は腐食感受性を高める危険性もあるため、材質別の適切な条件確認が必須です。

つまり温度と冷却速度が条件です。

<参考リンク：PWHT による溶接残留応力の低減機構と注意点（日本溶接協会）>
日本溶接協会 溶接Q&A：PWHT による溶接残留応力の低減機構と注意点

溶接残留応力の除去方法②：ピーニングと超音波衝撃処理（UIT）の効果と使い分け

ピーニングとは、溶接直後に溶接部をハンマーや特殊ツールで打撃し、金属表面に塑性変形を与える機械的な処理です。圧縮残留応力を表面から導入することで、もともとあった引張残留応力を相殺・低減できます。圧縮応力は疲労き裂の発生を抑制する効果があり、溶接構造物の長寿命化に有効な手段です。

ハンマーピーニングは比較的手軽に現場で実施できます。

ただし、従来型のハンマーピーニングやショットピーニングには限界があります。ショットピーニングの場合、微粒子（径200 μm程度以下）を高速で打ちつける方法ですが、圧縮残留応力が導入される深さは概ね200 μm（0.2 mm、髪の毛2本分程度）と浅い傾向があります。表面が腐食したり、削られたりすると圧縮応力層が消え、保護効果が失われるリスクがあります。

これを改善したのがUIT（超音波衝撃処理）です。日鉄テクノロジーの技術資料によると、UITはショットピーニングより深くまで圧縮残留応力を導入でき、溶接部の引張残留応力を圧縮残留応力に逆転させることが可能です。また、止端部の形状を改善して応力集中を緩和する効果も持ちます。これは使えそうです。

UITの特徴は以下のとおりです。

• 🔊 深い圧縮残留応力の導入：ショットピーニング（深さ約0.2 mm）より深い位置まで圧縮応力を付与できる。腐食環境でも効果が維持されやすい。
• 🏗️ 大型構造物にも対応可能：炉に入らない大型の橋梁構造物や圧力容器にも現場で施工できる。
• 📈 疲労限度の大幅向上：溶接継手の疲労限度が75 MPa（処理なし）から150 MPaへ2倍に向上した試験データがある（日本溶接学会）。
• ⚠️ 適用に注意が必要なケース：板厚が薄い部材や、高温・腐食環境での長期安定性については別途検証が必要。

圧縮残留応力は「守り」の応力です。ピーニング系の処理はPWHTのように炉設備が不要なため、大型構造物や据え付け後の補修に向いています。一方で、PWHT のように内部の固有ひずみを根本から解消するわけではなく、あくまで表面からの「上書き」であることは理解しておく必要があります。

<参考リンク：日鉄テクノロジーによるUITの技術解説>
日鉄テクノロジー：超音波衝撃処理技術（UIT）による残留応力改善と疲労強度向上

溶接残留応力の除去方法③：振動時効処理（VSR）の原理・メリット・限界

振動時効処理（VSR：Vibratory Stress Relief）は、熱を使わずに溶接残留応力を低減できる方法として注目されています。部材に電動バイブレーターを取り付け、数十〜数百Hzの振動を0.5〜2時間程度与えることで、内部応力の再分配・緩和を促します。炉が不要なため、大型溶接構造物や現場施工が難しい設備に適用しやすい点が最大の利点です。

熱処理炉に入らない大型品に有効です。

VSRのメカニズムは、振動エネルギーによって金属内部の微細な塑性変形を引き起こし、残留応力のピークを低下させることにあります。熱処理と違い金属組織を変えないため、熱による変形・酸化・寸法変化のリスクがありません。精密溶接部品の加工前や最終仕上げ前に適用することで、後工程での変形を防ぐ用途にも使われています。

ただし、VSRには明確な限界もあります。

• 📉 残留応力低減率が熱処理より劣ることがある：PWHT が50〜90%の低減を実現するのに対し、VSRは形状・材質によって効果にばらつきがある。均質な効果が得にくいケースがある。
• 🔬 効果の定量的な確認が必要：X線残留応力測定などで処理前後を比較しないと、どの程度応力が低下したかを確認しにくい。
• 🏗️ 大型部品ほど施工管理が重要：バイブレーターの取り付け位置や振動数の設定を誤ると、効果が偏る場合がある。

VSRは熱処理との組み合わせ（VSR＋PWHT）での使用も報告されており、費用対効果のバランスが高い処理として実績が増えています。コスト面では、熱処理炉を使うPWHTに比べて初期コストを抑えられるケースが多く、特に現場での応急対応や大型フレーム溶接後のひずみ対策として選ばれることがあります。

VSRは「炉なし」の代替手段です。

<参考リンク：機械的振動応力除去技術の特徴と適用方法（newji）>
newji：溶接後の残留応力を低減する機械的振動応力除去技術（VSR）の解説

溶接残留応力と応力腐食割れ（SCC）：ステンレス溶接で見落とされがちなリスク

応力腐食割れ（SCC：Stress Corrosion Cracking）は、金属加工現場で最も見落とされがちな残留応力の被害形態の一つです。引張残留応力・腐食環境・材料感受性という3つの要素が重なると発生し、目視では確認しにくいまま内部から進行するのが厄介な特徴です。

特に危険なのがSUS304（オーステナイト系ステンレス）の溶接部です。北海道大学の資料によると、SUS304には塩素を含む環境下でSCCが発生しやすく、引張残留応力が約100 MPa以上になると亀裂が急速に進展することが確認されています。溶接直後の引張残留応力はこの値を十分に超えることがあり、沿岸環境や塩素系洗浄薬品を使う施設での配管・容器は特に注意が必要です。

これは痛いですね。

残留応力とSCCの関係でもう一点見落とされがちなのが、グラインダー仕上げです。実は、溶接止端部をグラインダーで削ると見た目はきれいになりますが、金属表面に高い引張残留応力が発生するケースがあります。仕上げ作業によって残留応力を付加してしまう逆効果のリスクがあり、原子力プラントの事例資料にも記載があります。

SCC対策として実績が高いのはショットピーニングによる圧縮残留応力の付与です。表面を圧縮状態にすることで引張応力環境を打ち消し、SCCの発生を根本的に抑制できます。ただし、ショットピーニングの圧縮応力は比較的浅い層にとどまるため、腐食が一定以上進んだ環境では保護効果が失われる点に留意が必要です。高温・高圧の腐食環境下では、PWHTによる根本的な引張応力の低減と材料選択（耐SCC性の高い鋼種への変更）を組み合わせた対策が推奨されます。

SCC対策の基本は「引張応力を残さない」です。

<参考リンク：SCC（応力腐食割れ）の発生原理とショットピーニングによる対策>
カネメタ：耐SCC性・応力腐食割れの3要素と対策技術

現場で使える：溶接残留応力の除去方法の選び方と比較まとめ（独自視点）

これまで解説した各除去方法は、現場の状況によって優劣が逆転します。「とりあえずPWHT」という判断が最善ではないケースも少なくありません。ここでは、材質・形状・目的・コストの4軸で整理した選択指針を示します。

まず、炭素鋼・低合金鋼で高い除去率が求められる場合はPWHTが第一選択です。ただし前述の通り、冷却管理の失敗が新たな問題を生む点を忘れてはなりません。大型構造物で炉に入らない場合は局所加熱PWHT（電気ヒーターを溶接部に巻きつける方法）や振動時効処理（VSR）が現実的な選択肢となります。

次に、疲労寿命の向上が主目的の場合はUITまたはショットピーニングが効果的です。表面の引張残留応力を圧縮残留応力に逆転させることができ、現場施工が可能なUITは大型橋梁・重構造物の補修・延命工事で特に採用が増えています。疲労限度が2倍になるというデータは、設計の安全率を見直すきっかけになるかもしれません。

| 除去方法 | 主な対象 | 除去率 | 炉設備 | 施工場所 | 主な注意点 |
|---|---|---|---|---|---|
| PWHT（応力除去焼鈍） | 炭素鋼・低合金鋼・ステンレス | 50〜90% | 必要（または局所加熱） | 工場中心 | 冷却速度管理が厳格に必要 |
| ハンマーピーニング | 全般（薄板含む） | 表面層のみ | 不要 | 現場可 | 圧縮応力は浅い層のみ |
| UIT（超音波衝撃処理） | 鋼構造物・橋梁・圧力容器 | 疲労限度2倍 | 不要 | 現場可 | 板厚・高温環境での検証要 |
| ショットピーニング | 圧力容器・精密部品 | 表面層のみ | 不要 | 工場中心 | 有効深さ約0.2 mmと浅い |
| VSR（振動時効処理） | 大型溶接構造物・フレーム | 形状依存 | 不要 | 現場可 | 効果のばらつきに注意 |

最後に、残留応力の測定なしに「処理した＝安全」という思い込みは危険です。

X線残留応力測定法（XRD）や穿孔法（ホールドリリング法）を使うことで、処理前後の残留応力を数値として把握することが可能です。特に品質保証が求められる圧力容器・航空機部品・原子力機器では、JIS Z 3700（溶接後熱処理方法）などの規格に基づいた管理が義務付けられています。除去方法の選定と並行して、測定による確認の仕組みを整えることが、現場での品質トラブルを防ぐ最後の砦になります。

測定による確認が原則です。

<参考リンク：応力除去焼鈍の目的・材質別処理条件の詳細解説>
熱処理・水素還元技術ナビ：応力除去焼鈍の目的と材質ごとの処理条件
