SKD61の硬度HRCを左右する熱処理と加工の全知識

SKD61の硬度HRCを正しく理解して加工品質を高める方法

焼戻し温度を400℃にすると、HRC53あった硬度が焼入れ直後より下がってしまいます。

SKD61の硬度HRCとは？基本スペックをおさらい

SKD61は、JIS G 4404に規定された「熱間ダイス鋼」の代表格です。名称の"SKD"はSteel（鋼）・Kougu（工具）・Die（ダイス）の略で、末尾の"61"は合金グレードを示します。アメリカ規格ではAISI H13、ドイツDINでは1.2344に相当し、国際的に広く流通している材料です。

金属加工の現場でよく耳にする「SKD61のHRC」ですが、この数値は一定ではありません。熱処理の有無や条件によって、下表のように大きく変化します。

状態	硬度の目安	特徴
焼なまし後（未熱処理）	HBW229以下（≒HRC約20以下）	切削加工しやすい軟らかい状態
焼入れ後（焼戻しなし）	HRC50〜55程度	靭性が低く脆い、実用には不向き
焼入れ＋高温焼戻し後（550℃）	HRC50以上（二次硬化域）	硬度と靭性を両立した実用状態
焼入れ＋低温焼戻し（400℃以下）	焼入れ直後より軟化	⚠️二次硬化が起きず硬度が下がる

HRC（ロックウェル硬さCスケール）は、中〜高硬度の金属材料によく使われる単位です。数値が大きいほど硬く、金型材料として実用的な範囲はおおむねHRC40〜62程度です。SKD61はこの範囲の中間帯をカバーしており、硬度と靭性（粘り強さ）のバランスがよい点が特長です。

参考リンク先：JIS G 4404の規格内容（合金工具鋼鋼材）や工具鋼の分類を確認できます。SKD61の成分規格や焼入れ硬さ基準の公式根拠として参照してください。

日本産業標準調査会（JISC）公式サイト – JIS G 4404 合金工具鋼鋼材

---

SKD61の硬度HRCを決める焼入れ・焼戻し条件の詳細

SKD61の性能はほぼ熱処理で決まります。これが基本です。

まず「焼なまし（アニーリング）」では820〜870℃まで加熱して徐冷し、内部応力を除去して切削しやすい状態（HBW229以下）にします。この段階での硬度換算はHRC約20以下で、一般的な超硬エンドミルや旋削工具で問題なく加工できます。

次に「焼入れ（クエンチング）」では、1020℃前後まで加熱して空冷します。1020℃という温度は、ちょうどA4用紙の対角線ほどの長さのバーなら全体が均一に達する、実績値として定着している温度です。焼入れ後はHRC50〜55程度になりますが、この状態では内部応力が高く脆いため、必ず次の焼戻しが必要です。

そして「焼戻し（テンパリング）」では550℃前後で再加熱・空冷します。ここで重要なのが「二次硬化」という現象です。

焼戻し温度	硬度の挙動	実用上の評価
〜200℃	緩やかに軟化	ほぼ焼入れ硬度を維持
200〜400℃	さらに軟化（二次硬化なし）	⚠️焼入れ前より硬度が下がることも
500〜600℃（推奨）	🔺二次硬化によりHRC50以上に回復	✅硬度＋靭性のベストバランス
600℃超	急激に軟化	硬度低下が大きい

400℃以下での焼戻しは危険です。「なんとなく低温で焼戻した」結果、硬度が目標のHRC50以上に届かず、金型が早期に摩耗するトラブルが現場で報告されています。SKD61の焼戻しは「550〜600℃で2回」が基本です。

二次硬化が起きるのは、焼戻し過程でモリブデン（Mo）やバナジウム（V）の微細炭化物が析出するためです。この炭化物が鋼の組織を強化し、一度下がりかけた硬度を再び引き上げます。同じダイス鋼のSKD11にはこの現象が顕著には現れませんが、SKD61では必ず活用すべき特性です。

参考リンク先：SKD61とSK材・SKD11の焼入れ・焼戻し条件の違い、二次硬化曲線の図解が掲載されています。SKD61の適正焼戻し温度の根拠として参照してください。

株式会社イプロス – 工具鋼の焼入れ・焼戻し｜金属熱処理の基礎知識5

---

SKD61の硬度HRCと靭性のバランス：SKD11との違いはここが核心

「SKD61とSKD11、どちらを選ぶか」は金属加工の現場で毎日のように議論になるテーマです。

結論から言えば、「使用温度」で選ぶのが原則です。

SKD11の焼入れ後の硬度はHRC60〜62程度と、SKD61よりも約5〜8ポイント高い水準にあります。常温での耐摩耗性は非常に高く、プレス金型や打ち抜き型など冷間加工用途では長寿命が期待できます。

一方でSKD61の焼入れ・焼戻し後硬度はHRC53〜56程度が中心値です。HRC値だけ見るとSKD11より低いのは事実ですが、ダイカスト金型や熱間鍛造型では300〜500℃もの高温にさらされます。この温度域でSKD11は急激に硬度が低下するのに対し、SKD61はMo・Vの効果で高温強度を維持できます。

比較項目	SKD61	SKD11
焼入れ後の硬度（HRC）	53〜56程度	58〜62程度
300℃での強度保持	✅ 維持	⚠️ 低下
靭性（衝撃耐性）	高い	中〜低
冷間摩耗への強さ	中程度	非常に高い
熱衝撃への強さ	高い（ヒートチェックしにくい）	弱い
主な用途	ダイカスト金型・熱間鍛造型	プレス金型・せん断型

見落とされがちなのが「靭性」です。SKD61はHRC53〜56という硬度ながら、衝撃荷重にも耐える粘り強さを持っています。割れにくいということですね。熱間鍛造では数百〜数千トンもの圧力が繰り返しかかるため、硬度だけでなく靭性を兼ね備えたSKD61が不可欠です。

SKD61の硬度HRCがSKD11より低くても性能で劣るわけではなく、用途に応じた設計思想の違いと理解するのが正しい見方です。

参考リンク先：SKD61とSKD11の成分・特性・選択基準の比較が詳しく掲載されています。材料選定の判断材料として活用できます。

パンチ工業株式会社 – SKD61とは？用途・特徴や加工法、SKD11との比較

---

SKD61の硬度HRCを左右する熱処理後の寸法変化と歪み対策

SKD61の熱処理で意外と軽視されているのが「寸法変化」と「歪み」のリスクです。

焼入れの際、鋼材はマルテンサイト組織に変態して硬化しますが、この過程で体積膨張と内部応力の発生が避けられません。実際に±1.5〜2 HRCの硬度ばらつきが生じると、熱処理中に予測不能な歪みが起き、機械加工後の寸法がずれるケースが報告されています。

これは痛い問題です。特に大型の金型では、部位によって冷却速度が異なるため、内側と外側で歪み量が不均一になりやすいという特徴があります。

具体的な対策として、以下の点が実務で有効とされています。

• 🔧 仕上げ代（研削代）を確保する：熱処理前の寸法に対して0.2〜0.5mm程度の研削代を設けておき、熱処理後の研削で最終寸法に仕上げる




• 🔧 鋭角コーナーを避ける設計：応力集中源となる鋭角部にはRを設け、肉厚変化を緩やかにすることで歪み量を抑制




• 🔧 真空炉の使用：表面酸化や脱炭を防ぎながら均一加熱できるため、歪みの発生が少ない




• 🔧 予熱の実施：焼入れ前に400〜500℃程度の予熱を入れることで、温度ムラを減らして歪みを最小化




• 🔧 複数回焼戻し：550℃での焼戻しを2回実施することで内部応力を十分に解放し、寸法安定性を高める

なお「熱処理後にネジ穴やキー溝を加工しよう」と考えると、HRC50以上になったSKD61への切削はほぼ不可能になります。これが条件です。ネジ穴などの2次加工は必ず熱処理前に完了させましょう。

寸法安定性という観点では、空冷によって硬化するSKD61は油冷が必要なSK材などと比べて歪みが出にくい部類に入ります。同じスペックでも熱処理炉の設備と管理精度が最終品質を大きく左右するため、熱処理業者の選定も重要な判断です。

参考リンク先：SKD61の熱処理後の歪み発生メカニズムと寸法変化量を把握するための実験データや対策が解説されています。

カナメタ – 【硬度を徹底分析】SKD61の特性がもたらす加工性の魅力とは？

---

SKD61の硬度HRCに窒化処理を加えると金型寿命が劇的に変わる理由

多くの現場技術者が見落としている視点がここにあります。SKD61の「母材HRC」だけに目を向けていると、表面処理の効果による大きなメリットを逃してしまいます。

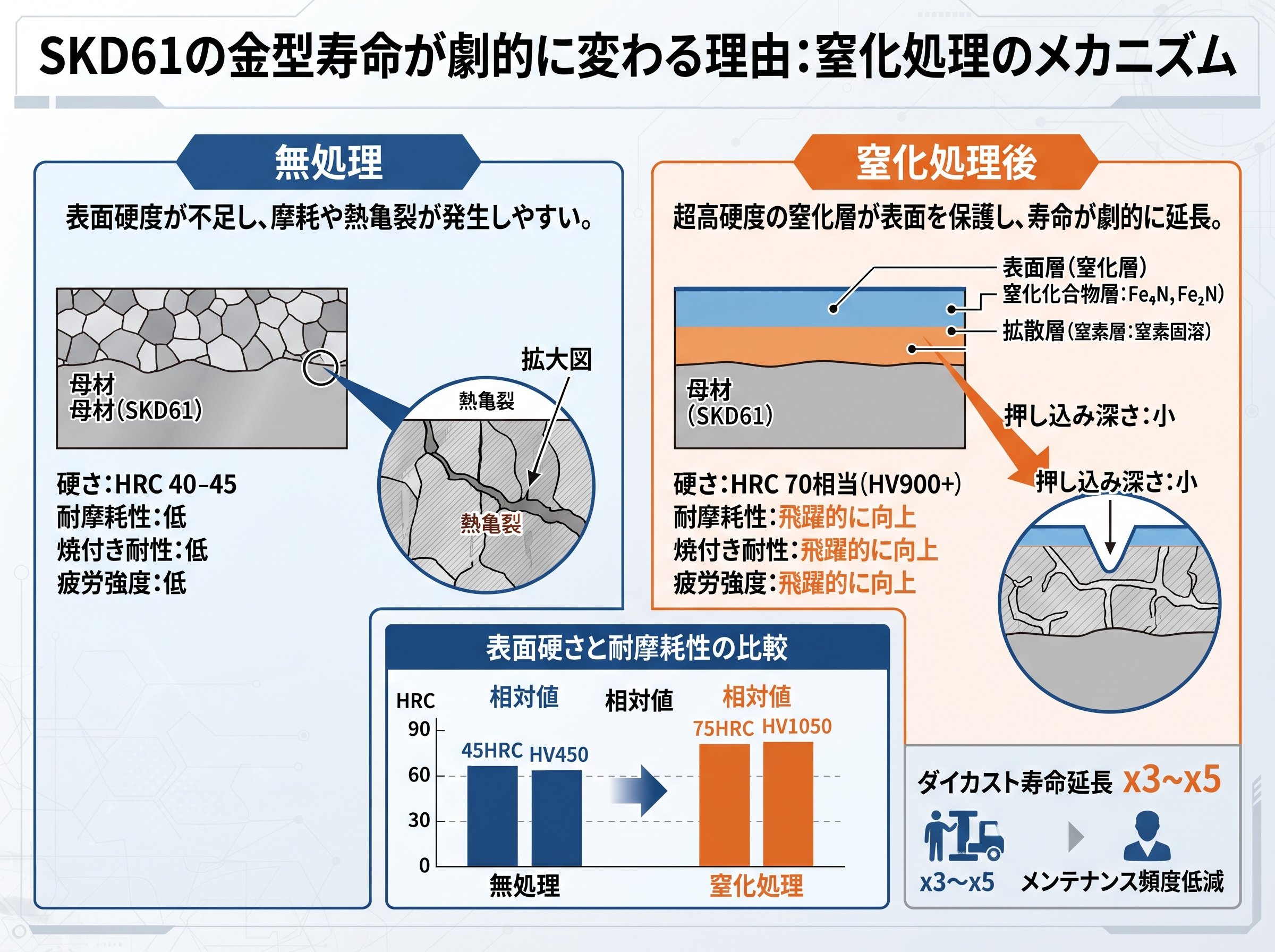

母材の焼入れ・焼戻し後硬度がHRC40〜45程度であっても、窒化処理を施すと表面硬度はHV1000〜1250に達します（HVとHRCは異なる単位ですが、HV1000はおよそHRC68相当という非常に高い水準）。これは処理前の約2〜3倍の表面硬度です。

窒化処理では、窒素（N）を500〜560℃程度の温度で金属表面に拡散浸透させ、表面に硬質の窒化層を形成します。処理温度がSKD61の焼戻し温度（550℃）以下に設定できるため、母材の硬度低下を最小限に抑えながら表面を強化できる点が最大の特長です。これは使えそうです。

処理	表面硬度	母材硬度への影響	金型寿命への効果
焼入れ・焼戻し（のみ）	HRC53〜56（HV約540〜595）	なし	基準
＋窒化処理（ガス窒化）	HV1000〜1250	軽微（0〜5HRC低下）	🔺2〜3倍に向上
＋PVDコーティング（TiN等）	HV2300〜2600	なし（低温処理）	🔺摩耗・焼き付き防止に大きく貢献

ダイカスト金型での実績では、SKD61に微粒子ピーニングと窒化処理を組み合わせた場合、何もしない金型に比べてヒートクラックによる割れを抑制しながら寿命が2〜3倍以上に改善したデータが報告されています。

注意点もあります。「化合物層（白層）」と呼ばれる脆い層が生成されると、かえって割れやすくなるリスクがあります。金型用途では白層を作らない「拡散硬化層のみを形成する」窒化処理を選ぶことが重要です。拡散硬化層だけを形成させることで熱疲労強度が増し、金型寿命が向上します。

SKD61の母材HRCを確保した上で、さらに表面を窒化処理で強化する。この2段階アプローチが金型寿命の最大化につながります。

参考リンク先：SKD61へのダイカスト金型向け窒化処理の詳細・処理前後の硬度比較データが掲載されています。

エア・ウォーターNV株式会社 – ダイカスト金型への窒化処理（処理前後のHV比較あり）

---

【独自視点】SKD61の硬度HRCは「管理値」として設計に織り込むべき理由

一般に「SKD61の硬度はHRC53〜56」と言われますが、この数値は現場の加工実態にそのまま当てはめるには注意が必要です。

たとえば、大型の金型部品（重量が数十kgを超えるようなもの）では、外表面と内部の冷却速度差によってHRCが2〜3ポイント変動することがあります。ミルシートに「熱処理硬さ30HRC」と記載があっても、実際の部品で必ずその硬度が得られるわけではないことが、業界の技術資料でも明記されています。

こうした「硬度ばらつき」を無視したまま設計や工程を組むと、以下のようなリスクが連鎖します。

• 🚨 硬度±1.5〜2 HRCのばらつき → 熱処理後の歪みが予測困難になり加工後寸法がずれる




• 🚨 目標硬度に届かない金型 → 早期摩耗・金型交換コストが発生




• 🚨 硬度過剰（焼戻し不足） → 靭性低下によりクラック発生リスクが上昇

現場で実際に役立つアプローチとして、「設計段階で硬度を単一値でなく許容範囲（例：HRC48〜54）として規定する」ことが有効です。これにより熱処理業者への伝達も明確になり、検収時のトラブルを未然に防げます。

また、SKD61の改良鋼（大同特殊鋼のDAC、日立金属のDH2F相当など）は靭性や高温強度をさらに向上させた鋼種で、同程度のHRCでもクラック発生率を下げた実績があります。用途が過酷なダイカスト金型や熱間鍛造型で早期破損が続く場合は、改良鋼への切り替えを検討するのも一つの選択肢です。

さらに実用面として、加工現場で使う硬度計の種類にも注意が必要です。HRC測定は通常ロックウェル硬さ試験機を使いますが、現場では携帯型のリバウンド式（リーブ硬度計）が使われることも多く、換算精度に±2〜3HRC程度の誤差が含まれます。意外ですね。重要な品質判定には卓上型のロックウェル硬さ試験機か、ビッカース硬さ試験機による確認が推奨されます。

SKD61のHRCを「設計の管理値」として正しく捉えることが、金型の長寿命化・品質安定化への近道です。

参考リンク先：ミルシートと実際の部品硬度の違いについて、業界専門誌の技術解説が掲載されています。硬度値を設計に織り込む際の考え方を理解するために参照してください。

特殊鋼倶楽部（The Special Steel）– ミルシートと技術データに関する解説（2024年9月号PDF）

十分な情報が集まりました。記事を作成します。

uxcell 10個のストレートエジェクターピン 直径2.5mm（0.1"） SKD61ラウンドチップパンチ 長さ100mm（4"） 機械メンテナンス用
