超硬エンドミルの切削条件を正しく設定し工具寿命と加工精度を最大化する方法
切削速度を20%上げるだけで、工具寿命が半分以下に縮む。

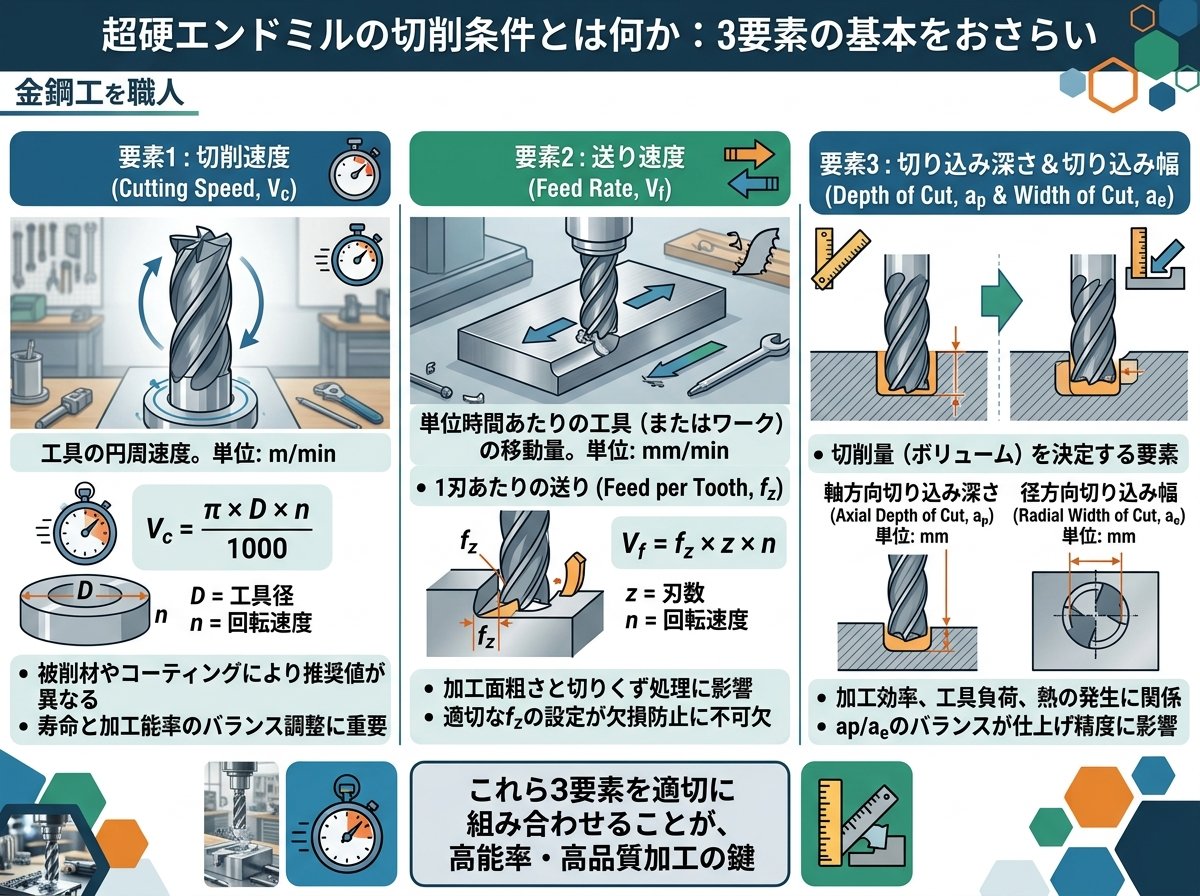

超硬エンドミルの切削条件とは何か：3要素の基本をおさらい
超硬エンドミルの切削条件とは、主に「切削速度（Vc）」「送り速度（Vf）」「切込み量（Ap・Ae）」の3つを指します。これら3要素を適切にバランスさせることが、加工時間・仕上げ精度・工具寿命を同時に満足させる唯一の方法です。切削条件が正しければ工具1本あたりの加工個数が大幅に増え、現場のコスト削減に直結します。
**切削速度（Vc）** は、エンドミルの刃先が被削材の表面を削り取る速さをm/minで表したものです。回転数（n）はこの切削速度と工具径から以下の式で算出します。
$$n = \frac{1000 \times Vc}{\pi \times D}$$
たとえばφ10mmの超硬エンドミルを炭素鋼（Vc=80m/min）で使う場合、回転数は約2,546min⁻¹になります。これはA4用紙の短辺ほどの径の工具が1分間に約2,500回転するイメージです。
**送り速度（Vf）** は1刃あたりの送り量（fz）に刃数（z）と回転数を掛けて求めます。
$$Vf = fz \times z \times n \quad \text{(mm/min)}$$
1刃送りが0.01mm以下になると摩擦が増えて摩耗が早まります。つまり「送りを少なくすれば安全」は誤解です。
**切込み量** には軸方向切込み（Ap）と径方向切込み（Ae）の2種類があります。側面加工ではApは刃径の1～1.5D、Aeは刃径の0.05～0.1D程度が目安です。溝加工ではAeが刃径の1.0D（フルスロット）になるため、Apを絞って切削抵抗を管理します。これが基本です。
ミスミの技術情報ページには切削速度・回転数・送り速度の実用的な計算例が詳しく掲載されており、被削材ごとの被削性指数を使った補正方法も解説されています。
ミスミ技術情報｜エンドミル加工の切削条件を求めるポイント（回転速度・送り速度の算出方法）
超硬エンドミルの切削速度と工具寿命の関係：速度20%アップで寿命1/2の現実
「回転を上げれば加工が速くなる」。この考えは間違いではありませんが、コストの観点では大きな落とし穴です。
三菱マテリアルの技術データによると、切削速度を20%上げると工具寿命は約1/2に低下し、50%上げると工具寿命は1/5にまで急落します。φ10の超硬エンドミルが1本3,000円とすれば、条件変更で寿命が1/5になれば同じ加工量をこなすのに工具費だけで5倍のコストがかかる計算です。これは痛いですね。
切削速度と工具寿命の関係はテイラーの工具寿命方程式で表されます。
$$Vc \times T^n = C$$
この式で、VcとTは切削速度と工具寿命、nとCはそれぞれ工具・材料固有の定数です。nの値が小さいほど切削速度の影響が大きくなり、工具寿命が敏感に変化します。
一方で、速度を下げすぎると別のリスクが生じます。切削速度が低すぎると「構成刃先（BUE：Built-Up Edge）」が発生しやすくなります。構成刃先とは、切削中に被削材の微細な粒子が刃先に溶着・堆積したものです。刃先形状が崩れるため面粗度が悪化し、最終的には工具摩耗を加速させます。構成刃先が問題です。
炭素鋼の切削では一般に切削速度が20〜40m/minの低速域でびびり振動や構成刃先が出やすくなります。この低速域を避けて適切なVcに保つことが、工具寿命と加工品質の両立に不可欠です。
三菱マテリアルの旋削条件データは、切削速度・送り速度・切込み量それぞれの影響を定量的に整理しており、超硬エンドミルの条件設定にも応用できます。
三菱マテリアル｜旋削加工の切削条件による影響（切削速度20%増で工具寿命1/2のデータ）
超硬エンドミルの被削材別・切削条件の目安：SUS・アルミ・炭素鋼の違いを把握する
被削材が変われば切削条件は大きく変わります。これだけは覚えておけばOKです。超硬エンドミルで加工する主な材料の切削速度目安は以下のとおりです。
| 被削材 | 切削速度 Vc (m/min) | 1刃送り fz (mm/刃) φ10の場合 | 注意点 |
|---|---|---|---|
| アルミ合金（A5052等） | 250〜600 | 0.03〜0.08 | 溶着・切りくず詰まりに注意 |
| 一般炭素鋼（S45C等） | 60〜120 | 0.01〜0.03 | 構成刃先の発生域（20〜40m/min）を避ける |
| 合金鋼（SCM440等） | 50〜100 | 0.01〜0.025 | コーティング工具推奨 |
| ステンレス（SUS304） | 40〜80 | 0.008〜0.02 | 加工硬化に注意、低いRdocで |
| 焼入鋼（〜55HRC） | 20〜50 | 0.005〜0.015 | 超硬＋高耐熱コーティング必須 |
| チタン合金（Ti-6Al-4V） | 20〜60 | 0.005〜0.015 | 豊富なクーラント必須 |
ここで注意が必要なのが、アルミとSUSの条件の大きな差です。アルミはVcが300〜600m/minと高速域が許容されますが、SUS304は40〜80m/minと一桁以上異なります。SUSで炭素鋼と同じ感覚で回転数を設定すると、加工硬化が急激に進んで工具寿命が激減します。
さらに、ステンレスや耐熱合金では「加工硬化」が起きやすいという特性があります。意外ですね。加工硬化とは、切削中の塑性変形によって材料表面が硬くなる現象で、次の刃が硬くなった面を削ることになり、摩耗が加速します。これを防ぐためにはAe（径方向切込み）を小さく設定し、一度に食い込む量を抑えることが有効です。
また、アルミ加工で注意したいのが「溶着」です。アルミは融点が約660℃と低く、切削熱で工具刃先に溶着しやすい性質があります。溶着が起きると切れ味が急低下し、面粗度も大幅に悪化します。コーティング選定については後述します。
超硬エンドミルの切削条件とコーティングの関係：TiAlNとDLCの使い分け
「とりあえずTiAlNコーティング工具を買えば大丈夫」と思っていませんか。それが誤りのケースがあります。
TiAlNコーティングは耐熱性に優れており、高速切削やドライ（クーラントなし）加工での鋼・ステンレス加工に非常に有効です。高温になるとアルミナ（Al₂O₃）の保護膜が表面に形成され、自己保護作用が働くためです。しかしアルミ合金の加工では、TiAlNのアルミ成分が被削材のアルミと親和性を持ちやすく、溶着が発生しやすくなるという大きな欠点があります。
アルミ加工にはDLC（ダイヤモンドライクカーボン）コーティングまたはノンコーティング（超硬地肌）のエンドミルが推奨されます。DLCは摩擦係数が非常に低く（0.05〜0.1程度）、アルミの溶着を大幅に抑制できます。コーティング選定が条件です。
主なコーティングの特性を以下に整理します。
- 🟡 TiN（窒化チタン）：汎用コーティング。耐摩耗性は並。一般鋼の低〜中速加工向け。
- 🔵 TiAlN（窒化チタンアルミニウム）：高硬度・高耐熱。鋼・SUS・金型鋼の高速・ドライ加工に最適。アルミには不向き。
- 🟢 AlCrN（窒化アルミクロム）：耐酸化性に優れ、高硬度材や高温合金の加工に有利。
- ⚫ DLC（ダイヤモンドライクカーボン）：低摩擦・耐溶着性に優れる。アルミ・銅など非鉄金属に最適。
コーティングを正しく選ぶだけで、工具寿命が2倍以上伸びるケースも珍しくありません。再研磨後のコーティング選択についても、専門業者に相談する価値があります。
再研磨・コーティングの選定について詳しい解説は以下のページが参考になります。
再研磨.com｜工具種類別の最適なコーティング種類と選定のポイント（TiAlN・DLCなど各種比較）
超硬エンドミルの切削条件：アップカット・ダウンカットと現場での独自活用法
切削条件を数値で正しく設定しても、「削り方向（カット方向）」を誤ると面粗度や工具寿命が損なわれます。これは意外に見落とされがちなポイントです。
**ダウンカット（クライムミーリング）** は、エンドミルの回転方向とテーブル送り方向がほぼ同方向になる切削方式です。刃が被削材に食い込む切削量が最大から最小へと推移するため、刃先への衝撃が大きい一方で切りくずが被削面に巻き込まれにくく、仕上げ面の品位が安定します。工具寿命もアップカットに比べて有利で、一般的な金属加工ではダウンカット推奨が原則です。
**アップカット（コンベンショナルミーリング）** は逆方向で、切削量が最小から最大へ推移します。刃先が材料面を「こする」ように入るため構成刃先が出やすくなりますが、刃の切り込み時に衝撃が少ないため、剛性の低い機械や薄肉ワークの加工ではびびりが出にくいケースがあります。いいことですね。
現場で参考になる独自の使い分け方として、「仕上げ加工の最終パスのみアップカット、それ以外はダウンカット」という手法があります。ダウンカットで効率よく削り取り、仕上げの最終1パスだけアップカットに切り替えることで、ダウンカット特有の「引きずり」による微細バリを取り除く効果が期待できます。これは教科書には載っていない現場の知恵です。
また、コーナー部での切削では刃の接触長が急増し切削抵抗が跳ね上がります。コーナー通過時に送り速度を10〜20%落とすだけで工具折損リスクが大幅に下がります。CNCプログラムの送り速度オーバーライドを活用するか、CAMソフトでコーナーに進入速度を落とす設定をしておくことが有効です。これは使えそうです。
アップカット・ダウンカットの違いと実際の影響については以下のページで詳しく解説されています。
ミスミ技術情報｜アップカットとダウンカットの違い（切削抵抗・面粗度・工具寿命への影響）
超硬エンドミルの切削条件トラブルシューティング：折損・びびり・面粗度不良の原因と対策
正しい計算で条件を設定しても、加工現場ではトラブルが起きることがあります。主なトラブルと原因・対策を整理します。
**🔴 工具折損（急な破断）**
最も多い原因は「切込み量の過大」と「切りくず詰まり」です。溝加工でAeがφDの100%（フルスロット）になっているのに、送り速度を落とさずに加工した場合に発生しやすくなります。対策としては、溝加工時はAeがφDの場合に送り速度を推奨値の50〜60%に下げるか、トロコイド加工（円弧軌跡）に切り替えてAeを10〜15%に絞ることが有効です。トロコイド加工は工具折損リスクを大幅に低減します。これは使えそうです。
**🟡 びびり振動（チャタリング）**
主な原因は「工具の突き出し長さが長すぎる（L/Dが大きい）」「主軸の共振」「切込み量の過大」の3つです。L/D（突き出し長さ÷工具径）が4を超えると剛性が急激に低下します。L/Dが4の場合、同径・L/D=1の工具と比べてたわみ量は理論上64倍になります。対策としては、まずL/Dを3以内に抑えることを優先し、それが難しい場合は切込み量（Apまたはfz）を下げます。振動が問題なら回転数を下げるより送りを下げる方が効果的です。
**🟢 仕上げ面粗度の悪化**
仕上げ面に周期的な波目（工具跡）が残る場合、1刃送り（fz）が過大になっていることが多いです。理論面粗度（Rz）はfzと刃径Rの関係式で表せます。
$$Rz \approx \frac{fz^2}{8R} \times 1000 \quad \text{(μm)}$$
fzを半分にすると理論面粗度は1/4に改善されます。仕上げ加工ではfzを荒加工の1/2〜1/3程度に設定するのが基本です。面粗度Rz3.2μm以下を要求される加工では、必ず仕上げ専用パスと専用条件を用意することが条件です。
切削条件と仕上げ面粗度の詳しい関係や計算ツールは以下が参考になります。
ミスミ技術情報｜超硬エンドミル加工での送り速度と切込み量（仕上げ面粗度改善のポイント）
