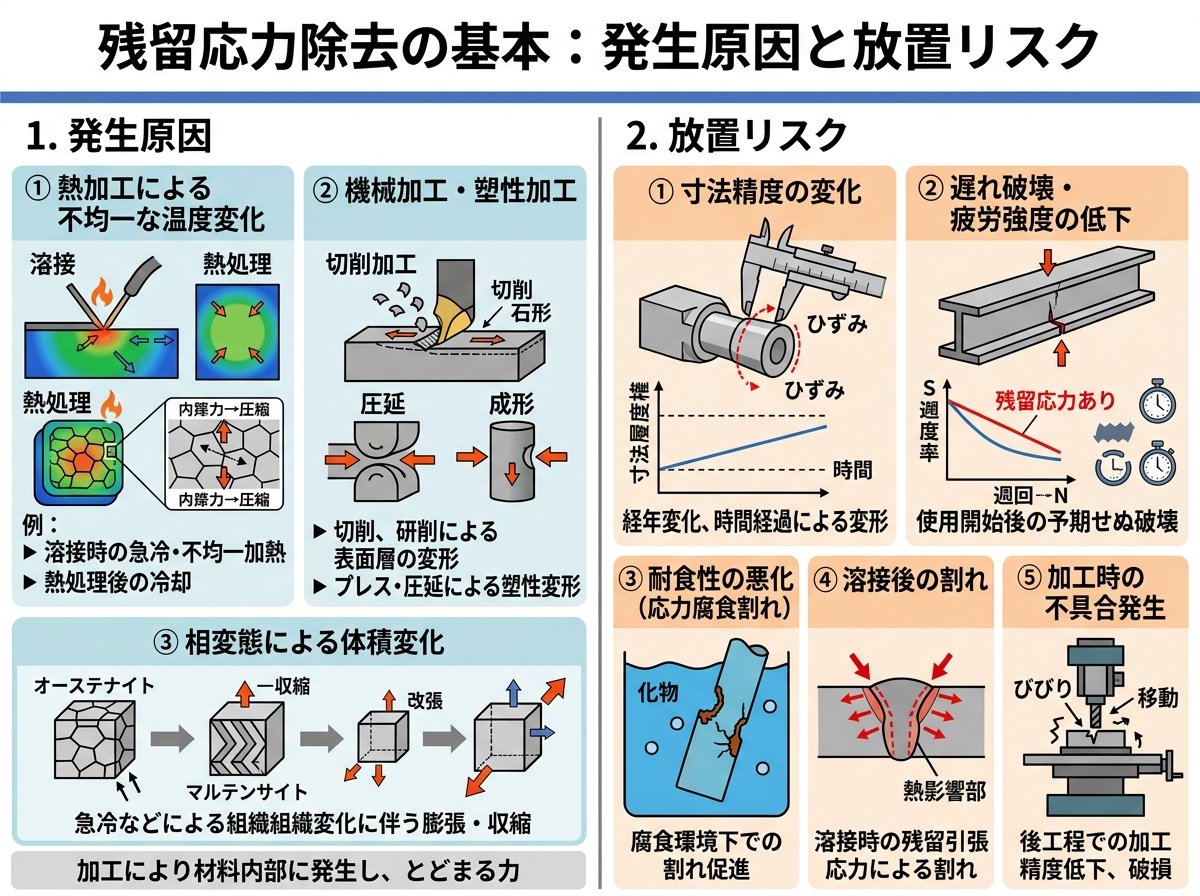

残留応力除去の基本：発生原因と放置リスク

切削・溶接・鋳造・冷間加工など、ほぼすべての金属加工プロセスで残留応力は発生します。外力がゼロの状態でも部品内部に残り続ける「内力」であり、放置すれば加工精度の低下・疲労破壊・応力腐食割れを引き起こします。

残留応力には引張と圧縮の2種類があります。引張残留応力は亀裂の進展を促す危険な存在で、特に溶接部や切削面の表層に集中しやすいという特徴があります。一方、圧縮残留応力は疲労強度を高める方向に働くため、ショットピーニングなどで意図的に付与される場合もあります。

現場でよく起こるトラブルの一つが「仕上げ後の変形」です。

精密加工後に時間が経ってから寸法がずれる現象は、内部の残留応力が徐々に解放されることで起こります。これを「経時変形」と呼び、残留応力を事前に除去しておくことで大幅に抑制できます。寸法精度が重要な部品ほど、加工後の応力除去処理が欠かせません。

• 切削加工：工具の熱と摩擦で表層に引張応力が発生しやすい
• 溶接加工：局部的な加熱・冷却による収縮差が溶接部に強い引張残留応力を生む
• 鋳造・鍛造：冷却速度の不均一が内部に複雑な残留応力分布を作る
• 冷間加工（プレス・曲げ）：塑性変形によって加工域に高い残留応力が残る

残留応力の基礎（IIC）：残留応力の定義・種類・活用例をまとめた技術資料

残留応力除去の方法①：応力除去焼なまし（熱処理）の手順と注意点

最も広く使われている残留応力除去の方法が、応力除去焼なまし（ストレスリリーフアニーリング）です。材料を適切な温度まで加熱して一定時間保持し、ゆっくり冷却することで原子が再配列し、内部のひずみが緩和されます。

鋼材の場合、加熱温度は一般的に550〜650℃が目安です。

この温度帯では金属の降伏点が著しく低下するため、残留応力がクリープ変形（ゆっくりとした塑性流動）によって自然に解放されます。保持時間は板厚25mmあたり約1時間が目安とされており、厚物ほど長い保持が必要です。処理後の冷却は炉内でゆっくり行うことが原則です。

ここで注意が必要なのが冷却工程です。

生産効率を優先して高温のまま炉から出してしまうと、表面だけが急激に冷えて固まり、まだ熱い内部との間に収縮差が生じます。その結果、除去したはずの残留応力がその場で再生成されるという逆効果になります。現場ではつい焦りがちですが、炉冷のルールは絶対に守る必要があります。 tebiki(https://tebiki.jp/genba/useful/anneal-welding/)

また、ステンレス（SUS304）への適用は要注意です。

SUS304は600℃での引張強度が常温の約70%しか低下しないため、この温度帯での応力除去効果はほとんど期待できません。 さらに450〜850℃の範囲は鋭敏化が起きやすく、耐食性が大きく低下するリスクもあります。ステンレスの応力除去には材質ごとの適正温度範囲の確認が必須です。 www-it.jwes.or(https://www-it.jwes.or.jp/qa/details.jsp?pg_no=0040020480)

材質	推奨温度範囲	主な注意点
炭素鋼・低合金鋼	550〜650℃	A1変態点（723℃）以下に厳守
ステンレス（SUS304）	900〜1100℃（固溶化処理）	鋭敏化温度帯（450〜850℃）を避ける
アルミニウム合金	150〜200℃	過時効に注意、強度低下のリスクあり
チタン合金	480〜650℃（不活性雰囲気）	酸化防止のため真空炉またはArガス必須

ステンレスの応力除去焼鈍の目的と条件（北東技研工業）：SUS304の鋭敏化リスクと推奨処理温度の詳細

残留応力除去の方法②：振動エージング（VSR）の仕組みとコスト優位性

振動エージング（Vibration Stress Relief：VSR）は、炉を使わずに振動エネルギーで残留応力を除去する方法です。振動モーターをワークに取り付け、数分〜数十分間、特定の周波数で振動させることで、内部の転位が動いて残留応力が均一化・低減されます。 pmc.org(https://www.pmc.org.tw/tw/service/show.aspx?num=83)

これは使えそうです。

最大の特長はコストの低さで、熱処理と比較した場合のエネルギーコストは約2%とされています。 炉設備が不要なため、工場内で処理できる場合もあり、大型構造物や長尺物など炉に入らないワークにも対応可能です。また、処理中に変形・脱炭・酸化が起きないため、精密加工品の品質を損なうリスクが非常に低いのも現場にとって大きなメリットです。 futuretech.org(https://www.futuretech.org.tw/futuretech/index.php?action=product_detail&prod_no=P0008700005386&rut=6abce1d095865e4c87018310f2f0f08ed00a742d6616786812c939f58d5cf53d)

ただし、VSRの効果は熱処理ほど高くはありません。

残留応力の除去率は一般的に40〜60%程度とされており、完全な除去には至りません。また、効果の定量的な検証が難しい場合もあるため、品質要求が厳しい航空機部品や原子力機器などには、依然として熱処理が優先されます。現場での使い分けとしては「仮付け溶接後や粗加工後の中間処理」にVSRを活用し、最終精度が必要な工程の前に熱処理を実施するという組み合わせが合理的です。

• ✅ 大型ワーク・炉に入らない部品に適用できる
• ✅ 変形・脱炭・スケールが発生しない
• ✅ 処理時間が数十分程度と短い
• ⚠️ 除去率は熱処理より低く40〜60%程度
• ⚠️ 効果の定量検証にはX線回折などの測定が必要

残留応力除去の方法③：ショットピーニングとレーザーピーニングの使い分け

ショットピーニングは、鋼球などの投射材を部品表面に高速で打ち付けることで、表層に圧縮残留応力を付与する処理です。内部の引張残留応力を完全に取り除くわけではなく、表面に圧縮の「盾」を作って引張応力の悪影響を相殺するという考え方です。 iic-hq.co(https://www.iic-hq.co.jp/library/038/pdf/038_02.pdf)

つまり「除去」ではなく「上書き」です。

疲労破壊の起点となる亀裂は、表面の引張応力部から発生しやすい性質があります。表層を圧縮応力状態にしておくことで、疲労き裂の発生が抑制され、疲労強度が大幅に向上します。例えば歯車・コネクティングロッド・ばねなどの繰り返し荷重を受ける部品では、ショットピーニングによって疲労寿命が2〜5倍に延びるケースも報告されています。

レーザーピーニングはショットピーニングの進化版です。

高出力パルスレーザーを水中または薄い水膜越しに照射し、プラズマ衝撃波で圧縮応力を深く入れる技術で、ショットピーニングより2〜3倍深い圧縮層（2〜6mm程度）を形成できます。航空機エンジンのタービンブレードや原子炉配管など、高付加価値・高信頼性が求められる部品に適用が広がっています。 コストは高いですが、マスクで照射範囲を細かく制御できるため、形状が複雑な部品にも対応可能です。 langhe-industry(https://langhe-industry.com/ja/residual-stress-relief-technology/)

項目	ショットピーニング	レーザーピーニング
圧縮層の深さ	0.1〜0.3mm程度	2〜6mm程度
コスト	比較的安価	高コスト
適用部品	歯車・ばね・一般機械部品	航空・原子力・精密部品
表面粗さへの影響	やや粗くなる	最小限に抑えられる

表面応力を圧縮にする方法（X線残留応力測定センター）：ピーニング・熱処理・機械的処理の比較と選択基準

残留応力除去の効果検証：X線回折法と穿孔法の選び方

残留応力を除去した後、その効果を「数値で証明する」方法を知らずに処理だけ繰り返しているケースが現場では意外と多いです。検証なしでは処理条件の良否を判断できず、品質保証書類にも根拠を書けません。検証方法まで理解して初めて、残留応力管理が完結します。

代表的な非破壊測定法がX線回折法です。

X線が金属結晶格子に照射されたとき、格子面間隔の変化をブラッグの反射から読み取ることで、表面の残留応力を定量測定します。測定深さは表面から数十μm程度と浅いですが、ワークを破壊せずに測定できるため、製品品質の最終確認に使われます。 鋼・アルミ対象のX線応力測定サービスは外注でも利用可能で、短納期・安価に対応している業者もあります。 yama-kin.co(https://yama-kin.co.jp/residual-stress-knowledge)

内部応力を測りたい場合は部分破壊法を使います。

穿孔ひずみゲージ法（ブラインドホール法）は、測定したい箇所に直径1〜2mm程度の小さな穴を開けてひずみゲージで応力解放量を計測する手法です。表面から数mmの深さまでの応力分布が取得できるため、溶接部の内部評価などに使われます。 測定後に穴が残るという欠点はありますが、コストが低く現場導入しやすい点が特長です。 yama-kin.co(https://yama-kin.co.jp/residual-stress-knowledge)

• 🔬 X線回折法：非破壊・表面応力・精密測定・外注対応可
• 🔬 中性子回折法：非破壊・内部応力・大型施設必要（研究炉・加速器）
• 🔩 穿孔ひずみゲージ法：部分破壊・深さ方向の分布測定・低コスト
• 🔩 コンター法：破壊・断面全体の2次元応力マップを取得可能

残留応力の除去率50%以上が「適切な処理が行われた」の目安とされています。 処理前後に測定値を取ることで、焼なまし条件の妥当性を客観的に評価できます。これを記録として残しておくことが、製造物責任（PL法）対応の観点からも重要です。 langhe-industry(https://langhe-industry.com/ja/residual-stress-relief-technology/)

残留応力の話（山本金属製作所）：破壊法・非破壊法・部分破壊法の全測定手法を網羅した技術解説ページ

溶接残留応力の低減方法とその原理（日本溶接協会）：ピーニング法・IHSI法・低温応力緩和法など各種手法の原理を解説
