ロール矯正機の原理：繰り返し曲げと残留応力を徹底解説
矯正機を通せば必ず真っ直ぐになると思っていませんか？実は、ローラーレベラーで矯正した鋼板を切断すると、残留応力が解放されて反りやねじれが再発することがあります。

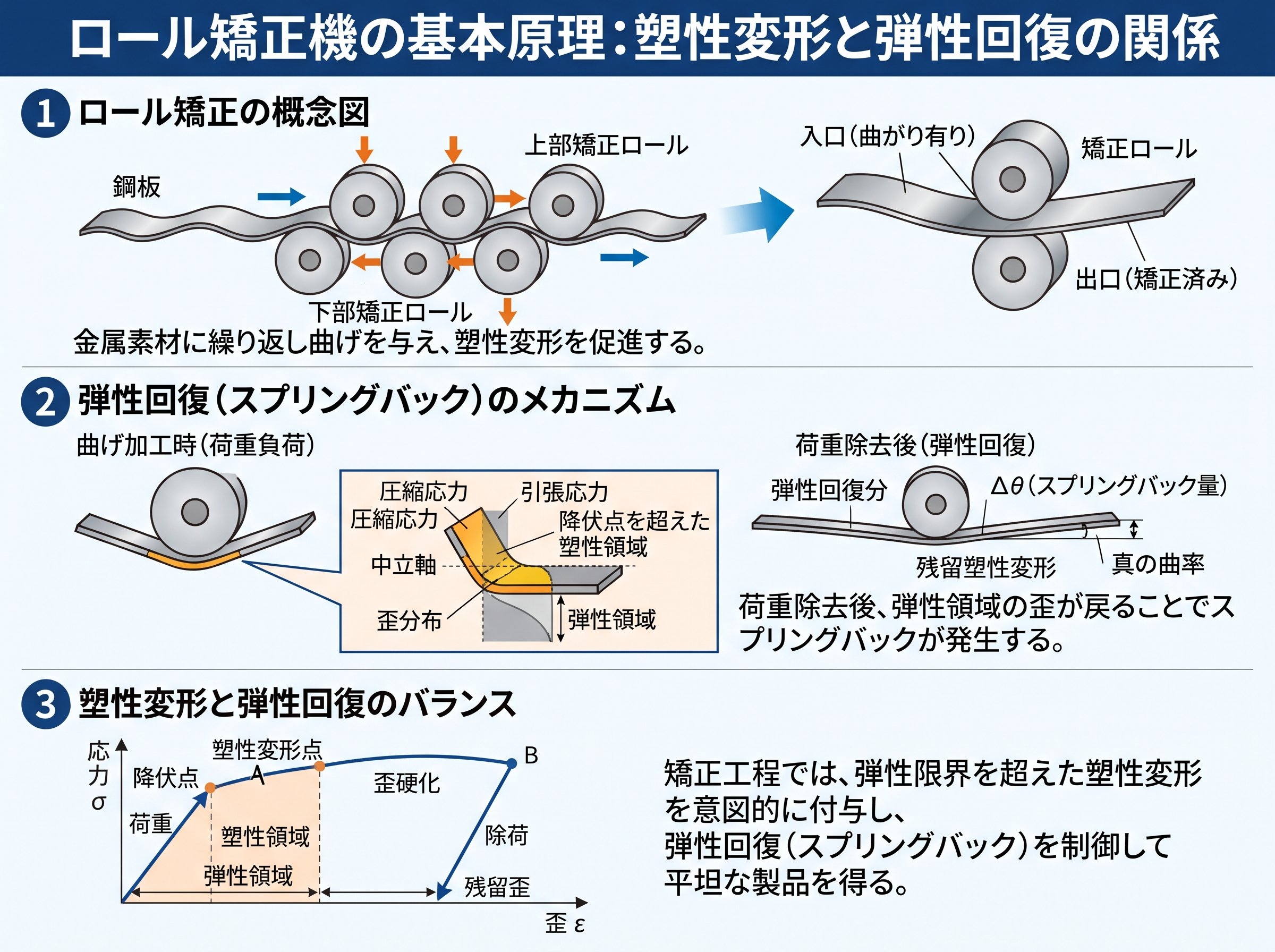

ロール矯正機の基本原理：塑性変形と弾性回復の関係
ロール矯正機（ローラーレベラー）の原理を一言で表すなら、「意図的な逆曲げで内部応力をゼロに近づける技術」です。金属は外力を加えると変形しますが、力を取り除くと一部は元に戻ろうとします。この戻り量を「弾性回復（スプリングバック）」と呼び、矯正の設計で必ず考慮しなければならない要素です。
矯正機はこのスプリングバックを見越して、わざと「過矯正」の状態で曲げを与えます。外力を取り除いたときに弾性回復した結果、ちょうど真っ直ぐになるよう計算されているわけです。つまり矯正とは、「曲がっているから逆方向に同じだけ曲げる」という単純な作業ではありません。
ローラーレベラーでは、上下に千鳥状に配置された複数のロール間を素材が通過します。入口側のロールで強く曲げを与え、出口側に向かうにつれて曲げ量（インターメッシュ量）を徐々に小さくしていきます。この段階的な「曲げ戻し」の繰り返しが、素材内部の残留応力を均一化する仕組みです。
| 矯正機の種類 | 主な原理 | 対象材 | 残留応力の除去 |
|---|---|---|---|
| ローラーレベラー | 繰り返し曲げ戻し | 鋼板・コイル材 | △（部分的） |
| テンションレベラー | 引張＋繰り返し曲げ | コイル材 | ◎（優秀） |
| 2ロール矯正機 | 双曲線ロールによる逆曲げ | 丸棒・パイプ | ○ |
| 多ロール矯正機 | 複数点での繰り返し曲げ | 棒鋼・線材 | ○ |
| プレスレベラー | 部分的な曲げ戻し | 厚板 | × |
降伏率（η）という指標があり、η＝1−（2×降伏応力×曲率半径÷（ヤング率×板厚））で表されます。入口側では降伏率を70〜80%以上に設定するのが一般的な目安です。これは板の表裏に十分な塑性変形領域を発生させるために必要な条件で、スチールプランテック社の技術資料でも、厚板矯正時にこの降伏率75%を前提とした矯正効果が確認されています。
降伏率が重要な理由は明確です。降伏点に届かない弱い曲げでは塑性変形が起きず、素材は元の形状に完全に戻ってしまいます。矯正されていない、ということです。
スチールプランテック社「板形状矯正設備の最前線」 — ローラーレベラーの降伏率と矯正効果に関する実測データが掲載されている技術資料（PDF）

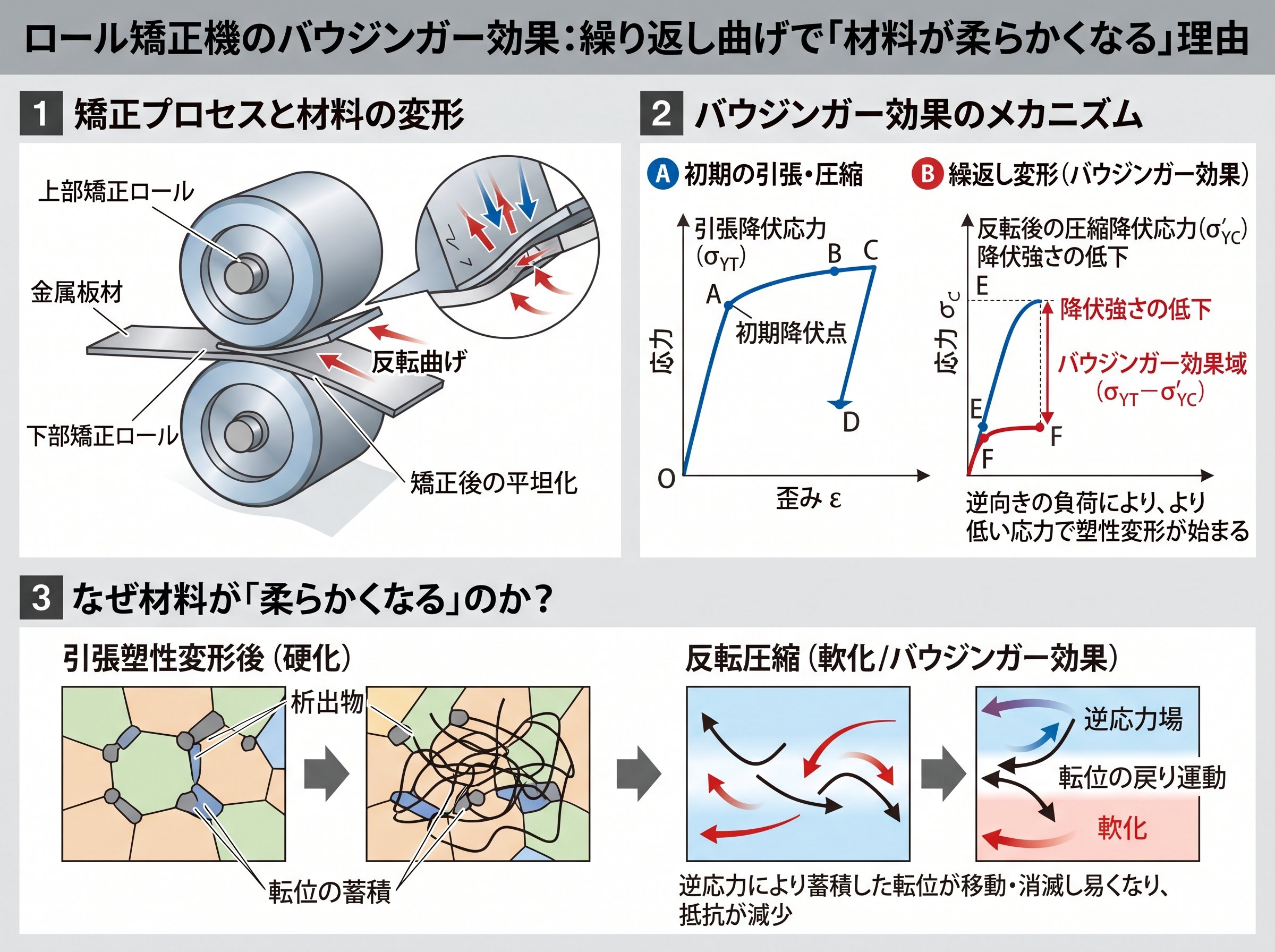

ロール矯正機のバウジンガー効果：繰り返し曲げで「材料が柔らかくなる」理由
ローラーレベラーが高い矯正効果を発揮できる背景には、「バウジンガー効果（Bauschinger effect）」という現象が深く関わっています。これは金属材料に繰り返し曲げを与えると、材料が次第に変形しやすくなる（見かけ上「柔らかく」なる）現象です。
金属の結晶は、一方向に塑性変形を与えると、その逆方向への降伏応力が低下します。針金を何度も折り曲げるうちに簡単に折れるようになる現象を想像すると分かりやすいでしょう。ローラーレベラーはこの原理を積極的に利用しています。
入口側で強い曲げを与えることで素材の「前情報（コイル巻き癖・圧延歪など）」を塑性変形によってキャンセルします。バウジンガー効果によって材料が変形しやすい状態になっているところへ、出口側で徐々に弱い曲げを与えて残留応力を均一化していく、という流れです。
この効果が重要なのは形状矯正だけではありません。耳波・中伸びといった幅方向の形状不良を矯正する場合も同様です。バックアップロールで特定箇所のみを押し下げて鋼板の局所を伸ばす際、バウジンガー効果によって低い力でも十分な伸びが得られます。これがなければ、形状不良の矯正に必要な押し込み荷重は現実的でないほど大きくなってしまいます。
つまり矯正の核心です。
- 🔄 入口側：降伏率70〜80%以上の強い曲げで素材の「記憶」を消す
- 📉 中間部：バウジンガー効果により変形しやすくなった状態で残留応力を調整
- ✅ 出口側：曲げ量を最小化して最終的な曲率をゼロに近づける
この一連の流れを正確に実現するには、素材の材質・板厚・降伏応力に応じたインターメッシュ（上下ロール間の食い込み量）の設定が不可欠です。押し込み量が大きいほど変形量も大きくなるため、入口側を大きく、出口側を小さく設定するのが基本です。
NS Fellows「レベラーの種類と機能」 — バウジンガー効果の応用とローラーレベラーの矯正原理を詳細に解説。インターメッシュの計算例も掲載
ロール矯正機の種類別の原理：板材・棒材・線材それぞれの矯正メカニズム
ロール矯正機は対象素材の形状によって設計が根本的に異なります。板材用・棒材用・線材用で矯正の原理も変わるため、それぞれの特徴を整理しておくことが大切です。
板材用（ローラーレベラー）は、千鳥状に配列された上下のワークロール間を鋼板が通過する構造です。ワークロールの径が小さいほど曲げ半径が小さくなり、素材に与える歪みが大きくなって矯正能力が上がります。ただし径が小さすぎると、ロール自体がたわんで逆に形状を崩す危険があります。ワークロールの表面硬度はショア硬度（Hs）90以上を確保することが一般的で、硬質クロームメッキや高周波焼入れが施されます。
棒材・丸棒用（2ロール矯正機）の原理は板材とは大きく異なります。2本の双曲線形状のロールを「ハの字型」に角度をつけて配置し、そこに棒材を押しつけながら通すことで、棒材が自転しながら前進します。この自転によって棒材の全周にわたって曲げが与えられるのが特徴です。大同マシナリー社が開発したボルト材用2ロール矯正機では、通常の3点接触（点接触）方式に対して「ラインコンタクト方式」を採用し、材料全体に歪みを均一に分散させることで矯正精度を向上させています。実際に材質SCM435・引張強度1070〜1180 N/mm²のボルト材において、矯正前の曲がり最大値0.51mmを矯正後0.15mm以下に改善したという実績が報告されています。
線材用（矯正ローラー）は複数のローラーを千鳥状に配置したユニットを2セット、90°ずらして組み合わせて使用するのが基本です。1セット目で縦方向の輪径を矯正し、2セット目でひねりを矯正します。ローラー数は奇数個構成が一般的で、数の少ない側がスライドして押し込み量を調整できる構造になっています。
矯正機ごとの違いをまとめると以下の通りです。
| 矯正機の種類 | 対象形状 | 矯正方向 | 代表的なポイント |
|---|---|---|---|
| ローラーレベラー（板材用） | 鋼板・帯板 | 板厚方向・幅方向 | ワークロール径・インターメッシュが鍵 |
| 2ロール矯正機（棒材用） | 丸棒・厚肉パイプ | 全周方向（自転矯正） | ロール傾斜角で送り速度が変わる |
| 多ロール矯正機（棒材用） | 棒鋼・線材 | 複数点の繰り返し曲げ | 小径ロールで中実構造が多い |
| 矯正ローラー（線材用） | 線材・溶接ワイヤー | 2方向（90°ずらし） | 伸線機の前後に設置が標準的 |
素材の形状と矯正機の原理が一致しないと、矯正精度が著しく低下します。これが基本です。
防災より技術ガイド「知恵袋コーナー vol.525 ローラーレベラー矯正」 — ローラーレベラーの矯正原理と溶接ワイヤーへの応用事例を解説
ロール矯正機の矯正後に起きる残留応力問題と品質への影響
ローラーレベラーで矯正した鋼板が「見た目には平坦」でも、内部に残留応力が潜んでいることがあります。この残留応力の存在を知らないまま後工程に進むと、思わぬ品質トラブルが発生します。
最も問題になるのは「矯正後の小切り（再剪断）」です。ローラーレベラーによる矯正は、鋼板内部を部分的に変形させ、その内部応力のバランスで平坦度を保っている状態です。この状態のまま切断すると、内部応力（残留応力）が開放されて板が反ったりねじれたりします。日本鉄鋼協会の技術論文「ローラレベリング後の切断加工によるそり発生について」でも、レベリング条件によって切断後の反り量が大きく変化することが確認されています。
この問題はテンションレベラーでは起きにくいとされています。テンションレベラーは鋼板全体に張力を与えながら繰り返し曲げを加えるため、板の全断面を均一に塑性変形させます。その結果、残留応力のばらつきが小さく、切断後も形状が安定しやすいのです。
残留応力が品質に影響する主な場面は以下の通りです。
- ✂️ 切断・打ち抜き後：残留応力が開放されて反り・ねじれが発生する
- 🔥 熱処理後：加熱によって残留応力が解放され、変形が顕在化する
- 🔩 プレス加工後：加工前の平坦度不良が成形精度に影響する
- ⚡ 溶接後：溶接熱が加わることで既存の残留応力と合算され変形が拡大する
残留応力の管理に活用できるのが「ロール矯正機通板時の残留応力推定方法（特許JP2006122954A）」のような技術で、通板条件から残留応力を推定して矯正パラメータにフィードバックする手法が実際の製造現場で研究されています。
手頃な対策として、矯正後に切断する予定がある場合は、テンションレベラーやスキンパスミルとの組み合わせを検討することで、残留応力を大幅に低減できます。切断後に反りが出て工程を戻す手間を考えると、初期の設備・工程選択が時間的なコスト削減に直結します。
特許JP2006122954A「ロール矯正機通板時の残留応力推定方法」 — 通板条件から残留応力を推定して品質改善に活用する技術の詳細
ロール矯正機の設定と調整：インターメッシュ・ロール径・テンションの実務的な考え方
矯正機の性能を最大限に引き出すには、設定パラメータの正しい理解が必要です。現場で最もよく問題になるのがインターメッシュの設定ミスと、ロール径の選定です。
インターメッシュとは、上ワークロールの下面と下ワークロールの上面の間のギャップを指し、ロールが食い込む方向をマイナス（−）、離れる方向をプラス（＋）で表します。板厚3.2mmの鋼板に0.5mmのインターメッシュを掛けた場合、ワークロール1本あたりに掛かる荷重は約9,500 kgfという試算があります。さらにベアリング1個あたりでは平均679 kgf（6.6 kN）に達し、ピーク率を考慮すると13.2 kNに相当します。このことから、無計画に強いインターメッシュを掛けるとベアリングや装置への過負荷を招くことがわかります。設定前にシミュレーションや確認が必要です。
ロール径の選定では「小さいほど良い」という単純な話ではありません。径が小さいほど曲げ半径が小さくなり矯正能力は上がりますが、バックアップロールの間でワークロール自体がたわみ、板に逆の形状不良を生じさせるリスクが高まります。板の素材・板厚に対して適切な径が存在します。
テンションを付与する効果も重要です。テンションレベラーの名の通り、鋼板に張力を掛けながら繰り返し曲げを与えると、以下の2点で矯正効果が向上します。
- 📐 降伏しやすくなる：板に発生する曲げ応力が高まり、より低い押し込み力で降伏点に達する
- 🔗 密着性が上がる：鋼板がワークロールの曲率に沿いやすくなり、曲げ応力がより強く掛けられる
スチールプランテック社の資料によると、張力を付与したスキンパス圧延では降伏応力の20〜30%以上のユニット張力を掛けることで、平坦度改善効果が顕著に高まることが実験で確認されています。
矯正条件の設定をサポートするツールとして、CAE（コンピューター支援解析）や矯正シミュレーションソフトウェアが大手メーカーを中心に提供されています。自社の設備パラメータを入力することで最適なインターメッシュを算出できる機能も増えており、経験頼りの調整を補完する手段として活用価値があります。
ロール矯正機の原理を活かした独自視点：「矯正太り」と寸法精度の意外な関係
矯正の現場で話題になりながら教科書に載りにくいテーマに「矯正太り」があります。棒鋼のロール矯正を行うと、真直度は改善されるのに、加工後の断面径がわずかに増加する現象です。
この「矯正太り」が起きる主な原因は、2ロール矯正機による自転矯正の過程で、素材の断面が完全な円ではなくわずかに変形するためです。特に熱処理後のピーリング済み棒鋼（外周研削品）を矯正すると、研削で仕上げた外径寸法が矯正後に数十μm（マイクロメートル）程度増加する場合があります。
これは一見すると小さな問題ですが、精密機器や工作機械用の棒鋼では1μmレベルの公差管理が求められるケースもあり、矯正工程を最後に配置してしまうと公差外れになるリスクがあります。この問題を回避するには、矯正工程を最終研削の前に組み込む工程順の設計が有効です。工程設計の段階でこの「矯正太り」を考慮するかどうかが、後工程での手直しコストに直結します。
また、矯正太りは素材径が小さいほど・ロール押し込み量が大きいほど顕著になる傾向があります。φ8mmクラスの細い棒鋼では、同じ矯正条件でもφ30mmクラスより相対的な径の変化率が大きくなります。矯正条件を素材径に合わせて最適化することが、寸法精度のブレを抑えるうえで重要です。
この視点は、丸棒・シャフト類を扱う現場の方にとって見落とされがちな盲点です。参考にしてください。
