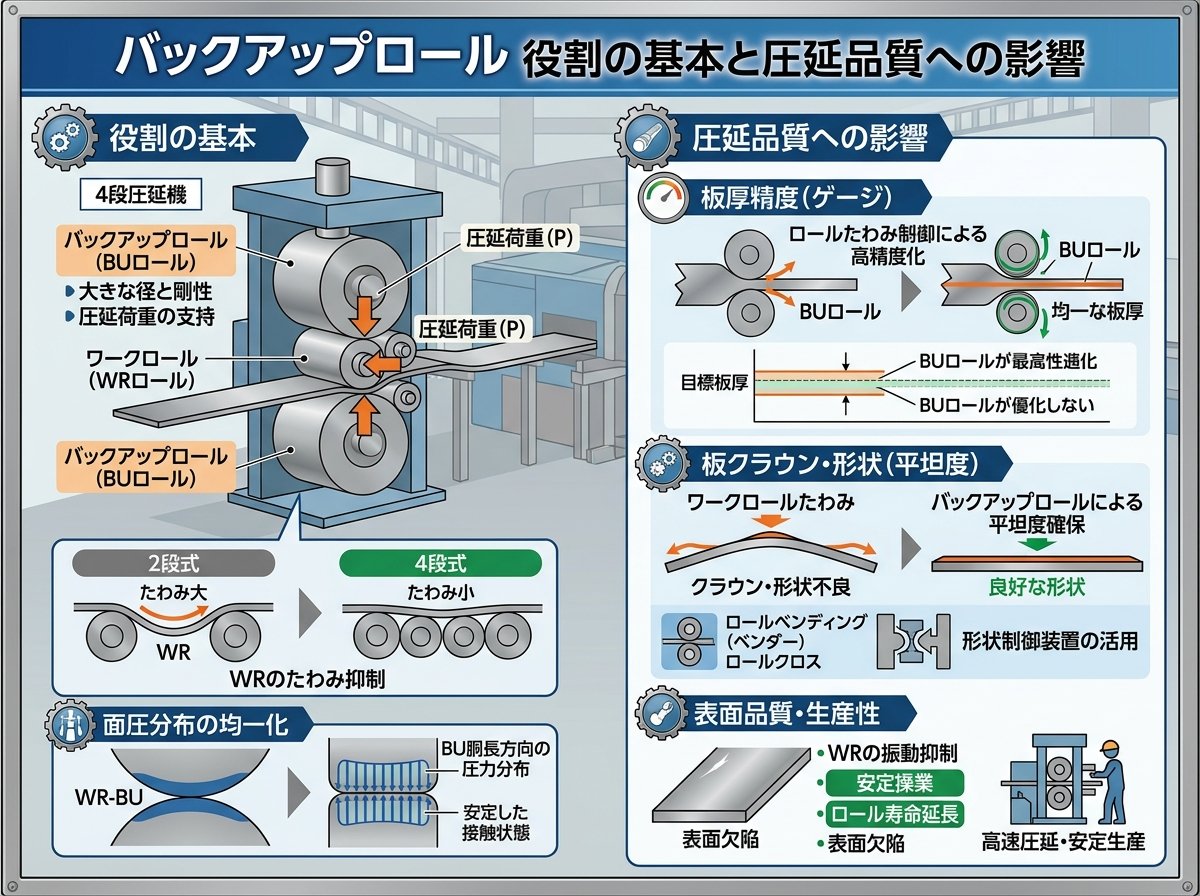

バックアップロール 役割の基本と圧延品質への影響

バックアップロールの基本的な役割は、ワークロールや中間ロールを背後から支持し、圧延時の大きな曲げモーメントを肩代わりすることです。 ja.refinermills(https://ja.refinermills.com/news/about-backup-roll-73608557.html)
冷間圧延では変形抵抗が大きく、ワークロール単体では径を小さくしないと薄板が引けないため、細いワークロールをバックアップロールでしっかり支える構造が一般的です。 monotaro(https://www.monotaro.com/note/productinfo/rolling_type/)
これにより、ロールバイト部のロール間ギャップが均一に保たれ、板厚のばらつきが抑えられます。 kaiwoleadscrew(https://kaiwoleadscrew.com/backup-roll-in-rolling-mills-function-precision-and-maintenance/)
つまり板厚公差を守る最後の砦がバックアップロールということですね。

バックアップロールがきちんと機能しているラインでは、板厚公差内に収まる比率が高まり、結果的に不良率の低下につながります。 bendingroll-guide(https://www.bendingroll-guide.com/knowledge/backup-roll.html)
例えば板厚不良が3％から1％に下がるだけで、月1,000トン生産のラインなら20トン分の不良が減る計算になり、普通鋼でトン10万円なら単純計算で月200万円の材料ロス削減です。
圧延中のロールたわみが抑えられることで、幅方向のクラウンやエッジドロップの管理も安定し、後工程での矯正や再圧延の手間も減らせます。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
結論はバックアップロールが板厚と平坦度の両方を支えている部品ということです。

バックアップロールの剛性は、ミル本体の剛性と組み合わせて「系」として効いてきます。 monotaro(https://www.monotaro.com/note/productinfo/rolling_type/)
ミル本体の剛性に余裕がないラインでは、バックアップロールの設計や状態がわずかに劣化しただけで、板厚フィードバック制御の追従性が落ちることもあります。
その結果、板厚自動制御（AGC）が常に上下に振れ、コイルの頭と尻で余計なオーバーロールをかけることになり、電力も材料もムダが増えます。
つまりバックアップロールの状態が制御系の見えない負担になっていることもあるわけです。

バックアップロール 役割とコスト削減の意外な関係

バックアップロールは直接材料に触れないため、現場では「目につきにくいコスト要因」になりがちですが、実際には不良率・設備寿命・電力の三つに効いてきます。 kaiwoleadscrew(https://kaiwoleadscrew.com/backup-roll-in-rolling-mills-function-precision-and-maintenance/)
バックアップロールを適切に選定し、研削やメンテナンス周期を整えることで、不良率が数％下がり、材料費・人件費・設備費などのコストをまとめて削減できると解説する専門サイトもあります。 bendingroll-guide(https://www.bendingroll-guide.com/knowledge/backup-roll.html)
不良率が5％から2％に改善したケースでは、先ほどの例と同様に月1,000トン生産で30トンの良品化、トン10万円なら月300万円分の価値が生まれます。
コイル単価が高い高張力鋼やステンレスを扱うラインなら、このインパクトはさらに大きくなります。
つまりバックアップロールの管理は、地味ですが経営的には相当「利く」部分ということですね。

さらに、バックアップロールが健全な状態であれば、ロールバイトでの滑りや振動が減り、モーター負荷が下がるため、電力使用量の低減にもつながります。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
年間で数％の電力削減でも、24時間稼働の圧延ラインでは数十万～数百万円規模の節電効果が期待できます。
一方で、バックアップロールの剥離や表面不良が増えて研削量が増えると、研削機の占有時間や砥石コスト、段取り時間などの「見えないコスト」が積み上がります。
バックアップロールは有料です。

コスト面のリスクを減らすためには、バックアップロールの寿命データと不良率データをひも付けて管理するのが有効です。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
例えば「一定の表面粗さを下回ったら必ず研削」「通板トン数○○万トンで必ず入替」といったトリガーを決めると、事故前に予防的な交換ができます。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
最近はロールメーカーが、摩耗量や剥離リスクを予測する診断サービスや、IoTセンサを使った状態監視のソリューションを提案している例もあります。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
こうしたサービスを検討するだけでも、研削・交換コストの平準化に役立ちます。
つまりデータとサービスを組み合わせる運用が有効です。

バックアップロール 役割と寿命・剥離トラブルのリアル

バックアップロールはワークロールよりも太く頑丈に見えますが、実際には負担する曲げモーメントが大きく、疲労や剥離トラブルのリスクを常に抱えています。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
1780mm幅の熱間連続圧延ラインでバックアップロールの剥離事故が起きた事例では、支持ロールの直径が一部失われるほどの損傷となり、ライン全体の長時間停止と大きな経済損失につながったと報告されています。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
このような事故が1回発生するだけで、バックアップロール本体の再製作費用に加え、数十時間のライン停止による機会損失、段取りや再試験の人件費など、総額で数千万円規模に達することも珍しくありません。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
痛いですね。

剥離の主な原因としては、ロール材質と負荷条件のミスマッチ、潤滑不良、冷却不均一、過度な局部荷重などが挙げられます。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
例えば冷却水がロール幅方向でムラになると、温度勾配による熱応力が偏り、特定の位置に疲労が集中して表面やサブサーフェスで剥離が発生しやすくなります。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
また、ライン条件の変更（高張力鋼の増加や板幅レンジの変更など）に対してバックアップロール仕様を見直さないまま使い続けると、本来想定していない荷重条件で運転することになり、寿命が急激に短くなることもあります。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
つまり条件変更時のロール仕様見直しが原則です。

寿命管理の面では、「通板トン数」「総回転数」「研削量」の3つを最低限押さえておくと状態が読みやすくなります。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
例えば、1回のキャンペーンで10万トン通板するラインであれば、バックアップロールの総通板量が50万トンを超えたあたりから、表面クラックの発生状況や剥離の兆候を重点的に確認する、といった基準を設けることができます。
ロールメーカーの中には、ロットごとに推奨の最大通板量や研削回数を提示しているところもあり、その値を超えないよう管理することで、予防交換のタイミングが明確になります。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
結論は「寿命を数字で管理する」ことが剥離防止の近道です。

剥離リスクへの対策としては、まずロール端部の応力集中を避けるクラウン形状やエッジドロップ対策の最適化があります。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
加えて、冷却水の噴射条件や油脂の使用条件をライン条件に合わせて見直し、温度ムラと潤滑ムラを抑えることも重要です。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
最近はロール表面温度をオンライン計測し、異常な温度上昇を検知したら即座に警報を出すシステムもあり、導入している工場では剥離事故を大幅に減らした例も報告されています。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
つまり監視と設計の両輪で守るイメージです。

バックアップロール 役割とワークロール・設備剛性との関係

バックアップロールは、ワークロールとミルスタンドの間に挟まる「力の中継点」として機能し、ロール系全体の剛性バランスを決める重要な要素です。 kaiwoleadscrew(https://kaiwoleadscrew.com/backup-roll-in-rolling-mills-function-precision-and-maintenance/)
ワークロールは板材に直接接触して形状と表面を作り込み、バックアップロールはそのワークロールのたわみを抑えつつ、ロールベアリングやフレームに荷重を分散します。 knowledge.welongoiltools(https://knowledge.welongoiltools.com/what-is-the-difference-between-work-roll-and-backup-roll-in-rolling-mills)
この二つのロールは役割が異なるため、材質や硬さ、熱処理条件も違い、設計段階から別物として最適化されています。 knowledge.welongoiltools(https://knowledge.welongoiltools.com/what-is-the-difference-between-work-roll-and-backup-roll-in-rolling-mills)
ワークロールとバックアップロールの違いを理解することが基本です。

設備剛性の観点では、ミルのフレーム剛性とバックアップロールの弾性変形量が組み合わさり、実質的なロールギャップの変化として現れます。 monotaro(https://www.monotaro.com/note/productinfo/rolling_type/)
例えば、板厚0.2mmクラスの冷間圧延では、ロールギャップの変化が数ミクロン単位でも板厚に響くため、バックアップロールの径や材質、内部構造による剛性の違いが製品精度に直結します。 kaiwoleadscrew(https://kaiwoleadscrew.com/backup-roll-in-rolling-mills-function-precision-and-maintenance/)
ここでバックアップロールの剛性が不足していると、ワークロールがエッジ側で余計に食い込み、幅方向の板厚ムラや波打ち、センタークラウンの乱れが起こりやすくなります。 monotaro(https://www.monotaro.com/note/productinfo/rolling_type/)
つまりロール系全体で剛性を見ないといけないということですね。

また、ワークロールとの接触条件が悪いと、バックアップロール側で局所的な面圧が高まり、スパリングやフラットスポットの原因になります。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
これが起こるとワークロールにも周期的なマーキングが移り、圧延材の表面に周期傷や「バンド」状の不良が出ることがあります。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
1コイルあたり数百メートルにわたって傷が出ることもあり、全長スクラップになれば、それだけで数十万円単位の損失になることもあります。
傷の連鎖は避けたいところです。

対策としては、ワークロールとバックアップロールの組み合わせ管理（組み合わせ履歴の記録）や、接触幅・接触圧分布の解析を行い、特定の位置に偏った荷重がかからないようにする方法があります。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
最近はCAEを使ってロール系の変形をシミュレーションし、最適なクラウンやロール配列を設計するケースも増えています。 lmmgroupcn(https://www.lmmgroupcn.com/the-role-of-backup-rollings/)
こうした取り組みは導入時には手間ですが、長期的にはロール寿命と製品品質の両方を底上げする効果が期待できます。
結論は設計と運用の両面からロール系をチューニングすることです。

バックアップロール 役割を最大化するメンテナンスと運用の工夫

バックアップロールの役割を最大限に発揮させるには、単に「壊れたら交換」ではなく、予防保全と状態監視を組み合わせた運用が欠かせません。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
定期的なメンテナンスは、ロール表面の品質維持、操作の安定性向上、精度制御の改善など、多くの利点があるとロールメーカーも強調しています。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
具体的には、所定トン数ごとの表面検査、超音波探傷による内部欠陥の確認、研削後のプロファイル測定などをセットで行うことで、異常を早期に発見できます。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
つまり定期点検が基本です。

運用面の工夫としては、バックアップロールごとに「履歴カード」を作り、以下の情報を時系列で残す方法があります。
・使用ラインとスタンド番号
・通板トン数、材質の種類、板厚・板幅レンジ
・研削量と研削回数、研削日
・剥離やクラックが出た位置と原因の仮説
この履歴が揃っていると、特定の条件で異常が出やすいロールや位置を特定しやすくなります。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)

また、バックアップロールの状態監視には、振動や温度、モータ電流のトレンドを見る方法も有効です。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
例えば、同じ条件で圧延しているのに、あるスタンドだけモータ電流が数％高い状態が続くようであれば、そのスタンドのバックアップロールやベアリングに問題が潜んでいる可能性があります。
簡易的には、定期的にスタンドごとの電流値や冷却水温度を記録しておくだけでも、異常検知のきっかけになります。
モニタリングに注意すれば大丈夫です。

こうした予防・監視の仕組みをうまく回すことで、突発的な剥離事故や長時間停止のリスクを大幅に下げることができます。 lmmworkrolls(https://lmmworkrolls.com/ja/1780-%E7%86%B1%E9%96%93%E9%80%A3%E7%B6%9A%E5%9C%A7%E5%BB%B6%E3%81%AB%E3%81%8A%E3%81%91%E3%82%8B%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%AB%E3%81%AE%E5%89%A5/)
結果として、ロール費だけでなく、段取り時間や不良の再圧延といった「見えない残業コスト」も減らせます。
必要に応じて、ロールメーカーや設備メーカーが提供する診断サービスや講習会を利用し、現場内にロール管理のノウハウを蓄積していくのも有効です。 lmmworkrolls(https://lmmworkrolls.com/ja/%E5%AE%9A%E6%9C%9F%E7%9A%84%E3%81%AA%E3%83%A1%E3%83%B3%E3%83%86%E3%83%8A%E3%83%B3%E3%82%B9%E3%81%AF%E3%82%B9%E3%83%88%E3%83%AA%E3%83%83%E3%83%97%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC%E3%81%AE%E6%80%A7/)
つまりバックアップロールを「ただの消耗品」から「管理対象」に格上げすることがポイントです。
