転位と粒界が強度を決める

金属の変形は「転位」という原子レベルの欠陥が移動することで起こり、結晶粒界がその動きを妨げることで強度が上がります。粒を細かくすれば粒界が増え、転位が動きにくくなります。

📐

ホールペッチ式で強度が定量化できる

降伏応力は結晶粒径の1/2乗の逆数に比例して増加します（ホールペッチの関係式）。例えば鉄の粒径を10μmから1μmに細かくすると、理論上の強度は2.5倍以上に達します。

🏭

靭性も同時に上がる唯一の強化法

固溶強化・加工硬化などは強度が上がると靭性が下がりやすいのに対し、結晶粒微細化強化は強度と靭性を同時に向上できるほぼ唯一の強化機構です。

このページの目次

結晶粒微細化強化の原理と転位・粒界・降伏応力の関係

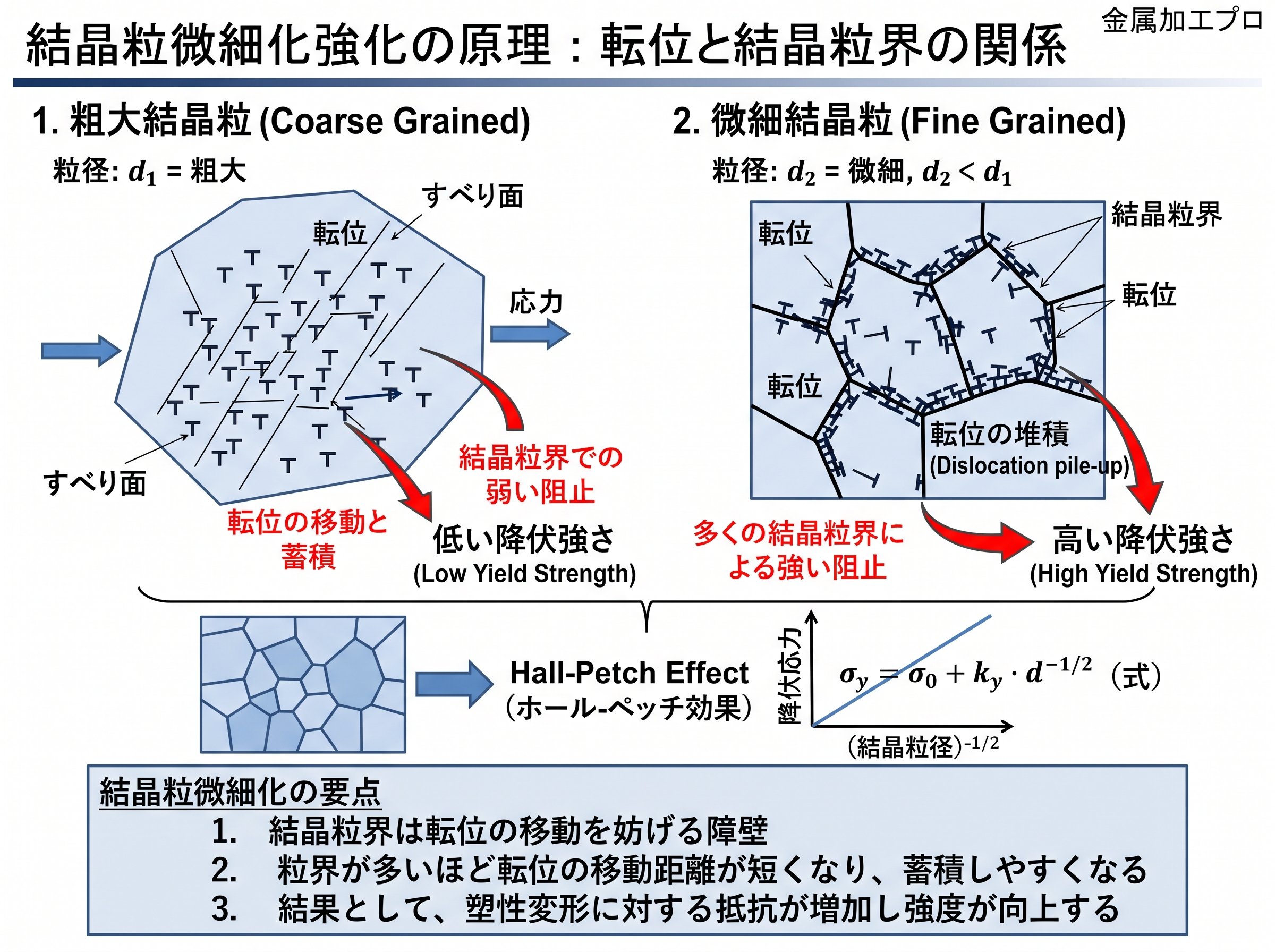

結晶粒微細化強化の原理：転位と結晶粒界の関係

金属材料を顕微鏡で観察すると、無数の「粒」が集まっていることがわかります。この一つひとつを「結晶粒」と呼び、各粒の内部では原子が同じ方向に整然と並んでいます。隣り合う粒とは向きが異なるため、その境界部分（結晶粒界）では原子の並びが乱れた構造になっています。

この「乱れた構造」こそが、強度の鍵を握っています。金属に外力が加わると、「転位」と呼ばれる原子レベルの欠陥が動き始め、そのズレが伝播することで変形が起こります。転位は規則正しい原子配列の中ではスムーズに移動しますが、原子配列が乱れた結晶粒界では大きな抵抗を受けます。

これを自転車に置き換えると理解しやすくなります。一つの結晶粒は舗装された平坦な道路、結晶粒界は深い溝や段差と考えてください。舗装道路では自転車（転位）は邪魔されることなく進めますが、深い溝（結晶粒界）があると止まってしまいます。つまり結晶粒を微細化することで、同じ面積内の粒界が数倍から十数倍に増え、転位が移動できる「道のり」が細かく区切られる形になります。

結果として「転位が移動しにくくなる＝変形しにくくなる＝強度が上がる」という関係が成立します。これが結晶粒微細化強化の基本原理です。

なお、転位がまったく存在しない完全な原子配列の金属では、全体の原子配列を一気にずらす必要があるため、通常の金属より約100倍もの応力が必要と言われています。逆説的ではありますが、転位という欠陥があるからこそ加工が可能であり、その転位の動きをコントロールすることが強化技術の本質です。これは覚えておきたい視点ですね。

要素	役割	結晶粒微細化との関係
結晶粒	原子が同方向に並んだ領域	粒が小さいほど粒界が増える
結晶粒界	隣接する粒の境界（原子配列が乱れた部分）	転位の移動を妨げる障壁
転位	金属変形の主因となる原子レベルの欠陥	粒界が多いほど移動が困難になる
降伏応力	塑性変形が始まる応力	結晶粒が細かいほど高くなる

参考になる技術解説として、転位と粒界の関係をビジュアルで確認できる以下のページが役立ちます。

金属材料の変形しくみと強化方法（熱間鍛造技術ナビ）：転位の動きと結晶粒微細化の関係を図解で詳しく解説しています。

金属材料が変形するしくみと金属材料の強化方法について｜熱間鍛造技術ナビ

結晶粒微細化強化の原理を数式で理解するホールペッチの関係式

結晶粒径と降伏応力の関係は、定性的な説明だけでなく、数式でも整理されています。これが「ホールペッチの関係式（Hall-Petch relation）」です。数式が苦手な方でも、意味を理解すれば現場の材料判断に直接役立ちます。

ホールペッチの式は以下のように表されます。

$$\sigma_y = \sigma_0 + k \cdot d^{-1/2}$$

ここで σy は降伏応力、σ₀ は摩擦応力（単結晶の基本強度）、k はホールペッチ係数、d は結晶粒径です。つまり、降伏応力は結晶粒径の「1/2乗の逆数」に比例して増加するということです。

具体的な数値を見てみましょう。炭素含有量0.005〜0.2%の市販の低炭素鋼の場合、研究データによると次のような関係が成立します。

$$\sigma_y \text{GPa} = 0.1 + 0.6 \times d\mu\text{m}^{-1/2}$$

たとえば結晶粒径が36μm（マッチの頭程度のスケールで原子レベルの話）の多結晶鉄では、単結晶と比べて0.1GPa（約10kgf/mm²）の強度上昇が起こります。さらに粒径を小さくすれば、強度はさらに上がります。鉄の粒径を10μmから1μmへと10分の1に微細化すると、理論上の強度上昇分は約2.5倍以上になる計算です。

重要な点として、ホールペッチ係数（k）はかつて炭素量に関わらず一定とされてきましたが、近年の研究では炭素量が0.005%以下の極低炭素域ではkが大きく変化することが明らかになっています。同じ粒径36μmでも、高純度の鉄では通常の1/4程度の強化量しか得られない場合があるのです。これは意外ですね。

現場での実感に近い話をすると、鋳造品より鍛造品のほうが強いと言われる理由のひとつが、まさにこの結晶粒の大きさの違いです。鋳造では溶けた金属がゆっくり冷えるため粒が粗大化しやすいのに対し、鍛造では圧縮・変形を加えることで粒が細かく整えられます。結晶粒微細化強化が基本です。

結晶粒径（d）	粒界の目安	降伏応力の傾向
100μm（粗大粒）	少ない	低め（転位が移動しやすい）
10μm（通常粒）	中程度	標準的な強度
1μm（微細粒）	多い	高め（転位が移動しにくい）
0.3μm以下（超微細粒）	非常に多い	1.2GPa以上（転位の影響が小さくなる領域）

参考文献として、ホールペッチ係数の炭素量依存性について詳しく解説している以下のPDF資料が参考になります。

九州大学・高木節雄教授による鉄の加工硬化と強化機構の解説（強化機構の遷移やホールペッチ係数の意外な変化について詳述）。
金属の加工硬化とその限界（高木節雄、九州大学）PDF

結晶粒微細化強化の原理が他の強化機構と違う点：靭性と強度の両立

金属材料の強化手法は、大きく4種類に分類できます。固溶強化・加工硬化（転位強化）・粒子分散強化（析出強化）、そして結晶粒微細化強化です。これらはどれも「転位の動きを妨げる」という共通の原理を持ちますが、現場において最も重要な違いがあります。

固溶強化は異種元素を添加することで格子をひずませ、転位の移動を妨げます。ステンレス鋼にクロムやニッケルを加えるのがその典型です。加工硬化は圧延・鍛造などで転位密度を高め、互いに絡み合わせて動けなくする手法です。普通に圧延しただけでは90%加工を施しても降伏強度は0.6GPa程度が限界とされています。析出強化はジュラルミン（アルミ合金）やSUS630に代表されるように、熱処理で微細な硬い化合物を析出させ転位を迂回させます。これが条件です。

しかしこれらの強化手法には共通のデメリットがあります。強度を上げると延性・靭性が低下しやすく、脆くなりやすいのです。これが金属材料設計における長年のジレンマでした。

結晶粒微細化強化はこの点において根本的に異なります。粒を細かくすることで強度が上がるだけでなく、靭性の指標である「延性脆性遷移温度」も同時に低下させることができます。延性脆性遷移温度が低下するということは、より低温でも材料が粘り強く振る舞える、つまり寒冷地や極低温環境での安全性が高まるということです。これは使えそうです。

鉄鋼材料に限らずすべての構造材料において、結晶粒微細化強化は「延性や靭性をあまり損なうことなく強度を高められる」というほぼ唯一の強化機構です。これが航空機・自動車・建築構造材に広く採用されている最大の理由です。

もちろん、現実の製品では複数の強化機構を組み合わせることが一般的です。たとえばTMCP鋼（後述）では、制御圧延による結晶粒微細化に加えて、固溶強化や析出強化も複合的に使われています。つまり「組み合わせが前提」です。

🔷 固溶強化：異種元素の添加によって格子にひずみを発生させ転位を妨げる。強度は上がるが靭性は低下しやすい。

🔷 転位強化（加工硬化）：圧延・鍛造など塑性加工で転位密度を高めて互いに絡み合わせる。延性が落ちるデメリットあり。

🔷 析出強化（粒子分散強化）：熱処理で微細な化合物を析出させ転位の通過を妨げる。時効処理が必要。

🌟 結晶粒微細化強化：粒界を増やして転位の動きを制限。強度と靭性を同時に向上できる唯一の手法。

結晶粒微細化強化の原理を現場で活かすTMCP・制御圧延のしくみ

結晶粒微細化強化の原理はわかった。では実際の加工現場でどのように結晶粒を細かくするのでしょうか？主要な製造手法を整理します。

代表的な方法が「TMCP（Thermo-Mechanical Control Process：加工熱処理制御）」です。TMCPは日本の鉄鋼業が世界に先駆けて開発・実用化した技術で、スラブ（鋼の半製品）の加熱→圧延→冷却の各工程で温度と圧下率を精密に管理することで、微細で均質な金属組織を作り出します。単なる結晶粒微細化にとどまらず、析出強化や固溶強化を複合的に活用する点が特徴です。

制御圧延では、変態点直上の「オーステナイト未再結晶温度域」（約900〜950℃前後）で集中的に圧延を行います。この温度帯では再結晶が起こりにくいため、変形によって導入されたひずみが蓄積されます。そのひずみエネルギーを駆動力として、その後の冷却・変態工程で微細なフェライト粒が生成されます。通常の熱間圧延では大きく成長してしまう結晶粒を、意図的に制御して微細化できるわけです。

鍛造も結晶粒微細化の有効な手段です。鍛造では金属を叩くことで転位強化と同時に結晶粒の微細化が起こります。特に熱間鍛造において適切な温度管理と変形量の制御を組み合わせると、鋳造材と比較して大幅に細かい結晶粒組織が得られます。「鍛造品は鋳造品より強い」と言われる理由のひとつがここにあります。

焼ならし（ノルマライジング）も重要な手法です。Ac₃変態点（約900〜950℃）以上に加熱してオーステナイト化した後、空冷することで均一で微細なフェライト粒組織を得ます。加熱温度が高すぎたり、保持時間が長すぎたりすると逆に粒が粗大化するため、温度管理が重要です。これに注意すれば大丈夫です。

なお、加工によってたとえ一時的に超微細粒組織（粒径0.3μm以下）が得られたとしても、再加熱によって粒が粗大化するという問題があります。溶接などの高熱プロセスでは溶接熱影響部（HAZ）の粒が粗大化しやすく、強度・靭性の低下が起こり得ます。超微細粒鋼の溶接継手強度の保証は、設計段階から考慮が必要な課題です。

鉄鋼・アルミ・チタンなど材料が変わればTMCPパラメータも変わります。現場では材料ごとの仕様書や加工マニュアルと照らし合わせて管理するのが基本です。

🔧 TMCP（加工熱処理制御）：加熱→圧延→冷却の温度・圧下率を精密管理。建築・造船向け構造鋼に広く採用。

🔧 制御圧延（CR）：オーステナイト未再結晶温度域での集中圧延により微細粒組織を生成。

🔧 熱間鍛造：変形と熱を組み合わせることで転位強化と粒微細化を同時に実現。

🔧 焼ならし：Ac₃以上に加熱後に空冷。均一な微細粒フェライト組織が得られる。

建築構造用TMCP鋼の開発・特性について詳しく解説しているJFEスチールの公式資料です。

TMCPとは｜建築製品情報｜JFEスチール

結晶粒微細化強化の原理で「強度の限界」を知る：ナノ結晶と超微細粒の世界

「粒を細かくするほど強くなるなら、限界なく強くできるのか？」と疑問に思う方もいるでしょう。これは金属材料研究の最前線でも重要な問いです。答えは「ある粒径を下回ると、ホールペッチ則が成立しなくなり、強度が頭打ちになる」です。

九州大学の高木節雄教授らの研究によると、鉄において結晶粒径が0.1μm（100nm）以下になると、ホールペッチの関係が成立しなくなります。その理由として、粒があまりにも小さくなりすぎて室温でも粒界すべりが起こるためと考えられています。室温で鉄を加工した場合、降伏強度の限界は約3.2GPa（ビッカース硬さ換算で約10GPa-HV）とされています。

また、粒径が0.3μm以下になると、転位強化の効果がほぼなくなるという興味深い事実もあります。通常は加工で転位密度を高めることで強度が上がりますが、超微細粒領域ではすでに結晶粒微細化強化が支配的になり、転位が存在しても降伏強度にほとんど影響しないのです。加工硬化の限界はここにあります。

加工の進行段階を整理すると、3つのフェーズに分かれます。まず初期段階では転位密度が増加する「転位強化」が主体（粒径はほとんど変わらない）。次に転位密度が1×10¹⁵/m²程度に達すると動的な粒微細化が始まり転位強化と粒界強化が並行して進む。そして粒径が0.3μmに達すると、強化機構が完全に結晶粒微細化強化に切り替わります。つまり「加工硬化＝転位強化」というのは初期段階の話にすぎず、加工の後期には結晶粒微細化強化が主役になるということです。

現場で知っておくべき実用的な情報として、ベアリングの転動疲労や打ち抜き加工された鉄板の断面近傍では、これらの超強加工に相当する状態が局所的に生じています。その結果として形成される超微細粒組織（WEC：White Etching Constituentと呼ばれる）は降伏強度が非常に高い一方、延性が乏しく延性亀裂が発生しやすいため、品質管理上のリスクになる場合があります。痛いですね。

組織評価が必要な場面では、光学顕微鏡による断面観察や超音波探傷試験（UT）と組み合わせた確認が、品質問題の早期発見につながります。
