SUS316とSUS316Lの違いと正しい使い分け方

SUS316とSUS316Lの違いを化学成分・耐食性・溶接性から徹底比較

SUS316Lを「溶接向け」と知っていても、引張強さが520MPaから480MPaに下がることを知らずに設計して強度不足のクレームが出た事例があります。

SUS316とSUS316Lの化学成分の違いと「L」の意味

SUS316LのアルファベットひとつだけのL、これが材料選定のすべての判断基準になると言っても過言ではありません。「L」は「Low Carbon（低炭素）」の頭文字です。つまり、SUS316Lとは「SUS316の炭素量を下げた鋼種」というシンプルな定義になります。

炭素含有量の違いは数字で見るとこうなります。

成分	SUS316	SUS316L
炭素（C）	0.08%以下	0.03%以下
クロム（Cr）	16.00〜18.00%	16.00〜18.00%
ニッケル（Ni）	10.00〜14.00%	12.00〜15.00%
モリブデン（Mo）	2.00〜3.00%	2.00〜3.00%
マンガン（Mn）	2.00%以下	2.00%以下
ケイ素（Si）	1.00%以下	1.00%以下

炭素量以外にも、ニッケル（Ni）の含有量範囲がSUS316Lでは12.00〜15.00%とやや高めに設定されている点も見逃せません。これはつまり、SUS316Lの方が耐食性という観点で元々わずかに有利な組成設計になっているということです。

クロム・モリブデンの量はほぼ同じです。両者の違いは「炭素量だけ」というよりも、ニッケル量の下限値もわずかに違うという点を覚えておくと、現場での材料確認の際に役立ちます。

なお、SUS316は「JIS G4303 ステンレス鋼棒」に成分規定が掲載されており、公的な規格に基づいた材料です。成分証明書（ミルシート）の確認時に、C欄の数値が0.03%以下になっているかどうかを確認すれば、どちらのグレードかを即座に判断できます。

参考：JIS G4303ステンレス鋼棒に基づく機械的性質・成分表の詳細情報
SUS316,SUS316Lとは【比重・硬度・成分など】使い方と注意事項 – tec-note.com

SUS316とSUS316Lの溶接性と粒界腐食のリスク比較

溶接が絡む加工では、SUS316を選ぶと後から大きな問題に発展する可能性があります。これが現場で最も重要な判断ポイントです。

ステンレス鋼は500〜800℃の温度帯に長時間さらされると、結晶の粒界（粒と粒の境目）に「クロム炭化物（Cr₂₃C₆）」が析出します。クロム炭化物が粒界に集まると、周辺のクロムが不足した状態（クロム欠乏帯）ができます。クロムが13%を下回った部分は不動態皮膜が保てなくなり、そこから腐食が進行する現象を「粒界腐食」と呼びます。

溶接時には必ずこの温度帯を通過します。

SUS316は炭素量が最大0.08%あるため、溶接の熱影響部でクロム炭化物が析出しやすい状態にあります。一方、SUS316Lは炭素量を最大0.03%以下に抑えているため、クロムと結合できる炭素の絶対量が少なく、炭化物の析出が大幅に抑制されます。

🔴 **粒界腐食リスクの整理**

- SUS316：溶接後に再熱処理（固溶化処理）が推奨される
- SUS316L：溶接後の再熱処理が原則不要。そのまま使用可能

つまり、溶接が原則です。溶接後の再熱処理を省きたい現場では、SUS316Lを選んでおくことが基本的な判断になります。なお、SUS316Lでも塩酸系の環境では一般的なD316L溶接棒を使うと腐食リスクが残るという報告があります（広島県工業技術センター資料）。用途に応じて溶接材の選定にも注意が必要です。

参考：広島県工業技術センター・溶接棒変更によるSUS316Lの耐塩酸性改善報告
溶接棒変更によるステンレス鋼SUS316Lの耐塩酸性改善（PDF）- 広島県

SUS316とSUS316Lの機械的性質と強度数値の差

溶接性の優位性だけで「SUS316Lの方が全面的に優れている」と思い込むのは危険です。強度面では明確な数値差があります。

JIS G4303に基づく機械的性質を並べると以下のようになります。

機械的性質	SUS316	SUS316L
引張強さ（MPa）	520以上	480以上
0.2%耐力（MPa）	205以上	175以上
伸び（%）	40以上	40以上
絞り（%）	60以上	60以上
ブリネル硬さ（HBW）	187以下	187以下
ビッカース硬さ（HV）	200以下	200以下

注目すべきは引張強さと耐力の差です。引張強さはSUS316が520MPa以上に対し、SUS316Lは480MPaと約8%低くなっています。0.2%耐力（降伏応力に相当）はさらに差が開き、SUS316が205MPaに対してSUS316Lは175MPaと、約15%低い水準です。

硬度については両者ほぼ同等ですね。

この強度差が実際に問題になるのは、高圧配管・圧力容器・強度部材として使用するケースです。たとえば「JIS B8265 圧力容器の構造―一般事項」では許容応力の規定があり、設計段階でSUS316とSUS316Lを混同すると、要求強度を満たせない設計が生まれる可能性があります。

また、SUS316Lは高温下での強度低下にも注意が必要です。600℃あたりから引張強さが急激に落ちはじめるため、高温環境下で強度を維持したい用途には向いていません。この場合はSUS316、または更に高温対応のSUS310SやSUS321が候補になります。

伸びや絞りが両者ともに同等水準というのは、プレス加工や曲げ加工の現場では安心材料のひとつです。塑性変形の余裕という意味では、どちらを使っても成形性に大差はありません。

参考：SUS316/SUS316Lの機械的性質・耐熱性・耐食性の詳細解説
SUS316とSUS316Lの違い – 金属加工のワンポイント講座｜メタルスピード

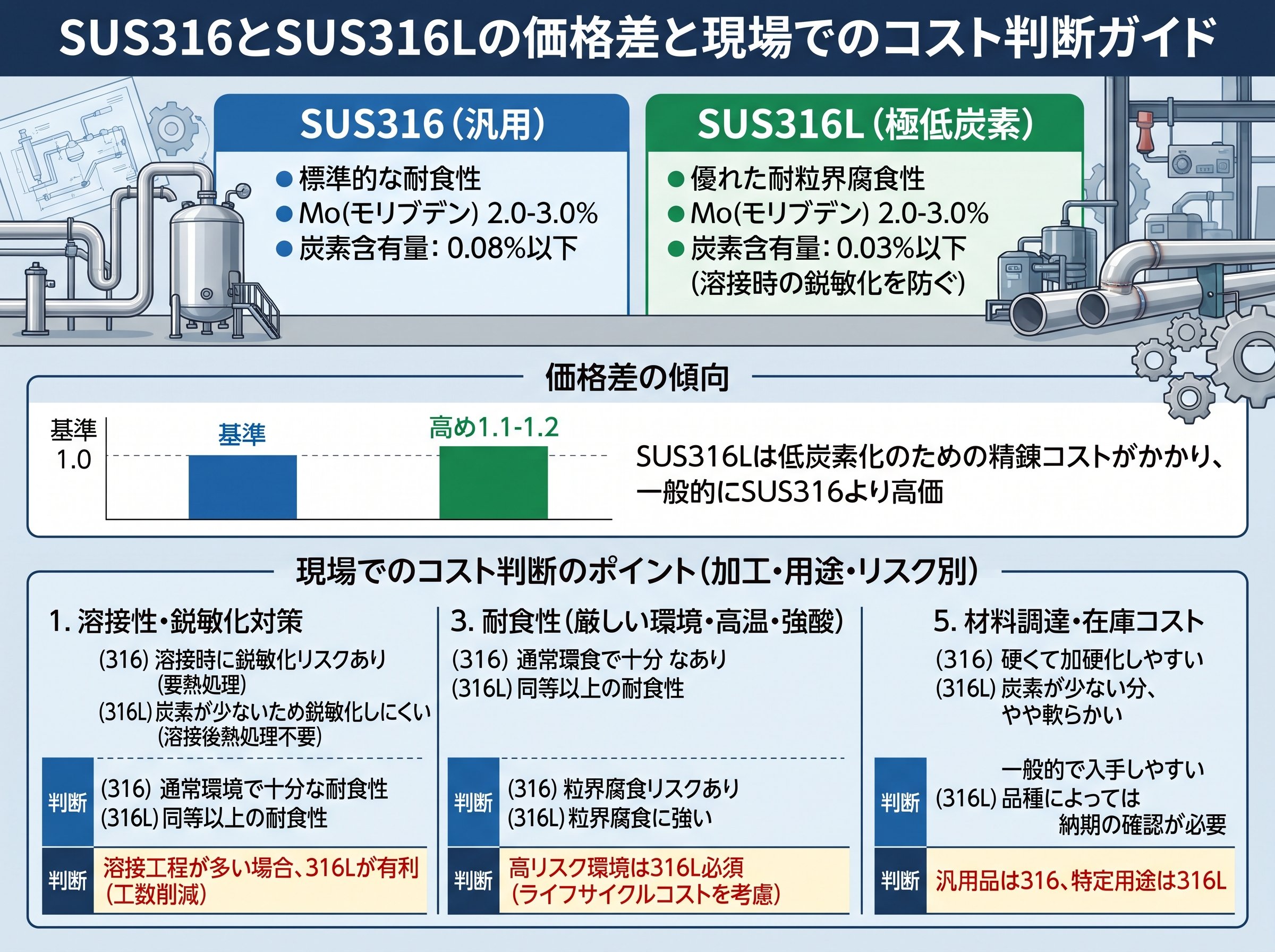

SUS316とSUS316Lの価格差と現場でのコスト判断

材料選定の現場では「どれだけコストが変わるか」は切実な問題です。ここが意外と見落とされやすいポイントになります。

ステンレス材のkg単価（目安）を確認すると、以下のような水準が参考になります。

- SUS304：約700〜900円/kg
- SUS316：約1,050〜1,450円/kg
- SUS316L：SUS316の約1割増（約1,150〜1,600円/kg前後）

SUS316自体がSUS304と比べて約3〜5割高いのは、モリブデン（Mo）など高価な元素が含まれており、さらに市場流通量がSUS304より少ないことが影響しています。SUS316LはそこからさらにC量を管理するコストが上乗せされるため、おおむね1割程度高くなります。

ただし、実際の取引では「SUS316で発注したらSUS316L材が届いた」というケースが現場でよくあります。SUS316L（C≦0.03%）はSUS316（C≦0.08%）の規格値範囲内に収まるため、SUS316として代替納品が認められるケースがあるためです。これは知っておくと得する情報です。逆（SUS316LをSUS316Lとして注文したのにSUS316が届く）は認められません。

コスト判断の軸はシンプルです。

• 🔧 溶接工程がある → SUS316Lを選ぶ（再熱処理コスト削減 > 材料費差額）
• 💪 高強度・高温が必要 → SUS316を選ぶ（引張強さと耐力が上回る）
• 💰 コスト優先・溶接なし → SUS316を選ぶ（材料費を抑えられる）

溶接後の再熱処理には工数・設備コストが発生します。規模にもよりますが、固溶化処理（1,000〜1,100℃での熱処理）を外注すると数万円〜の費用がかかるケースもあります。材料費の差額1割で再熱処理を丸ごと省けるなら、SUS316Lを選ぶ方がトータルコストで有利になる場面は少なくありません。これは使えそうです。

参考：ステンレス材別の単価目安（SUS304/316/430など）
ステンレス材別の単価を教えてください – オロル株式会社

SUS316とSUS316Lの使い分け判断フロー：現場の選定基準

ここまでの内容を踏まえると、現場での材料選定は「使用環境と加工プロセス」の2軸で整理できます。

**溶接の有無で最初の分岐を作る**

溶接工程がある場合は、原則としてSUS316Lを選ぶのが基本です。溶接時に500〜800℃の温度帯を通過することは避けられないため、粒界腐食リスクを排除するためにはSUS316Lの低炭素特性が有効に働きます。

**使用環境による選択の深掘り**

• 🌊 海水・塩素系環境：SUS316またはSUS316Lを使用。溶接なしならSUS316でも可
• 🧪 化学薬品・酸化性環境：SUS316Lが推奨。塩酸系には溶接棒の種類にも注意
• 🏥 医療機器・食品機器：SUS316L（サージカルステンレスとも呼ばれる）が一般的
• 🔩 高圧配管・圧力容器：強度設計に基づき、SUS316が有利な場合もある
• 🌡️ 高温使用（600℃以上）：SUS316Lは不向き。SUS316またはSUS321が候補

独自の視点として加えると、「ミルシートのC値確認」を材料受け入れ時に習慣化することが重要です。特に海外材を使う場合や、コスト削減で仕入れ先を変えた場合に、SUS316とSUS316Lが混在するリスクがあります。C値が0.03%以下かどうかを確認するだけで、溶接後の不良リスクを大幅に減らせます。

なお、SUS316/316L以外で耐粒界腐食性を確保したい場合は「SUS316Ti（チタン安定化型）」も選択肢に入ります。チタンによって炭素を固定し、クロム炭化物の析出を防ぐ方法で、長時間高温にさらされる環境で用いられます。SUS321も同様の安定化処理タイプです。これらは、SUS316LよりもさらにC管理が難しい高温長時間暴露の用途で検討する価値があります。

材料選定の最終確認は、図面・仕様書の要求に対して以下を照合することです。

• ✅ 炭素含有量の上限（C≦0.03%かC≦0.08%か）
• ✅ 引張強さ・耐力の設計要求値
• ✅ 溶接工程の有無と溶接後の熱処理条件
• ✅ 使用流体・環境（塩素濃度、温度、pH）
• ✅ 供給材のミルシートでのC値実測値の確認

参考：SUS316とSUS316Lの材質差・使い分けポイントの専門解説
SUS316とSUS316Lの違いとは？材質比較でわかる使い分けのポイント – ステンレスフライス加工製作所

十分なリサーチが完了しました。記事を作成します。

2[B丸 5008E] 200個入 ステンレス 丸カン sus316 マルカン シルバー 外径5mm 線形0.8mm アレルギー対応 ニッケルフリー サージカルステンレス
