水素脆化試験JISの種類と遅れ破壊・ベーキング処理の基本

水素脆化試験JISの規格・試験方法と遅れ破壊対策

めっき後に外観が正常でも、出荷後に製品が突然割れてクレームになることがあります。

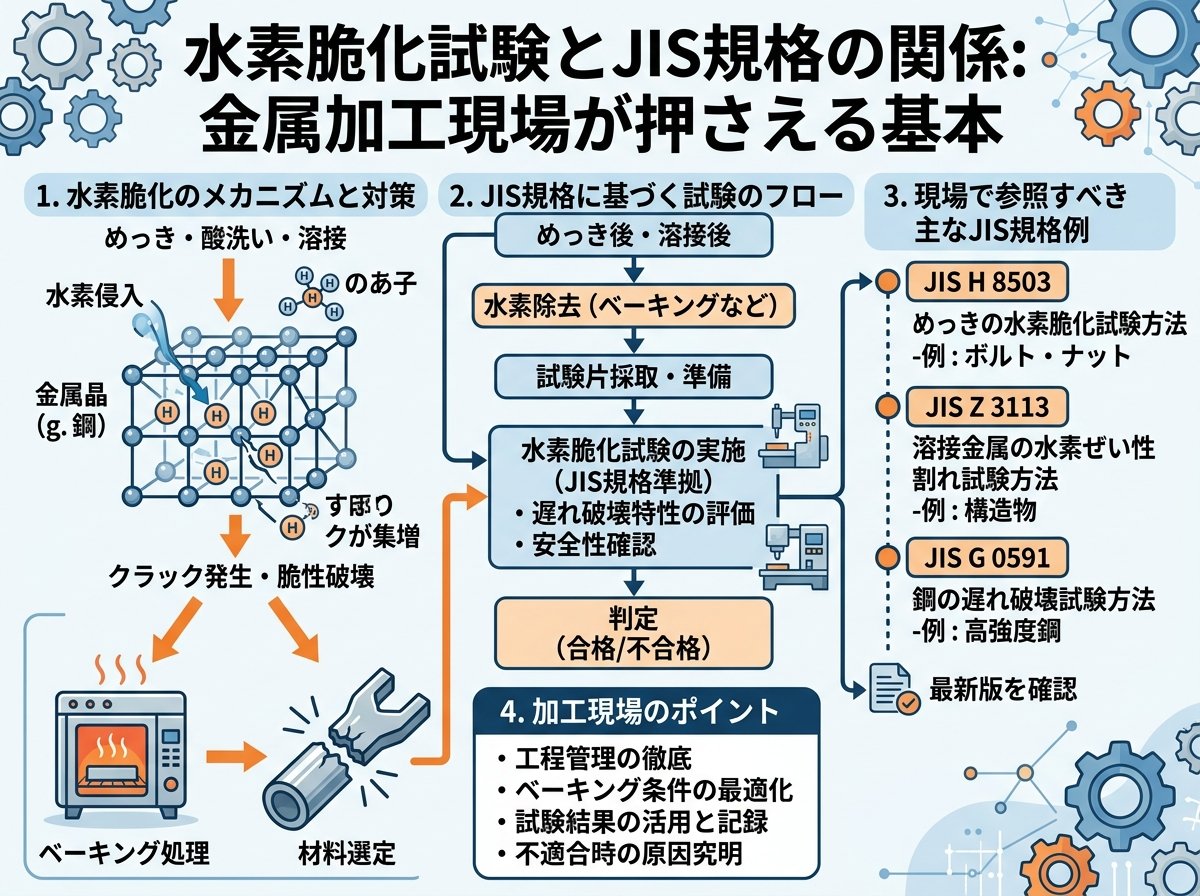

水素脆化試験とJIS規格の関係：金属加工現場が押さえる基本

水素脆化（すいそぜいか）とは、金属内部に侵入した水素原子が原因となって金属の靭性が低下し、もろくなる現象のことです。特に鉄鋼材料において深刻で、酸洗い・電気めっき・溶接といった金属加工の工程で水素が吸収されることが引き金となります。

高強度鋼の場合、引張強さ1000MPaを超えるあたりから水素脆化感受性が急速に高まるとされています。ボルト1本にたとえると、通常であれば何トンもの引張力に耐えられる高力ボルトが、水素脆化によって設計値を大きく下回る荷重で突然破断するリスクが生じます。

では、水素脆化を管理するための規格はどう整理されているのでしょうか？

代表的なJIS関連規格を整理すると、以下のようなものが挙げられます。

| 規格番号 | 内容の概要 |
|---|---|
| JIS B 1054-2 | 高強度ボルトの水素脆性試験に関する規格 |
| JIS H 8610 | 電気亜鉛めっきの品質規格（水素脆性対策を含む） |
| JIS B 1186 | 摩擦接合用高力六角ボルト（F8T・F10Tの強度規定） |

JIS B 1054-2は、高強度ボルトに特化した水素脆性の試験方法を定めており、金属加工の現場では特に参照頻度が高い規格です。また、ISOレベルでは ISO 9587（めっき後の脱水素処理）や ASTM F519（水素脆性試験の標準規格）といった国際規格も存在し、輸出品や航空・宇宙分野では国際規格への対応も求められます。

つまり規格選びが条件です。

現場で扱う材料・工程・製品用途をもとに、どの規格を適用するかを事前に整理しておかないと、試験を実施しても「何をもって合否とするか」の判断がブレてしまいます。特に引張強さが1200MPaを超えるような超高強度鋼では、より厳しい基準での管理が不可欠です。

参考：水素脆化（遅れ破壊）試験の試験メニューや評価事例について
JFEテクノリサーチ｜遅れ破壊・水素脆化（水素脆性）試験

水素脆化試験の種類と選び方：デルタゲージ・定荷重・SSRTの違い

「水素脆化試験」と一口にいっても、現場で使われる試験手法は複数あります。それぞれに特性があり、どの試験が適切かは材料・製品・評価目的によって異なります。代表的な手法を見ていきます。

① デルタゲージ法（低速押し曲げ破壊法）

水素脆性感受性の高いSK5鋼（硬度HRC52程度）の試験片をバイスで一定速度（10mm/分など）で押し曲げ、破断した距離から「水素脆化率（%）」を算出する方法です。

水素脆化率（%）＝（L₀−L）×100 ÷ L₀

（L₀：無処理品の破断距離、L：めっき処理品の破断距離）

デルタリサーチ社の高田幸路氏が開発した方法で、専用の大型装置が不要なため、表面処理の現場でも実施しやすい優れた試験方法です。数値として分かりやすく比較できる点が現場向きといえます。これは使えそうです。

② ノッチドテンシルテスト（遅れ破壊試験の定番）

ノッチ（切り欠き）付きの高張力鋼試験片に、極限引張強さの75%の静荷重をかけ、200時間以内に破壊しなければ合格とする試験方法です。米空軍・海軍、ボーイング社・ロッキード社でも採用された信頼性の高い手法で、ストレスラプチャーテストとも呼ばれます。

破断しなければ合格が原則です。

③ 低歪速度引張試験（SSRT：Slow Strain Rate Technique）

試験片に水素をチャージしながら、あるいはチャージ後に、非常に低い歪み速度（0.0005〜10mm/min程度）で引張試験を行い、破断時間・破断応力から耐遅れ破壊性を定量的に評価する方法です。短時間での評価が可能なことから、近年の現場や研究機関で広く採用されています。高張力鋼ボルトや厚板の試験に特に有効とされています。

④ 定荷重遅れ破壊試験

試験片を腐食溶液中に浸した状態で引張または曲げ荷重を負荷し、破断時間・下限界応力・亀裂進展係数を測定する方法です。「どの程度の水素量でどれくらいの応力から割れるか」を数値で把握でき、材料選定の根拠データとして活用されます。

これら4つの試験手法は、目的に合わせて使い分けるのが基本です。たとえば量産ラインの品質管理にはデルタゲージ法、開発・検証フェーズにはSSRTや定荷重試験、航空・自動車部品にはノッチドテンシルテストといった選択が一般的です。

試験方法の詳細な比較や評価事例については、以下も参考になります。

日本写真印刷コネクト｜水素脆性の試験方法—遅れ破壊の可能性を把握するために

遅れ破壊とは何か：水素脆化が引き起こす「突然の破断」を理解する

遅れ破壊（おくれはかい）は、水素脆化がもたらす最も危険な現象の一つです。静的な引張応力がかかった状態で、時間の経過とともに金属内部の水素が応力集中箇所に集まり、ある時点で突然脆性破壊に至ります。

厄介なのは「遅れ」があることです。

めっき直後の外観検査では何の異常も見つからないのに、出荷後の数時間〜数週間後に割れが発生する、というケースが実際に報告されています。1970年代以降に橋梁で使用されたF11T高力ボルト（引張強さ1100〜1300MPa）が遅れ破壊した事例は特に有名で、その後1980年から鋼道路橋ではF11T以上の高力ボルトの新規採用が見送られるほどの影響を与えました。

引張強さが1200MPa（HRC39相当）以上になると水素脆化感受性が著しく高まり、水素量0.1ppm程度、降伏応力以下の応力でも発生する可能性があります。棒状のボルトで言えば直径10mmほどの断面積に、わずかな量の水素が侵入しただけで、時間をかけて内部から割れが進行するイメージです。

破断面の特徴として、粒界割れ（粒界破面）を伴う脆性破面が確認されます。さらにミクロレベルでは「ミクロボイド」や「ヘアライン」と呼ばれる特徴的な痕跡が観察でき、これらが確認されれば水素脆化割れが原因と判断できます。

高強度鋼（マルテンサイト系）では特に感受性が高いですが、マルエージング鋼や伸線パーライト組織（ピアノ線など）では感受性が比較的低いことが知られています。材料設計の段階から水素脆化を意識した選材が、遅れ破壊リスクを根本から下げる対策になります。

ねじ締結体でのリスクについては、以下も参考になります。

ねじ締結技術ナビ｜水素脆化割れ（金属の損傷）

ベーキング処理の条件とJIS規定：めっき後の水素除去を正しく実施する

水素脆化への最も実践的な対策が「ベーキング処理（脱水素処理・水素除去焼鈍）」です。めっき後に部品を加熱して、金属内部に吸蔵された水素を外部へ放出・拡散させる工程のことを指します。

処理のタイミングが命です。

めっき後できるだけ速やかに、遅くとも4時間以内にベーキングを開始することが強く推奨されています。時間が経過すると、水素が金属内部の深い欠陥部位へ拡散・定着してしまい、加熱しても除去しにくくなるためです。

JISやISOが規定するベーキング処理条件（参考値）は以下のとおりです。

| 鋼の引張強さ（MPa） | ベーキング温度 | 処理時間（めっき後） |
|---|---|---|
| 〜1000 | 規定なし | 規定なし |
| 1051〜1450 | 190〜220℃ | 8時間以上 |
| 1451〜1800 | 190〜220℃ | 18時間以上 |
| 1800超 | 190〜220℃ | 24時間以上 |

引張強さが高いほど処理時間が長くなる点に注目してください。また、断面の厚みが大きい製品ではさらに長時間の処理が必要になるケースもあり、ISO規格ではめっき後16時間以内に処理を開始することを条件に、より厳格な時間設定も規定されています。

ベーキング処理で難しいのが、処理前後で外観が変わらない点です。処理済みか未処理かを目視で判別することはほぼ不可能なため、炉の運転記録（ロット番号・処理温度・処理時間）を確実に保管してトレーサビリティを確保することが品質管理上の重要なポイントになります。

また、引張強さが1500N/mm²以上の超高強度鋼に対しては、通常の電気亜鉛めっきを施すべきでないとISOが明記しているほど、高強度材への電気めっきはリスクが高い処理です。このような材料には、無電解ニッケルめっきや化成処理など、水素発生の少ない表面処理への切り替えも検討する価値があります。

ベーキング処理に関するISOとJISの規定値の詳細については、以下が参考になります。

MISUMI技術情報｜ベーキング処理-4（水素脆性）ISOおよびJIS規格一覧

水素脆化試験・対策を工程設計に組み込む独自視点：記録管理とトレーサビリティ

水素脆化の対策として、試験・ベーキング処理を実施することはもちろん重要です。ただ、現場では「やった」だけで終わってしまうケースが少なくありません。問題が起きたとき、「いつ、どの条件で処理したか」を証明できないと、責任追跡が困難になります。

記録管理がそのまま品質の証拠になります。

特に自動車・航空・建設向けの高強度部品では、検査報告書や熱処理炉の運転記録が納品物として求められるケースが増えています。水素脆化に関する工程設計に、以下の観点を盛り込んでおくことが現場の競争力につながります。

- 炉の運転記録：処理日時・ロット番号・設定温度・実績温度・処理時間を自動記録する
- タイムスタンプ管理：めっき完了時刻とベーキング開始時刻の差（4時間以内を守れているか）を記録する
- 試験結果との紐付け：デルタゲージ法やSSRT試験の結果と、製品ロット・材料ロットを一対一で対応させる
- 水素吸蔵量の定量管理：昇温脱離分析（TDS）装置で拡散性水素量を測定し、0.1ppm以下などの管理基準を自社で設定する

これらのデータを蓄積していくことで、ある日突然発生する遅れ破壊クレームへの対応コスト（製品回収・再製造・補償費用など）を回避できます。

また、めっき工程と熱処理工程が別の工場・別の協力会社に分離している場合、運搬中に処理開始タイミングが遅れやすいという構造的なリスクがあります。外部委託先の工程管理基準を確認・合意しておくことも、水素脆化対策の一部として重要です。

水素脆化の評価には「定まった統一基準がない」とも言われています。だからこそ、自社内で管理基準を文書化して運用することが、他社との差別化につながる実質的なノウハウになります。

工程管理の視点から遅れ破壊リスクを考えるための参考として、以下も役立ちます。

製造業向け解説ブログ｜水素脆性とは？遅れ破壊の危険性と回避方法
