浸炭窒化処理とは何か基礎から応用まで徹底解説

浸炭窒化処理とは何か：原理からメリット・デメリットまで

衝撃が繰り返しかかる歯車に浸炭窒化処理を選ぶと、部品が割れやすくなります。

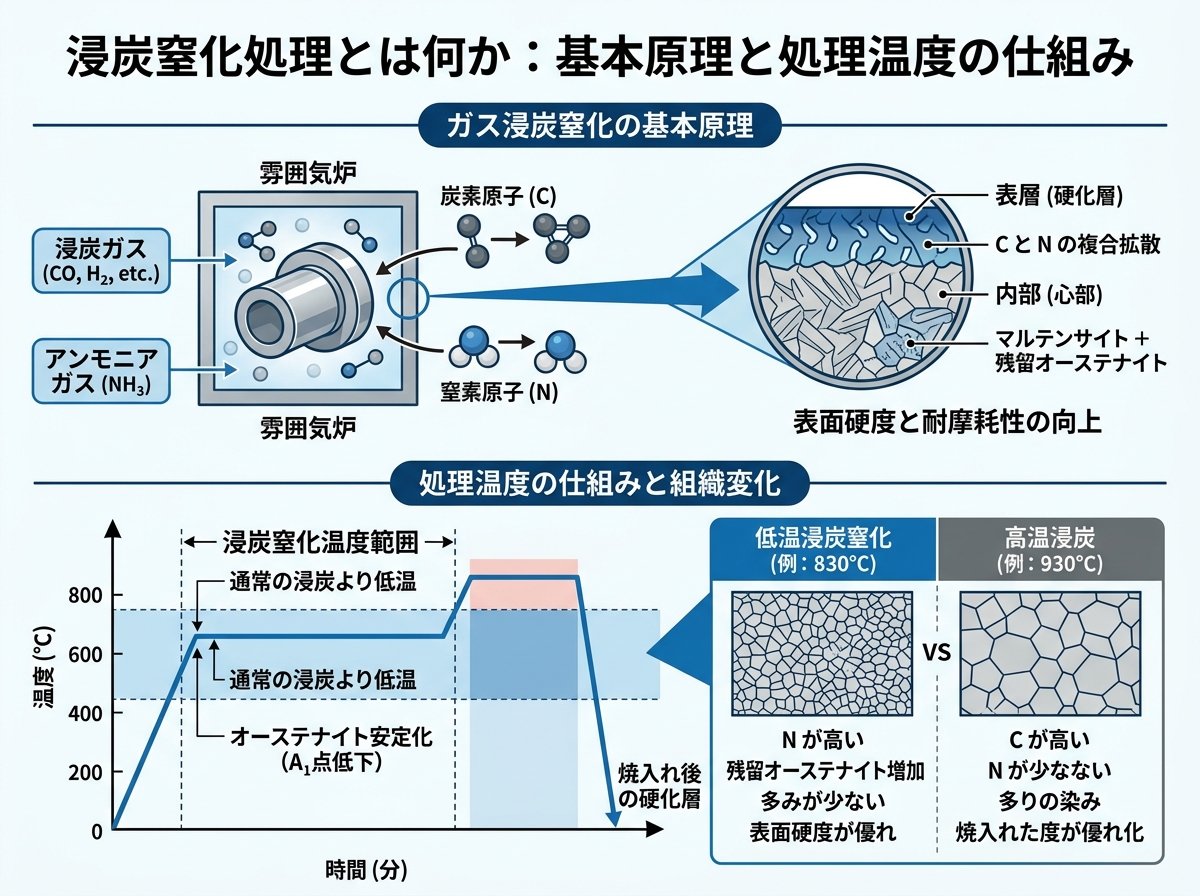

浸炭窒化処理とは何か：基本原理と処理温度の仕組み

浸炭窒化処理（英語：Carbonitriding）とは、鋼の表面に炭素（C）と窒素（N）を同時に浸透・拡散させたうえで焼入れを行い、表面層だけを硬化させる熱処理です。「浸炭浸窒処理」と呼ばれることもあります。

通常のガス浸炭は900℃以上の高温で炭素だけを鋼表面に浸透させますが、浸炭窒化処理では雰囲気ガスにNH₃（アンモニア）を数%添加することで窒素成分を同時に供給します。これにより、処理温度を850℃前後まで下げることが可能です。処理温度が低いということですね。

具体的な手順としては、ガス浸炭炉の雰囲気（RXガスなど）にアンモニアガスを混入し、NH₃が熱分解して生じた活性窒素を炭素と同時に鋼表面へ拡散させます。処理時間は目的とする硬化層の深さにもよりますが、おおむね15分から4時間程度が標準的です。処理後は油焼入れで急冷し、続いて150〜200℃程度で焼戻しを施すことが原則です。

重要な点として、処理中に生成される硬化層の深さは0.1〜0.8mm程度と浅めです。硬化層の深さは鋼板の厚みに例えると、名刺1枚（約0.1mm）から薄手のアルミ缶の壁（約0.7mm）程度のイメージです。この範囲をコントロールするために、処理温度と時間を精密に管理することが現場での品質管理の要になります。

なお、特別な設備は不要で、一般的なガス浸炭炉をそのまま流用できます。これは現場導入のハードルを下げる大きな利点です。

石井熱錬 コラムVol.3「浸炭窒化について」：処理温度・処理時間・硬化層深さに関する現場向けの詳細解説

浸炭窒化処理と浸炭処理の違い：処理温度・硬化層深さ・適用材料を比較

浸炭窒化処理と通常のガス浸炭処理は、一見似ているようで現場での使い分けが重要です。両者を主要な項目で整理すると、次のような違いがあります。

比較項目	浸炭窒化処理	ガス浸炭処理
処理温度	700〜900℃（一般的に850℃前後）	900〜1050℃
浸透元素	炭素（C）＋窒素（N）	炭素（C）のみ
有効硬化層深さ	0.1〜0.8mm（浅め）	0.5〜2.0mm（深め）
表面硬度	HV650〜850程度	HV700〜900程度
適用材料	SPCC・低炭素鋼など非合金鋼も可	S20C・SCM415などの肌焼鋼が主体
変形・歪み	低温のため少ない	高温のため生じやすい
耐衝撃性	硬化層が浅く低下しやすい	硬化層が深く比較的確保しやすい

最も注目すべき違いは、適用できる材料の範囲です。ガス浸炭では焼入れ性の低いSPCC（冷間圧延鋼板）や低炭素鋼には処理が困難です。しかし浸炭窒化処理では、NH₃ガス由来の窒素が鋼の焼入れ性を底上げするため、これらの安価な非合金鋼にも硬化処理が可能になります。材料コストを下げられるのが条件です。

また、処理温度が低いことは「熱によるひずみが少ない」という直接的なメリットにつながります。寸法精度が要求される精密部品では、後工程の研削加工量を減らせるため、リードタイムとコスト両面で効果があります。これは使えそうですね。

一方で、硬化層が浅いという点は軽視できません。ガス浸炭では0.5〜2.0mmの有効硬化層が得られるのに対し、浸炭窒化処理では0.1〜0.8mm程度にとどまります。ちょうど1円玉の厚みが約1.5mmですから、それより薄い範囲でしか硬化層を確保できないイメージです。大きな圧力や衝撃が繰り返しかかる部品では、この差が部品寿命に直結します。

MonotaRO「浸炭/浸炭窒化処理の種類と適用」：有効硬化層深さの定義（JIS G 0557基準）と材料ごとの適用事例が体系的に解説されています

浸炭窒化処理のメリット：低炭素鋼・SPCC・焼入れ性向上のポイント

浸炭窒化処理のメリットは大きく3つに集約されます。それぞれ現場での効果と直結する内容です。

🔵 **メリット①：SPCCや低炭素鋼へも適用できる**

最大の強みはここです。S20CやSCM415のような肌焼鋼を使わなくても、安価なSPCC（冷間圧延炭素鋼板）や炭素量0.1〜0.2%程度の低炭素鋼に対して表面硬化が可能です。窒素が焼入れ性を補助するため、もともと「焼が入りにくい」材料でも表面をマルテンサイト組織に変化させ、高硬度を得ることができます。

これは材料コストの削減に直結します。SCM415（クロムモリブデン鋼）と比べてSPCCは市場価格が大幅に安く、量産小物部品の材料費を抑えたい現場ではコスト面での優位性が出ます。

🔵 **メリット②：処理温度が低く変形・歪みが少ない**

ガス浸炭の900℃以上と比べて、浸炭窒化処理の850℃前後という温度差は熱処理後の変形量に大きく影響します。寸法精度が厳しい部品——たとえばシャッター用ギヤ、精密プレス部品、スクロールコンプレッサー部品など——では、処理後の研削取り代を最小化できるため、仕上げ加工の工数削減にもつながります。

🔵 **メリット③：焼戻し抵抗が大きく、高温環境でも硬度を保つ**

窒化処理が加わることで、焼戻し軟化抵抗が向上します。通常、熱処理した鋼は500℃程度の高温に晒されると表面硬さが低下しやすいのですが、浸炭窒化処理した鋼は窒素の影響でこの現象（熱なまり）が抑制されます。高温下で使用される部品にも対応できるということですね。

この性質はエンジン周辺部品など、摩擦熱が発生しやすい環境でも効果を発揮します。さらに、合金鋼に浸炭窒化処理を施した場合は、表層部が均一なマルテンサイト組織になるため、通常のガス浸炭で見られるような表層部の硬度低下（粒界酸化による軟化）も防ぐことができます。

熱処理技術ナビ「浸炭窒化処理のメリット・デメリット」：材料コスト低減と変形抑制のメリットを実務視点で整理した参考コラム

浸炭窒化処理のデメリットと失敗しない用途選定：耐衝撃性・硬化層の限界

メリットばかり注目されがちな浸炭窒化処理ですが、デメリットを見落とすと現場で大きなトラブルを招きます。厳しいところですね。

🔴 **デメリット①：硬化層が浅く、耐衝撃性が低下する**

有効硬化層深さが0.1〜0.8mm程度にとどまるため、繰り返し衝撃荷重がかかる部品では硬化層下の母材との境界で破損が生じやすくなります。特に歯車の歯元に繰り返し曲げ応力がかかる部品、重荷重条件のカム・シャフト類には、1.0mm以上の硬化層深さが求められるケースが多く、そうした用途には通常のガス浸炭や真空浸炭の方が適しています。

🔴 **デメリット②：残留オーステナイトが生成しやすい**

ガスを用いた浸炭窒化処理では、表層部にやや残留オーステナイトが生成する傾向があります。残留オーステナイトが多すぎると寸法安定性が低下し、使用中に経時変化（寸法変化・硬度変化）が起こりやすくなります。合金鋼に適用する際は特に注意が必要で、後工程でのサブゼロ処理（冷却処理）や焼戻し条件の最適化が重要です。

🔴 **デメリット③：用途選定を誤ると早期破損の原因になる**

「表面が硬くなる」という共通のメリットだけで処理を選んでしまうと、想定外のトラブルが起きます。衝撃荷重がかかる部品を浸炭窒化処理で仕上げた場合、表面の脆い硬化層から亀裂が入りやすくなります。用途に応じた処理選定が条件です。

• ✅ 浸炭窒化処理が向いている用途：摩擦・摺動が主な負荷である小型歯車、プレス部品、繊維機械部品、シャッター用ギヤ、精密スライド部品など




• ❌ 避けるべき用途：大きな衝撃や繰り返し曲げ荷重がかかる大型歯車、クランクシャフト本体、外径200mm以上の大形軸受など

なお、どの処理が最適かを判断するために「熱処理受託専門業者に試作品を依頼して処理後の断面硬さ分布を確認する」という手順を踏むことが、現場での失敗を防ぐ最も確実な方法です。処理条件と材料を確認してから発注することがメリットを最大化できます。

浸炭窒化処理の主な用途と適用部品：自動車から精密機械まで

浸炭窒化処理は産業分野を問わず幅広く採用されています。特に「摩耗に強く、寸法精度も保ちたい」というニーズが重なる部品に最適な処理です。

🚗 **自動車・二輪部品**

自動車部品では特に小型・中型の動力伝達部品に多く採用されています。具体的にはコンロッド、クランクシャフト（小型）、ミッションギヤ、オイルポンプギヤ、ピニオンシャフト、プラネタリーギヤ、リフターバルブなどが代表例です。カーエアコン用スクロールコンプレッサーの偏芯ブッシュにも浸炭窒化（浸窒焼入れ）が適用されており、低歪みと高強度を両立しています。

⚙️ **機械部品・産業機器**

事務機器のシャッター用ギヤ、繊維機械部品、建機部品、エアシリンダーなど幅広い摺動部品に使われています。シュレッダーカッターのような刃物部品にも採用例があり、耐摩耗性と適度な靭性のバランスが評価されています。

🏭 **電機・家電部品**

ブレーカー部品、ロック機構部品、プレス成形部品などにも採用されています。SPCCやS15Cのような安価な鋼材をそのまま使いながら、表面硬化を施すことで製品の信頼性を高めています。

📌 **用途選定の実務ポイント**

浸炭窒化処理が特に力を発揮するのは、次の3条件が重なる場面です。

• 材料コストをできるだけ抑えたい（SPCC・S15C等の安価材を使いたい）




• 処理後の変形・歪みを最小限にしたい（精密部品・薄板部品）




• 摩擦・摺動による表面摩耗が主な劣化モードである

逆に、衝撃荷重が主な負荷条件である場合は、深い硬化層が得られるガス浸炭や真空浸炭の採用を検討する必要があります。部品の負荷条件を整理してから処理を選ぶことが原則です。

旭千代田工業「浸炭窒化焼入れ：処理案内」：自動車・機械・家電部品への具体的な適用例と処理特性の一覧が確認できます

浸炭窒化処理を依頼する際の独自視点：処理業者の選定基準と発注時の確認ポイント

浸炭窒化処理の知識を得ても、実際には外部の熱処理業者に委託するケースがほとんどです。ここでは、発注側として知っておくべき実務的なポイントを整理します。検索上位記事にはほとんど書かれていない視点です。

📋 **発注前に確認すべき情報5点**

• ① 材料（鋼種）の明示：SPCC・S20C・SCM415など具体的な鋼種を伝える。鋼種によって処理条件が変わるため、「鉄の部品」という曖昧な伝え方では品質が安定しません。




• ② 有効硬化層深さの指示：「0.2mm以上」「0.3〜0.5mm」のようにJIS G 0557に基づいた数値で指定する。「硬くしてほしい」という言葉だけでは確認のしようがありません。




• ③ 表面硬度の要求値：HV（ビッカース硬さ）で数値指定するのが基本です。たとえば「HV650以上」のように明記します。




• ④ 変形・歪みの許容値：精密部品の場合は、処理後の寸法変化の許容範囲（例：±0.05mm以内）を事前に伝えておくと業者も対処しやすくなります。




• ⑤ 焼戻し温度の確認：一般的に150〜200℃で焼戻しを行いますが、これを200℃超で実施すると有効硬化層深さのJIS測定が正確にできなくなります。品質確認の方法と焼戻し条件はセットで確認することが大切です。

🔍 **業者選定で見るべきポイント**

設備面では、連続式浸炭炉（ローラーハース式・プッシャー式など）を持つ業者は大量処理に適しており、品質の安定性が高い傾向があります。一方、バッチ式炉のみの業者は少量多品種に強く、試作品の処理には向いています。

また、「冷却剤（焼入れ油）の種類を複数持っているか」という点も確認する価値があります。コールドクエンチ・ホットクエンチなど焼入れ油の油温によって変形量が変わるため、精密部品を扱う業者は複数の油種を使い分けているのが理想です。これは現場で役立つ知識です。

なお、発注する部品が医療機器・食品機械・航空宇宙用途に関わる場合は、熱処理業者のJIS Q 9001（ISO 9001）や航空宇宙向けのNadcap認証の有無を確認しておくことも重要です。

東研サーモテック「浸炭・浸炭窒化」：処理設備ラインナップと冷却剤の種類（コールド〜ホット系）が一覧で確認でき、業者比較の参考になります
