scm440調質硬度の基礎と熱処理の選び方ガイド

scm440 調質 硬度の基礎から現場実践まで

調質後の硬度が同じHRC30でも、衝撃値は2.6倍も変わることがあります。

SCM440の調質とはなにか：焼入れ焼戻しの基本を理解する

SCM440における「調質」とは、焼入れと高温焼戻しをセットで行う熱処理のことを指します。単なる焼入れとは明確に異なります。焼入れだけでは鋼はマルテンサイト組織になり、硬度は高くなりますがガラスのように脆い状態です。そこに高温焼戻し（一般的に530〜630℃）を加えることで、硬度をある程度落としながら靭性（粘り強さ）を大幅に回復させるのが調質の本質です。

SCM440はクロム（Cr：0.90〜1.20%）とモリブデン（Mo：0.15〜0.30%）を含むクロムモリブデン鋼で、炭素量は0.38〜0.43%です。これらの合金元素が焼入れ性を高め、大型部品でも内部まで均一に硬化できる性質を持っています。S45Cと炭素量はほぼ同じですが、焼入れ性の差は格段に大きいです。

JIS規格（G4053）での調質後の機械的性質は以下の通りです。

項目	規格値
引張強さ	980 N/mm² 以上
降伏点	835 N/mm² 以上
伸び	12% 以上
絞り	45% 以上
シャルピー衝撃値	59 J/cm² 以上
硬さ（HBW）	285〜352

硬さのHBW285〜352をHRC換算するとおおよそHRC30〜37の範囲に相当します。これが基本です。現場でよく使われる「SCM440調質材」とは、上記の処理が施された状態の材料を指します。

調質という熱処理は、「強度と靭性のバランスをとる」ことが最大の目的です。高い引張強さと同時に、衝撃に耐えられる粘り強さを両立させます。軸、歯車、ボルト、航空機脚部品など、繰り返し荷重や衝撃荷重が加わる重要部品に広く採用されている理由がここにあります。

阪神メタリックス：SCM440の機械的性質・成分・用途の詳細データ

SCM440の調質硬度の数値読み方：HBW・HRC・HRBの換算と実用範囲

現場でSCM440の硬度を扱う際、HBW（ブリネル硬度）・HRC（ロックウェルCスケール）・HRB（ロックウェルBスケール）の3種類の表記が混在して混乱することがあります。表記の違いを把握しておくことが重要です。

まず基本的な換算の目安を整理します。

硬度表記	SCM440調質後の値	備考
HBW（ブリネル）	285〜352	JIS規格の公式表記
HRC（ロックウェルC）	約30〜37	現場で最も多く使われる
HRB（ロックウェルB）	約105〜109	軟らかめの材料で使われる

調質材として市販されているSCM440の硬度は、おおよそHRC30前後に管理されているものが多いです。切削加工を前提とした調質材では、HRC30〜HRC40の範囲が切削可能とされています。HRC40を超えると切削工具への負担が大きくなり、加工コストが跳ね上がることも珍しくありません。

一方で、設計側が「調質硬度HRC30」と図面指示した場合と、熱処理屋さんが「焼戻し後HRC30」を確認して合格とした場合で、最終的な部品性能が大きく異なるケースがあります。これが非常に重要な落とし穴です。

つまり、硬度が同じでも強度・靭性が全然違う可能性があります。

具体的には、焼入れが不完全だった場合でも、焼戻し後の表面硬度がHRC30を示すことがあります。この場合、引っ張り強さはほぼ同じでも、衝撃値はおよそ49 J/cm²と、完全焼入れ材の127 J/cm²と比べて約60%も低下してしまいます（「鉄鋼材料選定のポイント/大和久重雄」より）。硬度だけ確認して合格にするのは危険です。

重要な部品の場合は、焼入れ後の硬度（完全焼入れの確認）と焼戻し後の硬度を別々に管理する運用が望ましいです。

tec-note：SCM440の完全焼入れ・不完全焼入れの比較データ（衝撃値の差を確認できます）

SCM440の調質硬度に影響する焼戻し温度と質量効果の関係

SCM440の調質後の硬度は、「焼戻し温度」と「質量効果（部品の大きさ）」の2つによって大きく左右されます。現場でよくある硬度のばらつきや、思ったより硬くならない・柔らかすぎるといったトラブルの多くはここに起因します。

**焼戻し温度と硬度の関係**について、JIS規格が定める基本熱処理条件は以下の通りです。

工程	温度範囲	冷却方法
焼入れ	830〜880℃	油冷
焼戻し	530〜630℃	空冷

焼戻し温度が高いほど硬度は下がり、靭性は上がります。逆に低温焼戻しでは硬度は高く保たれますが靭性が低下します。SCM440で調質硬度HRC30〜37を得るためには、530〜630℃の高温焼戻しが必要です。

ここで注意が必要なのが**焼戻し脆性域**です。Cr鋼やCr-Mo鋼の一部は450〜550℃付近で焼戻すと衝撃値が急激に低下する「焼戻し脆性」が発生します。SCM440はMo添加により焼戻し脆性の傾向は比較的低いとされていますが、注意は必要です。この温度域を避けた管理が推奨されます。

次に**質量効果**の問題です。

部品の直径が大きくなればなるほど、冷却速度が遅くなり芯部まで十分な焼入れが入りにくくなります。これを「質量効果」と呼びます。小型部品なら問題ありませんが、たとえばφ100mm以上の大径シャフトでは、SCM440であっても芯部の硬度が設計値を下回るケースがあります。

S45Cと比較した場合、SCM440の焼入れ性の優位性は明確です。ジョミニー試験（一端焼入れ法：JIS G0561）での焼入れ性曲線を見ると、S45Cが水冷端から少し離れるだけで急激に硬度低下するのに対して、SCM440はなだらかな曲線を描き、遠くまで高い硬度を維持します。それでも「質量効果ゼロ」ではありません。大径材を設計する場合は、焼入れ性を保証したSCM440H（JIS G4052）を選定し、さらにメーカーや熱処理業者と事前に確認することが原則です。

質量効果への対応が条件です。

機械設計メモ：焼き入れ硬度を材料別に比較、質量効果とジョミニー試験の解説（SCM440含む）

SCM440調質材の選び方と高周波焼入れとの組み合わせ方

SCM440を使う際、最初から調質済みの材料（調質材）を購入するか、素材から加工後に調質するかで、工程・コスト・品質が大きく変わります。これは意外と知られていない選択肢の話です。

**調質材（市販の調質済み材）を使う場合**

市販されているSCM440調質材は、あらかじめHRC28〜35程度に調質された状態で出荷されています。そのまま切削加工して部品を作ることができるため、熱処理工程が省け、熱処理後の歪みも発生しません。これは使えそうです。

ただし、注意が必要なのは「切削後に再度熱処理をすると調質効果が失われる」点です。調質材を買って削り、そのままでは硬度が不十分な場合に再び焼入れを行うと、調質によって整えた組織が崩れます。最終的にどの硬度で使用するかを先に決めてから材料・工程を設計することが重要です。

**調質材を高周波焼入れする場合**

よく使われる組み合わせが「SCM440調質材＋高周波焼入れ」です。全体の強度・靭性は調質で確保しつつ、摺動面や歯面など局所的に高硬度（HRC50〜57程度）が必要な部位だけを高周波焼入れで表面硬化させる方法です。

この方法では、素材から調質→加工→高周波焼入れという工程になり、熱処理が2回になりがちです。しかし、あらかじめSCM440調質材（またはSCM440系プリハードン鋼のPX5、硬度HRC30相当）を購入することで、焼入れ歪みなしにそのまま仕上げ加工でき、その後に必要部位のみ高周波焼入れができます。熱処理が1回で済みます。

方法	熱処理回数	歪み	表面硬度
素材→調質→加工→高周波	2回	調質時に発生	HRC50〜57
調質材（市販）→加工→高周波	1回	少ない	HRC50〜57

緊急対応で焼入れ部品が必要な場合、調質材に硬質クロムメッキを施して代用する手法もあります。その場合は母材硬度がある程度高い（HRC40程度の）調質材を使うことが推奨されます。地盤が軟らかいと建物の耐久性が落ちるように、母材が柔らかいと硬質クロムメッキの耐久性も落ちるからです。

中途半端ネット：SCM440調質材と高周波焼入れの工程最適化、プリハードン鋼との使い分け

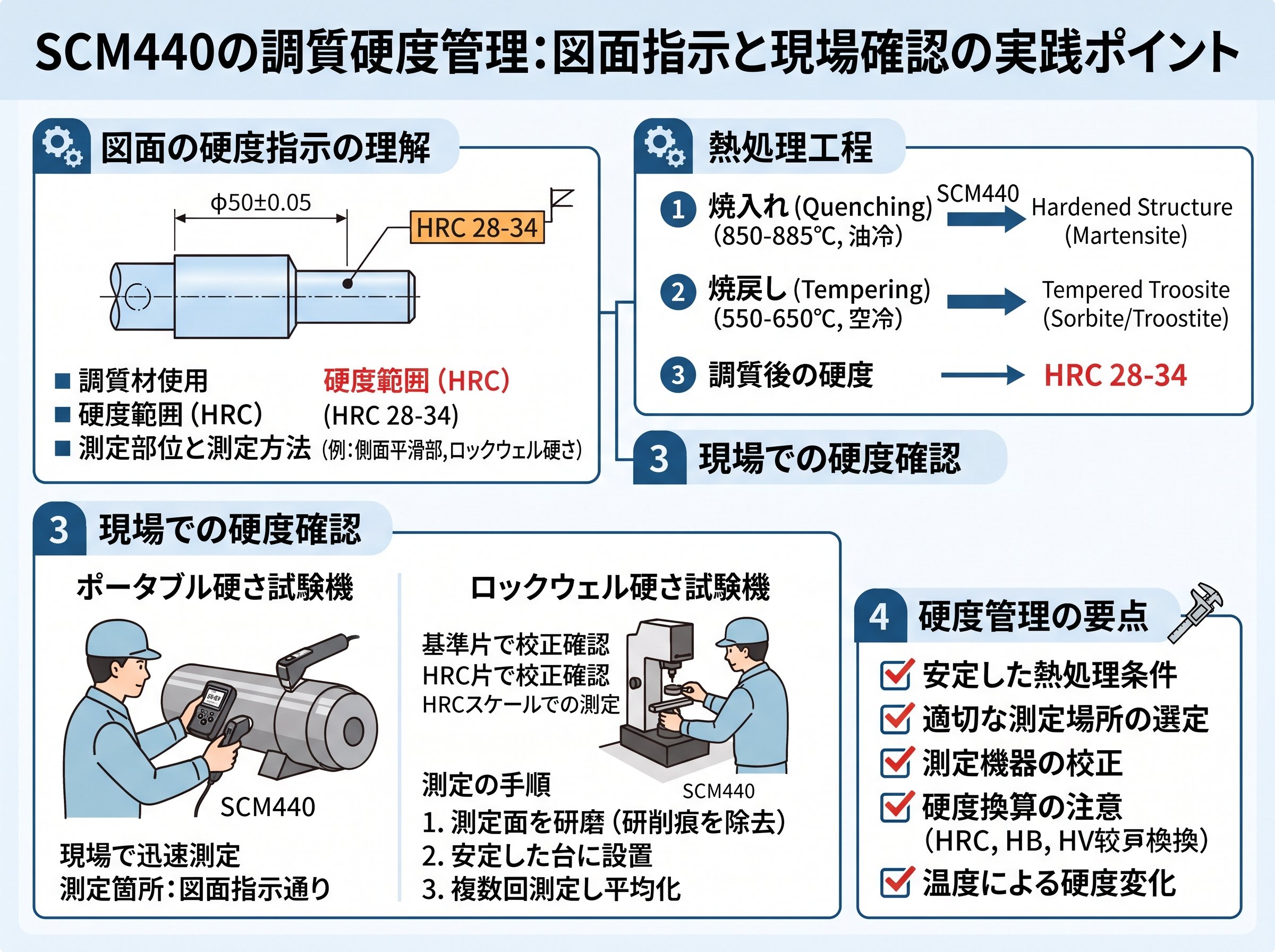

SCM440の調質硬度管理：図面指示と現場確認の実践ポイント

SCM440を使った部品の品質を守るうえで、図面への硬度指示と現場での確認方法は非常に重要です。硬度指示が曖昧だと、熱処理業者が単に焼戻し後の硬度を確認するだけで合格にしてしまい、本来求める強度・靭性が確保されない事態が起こります。

**図面指示の基本ルール**

硬度は必ず範囲で指定します。「HRC30」という単一値ではなく、「HRC28〜34」のように幅を持たせます。一般にHRCで4〜5ポイントの幅が現実的です。指示の例は以下の通りです。

• 調質 HRC28〜34（全体調質の場合）




• 高周波焼入れ焼戻し HRC50〜57（表面処理の場合）




• 調質後、部分的に高周波焼入れ 表面硬さ HRC50〜57、有効硬化層深さ 1〜2mm

高周波焼入れのような表面焼入れでは、「表面硬さ」と「有効硬化層深さ」をセットで指示することが大切です。これが条件です。

**現場での硬度確認の注意点**

焼入れ後の硬度確認を焼戻し後のみで行っている場合は注意が必要です。前述の通り、不完全焼入れでも焼戻し後の硬度がスペックを満たすことがあります。重要部品では以下の2段階確認が推奨されます。

• ①焼入れ直後の硬度確認（HRC55以上を目安に完全焼入れを確認）




• ②焼戻し後の硬度確認（調質硬度の規定範囲内に入っているか確認）

この2段階確認によって、不完全焼入れに気づかないまま合格にしてしまうリスクを大きく減らすことができます。

**プリハードン鋼（PX5等）との比較**

どうしても熱処理工程を省きたい場合、SCM440系のプリハードン鋼が選択肢になります。PX5はSCM440系でHRC30に仕上げられており、購入後そのまま仕上げ加工まで進められます。熱処理歪みのリスクがほぼないのが最大のメリットです。ただし材料コストは調質材よりやや高くなります。コスト増加幅と熱処理工数を比較検討したうえで採用するかを判断するのが現実的です。

また、ミルシートに記載されている熱処理硬さと、実際の部品での硬さが必ず一致するわけではない点も見落とされがちです。ミルシートはJIS規格などで定められた試験片での測定値であり、実際の部品形状や寸法によって異なる結果が出ることがあります。公差の厳しい重要部品では、現物での硬度測定を省略しないことが原則です。

研削砥石の技術情報：SCM440の成分・機械的性質・硬度の詳細データ

SCM440調質硬度の独自視点：硬度指示の「曖昧な範囲」が品質トラブルを引き起こす理由

多くの金属加工現場では、「SCM440調質 HRC30程度」という図面指示がよく見られます。しかしこの「程度」という表現が、実は品質トラブルの温床になっています。これは意外ですね。

硬度指示の幅が広すぎる場合（たとえばHBC230〜300という範囲設定）、歯車の歯切り加工性は良くなりますが、強度マージンが不足するケースがあります。逆にHBW293〜341という狭い範囲を設定すると、加工性は悪化して工具寿命が短くなり、コストが増加します。歯切り加工を前提とするなら、JIS規格のHBW285〜352をそのまま適用するのではなく、HBW240〜300に設定し直すといった実例もあります。

つまり、「硬度範囲は部品の用途に合わせて設計するもの」という認識が大切です。

以下のように、用途別に硬度の考え方は変わります。

用途	優先事項	推奨硬度範囲の考え方
シャフト・軸類	靭性・疲労強度	HRC28〜34（高温焼戻し重視）
歯車（歯切り加工後）	加工性＋強度のバランス	HBW230〜270（加工性を考慮）
高周波焼入れ前の素材	全体靭性確保	HRC25〜35（高周波後の仕上げ前提）
調質後そのまま使用する部品	強度・耐摩耗性	HBW285〜352（JIS規格値準拠）

さらに現場でありがちな落とし穴として、「焼入れ後の検査を省略して焼戻し後のみ硬度確認する」運用があります。完全焼入れと不完全焼入れで焼戻し後の硬度は同じHRC30になることがあります。しかし衝撃値は完全焼入れで127 J/cm²に対して不完全焼入れでは49 J/cm²と、約3分の1近くまで落ちます。硬度が合格でも衝撃に弱い部品が出荷されるリスクは、決して低くありません。

重要部品では硬度確認は2段階が必須です。

このような品質リスクを防ぐには、以下の運用を定着させることが有効です。

• 📋 熱処理仕様書（焼入れ温度・焼戻し温度・冷却方法）を作成して記録に残す




• 🔍 焼入れ直後と焼戻し後の2段階で硬度を測定する




• 📐 図面の硬度指示は範囲（HRC28〜34など）で記載し、「程度」「前後」などの曖昧な表現を避ける




• 🏭 大径材（φ50mm以上が目安）では質量効果を事前に熱処理業者と確認する

硬度の数値だけを追いかけるのではなく、その背景にある焼入れの完全性と組織状態を管理する視点が、高品質な部品づくりの要です。現場で「硬度OKだから合格」という判断が積み重なると、見えないところで部品の信頼性が損なわれていきます。SCM440の性能を本当に引き出すためには、硬度管理を「数値の確認」から「熱処理プロセスの管理」へとレベルアップさせることが求められます。

OKWave（モノタロウ版）：SCM440の調質硬度範囲の設計変更事例と加工性・強度のバランスに関する専門家回答
