切削加工において切りくずの形状は加工状態を知る重要な手がかりです。流れ形、せん断形、き裂形、むしれ形の特徴と原因を解説し、切りくずから読み取れる問題点と改善方法を詳しく解説します。あなたの工場では切りくずを有効活用していますか？
硬質クロムメッキ膜厚最大値で最適な加工方法
硬質クロムメッキは1μm～1000μmの膜厚範囲で施工されますが、膜厚を最大化する際の制限要因や最適な加工プロセス、均一性を確保する手法について知りたくありませんか？
金属加工ガイド
硬質クロムメッキ膜厚の最大値における加工管理

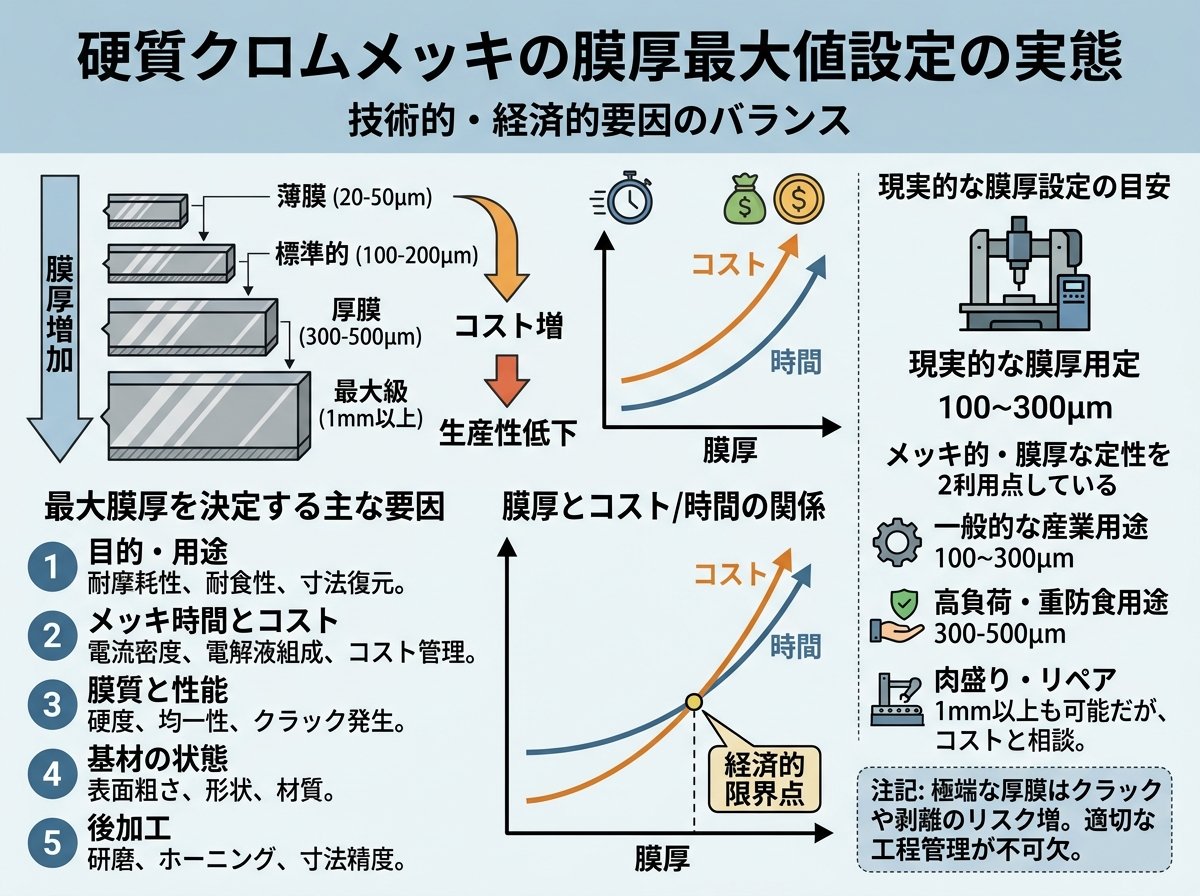

硬質クロムメッキの膜厚最大値設定の実態
硬質クロムメッキの膜厚は1μmから1000μmの範囲で対応可能とされていますが、実際の加工では膜厚によって施工方法が大きく異なります。一般的な基本膜厚は10μmから30μmの範囲であり、これを超える厚さのメッキは「厚メッキ」または「肉盛りメッキ」と呼ばれる特殊プロセスとなります。
50μmから100μmの厚膜メッキを施工する場合、電気を10時間前後流す必要があり、さらに厚い100μmから300μmの肉盛りメッキの場合は丸1日程度の通電時間が必要です。最大膜厚の実績として、300μm程度までのメッキが工業規模で達成されており、これが実務レベルでの最大値として認識されています。
膜厚を最大値に設定する際は、対象製品の材質や形状、使用環境といった要件を総合的に判断し、膜厚の上限を決定することが重要です。一定の膜厚を超えるとクラックが発生する傾向があり、これが耐食性の低下につながるため注意が必要です。
硬質クロムメッキ膜厚の均一性確保と補助電極の役割
硬質クロムメッキは均一電着性が他のメッキ方法より悪いという特性があり、複雑な形状へのメッキでは凸部に多く、凹部に少なく析出する傾向が顕著です。この不均一性を解決するために、製品形状に応じた補助電極（補助陽極・補助陰極）と遮蔽板の設置が必須となります。
凹んだ部分など電流密度が低くなる箇所には補助陽極を取り付けることで、電流分布を改善します。一方、製品端部などの高電流密度部ではメッキが焦げてしまう問題が発生するため、電流の逃がし先として補助陰極を配置します。さらに、高電流密度部付近の陽極と陰極の間に遮蔽板を挿入することで、電流集中を防ぎます。
これらの補助電極と遮蔽板は製品ごとに設計・製作する必要があり、加工コストに影響します。電流密度分布の改善技術は各メッキ工場のノウハウの中核であり、膜厚均一性の要求に応える生産体制の構築に直結しています。
硬質クロムメッキ膜厚の上限決定における課題とクラック発生メカニズム
膜厚を増加させると、硬質クロムメッキに内部応力が蓄積され、一定の厚さを超えるとクラックが発生します。このクラック発生が膜厚上限の最大の制限要因です。薄膜の場合、クラックが基材にまで達しやすく、湿度の高い環境では錆の発生につながるため、防錆油の塗布が推奨されます。
クラック発生の傾向は膜厚が厚くなるほど顕著になり、数百μm級の肉盛りメッキではクラック対策がプロセス設計の重要な要素になります。メッキ後の研磨工程を組み込むことで、表面のクラックをある程度軽減できますが、完全な除去は困難です。
硬質クロムメッキの膜厚が増加するにつれ、バリやピンホール（小さな穴）といった欠陥も増加しやすくなります。膜厚最大化を追求する場合、これらの欠陥に留意し、メッキ後の研磨や仕上げプロセスを適切に組み込む必要があります。
硬質クロムメッキ膜厚と硬度・耐食性の相関性
膜厚と硬度の関係は、硬質クロムメッキの性能評価において最も重要な指標です。JIS H8615規格では、20μmのビッカース硬度がHV750以上と規定されており、膜厚が25μm以上に達すると硬度はHV800～1000の範囲に入ります。この硬度値は電気メッキ全般の中でも最高レベルであり、耐摩耗性の優位性を示しています。
耐食性の観点からは、10μm以上の膜厚で大気中での比較的良好な耐食性が実現され、さらに下地メッキを組み合わせることで耐食性が一層向上します。ただし、膜厚が最大値に近づくとクラックの増加により耐食性が低下する逆相関が生じるため、最適な膜厚の設定が重要です。
膜厚による性能差は用途によって異なります。摺動が伴う部位では高硬度を優先して厚膜化し、腐食環境では適度な厚さと下地メッキの組み合わせで耐食性を重視する判断が必要です。
硬質クロムメッキ膜厚最大値施工における通電時間と生産効率
膜厚と通電時間の関係は、硬質クロムメッキの生産計画を立案する際の重要なパラメータです。基本膜厚である10μmから30μmの場合、短時間で施工可能であり、生産効率が比較的高い状態が保たれます。しかし膜厚が厚くなるに従い、指数関数的に通電時間が増加します。
50μmから100μmの厚膜メッキは約10時間の通電を要し、さらに100μmから300μmの肉盛りメッキに至ると約1日（24時間近く）の通電期間が必要になります。この長時間通電により、メッキ槽の温度管理がより厳格になり、不純物の蓄積や電解質濃度の変動といった管理項目が増加します。
長時間通電による課題として、槽内温度の上昇に伴う電流効率の低下があります。硬質クロムメッキは元々電流効率が悪い（数十パーセント程度）という特性があり、膜厚増加に伴い余分な電力消費が増加します。生産効率と膜厚要求のバランスを考慮し、必要最小限の膜厚設定を行うことが、総合的なコスト削減につながります。
参考リンク
硬質クロムメッキの膜厚管理技術と電流密度分布の最適化方法について、実務レベルの技術情報が掲載されています。
クロムメッキの膜厚について - 硬質クロムめっきに特化
硬質クロムメッキの膜厚に応じた硬度特性、耐食性、耐摩耗性の関係性と、クラック発生メカニズムに関する詳細な解説があります。
