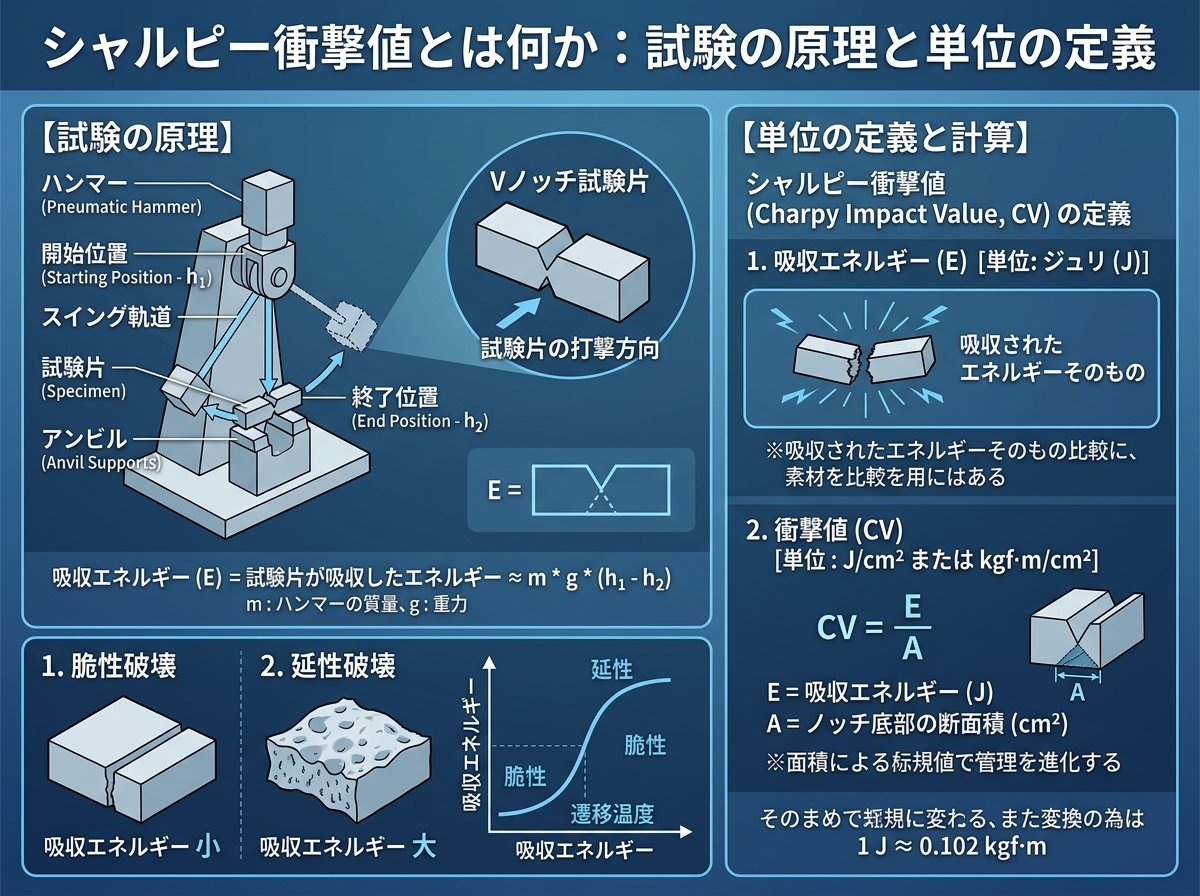

シャルピー衝撃値とは何か：試験の原理と単位の定義

シャルピー衝撃試験とは、切り欠き（ノッチ）を入れた金属試験片に振り子式ハンマーを振り下ろし、試験片が破断するときに吸収したエネルギーを測定する試験です。この試験を考案したのは19世紀末のフランスの技術者、ジョルジュ・シャルピー（Georges Charpy）であり、1901年に発表されて以来、今日まで金属材料の靭性評価の主役として機能しています。

試験の原理はシンプルです。ハンマーを一定の高さから振り下ろし、試験片を破断させたあとに再び振り上がるハンマーの高さを測定します。振り下ろし前の位置エネルギーから振り上がり後の位置エネルギーを差し引いた値が、試験片の破断に使われた「吸収エネルギー（単位：J＝ジュール）」です。これが基本の計測値です。

ここで重要なのが「シャルピー衝撃値」と「吸収エネルギー」の区別です。吸収エネルギー（K）はジュール単位で表される純粋なエネルギー量ですが、シャルピー衝撃値はこの吸収エネルギーを試験片の切欠き部の断面積で割った値を指します。計算式は以下のとおりです。

項目	計算式	単位
吸収エネルギー	打撃前後のハンマー位置エネルギー差	J（ジュール）
シャルピー衝撃値	吸収エネルギー ÷ 切欠き部断面積	J/cm²

標準試験片の寸法はJIS Z 2242で定められており、長さ55mm・幅10mm・厚さ10mmの角棒にVノッチ（深さ2mm、角度45°）またはUノッチ（深さ5mm）が加工されます。切欠き部の断面積は一般的に0.8cm²（= 8mm × 10mm）です。つまり、吸収エネルギーが80Jの場合、シャルピー衝撃値は80 ÷ 0.8 = 100 J/cm² となります。

つまり「吸収エネルギーと衝撃値は別物」が原則です。現場で数値を読み取る際には、どちらの値が記載されているかを必ず確認してください。

シャルピー衝撃試験の原理と定義（Wikipedia）

シャルピー衝撃値の単位J/cm²・kJ/m²・kgf・m/cm²の違いと換算

現場でよく混乱が起きるのが、単位の種類の多さです。規格書や古い設計図面にはさまざまな単位が混在しており、これを同じ土俵で比べようとすると重大な数値誤差が生じます。金属加工の現場では特に注意が必要な場面です。

現在、金属材料の分野でよく登場する単位は大きく3種類あります。

単位	使用場面	備考
J/cm²	国内JIS規格（金属材料）	現行の主流単位
kJ/m²	プラスチック・国際規格ISO	金属分野でも一部使用
kgf・m/cm²	旧規格・旧カタログ	SI移行前の単位

最大の落とし穴は、「J/cm²」と「kJ/m²」は実は同じ単位系という点です。1 J/cm² = 10 kJ/m² という関係があります。これは次のように変換できます。

• 1 J/cm² = 1 J ÷ (1×10⁻⁴ m²) = 10,000 J/m² = 10 kJ/m²

つまり、数値だけ見ると「100 J/cm²」と「1,000 kJ/m²」は同じ材料の試験結果ということです。これを知らずに数値だけを比較すると、10倍の誤差が生まれます。

もうひとつ重要な換算は旧単位「kgf・m/cm²」からの変換です。SI単位系が普及する前の日本では、衝撃値をkgf・m/cm²で表記することが一般的でした。

• 1 kgf・m/cm² ≒ 9.8 J/cm²（厳密には9.80665 J/cm²）

例えば古い材料規格書に「衝撃値：5 kgf・m/cm²」とあれば、現行のJ/cm²に直すと約49 J/cm²になります。この換算をせずに「5」という数値だけを拾って設計に使えば、実際の靭性値の約10分の1で材料を選んでしまうことになります。痛いですね。

現行のJIS Z 2242では、吸収エネルギー（K）そのものをジュール（J）単位で記録・報告することが基本となっています。一方、日本国内の鋼材規格（たとえばJIS G 3201炭素鋼鍛鋼品など）では今なおJ/cm²で衝撃値が規定されているケースがあります。同じ社内でも古い仕様書と新しい規格書を混在させて使っている場面では、必ず単位を確認してから数値を比較するという習慣が条件です。

JIS Z 2242:2018 金属材料のシャルピー衝撃試験方法（kikakurui.com）

シャルピー衝撃値の読み方：VノッチとUノッチで数値が変わる理由

シャルピー衝撃値の単位を正しく理解するだけでは不十分で、もうひとつ見落とされがちな要素があります。それが「ノッチ形状」です。同じ材料でも、VノッチとUノッチとでは衝撃値が大きく異なるため、単純に数値だけを比べることは危険です。

VノッチはV字型の切り欠きで、ノッチ角度45°・深さ2mm・底部の半径0.25mmが標準仕様（JIS Z 2242）です。応力集中が鋭くなるため、材料の脆性傾向を敏感に評価できます。一方、UノッチはU字型で深さ5mm・底部の半径1mmが標準であり、切欠きの底部が丸いぶん応力集中が穏やかで、一般的にVノッチよりも高い吸収エネルギーを示す傾向があります。

これは使えそうです。たとえば同じ低合金鋼でも、Vノッチ試験では吸収エネルギーが30〜50J程度に見えるところが、Uノッチ試験では100J超になることも珍しくありません。

• ⚡ VノッチとUノッチを混同して比較した場合：材料の靭性が実際よりも「高い」と誤判定するリスクがある




• ⚡ サブサイズ試験片（厚さ7.5mm・5mm・2.5mm）：標準試験片（10mm）と直接比較できない

また、衝撃刃（ハンマーの先端形状）の半径も結果に影響します。JIS Z 2242では衝撃刃の半径として「2mm」と「8mm」の2種類が規定されています。吸収エネルギーの記号もそれぞれ「KV2・KU2」「KV8・KU8」と表記が分かれており、異なる条件のデータを比較することはできません。これが基本です。

試験条件の違いを整理した上で数値を比較することが、正確な材料評価の第一歩です。試験成績書や材料証明書を受け取った際は、まず「ノッチ形状」「衝撃刃半径」「試験温度」「試験片寸法」の4点を確認する習慣をつけると良いでしょう。

シャルピー衝撃試験のJIS規格と試験片の詳細（昭和製作所）

シャルピー衝撃値と温度の関係：遷移温度を無視すると脆性破壊を招く

シャルピー衝撃値を語る上で、単位と同じくらい重要なのが「試験温度」との関係です。金属材料、特に炭素鋼や低合金鋼（体心立方格子構造を持つ材料）は、温度が下がると衝撃値が急激に低下する「低温脆性」という現象を示します。

常温では衝撃値200 J/cm²を超えていた材料が、零下20℃になると20 J/cm²以下に落ち込むというケースも珍しくありません。これは同じ材料の話です。数値だけ見ると10分の1になってしまう計算です。

この劇的な変化が起きる温度帯を「延性脆性遷移温度（DBTT：Ductile-Brittle Transition Temperature）」と呼びます。遷移温度以下では、材料はほとんど塑性変形せずに一気に破断する「脆性破壊」が起きやすくなります。歴史的に見ても、この低温脆性が大事故の引き金になった事例があります。

• 🚢 タイタニック号（1912年）：船体の外板に不純物（リン・硫黄）を多く含む鉄板が使われ、遷移温度が27℃と高かったため、海水温-2℃の環境で脆性破壊を起こしたと考えられている




• 🚢 リバティ船（第二次世界大戦中）：約2700隻中1031隻で損傷・事故が報告され、200隻以上が沈没または使用不能に。原因の一つが低温脆性と溶接不良であった

遷移温度の定義にはいくつかの方法があり、「吸収エネルギーが41J（または27J）になる温度」「脆性破面率が50%になる温度」「横膨出量が0.9mmになる温度」などが実務でよく使われます。どの定義を採用するかは規格や用途によって異なるため、試験報告書を読む際は定義の確認が必須です。

低温環境で使用される設備（冷凍倉庫の構造材、液化ガス配管、北洋での船体）では、常温での衝撃値だけで材料を選ぶことは非常に危険です。使用最低温度を下回る条件でのシャルピー試験データを取得・確認することが原則です。

このような低温靭性の評価に対応している試験機関や試験片製作の依頼先を選ぶ際は、液体窒素（-196℃対応）やドライアイス(-78℃対応）の冷却環境が整っているかどうかを確認するのが第一歩です。

低温脆性とシャルピー衝撃試験の関係を詳しく解説（東金属工業）

シャルピー衝撃値の活用場面と単位を間違えないための実務チェックポイント

シャルピー衝撃値はさまざまな産業分野で活用されています。それぞれの用途に応じた単位や規格の読み方を理解しておくことが、現場での判断精度を上げることに直結します。

まず、シャルピー衝撃試験が活用される代表的な分野を挙げます。

• ⚓ 造船・海洋構造物：極低温の海洋環境での脆性破壊防止。使用鋼材の衝撃吸収エネルギーをJIS G 3131やJIS G 3106などの規格で確認する




• 🏗️ 建築・橋梁：冬季の低温環境での靭性確保。建築構造用鋼材（SM材・SS材など）に衝撃試験が要求される場合がある




• ⚙️ 圧力容器・配管：高圧流体・低温流体（LNG等）に接する機器。冷凍保安規則など法規制と連動した試験が必要




• 🚗 自動車・機械部品：衝突安全部品・高強度構造材の靭性確認。高張力鋼でも衝撃靭性を確保することが求められる




• ☢️ 原子炉圧力容器：照射脆化の評価に使用。最も厳格な管理基準が求められる分野のひとつ

実務での単位ミスを防ぐために、以下のチェックポイントを確認する習慣を持つことをお勧めします。

確認項目	チェック内容
単位の種類	J/cm²か、kJ/m²か、kgf・m/cm²か。古い資料は要注意
吸収エネルギーと衝撃値の区別	J単体（吸収エネルギー）か、断面積で割った値（衝撃値）かを確認
ノッチ形状	VノッチかUノッチか。形状が異なると数値の直接比較はできない
試験温度	常温（室温）か、低温試験か。低温環境での使用なら低温データが必須
試験片サイズ	標準（10mm）かサブサイズ（7.5mm・5mm・2.5mm）か。サブサイズは直接比較不可
衝撃刃の半径	2mmか8mmか（KV2・KV8・KU2・KU8）

特に古い製造仕様書や海外規格書が混在するプロジェクトでは、単位の不統一によるミスが発生しやすい状況です。JIS規格とASTM規格、EN規格が入り混じるケースでは、試験機関に対して使用する規格名と単位系を明示的に指定して依頼するのが確実な方法です。

現場の設計や品質保証担当者が「吸収エネルギー値（J）で統一する」「試験成績書には温度・ノッチ形状・衝撃刃を必ず記載させる」といったルールを社内で整備しておくことが、長期的な品質トラブルの防止につながります。試験成績書のフォーマットを標準化して、確認に注意すれば大丈夫です。
