クランクプレスの構造と動力伝達の仕組みを完全解説

クランクプレスを「なんとなく使えている」状態では、トラブル時に原因を特定できず、金型破損で数十万円単位の損失につながることがあります。

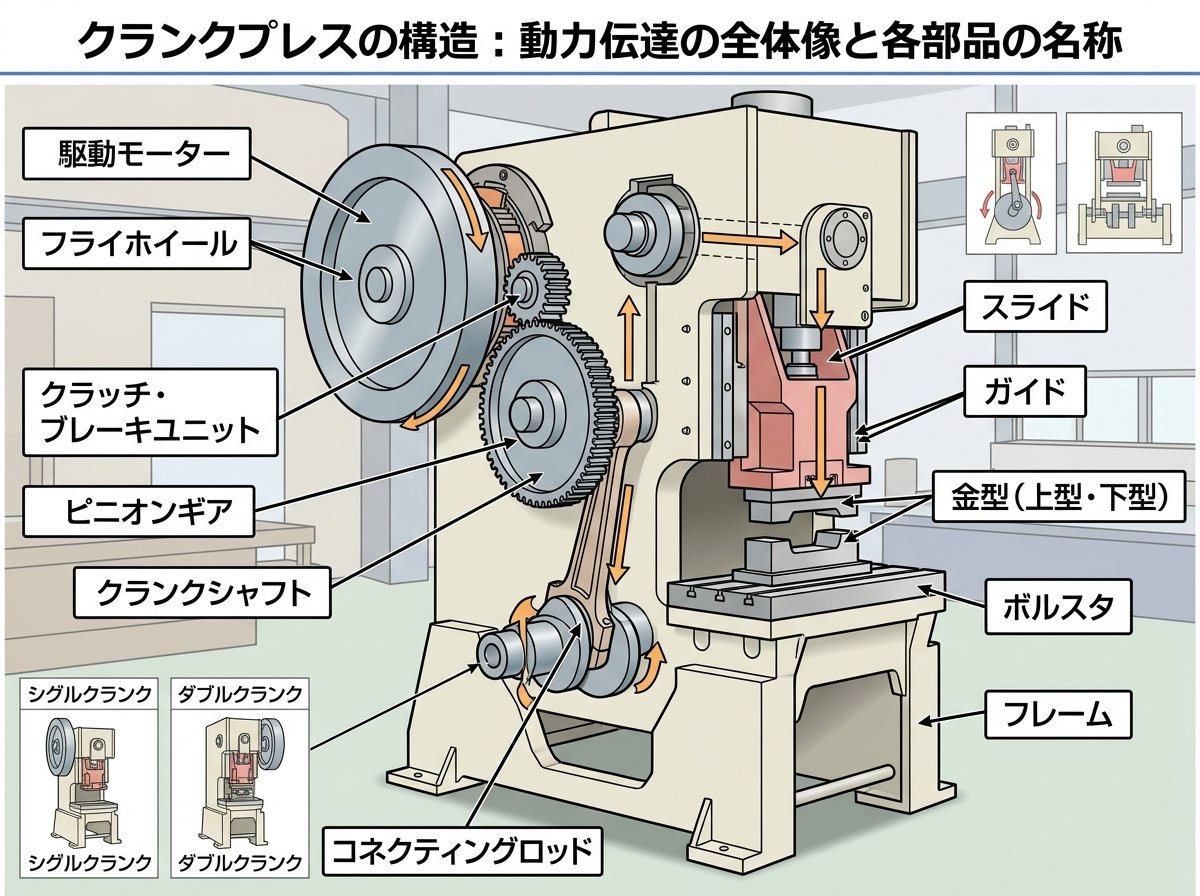

クランクプレスの構造：動力伝達の全体像と各部品の名称

クランクプレスは、モーターが生み出した回転エネルギーを最終的にスライドの上下直線運動へと変換する機械です。この変換を実現するために、複数の部品が直列につながれた動力伝達経路が設計されています。順を追って確認しましょう。

まず起点となるのがメインモーターです。モーターにはプーリーが取り付けられており、Vベルトを介してフライホイールへ回転エネルギーを届けます。

次のフライホイールは、直径の大きい円盤状の部品で、電源が入っている間は常時回転し続けます。その役割は「回転エネルギーの貯蔵庫」です。プレス加工の瞬間には一時的に大きなエネルギーが必要になりますが、モーター単体ではそのピーク需要をまかなえません。フライホイールが慣性で蓄えたエネルギーを放出することで、安定した加圧力を実現しています。つまり大きなバッファーです。

フライホイールの回転エネルギーは、クラッチがオンになることで初めてクランク軸へ伝達されます。クラッチがオフの間はフライホイールが空転しているだけで、スライドは動きません。クラッチと同軸にあるブレーキは、クラッチがオフになった瞬間に作動し、スライドを確実に停止させます。この2つはセットで機能する安全上の要です。

クランク軸は中心から偏心した位置に軸受けを持つ設計になっています。この偏心した部分が回転すると、接続されたコネクティングロッド（コンロッド）が上下方向に押し引きされます。コンロッドは、自動車エンジンのピストンとクランクシャフトをつなぐ部品とまったく同じ原理で機能しています。長さはおよそ数十センチから1メートル程度のものが多く、剛性が要求される重要部品です。

コンロッドの下端に接続されているのがスライドです。スライドはフレームのガイドに沿って上下方向にのみ動き、上型が取り付けられます。一方、下側に固定されたボルスタには下型が取り付けられており、上下の型がかみ合うことで材料の成形が行われます。

このように、クランクプレスの動力伝達は「モーター → Vベルト → フライホイール → クラッチ → クランク軸 → コネクティングロッド → スライド」という一連の流れで成立しています。これが基本です。

プレス機械の各構成部品（フレーム・フライホイール・クラッチ等）の写真付き解説 — 株式会社エヌテック

クランクプレスの構造的核心：クランク機構が「下死点」で発揮する力

クランクプレスの動作を理解するうえで、「下死点」という概念は欠かせません。下死点とはスライドが最も下がりきった位置のことで、実際の成形加工が完了する瞬間です。

クランク機構の力学的な特徴として、スライドにかかる出力荷重Fは以下のような関係式で表されます。

$$F = \frac{T}{r \sin\theta}$$

ここでTはモータートルク、rはクランク半径、θはクランク角度です。下死点（θ＝0°）に近づくほどsinθの値が0に近づき、理論上は分母がゼロになるため、力が無限大に発散するという性質があります。

これは加工の最終段階で非常に大きな加圧力が得られるということを意味しており、絞りや曲げの仕上げに有利な特性です。もちろん現実には、フレームの弾性変形・クランク軸のたわみ・安全装置の作動などにより、無限大の力が実際に発生することはありません。ただ、構造原理としてこの性質を知っておくことは重要です。

一方で、この特性ゆえのリスクもあります。下死点付近では少しの位置ずれが大きな荷重変動を生みやすくなります。金型の取り付けやダイハイト（型高さ）の調整が1mm以下のレベルでズレていただけでも、想定外のオーバーロードを引き起こす可能性があります。これを知らずに「スペック内の荷重で使っているから大丈夫」と思い込んでいると、金型や機械に予期せぬダメージを与えることがあります。

クランクプレスのストローク特性にも触れておくと、クランク機構ではスライドが下死点に達すると即座に上昇（戻り）工程に入ります。下死点での滞在時間はゼロに近いのが基本です。これはナックルプレスやリンクプレスとの大きな違いであり、後述のフレーム形状の選択とあわせて加工用途に影響します。

クランクプレスが下死点で理論上「無限大の力」を出す理屈の詳細解説 — KANAGATAYA（金型屋.jp）

クランクプレスの構造を左右するフレーム形状：C型とストレートサイド型の違い

クランクプレスのフレームは、機械全体の剛性と作業性を決定する骨格です。代表的な形状は2種類あり、用途によって使い分けられています。

C型フレーム（C形シングルクランクプレス）は、横から見たときにアルファベットのCの形をしたフレームです。前面・左右が大きく開放されているため、作業者が金型交換やワークのセットを行いやすい構造になっています。小〜中型の単発加工やロボットと組み合わせた自動ラインにも向いており、汎用性が高いのが特徴です。

ただしC型には構造上の弱点があります。背面にしか柱がない片持ち構造のため、大きな荷重がかかるとフレームが「口開き」と呼ばれる変形を起こしやすいという点です。口開きとはCの字の開口部がわずかに広がるような変形で、スライドの傾きや寸法精度の悪化につながります。トン数が大きい加工や偏心荷重が多い加工では、この点に注意が必要です。

ストレートサイド型（門型プレス）は、左右2本の柱と上下の梁で四角い門を形成する構造で、4点で荷重を均等に受け止めます。剛性が高く、口開きが発生しにくいため、大型部品の成形や精密加工、順送プレスのような連続加工に適しています。自動車のボディパネルや家電の筐体など、大きな成形力が必要な製品には多くの場合ストレートサイド型が選ばれます。反面、フレームが左右を占めるため金型交換の作業性はC型より劣ります。

選択の目安をまとめると、小〜中型部品の単品・小ロット加工にはC型フレーム、大型部品や高精度の量産加工にはストレートサイド型、という考え方が一般的です。フレーム形状はあとから変更できないため、機械導入時の検討段階で用途を明確にしておくことが非常に重要です。

C型フレームとストレートサイド型それぞれの特徴・メリット・用途の比較解説 — 株式会社メトロール

クランクプレスの構造的特性とナックル・リンク・サーボプレスとの機構比較

クランクプレスの構造を深く理解するには、他のプレス機構との比較が有効です。現場では「なぜこの加工にはクランクプレスではなくナックルプレスが使われているのか」という疑問が生まれることがあります。その答えは、ストローク曲線の違いにあります。

クランク機構では、クランクの回転速度が一定である場合、スライドの速度は下死点と上死点付近でゼロに近づき、中間ストロークで最大になります。つまり下死点での実質的な「押さえ時間」はほとんどありません。これが加工形状の安定性に影響する場合があります。

ナックルプレスは、クランク機構にリンク節を追加した構造です。ストローク曲線の形状が変わり、下死点付近でスライドの動きが著しくゆっくりになります。この「ゆっくりした押さえ」により、冷間鍛造・刻印・コイニング（圧刻）など、材料を押しつぶして形状を安定させたい加工に向いています。

リンクプレスは、下死点付近のみ遅く、それ以外の下降・上昇は速いというストローク特性をもちます。スプリングバックが問題になる絞り加工や、下死点での材料保持時間が必要な深絞り加工などで採用されます。

サーボプレスは構造的にはクランク機構を持つものが多いですが、駆動源にサーボモーターを用いることでスライドの速度・位置を自由にプログラムできます。「下死点で3秒停止させる」「加工途中で速度を落とす」といった制御が可能で、金型への負荷管理や形状精度の向上に大きく貢献します。初期導入コストはクランクプレスの数倍になることもありますが、難加工品の歩留まり改善効果は大きいです。

クランクプレスが今も最も広く使われている理由は、構造がシンプルで製作コストが低く、メンテナンスがしやすく、高速での大量生産に向いているからです。正確な下死点位置が決まりやすい点も、金型設計の観点から管理がしやすいという利点につながっています。

クランク・ナックル・リンク各機構のストローク曲線と加工特性の比較解説 — ミスミ技術情報

クランクプレスの構造から読み解く保全・調整の重要ポイントと現場の落とし穴

クランクプレスの構造を理解すると、日常の保全作業や調整の「なぜ」が見えてきます。現場でよくある問題と、その背景にある構造的な理由を押さえておきましょう。

Vベルトの交換は必ず全本数同時に行うことが鉄則です。たとえば5本のVベルトのうち1本だけが切れた場合、残り4本も使用期間中に伸びています。その状態で新品1本だけを入れると、伸びていない（短い）新品ベルトにのみ負荷が集中し、かえって先に新品が切れてしまいます。これは盲点ですね。交換コストを節約しようとして1本だけ替えると、逆に短期間で再交換が必要になり、工数もコストも増えてしまいます。

ダイハイト（型高さ）の調整は、クランクプレスの精度に直結します。ダイハイトとはスライドが下死点にある状態でのスライド底面からボルスタ上面までの距離のことです。金型の全高と一致させる必要があり、ずれが大きいと前述の「下死点付近での急激な荷重増加」特性により、想定外の過大荷重が発生します。金型の閉じ高さ調整は1mm以下の単位で管理するのが原則です。

フライホイールのエネルギー管理も軽視できません。高速連続加工でフライホイールの回転数が下がりすぎると、加圧力が低下して寸法不良が発生したり、最悪の場合プレスが途中停止したりします。これは「モーターのエネルギー回復能力を超えた使い方をしている」サインです。1分あたりのストローク数を下げるか、より大きなモーター・フライホイールを持つ機械に変更することを検討する必要があります。

スライドガイドのクリアランス管理も重要です。スライドとフレームのガイド部に適正なクリアランスが保たれていないと、スライドの傾きや水平精度が悪化し、偏心荷重による金型の片当たりが発生します。偏心荷重は特にC型フレームでのフレーム変形（口開き）を加速させる要因にもなります。定期的な測定と調整が必要です。

最後に、構造を理解した上で参考にできる情報源として、日本工業規格（JIS B 0111：2017）「プレス機械−用語」があります。クランク軸・コネクティングロッド・ダイハイトといった用語の定義が標準化されており、メーカー間で共通の言葉として使えます。現場での仕様書や見積もり時に用語の誤解を防ぐためにも、一度目を通しておくことをおすすめします。

プレス機械の用語定義（ダイハイト・クランク・コネクティングロッド等）— JIS B 0111:2017
