ナックルプレスとクランクプレスの違いと正しい使い分け方

ナックルプレスとクランクプレスの違いと機構・用途の使い分け

クランクプレスを選んだだけで、金型寿命が半分以下になることがあります。

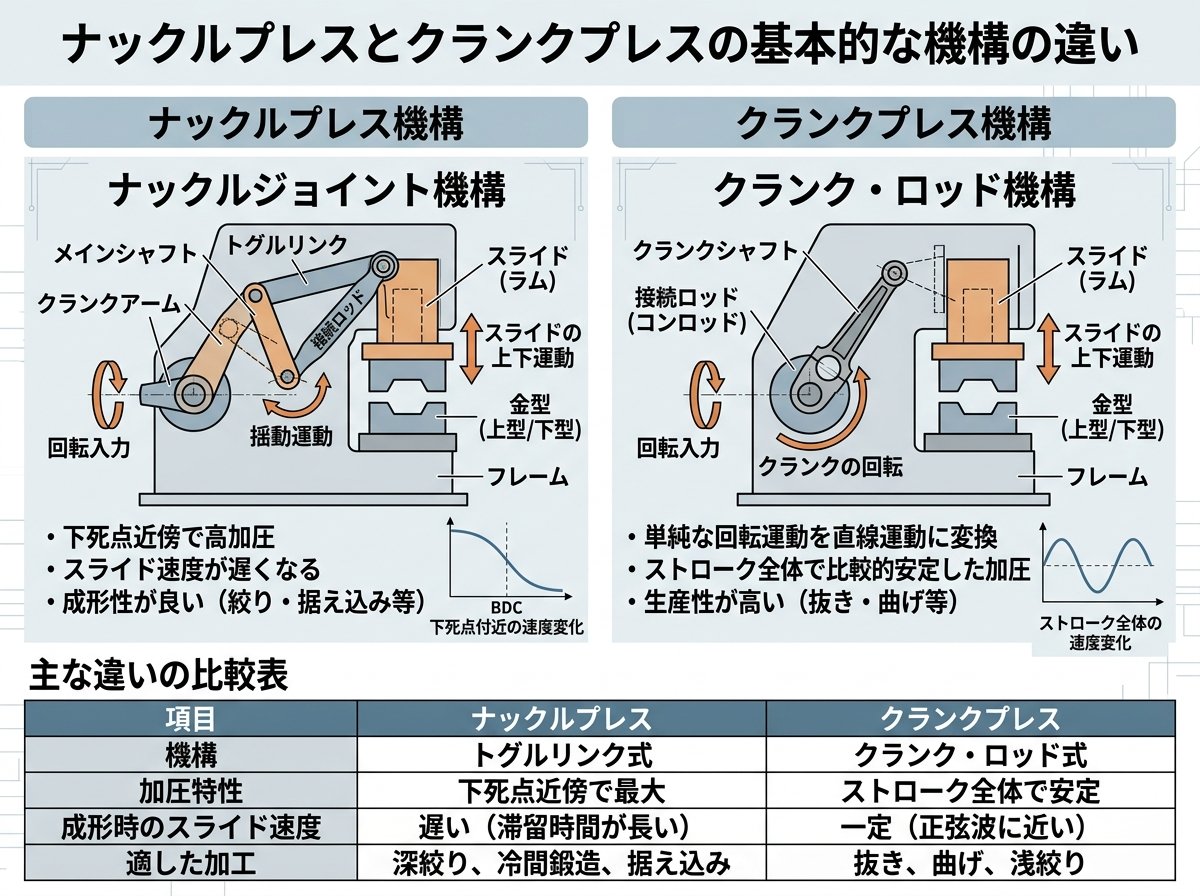

ナックルプレスとクランクプレスの基本的な機構の違い

プレス機械の現場で最もよく見かけるのが、クランクプレスです。クランクプレスとは、モーターの回転運動をクランク軸とコネクティングロッド（コンロッド）の組み合わせによって上下の往復運動に変換し、スライドを駆動する機械のことです。この機構はシンプルで製作しやすく、部品点数も少ないため、プレス業界で最も広く普及しています。

構造のシンプルさが最大の強みです。

クランク機構の大きな特徴は、スライドが上死点から下死点まで、どの位置でも正弦波に近い規則的な速度変化をすることです。また、下死点位置が機械的に正確に決まるため、金型の高さ設定が安定しやすいというメリットもあります。抜き加工・曲げ加工・絞り加工など、広い範囲の加工に対応できる汎用性の高さも、クランクプレスが現場で重宝される理由のひとつです。

一方、ナックルプレスはクランク機構にさらにリンク（節＝ナックル）を追加した「ナックル機構」でスライドを駆動します。クランク軸の回転がナックルリンクを介してスライドに伝わる構造で、見た目には「関節（ナックル）が折れる・伸びる」ような動きをします。その結果、スライドのモーションがクランクプレスとは根本的に異なる「なべ底型」の曲線を描くことが最大の特徴です。

つまり、同じ「機械プレス」でも内部の動力伝達機構がまったく異なるということです。

下の表に、機構の基本的な違いをまとめます。

項目	クランクプレス	ナックルプレス
駆動機構	クランク機構（クランク軸＋コンロッド）	ナックル機構（クランク＋リンク追加）
スライドモーション	ほぼ正弦波的な等速変化	下死点付近で極端に減速する「なべ底型」
構造の複雑さ	シンプル・製作しやすい	やや複雑・節（ナックル）が多い
ストローク長さ	長く設定しやすい	長いストロークは苦手

なお、ナックルプレスの構造的な欠点として「節が多くなるため総合隙間（ガタ）が大きくなりやすい」という点がありました。しかし現在では改良が重ねられ、高精度なナックルプレスが多数製造されています。構造の複雑さを理由に敬遠する必要はなくなっています。

参考：プレス機械の駆動機構について詳しく解説されているミスミの技術情報ページ。ストローク曲線の比較図も掲載されています。

プレス機械の駆動機構（プレス機械と金型の関係 その7）- ミスミ技術情報

ナックルプレスのスライドモーションとクランクプレスとの速度差

2つのプレスの最大の違いは、下死点付近での「スライド速度」です。ここを正確に理解することが、適切な機種選定への第一歩になります。

クランクプレスのスライドは、上死点から下死点に向けて正弦波状に速度が変化します。下死点に到達すると、ほぼ瞬時に上昇工程へと切り替わります。押さえ時間が短い分、加工サイクルが速くて量産性は高いですが、成形した形状が安定しにくいケースがあります。

これに対し、ナックルプレスの下死点付近のスライド速度は極端に遅くなります。アイダエンジニアリングの技術資料によると、ナックルモーションでは下死点付近の「なべ底型」曲線により成形域の時間をクランクプレスよりも長くとれることが確認されています。この「押さえ時間」が長い点が、コイニング（刻印・圧印）やサイジングのような精密加工に決定的な有利をもたらします。

押さえ時間が長い、というのが核心です。

具体的にどのような差があるかを整理すると、以下のようになります。

• ✅ クランクプレスは下死点で即座に反転するため、材料が「スプリングバック（弾性回復）」しやすい




• ✅ ナックルプレスは下死点付近でゆっくりと圧力をかけ続けるため、スプリングバックが抑制され、寸法精度が安定しやすい




• ✅ ミスミの技術情報によると、クランク機構に比べてナックル機構のストローク曲線は「下死点付近でなだらか」になることが明示されている

一方で注意点もあります。ナックルモーションは「なべ底型」の特性上、スライドが上死点付近まで戻るのに時間がかかります。そのため、材料の供給・搬送タイムが圧迫されやすく、SPM（毎分ストローク数）の観点では必ずしも高生産性を見込めない場面があります。これは生産性に関する重要な見落としポイントです。

もう一つ覚えておきたいのが、トルク特性の違いです。クランクモーションとリンクモーションはトルク特性に大差はありませんが、ナックルモーションは高いスライド位置での加圧能力が他のモーションより低くなります。つまり、下死点から離れた位置での成形（例：深い曲げや大きなストロークを要する絞り加工）には不向きという特性があります。加工内容によっては、ナックルプレスを使っても性能を発揮できない場合があることを覚えておきましょう。

参考：各スライドモーションとトルク特性の違いが図解入りで解説されているアイダプレスの技術ブログ。ストローク曲線の比較も確認できます。

各スライドモーションとそのトルク特性について - アイダプレス情報館

ナックルプレスが向いている加工・クランクプレスが向いている加工

機構とモーションの違いがわかったところで、実際の加工用途への適合性を確認しましょう。どちらが優れているかではなく、「何の加工に向いているか」が判断の基準です。

ナックルプレスが特に威力を発揮するのは、下死点付近での精密な圧縮を必要とする加工です。代表的なものとして以下が挙げられます。

• 🪙 コイニング加工（圧印・刻印）：硬貨の製造で使われるような、材料表面に細部まで正確な形状を転写する加工。圧印加工とも呼ばれ、ナックルプレスの押さえ時間の長さが寸法精度に直結する。





• 🔩 冷間鍛造：常温で金属を大きな圧力で塑性変形させる加工。ナックルプレスは冷間鍛造に最もよく使用される機械のひとつとされており、専用機として開発が進められた歴史もある（芦原冷間鍛造の資料より）。





• 📏 サイジング加工：成形後の部品の寸法を修正するための圧縮加工。下死点付近でゆっくりと精度よく押しつけることが求められる。





• 🔨 型鍛造：金型の形状に正確に材料を充填させる加工。下死点での圧力保持時間が仕上がり精度に大きく影響する。


ナックルプレスは「じっくり精密に成形したい加工」向けと覚えておけばOKです。

一方、クランクプレスが得意な加工は以下の通りです。

• ✂️ 抜き加工・せん断加工：高速で打ち抜く量産工程に最適。SPMを高く設定できるためスループットが上がる。





• ↕️ 曲げ加工：L曲げ・V曲げなど、スプリングバックの対策を設計側で吸収できる加工に向いている。





• 🥫 浅絞り加工：クランクプレスはストローク長さを大きく設定しやすく、押出し作業にも対応可能（芦原冷間鍛造資料より）。





• ⚡ 高速量産加工全般：汎用性が高く、多品種を1台でこなしたい現場に適している。


ただし、クランクプレスにも弱点があります。芦原冷間鍛造の資料によると、クランクプレスはラムの上下運動にプレスの加工軸から前後に傾いた分力が作用し、下死点でその方向が変わります。このため、ラムガイドの調整を慎重に行わないと、パンチ（工具）の折損事故が多くなるリスクがあります。これは現場でよく見落とされる落とし穴です。

参考：芦原冷間鍛造によるクランクプレスとナックルプレスの用途比較。冷間鍛造現場目線の実践的な解説が参考になります。

プレスの種類 - 株式会社芦原冷間鍛造

ナックルプレスとクランクプレスのストロークと生産性の実際

現場でよく混同されるのが、「ナックルプレスはSPMが低いから生産性が落ちる」という単純な思い込みです。実際には、加工内容との組み合わせによって、この常識が逆転することがあります。

まずストロークについて整理します。クランクプレスはストローク長さを大きく設定しやすく、長いストロークが必要な押出し加工なども対応可能です。一方、ナックルプレスは構造上、長いストロークを作ることが難しい機種が多いです。ミスミの技術情報によると、ストローク長さが短いほどSPMを高く設定でき、600spmを超える高速プレスではストローク長さが10〜30mm程度になります。ナックルプレスはストロークを短く設定しやすいため、コイニングや刻印のような短いストロークの加工では、高SPMを実現できる場合があります。

短いストローク加工なら、ナックルプレスも生産性で負けません。

もう一つ理解しておきたいのが「生産性」の見方です。アイダプレスの技術資料では、ナックルモーションはなべ底型モーションのため、スライドが材料供給・搬送に必要な高さまで戻るのに時間がかかると説明されています。これはプレスラインとして周辺搬送装置と組み合わせる場合、生産性に影響する要素です。反面、クランクプレスは戻りが速いため、搬送タイムに余裕が生まれます。

つまり、SPMの数字だけでなく、搬送工程も含めたトータルのサイクルタイムで生産性を評価することが重要です。同じSPMに設定した場合、成形域でのスライド速度はナックルプレスの方が大幅に遅くなるため、加工品質が向上します。成形域の速度が遅い＝材料への衝撃が小さい＝金型への負荷が低減という連鎖が生まれ、金型寿命の延長につながります。これは裏を返せば、クランクプレスを使い続けることで金型交換コストが割高になっているケースが現場に存在するということです。

参考：ストローク長さとSPMの関係、ストローク選定の考え方が詳しく解説されているミスミの技術情報ページ。

プレス機械のストローク長さ（プレス機械と金型の関係 その6）- ミスミ技術情報

独自視点：「リンクプレスとナックルプレスの誤解」と次のステップ・サーボプレス

リンクプレスとナックルプレスは「似たもの同士」として混同されることが少なくありません。実際、どちらもクランク機構にリンクを加えた構造で、下死点付近でスライドが減速するという点は共通です。しかし、両者の目的と特性には明確な違いがあります。

リンクプレスは「成形域でゆっくり・戻りは速く」を実現するために設計されたプレスです。クランクモーションと同じSPMに設定した場合、成形域でのスライド速度がクランクモーション比で30〜45%程度遅くなります（アイダプレス情報館資料より）。加工開始時の上型と材料の接触がソフトになるため、金型寿命の向上と振動・騒音の低減が期待できます。生産性の向上を主目的とした機種です。

一方、ナックルプレスは「下死点でじっくり圧力をかける」ことを優先した機種です。成形域での時間をリンクプレスよりもさらに長くとれる一方、戻りに時間がかかるため量産ラインとしての生産性はリンクプレスに劣ることがあります。「圧縮精度」に特化した設計思想、と考えるとわかりやすいです。

意外ですね、似て非なる機械です。

この違いを理解せずに「スライドが遅くなる機種」として一括りにすると、加工用途と合わない機種を選定してしまうリスクがあります。たとえば、絞り加工の生産性向上が目的なのにナックルプレスを選んでしまうと、スライドの戻りが遅くて搬送タイムを確保できず、狙い通りのSPMが出ないケースがあります。

近年では、これら全ての機構の弱点をカバーするサーボプレスが普及しています。サーボプレスはサーボモーターでスライドを直接制御するため、クランクモーション・リンクモーション・ナックルモーション・振り子動作など、あらゆるスライドモーションをプログラムで再現できます。コマツ産機やアイダエンジニアリングなどの主要メーカーが、難加工材・高精度加工向けにサーボプレスのラインナップを拡充しています。ただし、専用サーボモーターの製作コストが高く、導入価格は通常の機械プレスより大幅に割高になる点がデメリットです。

機種選定に迷ったときは、加工用途・ストローク長・SPM要件・金型コストの4軸で比較するのが基本です。

比較項目	クランクプレス	リンクプレス	ナックルプレス
主な用途	汎用・量産全般	絞り・量産向け	コイニング・冷間鍛造
下死点付近の速度	比較的速い	クランク比30〜45%遅い	極端に遅い（なべ底型）
戻り速度	速い	遅い
生産性（SPM）	高い	加工内容に依存
寸法精度	標準	やや高い	高い（圧縮加工向け）
金型への衝撃	大きい	小さい	小さい（下死点付近）
ストローク長	長く設定しやすい	中程度	短いものが多い

参考：プレス機械の種類・機構・フレーム構造を網羅的に解説した記事。クランク・ナックル・リンク・サーボの比較が確認できます。

プレス機械とは？種類や特徴についてわかりやすく解説 - METROL
