二相ステンレス鋼の溶接は「オーステナイト系と同じ感覚でやれば大丈夫」と思っていませんか？入熱管理やシールドガス選択を誤ると、現場トラブルに直結する落とし穴があります。
比切削抵抗一覧｜材質別数値と動力計算への活用法
比切削抵抗（kc）の材質別数値一覧と計算式、送り量との関係を徹底解説。軟鋼・ステンレス・アルミ・鋳鉄などの数値を比較しながら、加工コストや工具寿命にどう活かすか知りたくありませんか？
金属加工ガイド
比切削抵抗一覧と材質別数値・動力計算への活かし方
送り量を小さくするほど工具がラクになると思っていたら、比切削抵抗が急上昇して工具を折っていたケースが現場で多発しています。

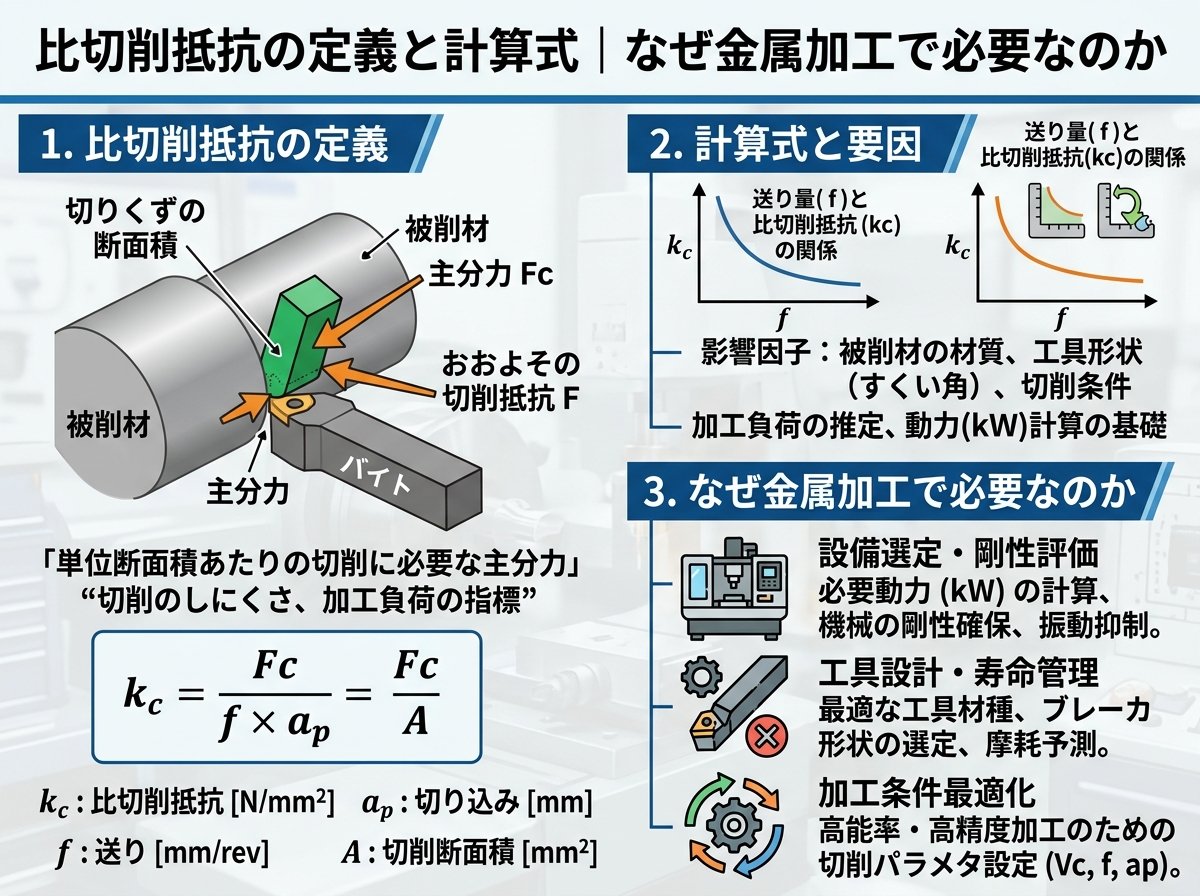

比切削抵抗の定義と計算式｜なぜ金属加工で必要なのか
比切削抵抗（英語：specific cutting force）とは、切削抵抗の主分力（Fc）を切削断面積（A）で割った値のことです。記号は一般的に **kc** で表し、単位は **N/mm²（MPa）** を使います。
$$kc = \frac{Fc}{A} = \frac{Fc}{ap \times f}$$
ここで ap は切込み（mm）、f は送り量（mm/rev）です。つまり「材料を1mm²だけ削るのに何Nの力が必要か」を示す指標です。
切削抵抗そのものは切込みや送りの大きさで変化してしまうため、条件が違えば単純に比べられません。しかし比切削抵抗であれば、断面積あたりに正規化されているので、材質ごとの「削りにくさ」を公平に比較できます。これが現場でkcを使う最大の理由です。
比切削抵抗は大きく以下の要素で変化します。
- 被削材の引張強さ・硬さ
- 1回転あたりの送り量（送りが小さいほどkcが上がる）
- 工具のすくい角（すくい角が大きいほどkcは下がる）
- 切削速度（影響は比較的小さいが高速域では若干低下）
つまり、kcは固定値ではありません。同じ材料でも送りや工具形状によって変わるので注意が必要です。
所要動力（Pc）を求める計算式は下記のとおりです。
$$Pc = \frac{vc \times f \times ap \times kc}{60 \times 10^3 \times \eta}$$
- Pc：所要動力（kW）
- vc：切削速度（m/min）
- f：送り量（mm/rev）
- ap：切込み（mm）
- kc：比切削抵抗（MPa）
- η：機械効率係数（通常0.7〜0.85）
この計算式を使えば、ある材料を加工するときに機械の主軸モーターが「何kW以上必要か」を事前に算出できます。これは機械選定や加工条件設定の際に非常に実用的です。
三菱マテリアル｜旋削加工の所要動力計算式と被削材別比切削抵抗Kc一覧（公式計算ツールあり）
比切削抵抗 一覧｜主要被削材の材質別kc数値まとめ
比切削抵抗（kc）の数値は、被削材の種類と送り量によって大きく変わります。以下の表は、旋削加工（送り量0.1〜0.6 mm/rev）における代表的な被削材の比切削抵抗をまとめたものです。数値の出典は三菱マテリアルおよび住友電工の公式技術資料に基づいています。
| 被削材材質 | 引張強さ（MPa）／硬さ | kc（0.1mm/rev） | kc（0.2mm/rev） | kc（0.3mm/rev） | kc（0.6mm/rev） |
|---|---|---|---|---|---|
| 軟鋼（SS400、S10C等） | 520 MPa | 3,610 | 3,100 | 2,720 | 2,280 |
| 中鋼（S45C、S50C等） | 620 MPa | 3,080 | 2,700 | 2,570 | 2,300 |
| 硬鋼（S55C、S58C等） | 720 MPa | 4,050 | 3,600 | 3,250 | 2,640 |
| 工具鋼（SK材等） | 670 MPa | 3,040 | 2,800 | 2,630 | 2,400 |
| クロムモリブデン鋼（SCM材等） | 730 MPa | 4,500 | 3,900 | 3,400 | 2,850 |
| SNCM415等（Niクロムモリブデン鋼） | 900 MPa | 3,070 | 2,650 | 2,350 | 1,980 |
| オーステナイト系ステンレス（SUS304等） | 46 HRC | 3,190 | 2,800 | 2,600 | 2,270 |
| ミーハナイト鋳鉄（FC350等） | 360 MPa | 2,300 | 1,930 | 1,730 | 1,450 |
| ねずみ鋳鉄（FC250等） | 200 HB | 2,110 | 1,800 | 1,600 | 1,330 |
| アルミ合金（概略値） | — | 約 800 MPa（送りによらず比較的安定） | |||
| 普通鋼（概略値） | — | 2,500〜3,000 MPa | |||
この表を見ると、いくつかの重要なことが読み取れます。まずアルミ合金の比切削抵抗は約800 MPaと、軟鋼（約3,100 MPa）の約4分の1以下です。アルミはやわらかいから当然と感じるかもしれませんが、数字で確認しておくことが大切です。
SCM材（クロムモリブデン鋼）は0.1mm/revで4,500 MPaに達します。同じ送り量での軟鋼の3,610 MPaと比べると約25%高く、より大きな切削力がかかることがわかります。
比切削抵抗が高い材質で加工コストが膨らみやすい理由は、kcが高い＝所要動力が大きい＝機械に大きな負荷がかかる、という連鎖があるからです。これが基本です。
住友電工ハードメタル｜テクニカルガイダンス資料（旋削・フライス加工の比切削抵抗と送り量の関係グラフ収録）
比切削抵抗と送り量の逆転関係｜小さい送りが工具を壊す理由
「送りを小さくすれば刃物にやさしい」と思う人は多いです。これが実は誤りで、kcと送り量は反比例の関係にあります。送りを小さくするほど比切削抵抗は急激に上昇するのです。
住友電工の技術資料によると、炭素鋼（引張強さ400 MPa）を例にとると、送り量が0.4mm/revのときのkcは約2,000 MPaですが、0.04mm/revまで下げると6,000 MPaを超える値に達します。これは送り量が10分の1になると、比切削抵抗が3倍以上に跳ね上がることを意味しています。
なぜこうなるのかというと、切込みが極端に小さくなると「切れる」のではなく「擦る」状態に近づくためです。刃先の丸み（エッジラジアス）より薄い切りくず厚みでは、材料を押し潰す力が急増します。これが摩擦熱と切削抵抗の異常上昇を引き起こします。
ここで気をつけたいのが、精密仕上げを意識して送りを過度に小さくするケースです。仕上げ面を良くしようとして送りを0.05 mm/rev以下に落とした結果、kcが跳ね上がって工具刃先が摩耗・欠損し、むしろ面粗さが悪化するという矛盾が起きます。
送りを下げすぎると比切削抵抗が上がる、これだけ覚えておけばOKです。
現場での実践的な対策として、仕上げ加工では無闇に送りを下げるのではなく、コーナーR（RE）を大きくしたノーズRインサートに交換するほうが面粗さを改善しながらkcを抑えられます。工具カタログのワイパーインサートも同様の効果を持ちます。
ミスミ｜切削条件の計算式と比切削抵抗kcの活用（金属加工計算ツールへのリンクあり）
比切削抵抗が低くても加工コストが高くなる材料の落とし穴
比切削抵抗の数値が低いから安く加工できる、とは必ずしも言えません。これが現場のベテランでも見落としやすいポイントです。
その典型例が耐熱鋼（インコネルやチタン合金）です。耐熱鋼の比切削抵抗は普通鋼と同程度かそれ以下の場合もありますが、株式会社ナカサの調査によると、炭素鋼を基準とした加工時間を比較したとき、耐熱鋼は7.5倍、加工費に換算すると4.9倍以上に跳ね上がります。
この理由は発熱と凝着性にあります。耐熱鋼は加工中の発熱量が非常に大きく、切削速度を上げると刃先温度が急上昇して工具が壊れます。そのため切削速度を極端に下げざるを得ず、結果として加工時間が大幅に増加します。比切削抵抗が低くても加工コストは跳ね上がるのです。痛いですね。
一方、アルミ合金は比切削抵抗が約800 MPaと非常に低く、かつ切削速度も高速で設定できます。炭素鋼の加工時間を1とすると、アルミは0.7倍で済む計算です。比切削抵抗の低さが加工コストにも直結している好例といえます。
この情報を踏まえると、材料選定の段階から加工コストを意識できるようになります。設計者と加工担当者が比切削抵抗と加工時間の関係をあらかじめ共有しておけば、材料変更だけで加工費を数十パーセント削減できるケースもあります。
| 材質 | 炭素鋼比加工時間 | 加工費相対比 |
|------|------------|-----------|
| アルミ合金 | 0.7倍 | 〜0.8倍以下 |
| 炭素鋼 | 基準（1倍） | 基準 |
| 高硬度鋼 | 6倍 | 4倍以上 |
| 耐熱鋼 | 7.5倍 | 4.9倍以上 |
株式会社ナカサ 設計サプリ｜材料別の加工費コスト比較（比切削抵抗との関係を実務データで解説）

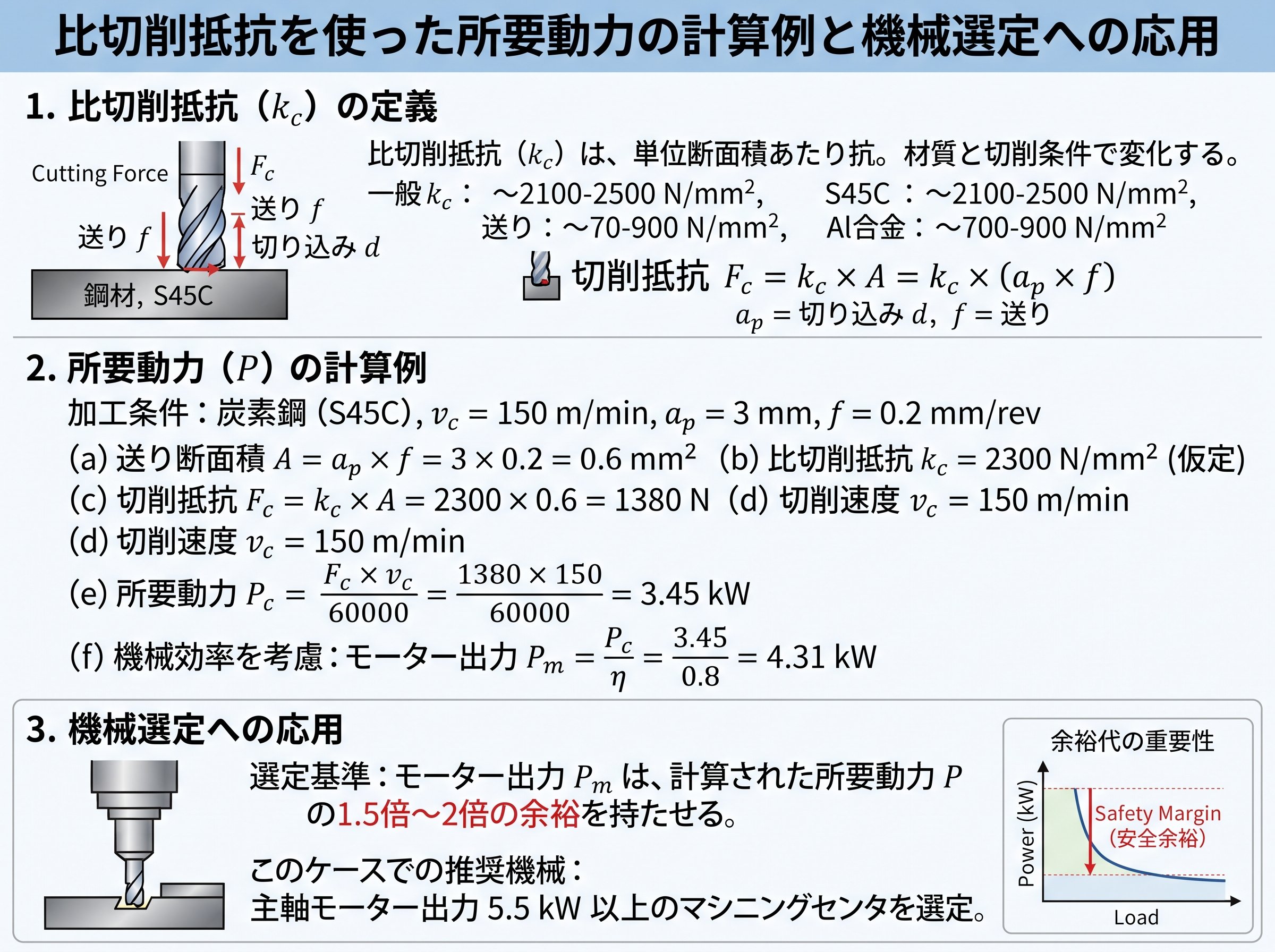

比切削抵抗を使った所要動力の計算例と機械選定への応用
比切削抵抗を実際の動力計算に使ってみます。三菱マテリアルの技術資料に記載されている例題を使うと、流れがわかりやすいです。
**【例題】** 軟鋼（SS400）を旋削加工する場合
- 切込み ap = 3mm
- 送り量 f = 0.2 mm/rev
- 切削速度 vc = 120 m/min
- 機械効率 η = 0.8
表から軟鋼（0.2mm/rev）の比切削抵抗 kc = 3,100 MPa を確認します。
$$Pc = \frac{ap \times f \times vc \times kc}{60 \times 10^3 \times \eta} = \frac{3 \times 0.2 \times 120 \times 3100}{60 \times 1000 \times 0.8} = 4.65 \text{kW}$$
つまり、この加工には主軸モーターが最低4.65 kW以上必要です。機械の定格出力がこれを下回っている場合は、切削速度か切込みを落とさなければなりません。
現場でよくある失敗は、加工条件を決める際に機械のカタログスペックだけを確認して、実際の加工時の負荷を計算しないことです。特に古い機械への新しい材料の加工を追加する際に、「なんとなく動いている」ではなく数値で確認する習慣が工具寿命を守ります。
また、所要動力が機械の定格に近い場合、工具が摩耗すると実際のkcは計算値より高くなることも覚えておいてください。摩耗した工具は新品より切削力が増大するため、同じ条件でも電流値が上昇します。工作機械の電流モニターを活用して、定格の80%を超えたら工具交換のサインとみなすのが実務的な目安です。
フライス加工の場合は以下の式を使います。
$$Pc = \frac{ae \times ap \times vf \times kc}{60 \times 10^6 \times \eta}$$
- ae：切削幅（mm）
- vf：テーブル送り速度（mm/min）
単位が旋削とは異なる点に注意が必要です。計算するときは各パラメータの単位を確認してからにする、これが条件です。
比切削抵抗データを現場で素早く引くための実践的な方法
比切削抵抗のデータは工具メーカー各社の技術資料に掲載されていますが、現場での作業中に毎回PDFを開くのは手間がかかります。使いやすくするためのいくつかの工夫を紹介します。
まず、よく扱う材質のkc概略値を作業場に掲示しておく方法です。旋削加工では「アルミ：800 MPa、鋳鉄：1,500 MPa、普通鋼：2,500〜3,000 MPa」という3点だけでも大まかな動力計算には使えます。これは使えそうです。
次に、各工具メーカーのWebサイトに用意されている**オンライン計算ツール**の活用です。三菱マテリアルのサイトでは数値を入力するだけで所要動力が自動計算できるツールが公開されています。スマートフォンでアクセスできるので、段取り中に手軽に確認できます。
材種別のデータを探す際には、「使っている工具メーカー（住友電工・京セラ・OSG等）の総合カタログのテクニカルガイダンス章」を確認するのが最も信頼性が高い方法です。各社のカタログには被削材別・送り別のkc値が掲載されており、データの精度も自社工具向けに最適化されています。
また、比切削抵抗の数値はあくまで旋削を基準としたものが多いことも理解しておく必要があります。エンドミルやドリル加工では1刃あたりの送り（fz）で評価するため、同じkcの表を使う際は「送り量の定義」が旋削換算になっていることを確認してください。
工具が摩耗してきたときに、切削音や電流値の変化を観察する習慣は工具コストの削減に直結します。比切削抵抗の理解が深まれば、「なぜ今この音が変わったのか」「なぜ電流が増えているのか」の理由が論理的に理解でき、対処が素早くなります。結論は、kcを知ることは加工品質と工具コスト両方を守るための基礎知識だということです。
比切削抵抗データベース集｜旋削加工別・被削材別のkc値が掲載された文献・資料リストをまとめたサイト
Now I have enough information to write the article. Let me construct it.
