アルミナ溶射とは何か特性・工程・用途を徹底解説
アルミナ溶射とは、高硬度セラミックを基材に吹き付けて耐熱・耐摩耗・電気絶縁性を付与する技術です。施工工程から材料選びの注意点まで、金属加工現場で役立つ知識をまとめました。あなたの現場に最適な溶射方法とは？
金属加工ガイド
アルミナ溶射とは：特性・工程・用途・選び方を完全解説
下地処理を省いてアルミナ溶射すると、皮膜が数週間で剥がれて部品が全損になります。

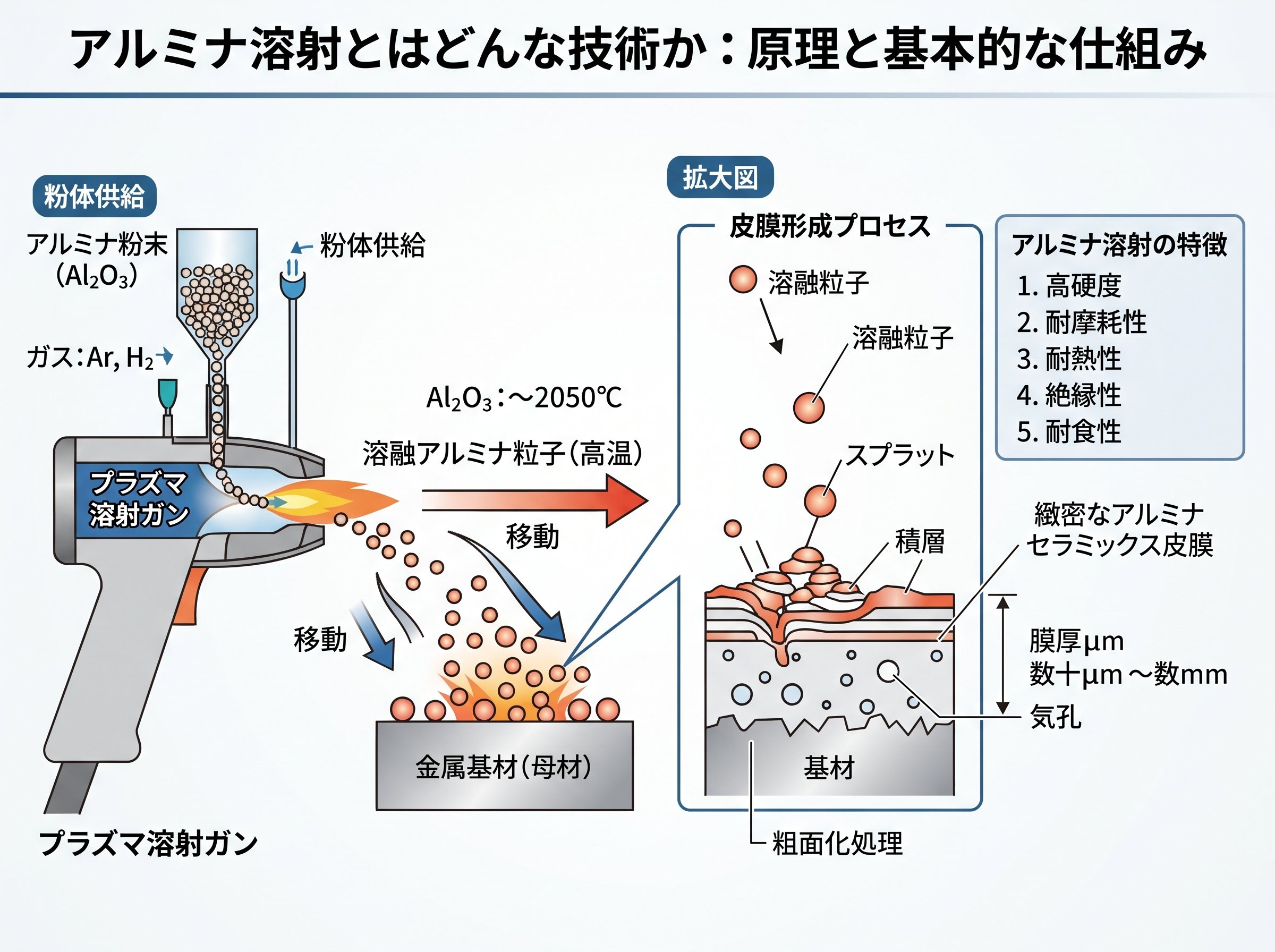

アルミナ溶射とはどんな技術か：原理と基本的な仕組み
アルミナ溶射とは、酸化アルミニウム（Al₂O₃）の粉末または線材を高熱源で溶融させ、その溶融粒子を高速で基材の表面に吹き付けることでセラミック皮膜を形成する表面改質技術です。塗装や電気メッキとは根本的に異なり、材料そのものを溶かして基材に「打ち付ける」感覚に近い工法で、物理的な噛み合い（アンカー効果）によって皮膜が密着します。
溶射は大きく分けて「熱エネルギーによる溶融」と「高速噴射による吹き付け」の2ステップで成り立っています。熱源にはガス燃焼、電気アーク、プラズマなどが使われ、熱源の種類によってプロセスの特性が変わります。アルミナの融点は約2,050℃と非常に高く、一般的なフレーム溶射では完全溶融が難しいため、より高温が得られるプラズマ溶射が多く採用されます。
溶射後に形成される皮膜は、バルク材としてのアルミナセラミックスとは組織が異なります。溶射粒子が急冷凝固を繰り返しながら積み重なる構造のため、通常1〜8%の気孔率を持つのが特徴です。この気孔の存在が後述する「封孔処理」の重要性につながります。つまり溶射とは、適切な後処理まで含めて初めて完成する技術だということです。
アルミナは日常的には研磨材（サファイアやルビーも同じアルミナ系）として知られていますが、溶射の世界では「セラミックコーティングの主役」のひとつとして幅広く活用されています。ダイヤモンドに次ぐ高い硬度、優れた耐熱性・耐薬品性・電気絶縁性という4つの特性が、多くの製造現場での採用を支えています。
アルミナ溶射の主な特性：硬度・耐熱性・絶縁性の数値で理解する
アルミナ溶射皮膜の硬度は約Hv900と、金属工具鋼（Hv600〜800程度）を上回るレベルです。Hv900というとステンレス鋼（Hv200前後）の4倍以上の硬さで、指の爪で傷がつくどころか、刃物でも容易には削れません。この高硬度が、摩耗の激しい環境での部品保護に非常に有効に働きます。
耐熱性については、連続使用温度が1,000℃を超えます。比較すると、一般的な鉄鋼の使用限界温度（酸化が進み始める400〜500℃前後）の2倍以上の高温環境に耐えられる計算です。ただし、酸化チタンや酸化クロムを含む「グレイアルミナ」の場合は500℃程度が上限になることもあるため、材料の種類ごとの確認が必要です。
電気絶縁性については、絶縁破壊電圧が10 kV/mm以上というデータがあります。これはおおよそ電気コンセントの100Vの100倍の電圧をわずか1mmの皮膜で遮断できるイメージです。この絶縁性は半導体製造装置や転がり軸受（電食防止）への適用に欠かせません。ただし、封孔処理なしで気孔に水分や導電性液体が侵入すると、この数値は大幅に低下します。これが意外なほど見落とされがちなポイントです。
| 特性 | アルミナ溶射皮膜の性能 | 目安となる比較対象 |
|---|---|---|
| 硬度 | Hv 約900 | ステンレス鋼の約4倍以上 |
| 融点 | 2,050℃ | 鉄の融点（1,538℃）より高い |
| 連続使用温度 | 1,000℃超 | 鋼材の酸化開始温度の2倍以上 |
| 絶縁破壊電圧 | 10 kV/mm 以上 | 家庭用コンセント電圧（100V）の100倍超/mm |
| 気孔率 | 1〜8%（施工方法による） | 封孔処理で大幅低減可能 |
耐薬品性・耐溶剤性・耐オゾン劣化においても高いパフォーマンスを示します。ただし、一点注意すべき弱点があります。アルミナは硬い反面、「脆性（もろさ）」があり、強い衝撃や急激な温度変化（ヒートショック）に弱い性質があります。ガラスを想像してもらうと分かりやすく、硬いが衝撃で割れる、というイメージに近い挙動を示すことがあります。
酸化物系溶射材料（アルミナ・ジルコニア・クロミア）の特性一覧（日本コーティング工業株式会社）
アルミナ溶射の種類：プラズマ・フレーム・アークの違いと選び方
アルミナ溶射に使われる工法は主に「プラズマ溶射」「フレーム溶射（粉末式・溶棒式）」「高速フレーム溶射（HVOF）」の3種類です。それぞれで形成される皮膜の品質・コスト・適用可能な形状が異なるため、現場の要求に合った選択が重要になります。
プラズマ溶射は、電気アークで作動ガス（アルゴンや窒素など）を電離させ、1万℃を超える高温プラズマジェットを発生させる方法です。アルミナの融点（2,050℃）を十分に超えられるため、完全溶融した粒子が緻密で硬度の高い皮膜を形成します。気孔率が低く（2〜5%程度）、硬度・絶縁性ともに高水準の皮膜が得られます。施工中の母材温度が150〜200℃程度に抑えられるため、熱変形リスクが低い点も評価されています。一方でプラズマ溶射装置は設備投資が高く、専門知識が必要です。
フレーム溶射（粉末式）は、ガスバーナーの燃焼熱でアルミナ粉末を溶融し吹き付ける方法で、装置がシンプルで取り扱いやすい特徴があります。コストを抑えられる反面、プラズマ溶射と比べると皮膜の緻密さや密着力はやや劣ります。一般的な耐摩耗コーティングとして幅広く使われています。
高速フレーム溶射（HVOF）は、燃焼ガスを超音速で噴射して溶射材料を高速で基材に打ち付ける方法です。温度はプラズマより低いですが、粒子速度が非常に速いため、緻密で密着力の高い皮膜が得られます。ただしアルミナは融点が高いため、HVOFとの相性は用途次第となります。
工法の選択基準を整理すると以下の通りです。
- 🏆 高い絶縁性・耐摩耗性が必要 → プラズマ溶射（特に半導体・FPD装置）
- 💰 コストを抑えたい、比較的シンプルな耐摩耗コーティング → フレーム溶射
- 🔬 緻密性と密着強度を重視する金属系皮膜 → HVOF（金属系の場合）
セラミック（アルミナ）のみを施工する場合は、プラズマ溶射が現場標準に近い選択肢です。気孔率の低い緻密皮膜が必要な場合、コストがかかってもプラズマ溶射を選ぶのが基本です。
アルミナ溶射の施工工程：下地処理から封孔処理まで失敗しないポイント
アルミナ溶射の仕上がりを決定づけるのは、溶射そのものよりも「前後の工程」です。現場で皮膜剥離が起きる原因の多くは、溶射材料の問題ではなく、下地処理の不備や封孔処理の省略にあります。
ステップ1：ブラスト（下地処理）
溶射前には、基材表面にグリットブラストやショットブラストを施して粗面化します。この粗面化が、溶射粒子が食い込む「アンカー効果」の起点となります。表面粗さが不足していると、アルミナ皮膜は十分な密着強度を発揮できません。
アルミナはもともと密着力が弱い材料であるため、必要に応じて「アンダーコート（下地溶射）」を施す場合があります。ニッケル合金などの金属材料を先に溶射し、その上にアルミナを重ねることで密着力を飛躍的に高める方法です。アルミナ単独での溶射で密着が取れにくいケースでは、アンダーコートが事実上の必須工程になることを覚えておきましょう。
ステップ2：溶射実施
溶射ガンの角度・速度・距離・温度を精密に制御しながら、均一な厚みで皮膜を積層させます。溶射角度は通常90°（垂直）が基本で、角度が小さくなると基材への食い込みが悪くなり密着強度が低下します。セラミック系（アルミナ）の適正膜厚はおよそ0.3〜0.5mmが一般的な目安です。
ステップ3：封孔処理
溶射皮膜には気孔が残るため、ガラス系材料や樹脂系材料を含浸させて気孔を塞ぐ「封孔処理」が必要です。特に電気絶縁性を目的とした施工では、この封孔処理を省略すると絶縁破壊電圧が大きく低下します。ホワイトアルミナ溶射の場合、膜厚0.25mm以上かつ封孔処理を施すことで絶縁破壊電圧6kV以上を確保できるというデータがあります。封孔処理は必須です。
ステップ4：仕上げ加工と検査
要求精度に応じて研磨仕上げを行い、皮膜厚さ・硬度・絶縁抵抗値などを検査します。外径120〜150mmクラスの部品では、膜厚0.4mmのグレイアルミナ溶射絶縁層で500V印加時に1,000MΩ以上の絶縁抵抗値が確認されています。
溶射による電気絶縁付与の技術・材料と封孔処理の詳細解説（溶射加工ナビ）
アルミナ溶射の用途：耐摩耗から半導体装置まで現場別の活用例
アルミナ溶射の適用範囲は非常に広く、金属加工の現場から最先端の半導体製造設備まで多岐にわたります。用途を正確に把握することで、「自分の現場では本当に必要か」「他の処理と比べてどうか」を判断しやすくなります。
🔧 耐摩耗部品
製紙用ロール、繊維機械のテンションロール、ポンプスリーブ、インペラー、空気輸送配管のエルボ部など、摩耗が激しい環境で広く使われています。Hv900という硬さは、鉄鋼の摺動面をそのまま使うよりも大幅に寿命を延ばすことができます。耐摩耗コーティングが原因でメンテナンスサイクルが延長されれば、年間の部品交換コスト・ライン停止時間の削減に直結します。
⚡ 電気絶縁部品
電食防止転がり軸受、半導体・FPD（フラットパネルディスプレイ）製造装置の部品に活用されています。鉄道車両のモータ用転がり軸受では、電流が軸受を通じて流れてスパーク（電食）が生じると軸受の寿命が著しく縮まります。ここにアルミナ溶射絶縁層を設けることで電食を防ぎます。高純度アルミナ（純度99%以上）は半導体装置の部品に多く使われており、コンタミ（汚染）リスクを最小化するために純度管理が特に厳しい分野です。
🌡️ 耐熱・断熱部品
加熱炉の部材、ディーゼルエンジンのシリンダーおよびライナー、溶融金属の湯口、連続鋳造モールドなど、高温環境にさらされる部品への適用例があります。亜鉛メッキ槽（溶融亜鉛温度：約450℃）の設備部品への施工も実績があります。
🧪 化学耐性が必要な部品
化学プラントの薬液配管バルブ、攪拌機ブレードなど、酸・アルカリ環境にさらされる部品に使用されています。アルミナの化学的安定性が長期耐久性を確保します。
🔩 摺動部品（スライド部品）
高圧プランジャー、回転体の軸受部など、滑りと耐摩耗性のバランスが求められる部品にも採用されています。アルミナは高い硬度と適度な表面粗さを持つため、摺動面の安定性確保に貢献します。これは使えそうです。
アルミナ溶射皮膜の硬度・用途・半導体装置への適用例（株式会社三幸商会）
アルミナ溶射のメリット・デメリット：現場判断のための比較整理
アルミナ溶射を採用するかどうか判断するために、メリットとデメリットを具体的な数値・状況に基づいて整理します。「なんとなく良さそう」ではなく、自分の現場の課題に照らし合わせて検討することが大切です。
✅ アルミナ溶射の主なメリット
最大のメリットは、部品の長寿命化によるコスト削減効果です。耐摩耗コーティングにより、摩耗環境での部品交換頻度を大きく下げられます。仮に年に数回交換していた部品のサイクルが2〜3倍に延長されれば、部品代・交換作業工数の両方で削減効果が生まれます。
次に、既存の部品・設備を大きく変えずに機能改善できる点が挙げられます。溶射は基材の温度上昇を低く抑えながら施工できるため（プラズマ溶射時で150〜200℃程度）、熱処理による歪みや組織変化のリスクが低く抑えられます。部品の形状・寸法に制限が比較的少なく、複雑形状にも対応可能です。
さらに、耐摩耗・耐熱・電気絶縁・耐薬品性という複数の機能を1回の溶射工程で付与できる点も見逃せません。機能ごとに別の工法を組み合わせる手間が省けます。
⚠️ アルミナ溶射のデメリットと注意点
最も重要なデメリットは「衝撃・熱ショックへの脆弱性」です。高硬度のセラミックスは必然的に靭性（粘り強さ）が低く、急激な温度変化や物理的な衝撃で皮膜が割れることがあります。厳しいですね。衝撃が繰り返し加わる用途や、急熱急冷が日常的な環境への適用は慎重に検討する必要があります。
基材との「熱膨張係数の差」も要注意です。アルミナの熱膨張係数は金属よりも小さいため、温度変化の繰り返しで皮膜が剥離するリスクがあります。これが「アンダーコート」が必要になる主な理由のひとつです。
施工コストについては、プラズマ溶射設備の導入費用が高い点がハードルになります。内製化は難しいケースも多く、外部の溶射加工業者への委託が一般的です。蒲田工業などの専門業者ではWアルミナ溶射の納期が2週間程度、施工内容によって変わります。
- ✅ 長寿命化・コスト削減につながる
- ✅ 複数機能を一度に付与できる
- ✅ 熱変形リスクが低い（施工時の母材温度が低い）
- ⚠️ 衝撃・ヒートショックで割れやすい
- ⚠️ 熱膨張係数の不一致による剥離リスク
- ⚠️ 封孔処理を省くと絶縁・耐食性能が大幅低下
- ⚠️ 設備コストが高く、専門知識が必要
セラミック溶射（Wアルミナ）の特性・注意事項・用途例（蒲田工業株式会社）
アルミナ溶射に関するよくある誤解と現場で差がつく知識
アルミナ溶射を扱う現場で見落とされがちな知識をまとめます。「知っているつもり」のことに意外な落とし穴があることも多いです。
誤解①「アルミナ溶射は耐熱コーティングの中で最強」
アルミナは確かに高い耐熱性を持ちますが、「最強」ではありません。ジルコニア溶射はアルミナより熱膨張係数が金属に近いため、急熱急冷の繰り返しに強く、ガスタービン部品のような高温環境での断熱コーティングにはジルコニアが主役になることが多いです。用途が耐熱コーティングであれば、アルミナかジルコニアかの選択が性能に直結します。
誤解②「ホワイトアルミナとグレイアルミナは同じもの」
ホワイトアルミナ（純アルミナ）とグレイアルミナ（アルミナ＋酸化チタンTiO₂）は明確に性能が異なります。絶縁性はホワイトアルミナ＞グレイアルミナ、付着効率（歩留まり）はグレイアルミナ＞ホワイトアルミナという関係があります。TiO₂含有率が2.5wt%のグレイアルミナで同等の絶縁破壊電圧を得るには、ホワイトアルミナよりも約0.25mm厚い膜厚が必要になります（NTN株式会社の特許データより）。絶縁用途ではホワイトアルミナを選ぶのが原則です。
誤解③「厚く溶射すれば絶縁性が上がる」
これは半分正解、半分誤解です。膜厚を増やせば絶縁破壊電圧は比例して上がりますが、膜厚が厚くなるほど剥離リスクも高まり、仕上げ加工の取代も増えてコストが上昇します。軸受用外輪への溶射で言えば、1パスで成膜できる膜厚は概ね30μm（0.03mm）程度で、膜厚を増やすには溶射パスを繰り返す必要があります。コストと性能のバランスを考慮した最適膜厚の設定が現場の腕の見せどころです。
独自視点：溶射皮膜の「選択的修復」という使い方
アルミナ溶射の多くは新規製作時に施されますが、実は摩耗した既存部品への「再施工（リペア溶射）」という活用方法も実践されています。部品全体を新品に交換するのではなく、摩耗した部分にのみ溶射を施して寸法・機能を回復する手法です。廃棄部品の削減によるコスト節約・サステナビリティの両面から注目が高まっており、製造コスト削減の切り口として現場での検討価値があります。大型部品や高価な部品ほど、修復溶射によるコスト削減効果が大きくなります。
半導体製造装置向けの高純度アルミナ溶射（純度99%以上）については、通常の工業用アルミナ溶射とは別物とみなして仕様管理する必要があります。プラズマや薬液にさらされる過酷な環境で微量の不純物がコンタミ原因になるため、純度管理と溶射環境の清浄度が特別に厳格に管理されています。これは意外ですね。一般的な溶射加工業者ではなく、半導体向け対応の専門業者への依頼が不可欠です。
