sm400a 材質の特性と用途・SS400との違いを解説

sm400a 材質の基礎知識から溶接・選定まで徹底解説

SM400Aは「溶接向けの鋼材」と聞いていると思いますが、SM400A（セミキルド材）は板厚方向の延性・靭性が乏しく、超厚板の多層溶接では割れが発生した事例が日本溶接学会に報告されています。

🔩 sm400a 材質：この記事で分かること

📐

化学成分と機械的性質

C・Si・Mn・P・Sの規定値、引張強さ400〜510 N/mm²、降伏点235 N/mm²（板厚16〜40mm）を具体的な数字で解説します。

⚙️

A・B・Cクラスの違いと選び方

シャルピー吸収エネルギーの規定（A：なし／B：27J以上／C：47J以上）と、板厚・用途による正しいクラス選定の方法を解説します。

🔧

SS400との違いと溶接時の注意点

化学成分の規定範囲の差、予熱の要否（板厚25mm超で50℃以上）、セミキルド材ならではの割れリスクと実際の対策方法を紹介します。

このページの目次

sm400a 材質の基礎知識から溶接・選定まで徹底解説

sm400a 材質の基本情報：Steel Marineの歴史と規格の背景

SM400Aの「SM」は、Steel（鋼）とMarine（船舶）の頭文字に由来します。もともとは1952年（昭和27年）に溶接船体用鋼材として誕生した規格で、当時は「SM41」という名称でした。1990年以前の古い図面では「SM41A」と表記されているものもあり、現場でそのまま読んでしまうと混乱するケースがあります。これはJIS規格の改定によって名称変更されたものなので、同一の鋼種だと覚えておけばOKです。

SM400Aの適用規格はJIS G3106（溶接構造用圧延鋼材）です。この規格は橋・船舶・車両・産業機械・パイプライン・発電プラントなど、溶接接合を前提とする幅広い構造物への使用を想定して制定されています。かつてはほぼ船体専用でしたが、現代では社会インフラ全般を支える鋼材として位置づけられています。

SM400という名称の「400」は引張強さの下限値（単位：N/mm²）を示しています。引張強さは400〜510 N/mm²の範囲に規定されており、降伏点は板厚16mm以下で245 N/mm²以上、板厚16〜40mmで235 N/mm²以上、板厚40mm超で215 N/mm²以上です。つまり板厚が増えるにつれて降伏点が下がっていく設計になっています。厚板での強度計算には必ず板厚区分を確認することが条件です。

SM400Aのラインナップは板材（厚板・コイル）だけでなく、形鋼・平鋼にも適用されます。市中流通での主な在庫形状はSM400Aの板材が中心であり、流通量が最も多いのもAクラスです。

参考：SM400材の概要と規格詳細（石原商事）
http://www.ishiharashouji.jp/pdf/QA-Ver2-A002.pdf

sm400a 材質の化学成分：C・Si・Mn・P・Sの規定値と意味

SM400Aの化学成分は、JIS G3106によって以下のように規定されています。板厚50mm以下ではC（炭素）0.23%以下、Si（ケイ素）規定なし、Mn（マンガン）は2.5×C以上、P（リン）0.035%以下、S（硫黄）0.035%以下です。板厚50〜100mmではCの上限が0.25%に引き上げられます。

ここで注目すべきなのは、Si（ケイ素）の規定がAクラスにはない点です。SM400BではSi 0.35%以下、SM400CではSi 0.35%以下と明確に規定されているのに対し、SM400AはSiが制限されていません。これがAクラスを「セミキルド鋼」と呼ぶ理由です。セミキルドとは脱酸が中間的なレベルにとどまった鋼のことで、製造コストを抑えやすい反面、板厚方向の均質性（延性・靭性）がキルド鋼より劣ります。

Mn（マンガン）の規定も独特です。SM400Aでは「2.5×C以上」という下限のみが設定されており、上限は定められていません。これに対してSM400BとCでは0.60〜1.50%と範囲が明確に定まっています。つまりAクラスは成分規定の縛りが最も緩やかな設計です。

P（リン）とS（硫黄）はどのクラスも0.035%以下で共通しています。この2成分は低温脆性を引き起こす原因になるため、JIS規格で上限が厳しく管理されています。SS400と比べると、SM材はこれに加えてC・Si・Mnも細かく管理されているので、溶接性の信頼度が格段に上がります。つまり化学成分の管理範囲の広さがSM材とSS材の根本的な違いです。

規格名	C（max）	Si	Mn	P（max）	S（max）
SM400A（t≦50）	0.23%	規定なし	2.5×C以上	0.035%	0.035%
SM400B（t≦50）	0.20%	0.35%以下	0.60〜1.50%	0.035%	0.035%
SM400C（t≦50）	0.18%	0.35%以下	0.60〜1.50%	0.035%	0.035%

参考：中部鋼鈑 JIS G3106 溶接構造用圧延鋼板の規格データ
https://www.chubukohan.co.jp/product/jis/product02/

sm400a 材質のA・B・Cクラスの違い：シャルピー吸収エネルギーと衝撃保証

SM400のA・B・Cというクラス分類は、主に「シャルピー吸収エネルギー」の規定有無によって決まります。シャルピー吸収エネルギーとは、ハンマーで試験片を打撃したときに材料が吸収するエネルギーを示す値で、材質の「粘り（靭性）」を数値化したものです。ビーカーに水を入れてゆっくり倒したとき、水がこぼれにくいかどうか、というイメージに近い指標です。

各クラスの規定は次のとおりです。Aクラスは衝撃試験の規定なし（衝撃保証なし）、Bクラスは0℃で27J以上、CクラスはBより厳しい0℃で47J以上です。数値でピンとこない場合は、「約500gのハンマーを1m落としたときのエネルギーが約5J」と覚えると目安になります。Cクラスはその約10本分の衝撃を吸収する粘りがあると言えます。

SM400AはBのアップグレードとして使用可能です。SM400AにSM400Bの全スペックが収まるため、技術的には上位互換として問題ありません。しかし逆は不可です。SM400Bの代替にSM400Aを使うことは、化学成分の規定範囲と衝撃保証値の差から技術的に不可とされています。現場でうっかり「SM400Aで代用できるだろう」と判断すると、法令・技術基準への抵触リスクが生じます。逆方向の代替はできない、と覚えておくことが原則です。

衝撃保証が重要になる理由は、低温環境での使用です。橋梁・船舶・屋外プラントなどでは冬期に鋼材が低温にさらされ、衝撃保証なしのAクラスでは脆性破壊のリスクが高まります。道路橋示方書では板厚によるSM400のクラス選定標準が定められており、板厚25mmを超えるとSM400Bが推奨され、40mmを超える部位ではより厳しいクラスの検討が必要です。

🟢 SM400A：衝撃保証なし。常温環境・比較的薄板・コスト優先の場合に適用。市中流通が最も豊富。

🟡 SM400B：0℃で27J以上保証。橋梁や構造体の主要部材など一般的な溶接構造に推奨。

🔴 SM400C：0℃で47J以上保証。低温環境・重要部位・拘束の強い溶接接合部に最適。市中在庫は非常に限られる。

参考：SM400AとSM400Bの違い（石原商事QAドキュメント）
http://www.ishiharashouji.jp/pdf/QA-Ver2-D002.pdf

sm400a 材質とSS400の違い：溶接性・化学成分規定・現場での選び方

SM400AとSS400は、どちらも引張強さ400〜510 N/mm²という同等の強度帯に属しています。見た目も重さもほぼ同じです。これが「どちらを使っても大差ない」という思い込みを生む原因になります。しかし両者の差は化学成分の管理レベルにあります。

SS400は一般構造用圧延鋼材（JIS G3101）であり、化学成分はP（リン）とS（硫黄）の上限のみが規定されています。炭素（C）量の上限も、炭素当量（Ceq）も規定されていません。これは裏を返せば、C量が高い鋼材が混入していても規格的には問題ないということです。C量が高い鋼材を溶接すると、溶接熱影響部が硬化しやすくなり、低温割れ（水素割れ）のリスクが上がります。

SM400Aは溶接性を確保するためにC量の上限（0.23%以下）とMn量の下限（2.5×C以上）が定められています。SS400にはこのような溶接性への配慮がなく、「溶接性は保証されない」という点が明確に異なります。

現場での選定基準として、一般的には以下のように考えると整理しやすいです。重要な溶接接合を伴う構造物（橋梁・プラント・タンク・船舶など）にはSM400A以上を使用し、溶接を行わない・または溶接箇所が限定的な一般部材にはSS400でコスト対応する、という方針です。これが基本です。

なお、SS400は板厚50mmを超える厚板の溶接には原則として適用外です。道路橋示方書でもSS400は非溶接部材への適用が原則と示されています。金属加工現場でよく発生するトラブルの一つに「図面指示がSS400なのに溶接を伴う構造に使用してしまう」というケースがあり、設計者と加工担当者の間で材質確認を徹底することが損失防止につながります。

参考：SS材とSM材の違いを分かりやすく解説（佳秀工業）
https://kasyu-kogyo.com/2019/09/30/steelmarine/

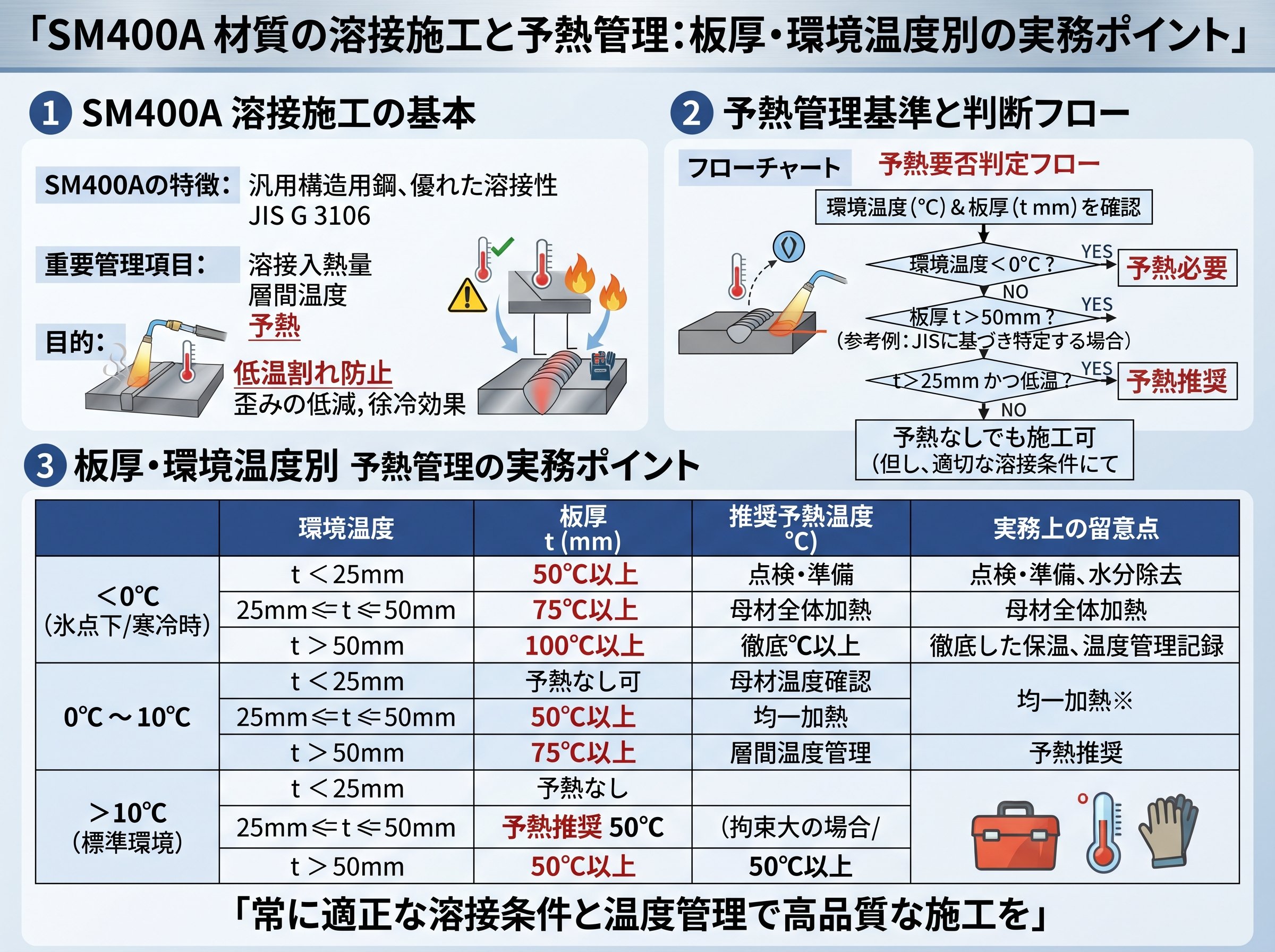

sm400a 材質の溶接施工と予熱管理：板厚・環境温度別の実務ポイント

SM400Aの溶接施工では、板厚と溶接方法に応じた予熱管理が欠かせません。道路橋示方書の表に基づくと、SM400材の標準予熱温度は以下のように整理されています。板厚25mm以下かつPcm（溶接割れ感受性組成）が0.24%以下であれば、低水素系以外の被覆アーク溶接でも「予熱なし」で対応可能です。しかし板厚が25mmを超えると50℃以上の予熱が必要になります。

さらに気温が5℃以下の場合は、板厚や溶接方法にかかわらず結露除去のために20℃程度への加熱が必要です。これは見落とされがちな点で、冬場の屋外現場では「板厚は薄いから予熱不要」と判断しても、実は低温条件での加熱対応が必要なケースがあります。低温条件の加熱対応は必須です。

SM400Aはセミキルド鋼という特性上、板厚が大きくなるにつれて板厚方向の延性・靭性が低下します。日本溶接学会のQAデータベースには、SM400A材の超厚板をサブマージアーク溶接した際に、拘束力の強い多層溶接の収縮応力によって割れが発生した実例が報告されています。対策として、①継手構造の変更、②キルド鋼（SM400B/C）への鋼種変更、③溶接後の応力除去焼なし実施、④全溶接部の探傷試験実施などが推奨されています。

溶接棒の選定も重要な管理ポイントです。SM400Aに使用する溶接材料の選定では、炭素当量（Ceq）が低いほど溶接性が良い傾向があります。Pcm（溶接割れ感受性組成）の計算式は以下のとおりです。

Pcm = C + Mn/20 + Si/30 + Ni/60 + Cr/20 + Mo/15 + V/10 + Cu/20 + 5B

このPcmが0.24%以下であれば、板厚25mm以下では予熱なしで溶接できます。ミルシート（材料証明書）でPcmを確認してから施工計画を立てることが、トラブル防止の第一歩です。

📋 ミルシートを取得する：納入されたSM400Aのロットごとにミルシートを確認し、実際のC量・Pcmを把握する。

🌡️ 環境温度を測定する：気温5℃以下の環境では板厚に関係なく加熱対応を行う。

🔍 超厚板では探傷試験を実施する：板厚50mmを超えるSM400Aの多層溶接では、溶接後の超音波探傷試験（UT）によって割れの有無を確認する。

参考：溶接予熱が必要な理由と温度の目安（日本製鉄）
https://www.weld.nipponsteel.com/techinfo/weldqa/detail.php?id=27TR4DD

sm400a 材質の用途と独自視点：市中流通の実態と調達コスト管理のポイント

SM400Aは溶接構造用圧延鋼材の中でも最も流通量が多く、市中でのスポット調達がしやすいクラスです。このことが「とりあえずSM400Aを発注する」という現場判断につながりやすいのですが、実は調達コストの観点で注意が必要な側面があります。

SM400B・SM400Cへのアップグレード採用は材料費が若干上がるものの、溶接後の欠陥発生率が下がれば補修コストが大幅に削減されます。補修溶接には最低でも溶接工の工数・非破壊検査費・後処理費がかかり、案件によっては材料差額の数倍〜十数倍のコストになることもあります。これは使えそうな知識です。

SM400Aの調達において見落とされがちなのが「板厚公差」の問題です。一般的なSM400Aは通常の板厚公差（JIS G3193規定）が適用されますが、エネルギープラント・精密構造物の分野では「板厚公差－0指定鋼（マイナスゼロ指定）」という特殊仕様が求められることがあります。この仕様は名目板厚を下回る板厚が存在しないことを保証するもので、通常のSM400Aとは別物の扱いです。一部の流通業者のみが対応しており、納期や単価に大きな差が出るため、仕様確認と発注先の選定を早めに行うことが重要です。

SM400Aの板厚ラインナップは、市中在庫として4.5mmから最大100mmまでの厚板に対応するものがあります。ただし全厚みが常にスポット在庫にあるわけではなく、特に40mm超の厚板は発注から納入まで2〜4週間程度のリードタイムが発生するケースがあります。工程計画の段階で厚板サイズの使用予定を早めに共有することが、納期リスクを下げる条件です。

SM400Aの用途は建設機械・産業機械・タンク・橋梁・船舶・工作機械部品・金型・容器・土木構造物と非常に幅広く、汎用性の高さが最大の強みです。一方で低温環境下・拘束の強い溶接継手・重要構造部材では、衝撃保証付きのSM400B以上の採用を設計段階から検討することが、現場での品質安定につながります。
