リン青銅の成分と種類・選定のポイント完全解説

リン青銅の成分と特性・JIS種類の選定ポイント

リン青銅の切削加工を快削黄銅と同じ感覚で進めると、工具寿命が5分の1になることがあります。

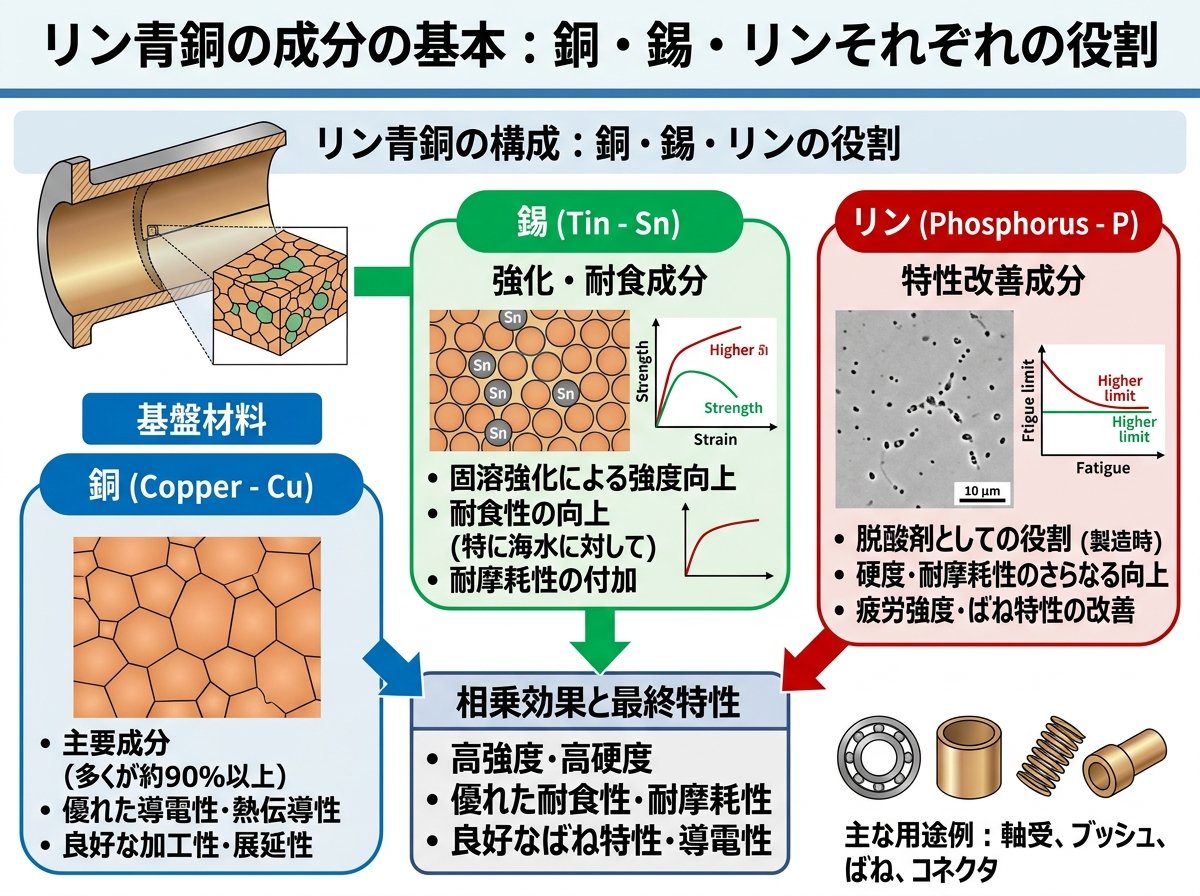

リン青銅の成分の基本：銅・錫・リンそれぞれの役割

リン青銅（Phosphor Bronze）は、銅（Cu）を主成分に、錫（Sn）とリン（P）を添加したCu-Sn-P系の三元合金です。一般的な組成はCu：91〜97%、Sn：3〜9%、P：0.03〜0.35%となっており、この3つの元素がそれぞれ明確な役割を持っています。

まず「銅（Cu）」は母材として導電性・熱伝導性・延性の基盤を担います。純銅は導電率が高い素材ですが、それ単体では強度が低く、繰り返し応力に弱いという弱点があります。そこに「錫（Sn）」を加えることで固溶強化が起きます。錫は合金の引張強さや硬度を高め、耐摩耗性も向上させる効果があります。

次に「リン（P）」の役割が非常に重要です。リンは溶解鋳造時に脱酸剤として機能し、溶湯中の酸化銅（サビの原因）を除去します。この脱酸によって内部組織が緻密になり、強度・靭性・耐食性が一気に向上します。つまり、リンは「合金の品質を整える縁の下の力持ち」です。

また、リンが合金中に約0.05〜0.5%残留すると、溶湯の流動性（湯流れ）が改善されるため鋳造性も高まります。このバランスが絶妙で、リンが多すぎると脆化や鋳造欠陥のリスクが生じ、少なすぎると脱酸効果が得られません。JIS規格でリン量を0.03〜0.35%に厳密管理しているのは、この理由からです。

結論は、3つの成分の比率が性能を左右するということです。

成分	一般的な含有量	主な役割
銅（Cu）	91〜97%（残部）	導電性・延性・熱伝導の基盤
錫（Sn）	3〜9%	強度・硬度・耐摩耗性の向上
リン（P）	0.03〜0.35%	脱酸・組織微細化・鋳造性改善

不純物として鉛（Pb）0.02%以下・鉄（Fe）0.10%以下・亜鉛（Zn）0.20%以下が管理対象となっており、特に磁性を持つ鉄（Fe）やコバルト（Co）が混入すると非磁性の特性が失われ、電子機器でのノイズ発生原因になります。これは見落とされやすいリスクです。

参考：リン（P）の含有量が鋳造品質に与える影響、JIS規格の運用根拠などが詳しく解説されています。
青銅のJIS規格について解説 ｜ 北東技研工業株式会社

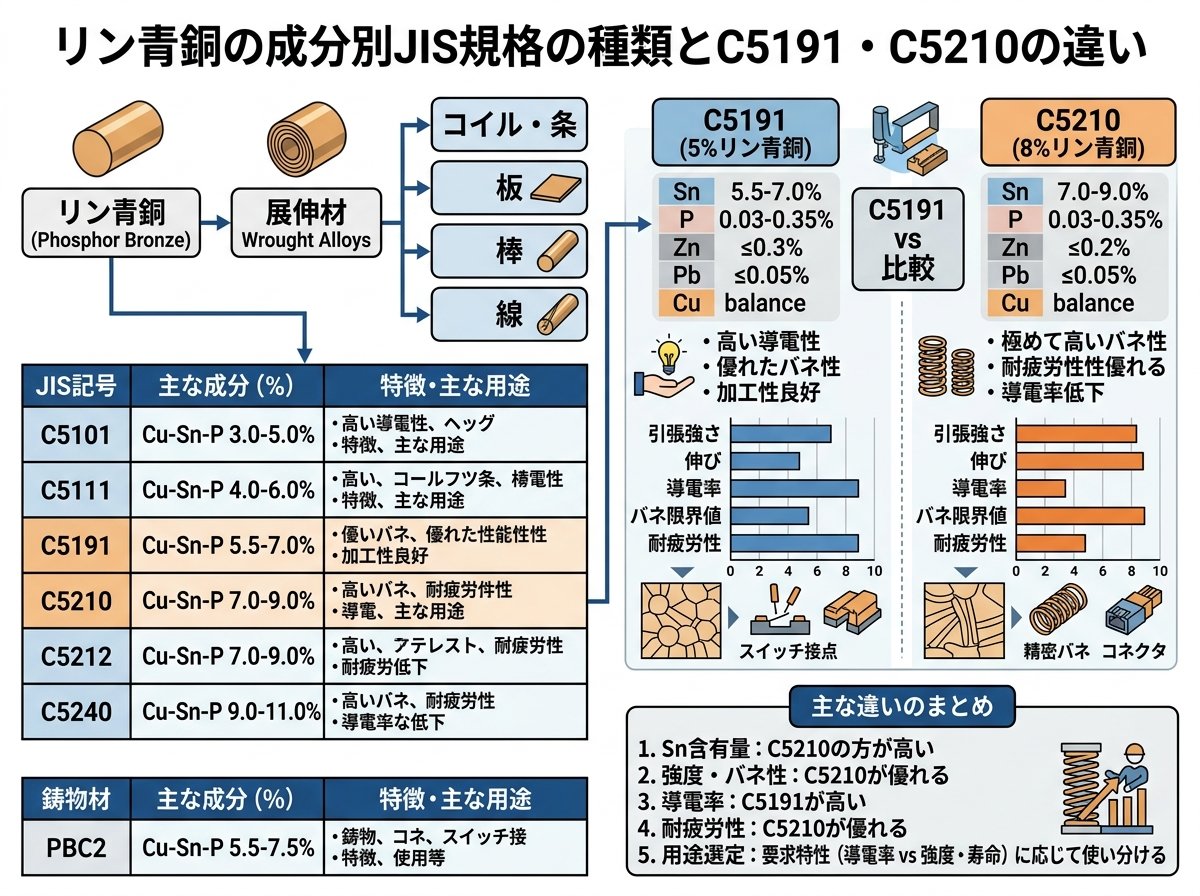

リン青銅の成分別JIS規格の種類とC5191・C5210の違い

リン青銅はJIS規格において、主に錫（Sn）の含有量と熱処理の有無によって種類が分類されます。現場でよく使われる品番を整理すると以下のようになります。

JIS記号	Sn（%）	P（%）	特徴・主な用途
C5111	3.5〜4.5	0.03〜0.35	導電性重視。端子・コネクタ向け
C5102	4.5〜5.5	0.03〜0.35	強度と導電性のバランス型
C5191	5.5〜7.0	0.03〜0.35	バランス型。ばね・スイッチ・軸受に最多流通
C5212	7.0〜9.0	0.03〜0.35	高強度・高硬度。機械部品・歯車向け
C5210	7.0〜9.0	0.03〜0.35	ばね用（低温焼きなまし済み）。高ばね性重視
C5240	9.0〜11.0	0.03〜0.35	最高ばね性。過酷な繰り返し応力環境向け

現場でもっとも混乱しやすいのが「C5191とC5210の使い分け」です。両者ともSn量は近い値ですが、C5210はC5191に対して低温焼きなまし（応力除去処理）を施したばね専用品です。この処理により金属内部の残留応力が取り除かれ、本来の弾性・疲労強度を最大限発揮できます。

C5191が問題ないんでしょうか？と思われる方も多いですが、繰り返し変形が要求されるコイルばねや電気接点ばねには、C5210の方が長期信頼性で優れています。単純に「硬ければ良い」ではなく、疲労モードをどう想定するかが選定の核心です。

一方、導電性を優先する場合はSn量の少ないC5111が適しています。C5111の導電率は約20%IACSと、C5212（約13%IACS）と比べて1.5倍以上高く、電気端子やコネクタなど通電を主目的とする部品では明確に有利です。これは使えそうです。

参考：C5191とC5210の成分・機械的性質の詳細な比較データが確認できます。
りん青銅の種類・成分・特性一覧 ｜ 清峰金属工業株式会社

リン青銅の成分がもたらす機械的特性：強度・ばね性・耐摩耗性

リン青銅の機械的特性は、成分と調質（加工硬化の程度）の組み合わせによって大きく変わります。特にC5191では、調質記号ごとに引張強さが315MPa（焼きなまし材：O材）から690MPa以上（最硬質：SH材）まで幅広く変化します。これは、同じ成分でも圧延による加工硬化の度合いで2倍以上の強度差が生まれるということです。

• 🟢 O材（焼きなまし）：引張強さ315MPa以上、伸び42%以上。曲げ・絞り加工優先のブランク材に使用。
• 🟡 1/2H材（半硬質）：引張強さ490〜610MPa。加工性と強度のバランス型で最も広く採用。
• 🔴 SH材（最硬質）：引張強さ690MPa以上。精密ばね・接点ばねの最終製品として使用。

ばね性の指標となる靭性については、リン青銅は純銅の1.5〜3倍に達します。この「靭性の高さ」が繰り返し荷重環境での金属疲労を大幅に抑制するため、電子機器の接点ばねや圧力計のブルドン管など「常に動き続ける部品」に採用される根拠となっています。

耐摩耗性の面では、鍛造やプレスによる加工硬化を利用すると、純銅比で約3倍の硬度に到達可能です。鉄鋼と同程度の耐摩耗性を非磁性かつ耐食性のある素材で実現できる点がリン青銅の最大の強みです。歯車・軸受・スライドブッシュなどに広く採用されているのはこのためです。

耐食性も見逃せません。リン青銅は亜硫酸ガスや海水などに対しても耐食性を示し、真鍮が腐食するような環境でも安定して使用できます。銅合金の中でも化学的腐食への抵抗性が特に高いグループに位置します。

リン青銅の特性は「成分×調質×加工方法」の3要素で決まるということですね。現場での材料仕様書確認の際には、JIS記号だけでなく調質記号（O/1/4H/1/2H/H/EHなど）まで一緒に確認するクセをつけておくことが、品質トラブルの回避につながります。

参考：C5191の機械的性質・物理的性質の詳細データ表が掲載されています。
C5191（リン青銅）の概要と成分について ｜ 金属加工の情報サイト

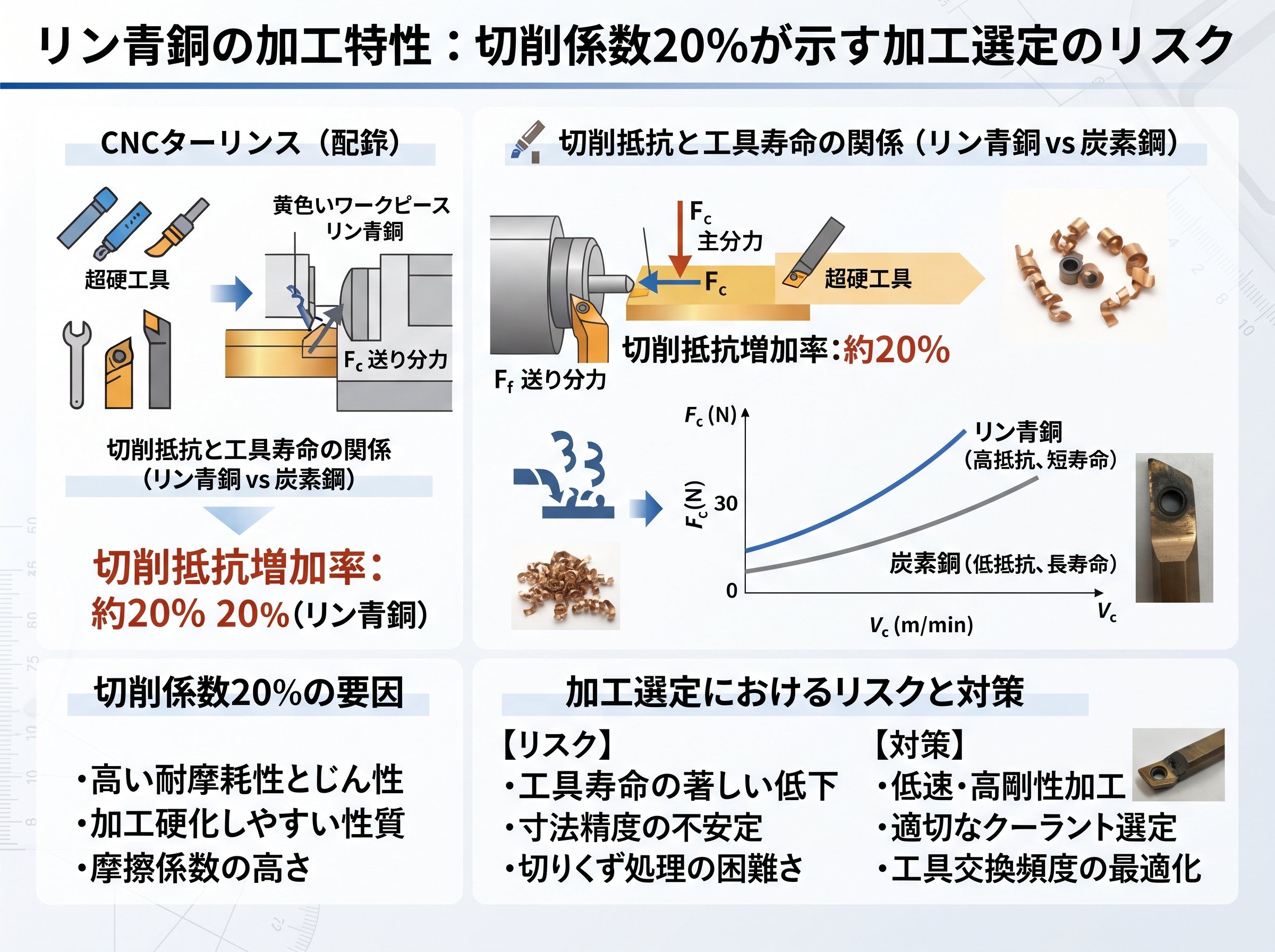

リン青銅の加工特性：切削係数20%が示す加工選定のリスク

リン青銅の加工を検討するうえで見落としやすい数字があります。それが切削係数です。快削黄銅（C3604）を100%としたとき、C5191の切削係数はわずか20%です。つまり、快削黄銅の5分の1しか切削しやすくないということを意味します。

痛いですね。切削加工前提で設計・発注を進めてしまうと、工具消耗が激しくなるだけでなく、加工時間の大幅な増加や表面粗さの悪化といった問題が生じます。バリも出やすくなるため、精密部品での後工程が増える点も見逃せません。

では、リン青銅の加工に向いた方法は何かというと、プレス・曲げ・絞り・鍛造が基本です。特に薄板製品であるC5191Pなどはプレス加工が主流で、コイルばね・板ばね・接点端子などはプレス成形で量産されています。

• ✅ 向いている加工：プレス・曲げ・絞り・鍛造・冷間圧延
• ❌ 向いていない加工：切削（特に複雑形状の旋削・フライス加工）

ただし切削加工が完全に不可なわけではありません。切削を必要とする場合は、鉛（Pb）を添加した「快削りん青銅」を選択するという方法があります。快削りん青銅はPbの添加によって切削性が大幅に改善されており、複雑な旋削加工が必要な小径ねじやボルト・ナット類に使われています。切削加工が必要な場合は材料段階で快削りん青銅への変更を検討するのが、コストと品質の両面で有効な判断です。

また、薄板コイル材（C5191R）には巻きグセがある点に注意が必要です。そのままプレス加工に投入すると、寸法精度に影響が出ることがあります。加工前にはレベラーなどで矯正してから使用するのが現場の標準的な対処法です。

加工方法が合えばコストダウンにつながります。同じ性能を求めるなら、プレス量産設計を前提に材料・工法を一体で選定することが重要です。

参考：リン青銅の切削加工特性、切削係数の根拠、快削りん青銅との比較が確認できます。
リン青銅とは!?特性や用途について専門家が解説！ ｜ Mitsuri

リン青銅の成分と用途：現場で見落とされがちな「導電性と強度のトレードオフ」

金属加工の現場でリン青銅を扱う際、「ばね用なら一番硬い材料を選べばいい」という思い込みによる選定ミスが起きやすい場面があります。しかし、リン青銅の成分における錫含有量の増加は、強度・ばね性を高める一方で、導電率を明確に低下させます。この「トレードオフ」を意識していないと、電気的性能が求められる用途で素材選定が裏目に出ます。

具体的な数値で比較してみましょう。C5111（Sn約4%）の導電率は約20%IACSです。C5212（Sn約8%）では約13%IACSまで下がります。純銅（C1100）が約100%IACSであることを踏まえると、いずれも導電率は純銅より大幅に低いですが、コネクタや端子としての機能を維持するには最低限の導電性が必要です。

JIS記号	Sn含有量（目安）	導電率（%IACS）	主な用途
C5111	約4%	約20%	電子部品端子・コネクタ
C5191	約6%	約13〜14%	電気機器ばね・スイッチ・軸受
C5212	約8%	約13%	機械部品・歯車・高荷重軸受
C5240	約10%	約11%	高性能ばね・繰り返し応力部品

電子機器の接点やリードフレームなど「通電しながら繰り返し弾性変形する」という複合要求に対しては、C5191が事実上の標準材となっています。強度と導電性のバランスが最も広い用途に対応できるためです。これが条件です。

一方、機械的な摺動部（軸受・ブッシュ・スライドピース）では、そもそも通電要件がないケースが多く、C5212やCAC502C（鋳造りん青銅）が選ばれます。鋳造品はさらに複雑な形状への対応が可能で、ネット・シェイプに近い製品を作れるメリットがあります。

素材選定のフロー整理として、現場で活用できるシンプルな基準を挙げます。まず「通電するか？」を問いかけ、通電要件ありなら「導電性優先＝C5111、バランス型＝C5191」から選び、通電要件なしで「ばね性最重視＝C5210/C5240、機械強度重視＝C5212」から選ぶという流れです。

部品の動作環境と電気的要求を同時に整理してから材料を選ぶ習慣が、設計・品質の両面でリスクを大幅に下げます。

参考：JIS規格品番ごとの用途別選定ガイドラインと各物性データが一覧で確認できます。
リン青銅の材質・特性｜高強度・ばね性に優れた銅合金 ｜ Jマテ．カッパープロダクツ
