フレッティング摩耗対策で設備寿命を守る現場の実践知識

フレッティング摩耗の対策を現場目線で徹底解説

グリスをたっぷり塗れば、フレッティング摩耗は防げると思っていませんか？

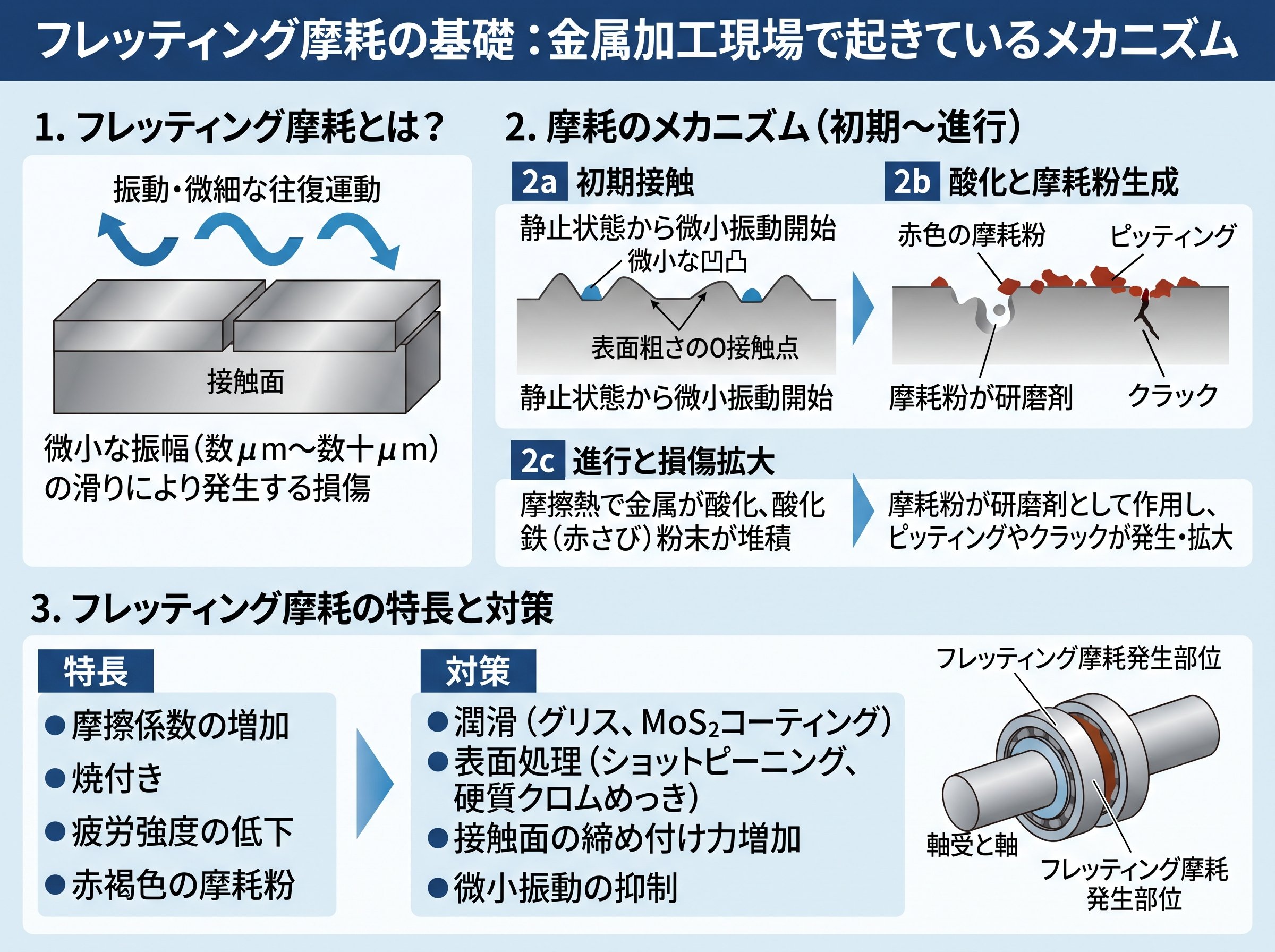

フレッティング摩耗の基礎：金属加工現場で起きているメカニズム

フレッティング摩耗とは、互いに接触した金属部品が、数μm（マイクロメートル）から数百μmという極めて微小な相対運動を繰り返すことで、接触面が損傷していく現象のことです。1μmはおよそ髪の毛の太さの100分の1ほどです。肉眼ではまず捉えられない動きが、部品を静かに、しかし確実に破壊していきます。

この現象が厄介なのは、「見えない」ことです。金属加工現場では、ベアリングの嵌合部、軸とカップリングの接触部、ボルト締結部、スプライン接合部などで頻繁に発生しますが、外側から眺めただけでは異常を発見しにくい構造になっています。赤茶色の粉（鉄の場合はFe₂O₃、酸化第二鉄）が接触部周辺に出てきたとき、すでに損傷はかなり進行しています。

フレッティング摩耗が発生するには、3つの条件が同時に揃う必要があります。ひとつ目は「面圧がある」こと、つまり部品同士が一定の力で押し付けられていること。ふたつ目は「微小な相対運動がある」こと。ほんのわずかな振動でも十分です。みっつ目は「酸素が供給される」こと。つまり大気環境で使用されていれば、ほぼ自動的にこの条件は成立します。

損傷の進行は自己増幅する悪循環を持っています。接触面が擦れて微細な金属粉が発生する → 金属粉が大気中の酸素と結びついて硬い酸化物になる → 酸化物が研磨剤として働き、さらに接触面を削り取る → より多くの金属粉が発生する、という連鎖が起きます。これが原因で、当初は軽微だった損傷が急加速するケースが多いのです。

フレッティング摩耗には3つの関連した現象があることも押さえておく必要があります。「フレッティング摩耗」（接触面の材料損失）、「フレッティングコロージョン」（摩耗と腐食の複合現象）、そして「フレッティング疲労」（疲労強度の著しい低下）です。特にフレッティング疲労は危険度が高く、通常の疲労試験で得られる疲労限度と比較して、疲労強度が半分以下になるケースも報告されています。部品が設計上の安全圏に入っているつもりでも、フレッティングが加わるとそのまま破断に至る可能性があります。フレッティング疲労は要注意です。

フレッティング疲労の脅威と対策（note）｜フレッティング疲労が疲労強度を半減させるメカニズムや、材料・環境因子との関係が詳しく解説されています

フレッティング摩耗の原因：現場で見落とされやすい5つの発生源

フレッティング摩耗は「振動があれば発生する」という単純なものではありません。現場で実際に損傷が起きる場所を整理すると、見落とされやすいポイントがいくつか浮かび上がってきます。

まず最も多いのが、振動源の近くにある嵌合部です。ポンプ、ファン、モータなどの振動源に隣接するベアリング外輪とハウジングの嵌合部は、特に発生しやすい筆頭箇所です。外観上は問題ないように見えても、内部では微小な滑りが繰り返されています。

次に見落とされやすいのが、締結不足によるボルト部の損傷です。適正なトルクで締め付けられていないボルトは、外力によって微妙に揺さぶられ続けます。これがフレッティング摩耗を引き起こし、さらにボルトの緩みを加速させるという悪循環に陥ります。締結力の低下を「ボルトが緩んだ」とだけ解釈して増し締めしても、根本原因であるフレッティング摩耗が解消されないために再び緩む、という繰り返しに苦しむ現場は少なくありません。

設計・組立段階での嵌合公差の設定ミスも大きな原因です。「ガタが多い嵌合」はそれだけ相対運動が起きやすく、フレッティングが発生しやすくなります。しかし逆に、締め過ぎの嵌合が応力集中を招き、フレッティング疲労き裂の起点になることもあります。適正な嵌合公差を選ぶことが基本です。

定期メンテナンス時の再組立ミスも現場でよく見られる発生源です。分解→清掃→再組立という流れの中で、グリスの塗布を忘れたり、組付けトルクのばらつきがあったり、表面の清浄度が不十分だったりすると、点検直後からフレッティング摩耗が始まることがあります。メンテ後に症状が悪化したように感じるケースの原因のひとつがこれです。

あまり知られていない原因として、輸送中の微振動があります。製品や部品をトラックで長距離輸送する際、アイドリング状態のエンジン振動が金属部品の接触面に継続的に伝わり、保管・輸送中にすでにフレッティングが進行してしまうことがあります。夏冬のエアコン稼働が長い季節は特に注意が必要です。対策としては、クッション性の高い梱包材の使用や、部品同士が直接接触しないような整列梱包が有効です。

発生箇所	主な原因	兆候
ベアリング嵌合部	振動・嵌合ガタ	赤茶色の粉・異音
ボルト締結部	締結不足・繰返し荷重	緩み・ガタの増加
スプライン・圧入部	マイクロスリップ	黒色・赤褐色の摩耗粉
軸とカップリング	アライメントずれ	振動増大・表面傷
輸送・保管中の部品	アイドリング振動・梱包不足	表面の微細な摩耗痕

フレッティング摩耗の対策①：設計・締結管理で根本から防ぐ方法

フレッティング摩耗対策の根本は、「接触面での微小な相対運動を発生させない、または最小化する」設計思想です。これが原則です。

設計段階でまず検討すべきは、接触部の嵌合精度の最適化です。嵌合のガタが大きいほどフレッティングは起きやすくなります。しかし一方で、締まりすぎる嵌合は組立精度のばらつきを生み、応力集中を引き起こすリスクもあります。圧入部やベアリング嵌合部では、メーカーの推奨公差範囲を確認し、適正な嵌合条件を選ぶことが第一歩です。

次に重要なのが、応力集中の緩和です。フレッティング疲労き裂は、接触部の端部、特に角の部分から発生しやすい性質があります。角部にフィレット（丸み）を設けるだけで、き裂の発生起点となる応力集中を大幅に低減できます。設計変更のコストが低い割に効果が大きく、見落とされがちなポイントです。

ボルト締結部については、適正トルクによる締結管理が不可欠です。NGIのテストでは、グリースを塗布せずネジが緩んだ状態で取り付けた場合、テストサイクルの95%でフレッティングが発生しました。一方、グリースを塗布して止めネジを適切なトルクで締め付けると、不具合率が90%以上低下したというデータがあります。数字を見れば、締結管理の重要性は明らかです。

トルクレンチを使用することは必須ですが、もう一点見落とされがちなのが「24時間後の増し締め」です。部品の取り付け後、最初の24時間で沈下や振動によってトルクがわずかに緩むことがあります。初回稼働後に一度トルクを確認する習慣をつけるだけで、フレッティングの発生リスクを大幅に下げることができます。これは使えそうです。

弾性シートや銅シムの介在も有効な手法のひとつです。接触面に薄い弾性材を挟むことで、微小な相対運動を吸収させる方法です。接触部の動きそのものを消せない場合の現実的な選択肢として、現場での採用例があります。

設計段階でマイクロスリップを防ぐという視点は、設備保全担当者よりも設計担当者が意識すべき項目ですが、実際の現場では保全担当者が「なぜここが毎回同じ場所でダメになるのか」を気づき、設計にフィードバックすることが改善のきっかけになることが多いです。

ベアリングハウスのフレッティングを防ぐ方法（NGI）｜取り付け時の締結トルク管理とグリース塗布の重要性について、実際のテスト結果を交えた詳細な解説があります

フレッティング摩耗の対策②：潤滑剤の正しい選び方と「やってはいけない」盲点

「グリスを塗れば大丈夫」という考えは、フレッティング摩耗対策においては危険な思い込みです。潤滑剤は確かに有効な対策のひとつですが、条件によっては逆効果になる場合があります。意外ですね。

まず理解しておくべきは、フレッティング摩耗における潤滑の役割です。潤滑剤は、金属同士の直接接触を防いで摩擦を低減する効果と、接触面への酸素の侵入を防いで酸化を抑制する効果の2つを持っています。そのため、適切な潤滑剤を適切に使えば、フレッティングの進行を大幅に遅らせることができます。

ところが、いくつかの状況では潤滑剤がマイナスに働くことがあります。ひとつは、微小な往復運動によって油膜が破壊されやすい環境下です。このとき、金属同士が接触して発生した摩耗粉が潤滑剤に捕捉されます。捕捉された摩耗粉は研磨粒子として機能し、接触面をさらに削り続けます。潤滑剤が「摩耗粉の運び屋」になってしまうわけです。

また、フレッティング疲労の観点では、摩擦を低減しすぎる潤滑剤が逆に危険な場合があります。部分すべり領域（振幅が非常に小さい状態）では、摩擦が高いほど接触部の動きが拘束され、相対運動が起きにくくなります。低摩擦の潤滑剤を使ってしまうと、この拘束効果が失われ、かえって微小すべりが発生しやすくなります。

このような背景から、フレッティング対策に使う潤滑剤は、通常のグリースではなく「フレッティング防止専用ペースト」を選ぶことが重要です。SKFのLGAF 3Eなどのフレッティング防止剤は、微小な運動を抑制するよう特別に配合されており、高荷重・高温下でも安定した性能を発揮します。比較テストでは、フレッティング防止剤を塗布した軸受は、21日間運転後も目に見える腐食が確認されなかったのに対し、潤滑剤なしでは5日以内にフレッティングの兆候が現れたという結果もあります。

また、「潤滑剤フリー」と表示されているベアリングでも、取り付け時にはフレッティング防止ペーストが必要なことがあります。「潤滑剤フリー＝メンテナンスフリー」という誤解が、取り付け後わずか数日でフレッティングが始まる原因になっています。取り付け時のペーストは「運転中の潤滑」ではなく、「組立時の保護バリア」として機能します。目的が異なるため、省略しないことが条件です。

• 📌 フレッティング専用ペースト（例：SKF LGAF 3E）を使用する。通常グリースとは別物と認識する
• 📌 取り付け前の表面清浄化を必ず行う。油脂・錆・摩耗粉が残った状態での組立はフレッティングを加速する
• 📌 液体潤滑剤が使えない部位には、二硫化モリブデン（MoS₂）やPTFE（テフロン）コーティング材を活用する
• 📌 グリースの充填量は多すぎても問題。NTNの資料によれば、軸受内部の空間容積の30〜40%が目安で、過剰充填は発熱・劣化を招く

二硫化モリブデン（MoS₂）は特に注目に値する選択肢です。固体潤滑剤として接触面に安定した低摩擦の被膜を形成し、液体潤滑剤が浸透しにくい狭小なすき間でも効果を発揮します。スプライン部や圧入部など、油脂が届きにくい部位での使用実績が豊富です。

MOLYKOTE® フレッティング腐食防止製品（DuPont）｜嵌合部・シート部のフレッティングコロージョン防止に特化した固体潤滑剤製品の詳細情報があります

フレッティング摩耗の対策③：表面処理・コーティングで耐久性を上げる実践的知識

設計と潤滑だけで対応しきれない場合、または長期的な耐久性向上が必要な場合には、表面処理・コーティングが有力な選択肢になります。表面処理が条件です。

最もコストパフォーマンスが高い選択肢として挙げられるのが、窒化処理です。鋼材の表面に窒素を浸透させて硬化させる処理で、表面硬度が大幅に上昇します。硬い表面は摩耗粒子による研磨に強く、フレッティング摩耗の進行を大幅に遅らせます。また、フレッティング疲労き裂の発生を抑制する効果もあります。処理温度が比較的低いため母材への熱影響が少なく、精密部品にも適用しやすい点が現場では評価されています。

浸炭処理・高周波焼入れも同様に表面硬化を目的とした処理で、適用できる部品や要求特性に応じて選択します。表面硬化処理全般に共通するのは、単に「硬くする」だけでなく、「き裂の発生起点を強くする」という効果を持つ点です。

ショットピーニングは独自の視点から見直されるべき対策です。金属製の小球（ショット）を高速で表面に打ちつけることで、表面に圧縮残留応力を付与します。圧縮残留応力はき裂の進展を強力に抑制する効果があります。フレッティングで発生した微細なき裂は、通常であれば繰返し荷重によって内部に進展していきますが、表面の圧縮残留応力がこの進展を阻む「壁」として機能します。処理によっては、フレッティング疲労き裂発生寿命が2〜3倍程度増加したという研究結果も報告されています。ただし、不適切な条件でショットピーニングを実施すると表面粗さが増加し、摩耗が加速する可能性もあるため、処理条件の設定が重要です。

DLC（ダイヤモンドライクカーボン）コーティングは、近年注目度が高まっている表面処理です。硬度が非常に高く（ビッカース硬度で2000HV以上）、摩擦係数が低い（0.1以下）という特性を持ちます。フレッティング摩耗の抑制に優れた効果を発揮しますが、コスト面と、コーティングの膜厚管理・密着性の確保が課題です。精密な部品、高付加価値な部品への適用が現実的です。

表面粗さ管理についても、誤解が多いポイントです。「表面を粗くすれば嵌合が強くなる→フレッティングが起きにくい」と考えがちですが、実際は逆で、接触面の粗さが小さいほど長期的な疲労耐久性が向上するというデータがあります。ただし、鏡面に近いほど凝着（焼き付き）が起きやすくなるという側面もあるため、適切な範囲の表面粗さ管理が必要です。

• 🔧 窒化処理：コスト・効果のバランスが良い。精密部品にも適用しやすい
• 🔧 ショットピーニング：圧縮残留応力でき裂進展を抑制。処理条件の精密管理が必要
• 🔧 DLCコーティング：高硬度・低摩擦。高付加価値部品への適用に向く
• 🔧 硬質クロムメッキ：耐摩耗性と耐腐食性を同時に向上。接触面の酸化を抑制する効果がある

表面処理の選択に迷ったときは、まず「どの損傷モードが支配的か」を見極めることが先決です。フレッティング摩耗が主体なら耐摩耗性重視の処理を、フレッティング疲労き裂が主体なら圧縮残留応力付与を優先するという考え方が基本です。

フレッティングコロージョンの原因と効果的な対策方法（旭メッキ工業）｜メッキ処理によるフレッティングコロージョン防止効果と、潤滑剤との組み合わせ対策が詳しく解説されています

フレッティング摩耗対策を現場に定着させる：異種材組み合わせと予知保全の活用

ここまで紹介した対策を「知っている」ことと「現場に定着させている」ことの間には、大きな差があります。現場で継続的に効果を出すためには、日常業務のなかに対策を組み込む仕組みが必要です。

まず見直したいのが、材料の組み合わせ設計です。フレッティング摩耗に関してほとんど知られていない事実として、「同じ材料同士の組み合わせは凝着しやすく、フレッティングが激しくなる」という原則があります。同種材料（ともがね）を使った場合、接触面同士が化学的に親和しやすく、微小な冷間溶接を形成しやすいためです。設計段階で接触部品の材料を意図的に異種にすることが、フレッティング対策のひとつになります。ただし異種材料を使う場合は、ガルバニック腐食（電食）のリスクも考慮する必要があります。

メンテナンス時のチェックリスト化も効果的です。分解・再組立時には、以下の確認を習慣にするだけでフレッティング摩耗の発生率が大幅に下がります。

• ✅ 接触面の「赤茶色・黒色の粉」の有無を確認する
• ✅ 清浄化（脱脂・錆落とし）を行ってから組み立てる
• ✅ フレッティング防止ペーストを塗布する
• ✅ トルクレンチで規定トルクを確認する
• ✅ 24時間稼働後に増し締めの確認をする

「不具合カルテ」の作成と蓄積も現場力を上げる重要な手段です。どの設備の、どの部位で、どの頻度でフレッティング摩耗が発生しているかを記録・共有することで、傾向が見えてきます。傾向が分かれば、対策の優先順位がつけられます。

IoTセンサーや振動センサーの活用は、フレッティング摩耗の「予知保全」を可能にします。接触部近傍に振動センサーや温度センサーを設置し、データをリアルタイムで監視する仕組みを作れば、通常の目視点検では捉えられない微細な変化を早期に検知できます。「異常を感じてから交換する」から「異常になる前に交換する」への転換です。設備ごとのデータ蓄積が進めば、AIによる寿命予測も現実的な選択肢になります。

独自視点として重要なのが、海水・腐食環境での特別対応です。通常の金属加工現場でも、冷却水や切削液が飛散する環境、あるいは沿岸部の工場では、塩化物イオンが接触部に及ぶ可能性があります。塩化物イオンはフレッティング疲労を著しく加速することが知られており、通常環境での対策だけでは不十分です。このような環境では、耐食性の高い表面処理の選択と、定期的な清浄化の頻度を上げることが求められます。これは見落とされがちな点です。

さらに、水素環境での使用にも注意が必要です。水素ガス環境では大気中より摩擦係数が高くなり、さらに水素吸蔵による水素脆性が加わって、フレッティング疲労強度が大幅に低下します。水素関連設備に携わる場合は、専用の材料選定と対策が必要です。
