増し締めとトルク管理の重要性と適切なボルト締め付け方法

増し締めの重要性

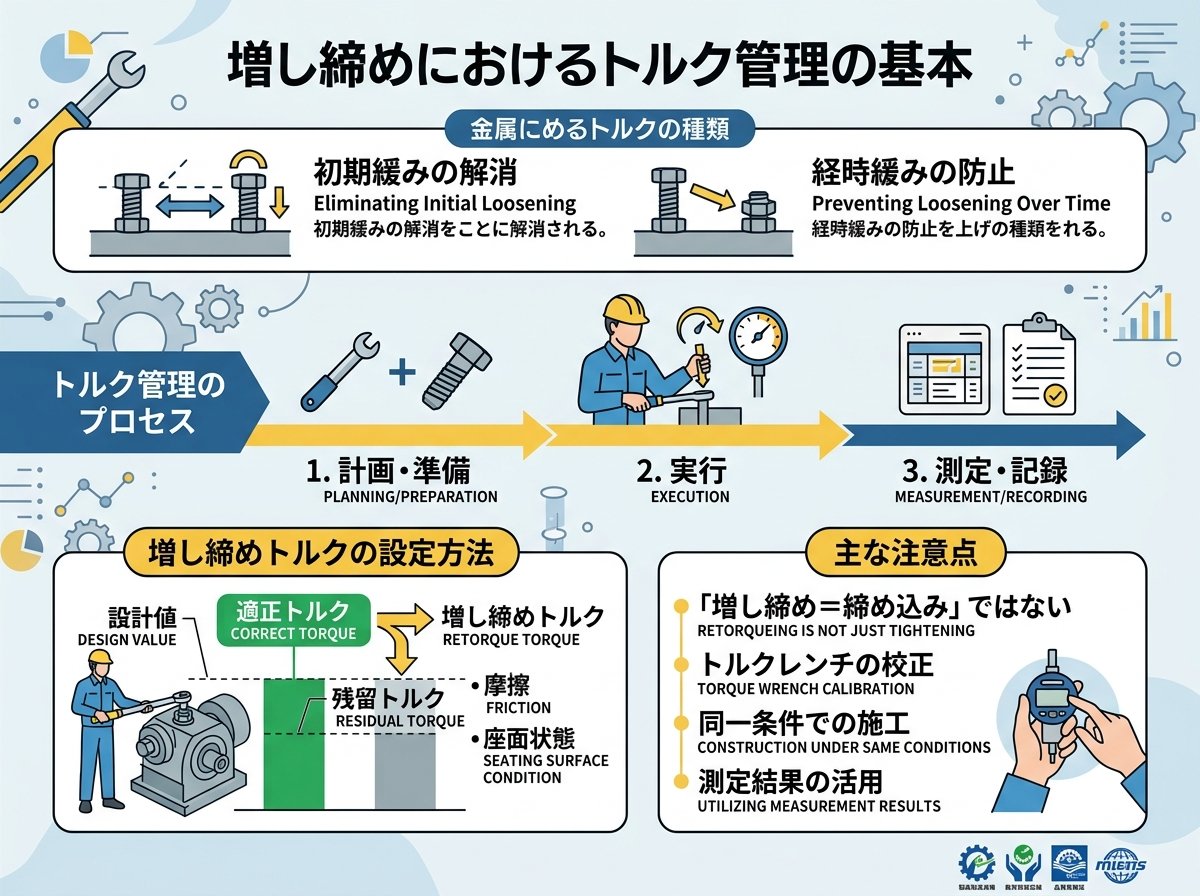

増し締めにおけるトルク管理の基本

金属加工の現場において、増し締めは単なる「もう一度締め直す」作業ではなく、精密な技術を要する重要なプロセスです。適切な増し締めを行うためには、トルク管理の基本を理解することが不可欠です。



トルク管理とは、ボルトやナットを締め付ける際に加える回転力（トルク）を適切な値に保つことです。各ボルトやナットには、その規格や用途に応じた「規定トルク値」が定められています。この値を守ることが増し締めの基本となります。



規定トルク値より弱く締め付けると、振動や衝撃によってボルトが緩み、部品が脱落する危険性があります。一方、過剰に締め付けると、ボルトが伸びたり、最悪の場合折れてしまったりすることがあります。どちらの場合も、機械の故障や重大な事故につながる可能性があるため、適切なトルク値での増し締めが求められます。



増し締めの基本手順は以下の通りです。

1. 対象のボルト・ナットの規定トルク値を確認する
2. トルクレンチを正しく調整する
3. 規定の順序で増し締めを行う
4. トルク値が適切であることを確認する

増し締めは、特に新しく部品を取り付けた後や、一定期間使用した後に必要です。これは「初期なじみ」と呼ばれる現象によるものです。初期なじみとは、ボルトやナットと接触面が使用初期に微妙に変形し、締め付け力が減少する現象を指します。この現象により、一度正しいトルク値で締め付けたボルトでも、使用開始後に緩む可能性があるのです。

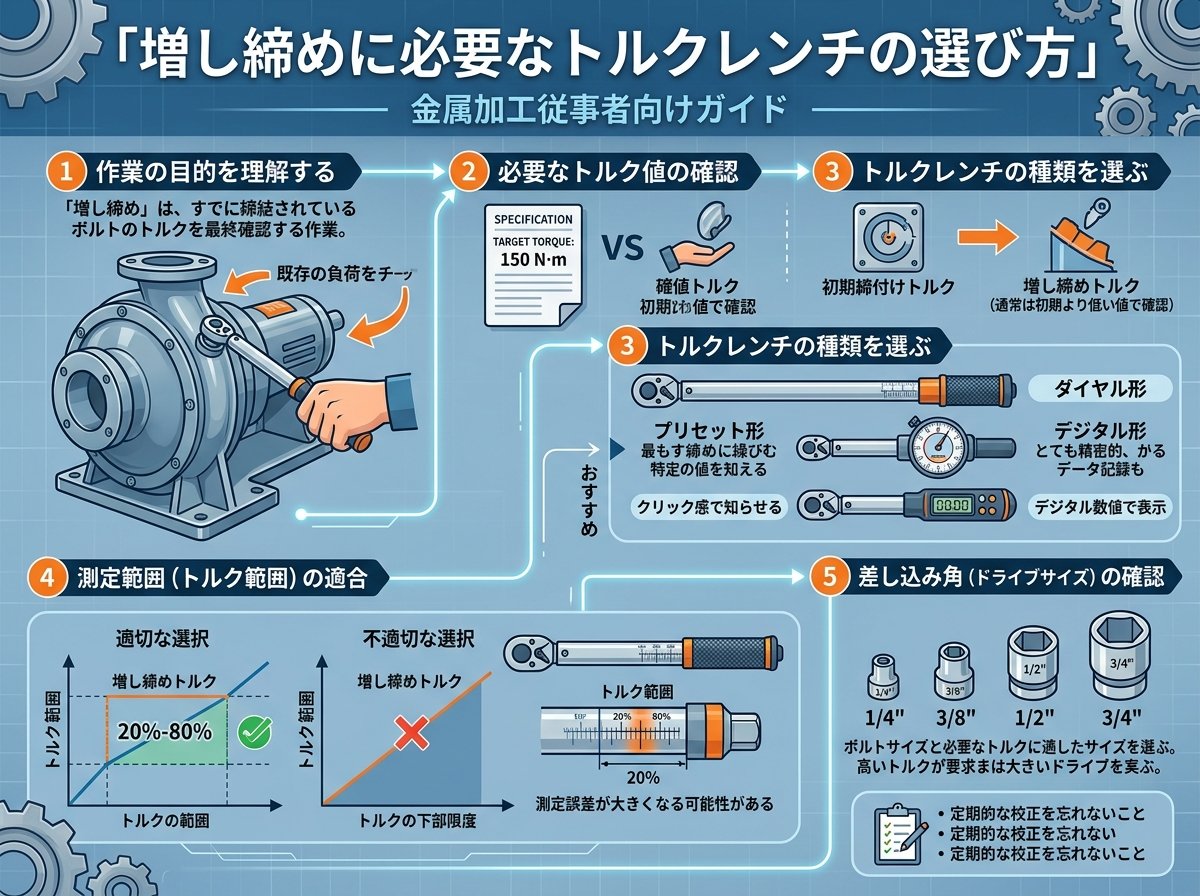

増し締めに必要なトルクレンチの選び方

増し締め作業で最も重要な工具は、間違いなくトルクレンチです。トルクレンチは、規定のトルク値で締め付けができるように設計された特殊なレンチで、正確な増し締めには欠かせません。トルクレンチの選び方は、作業の精度に直接影響するため、慎重に行う必要があります。



トルクレンチには主に以下の種類があります。

• プリセット型トルクレンチ：特定のトルク値に固定するタイプ
• ダイヤル型トルクレンチ：目盛りでトルク値を設定するタイプ
• デジタル型トルクレンチ：電子的にトルク値を設定・表示するタイプ

トルクレンチを選ぶ際の重要なポイントは以下の通りです。

1. トルク範囲：使用するボルト・ナットの規定トルク値をカバーできる範囲のものを選ぶ
2. 精度：重要な設備ほど高精度のトルクレンチが必要
3. 校正状態：定期的に校正されているトルクレンチを使用すること
4. 使いやすさ：作業環境に適したサイズや機能を持つものを選ぶ
5. 耐久性：頻繁に使用する場合は、耐久性の高いモデルを選ぶ

特に現場で注意したいのは、車載工具のレンチや、トルク値が不明なレンチでの増し締めは避けるべきという点です。これらの工具では正確なトルク管理ができないため、過剰な締め付けや締め付け不足を引き起こす可能性があります。



高品質なトルクレンチへの投資は、長期的に見れば設備の故障リスク低減やメンテナンスコスト削減につながります。また、作業者の負担を軽減し、作業効率を向上させる効果も期待できます。



トルクレンチの選び方と校正の重要性についての詳細情報

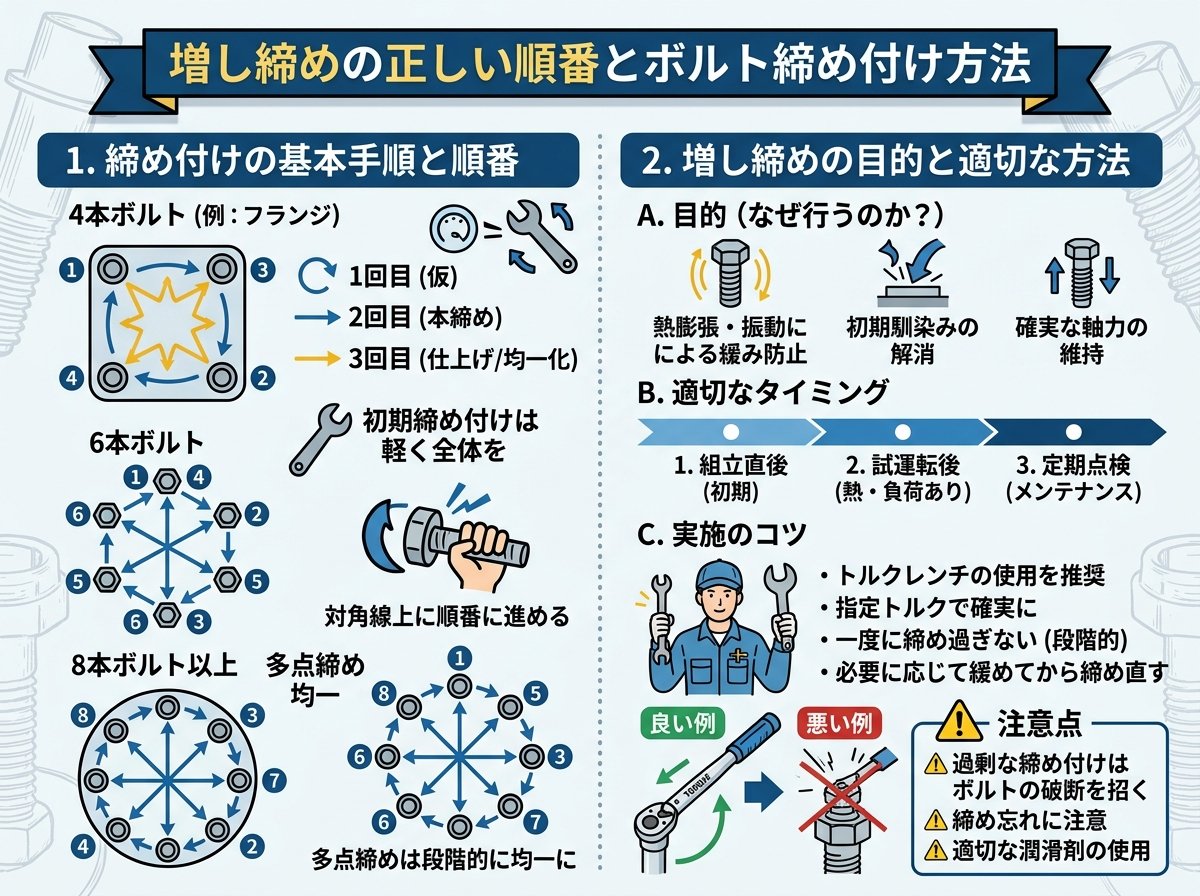

増し締めの正しい順番とボルト締め付け方法

増し締めを行う際、単に強く締めれば良いというわけではありません。正しい順番で締め付けることが、均一な力の分散と安全性の確保には不可欠です。



特に重要なのが、対角線上にナットを締めるという基本原則です。たとえば、5つのナットがある場合、上から時計回りに1・2・3・4・5と番号をつけたとすると、1→3→5→2→4という順番で締め付けます。4つのナットの場合は、1→3→4→2という順序になります。



この対角線順序で締め付ける理由は、均等に力を分散させ、歪みを防ぐためです。一方向に順番に締めていくと、片側だけに力がかかり、部品が歪む原因となります。



増し締めの基本的な手順は以下の通りです。

1. 最初に軽く手で締める
2. トルクレンチを使用して、対角線順序で1回目の締め付けを行う（規定トルクの約60%程度）
3. 再度対角線順序で2回目の締め付けを行う（規定トルク値で）
4. 必要に応じて、全てのボルト・ナットが規定トルクで締まっているか確認する

増し締めのタイミングも重要です。一般的には、新しく部品を取り付けた後、最初の使用から50～100km走行後（車両の場合）、または数時間の運転後（工業機械の場合）に増し締めを行うことが推奨されています。これは、前述した「初期なじみ」が発生した後のタイミングで再度締め付けることで、長期的な安全性を確保するためです。



また、増し締め作業の記録を保管することも、品質管理の観点から重要です。どのボルト・ナットを、いつ、どのトルク値で増し締めしたかを記録しておくことで、メンテナンスの履歴管理ができ、問題発生時の原因追及も容易になります。

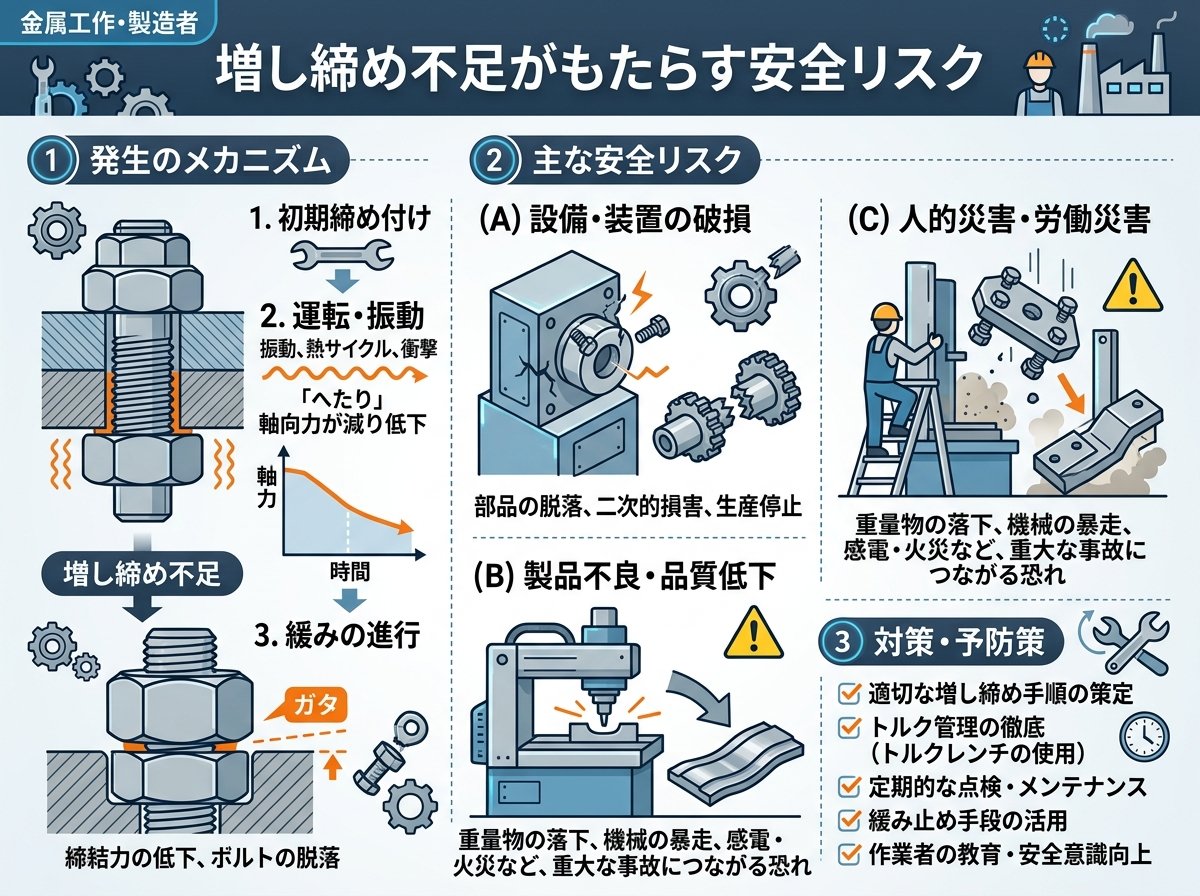

増し締め不足がもたらす安全リスク

増し締めは単なる定期点検の一部ではなく、設備の安全性と信頼性を確保するための重要な工程です。増し締め不足がもたらす安全リスクについて理解することは、金属加工業に携わる全ての人にとって不可欠です。



増し締め不足による主なリスクは次の通りです。

1. 部品の脱落：適切に増し締めされていないボルトやナットは、振動や負荷によって徐々に緩み、最終的には部品が脱落する危険性があります。これは、特に高速回転する機械では重大な事故につながる可能性があります。
2. 精度の低下：微妙な緩みであっても、金属加工機械の精度に影響を与えます。これにより、加工製品の品質不良が発生し、不良品の増加やクレームの原因となります。
3. 疲労破壊の加速：適切に締め付けられていないボルト・ナットは、通常より大きな応力変動にさらされ、疲労破壊が早まる傾向があります。これは突然の機械故障を引き起こす危険性があります。
4. 安全装置の機能低下：安全ガードやカバーなどの安全装置を固定しているボルトが緩むと、安全装置自体の機能が低下し、作業者の安全が脅かされます。

実際の現場で発生した事例として、ある工場では定期的な増し締めを怠ったことで、高速回転する切削機のカッターが作業中に脱落し、近くにいた作業員が重傷を負うという事故がありました。この事故の調査では、初期設置後の増し締めが適切に行われていなかったことが原因とされています。



このような事故を防ぐためには、定期的な増し締め点検のスケジュールを設け、確実に実施することが重要です。また、増し締め作業者への適切な教育と訓練、および正確なトルク管理ができる工具の提供も欠かせません。



増し締めの現場における効率的な作業手順

現場での増し締め作業を効率的かつ確実に行うためには、体系的な作業手順を確立することが重要です。以下に、増し締め作業の効率を高める手順と注意点をまとめます。



まず、増し締め作業を始める前の準備として、以下の項目を確認します。

1. 作業計画の立案：どの設備のどの部分を点検するか、優先順位を明確にする
2. 必要工具の準備：適切なトルクレンチと、必要に応じて延長バーなどの補助工具を用意する
3. 規定トルク値の確認：対象となるボルト・ナットの規定トルク値を設備マニュアルで確認する
4. 安全対策：設備が完全に停止していることを確認し、必要に応じてロックアウト・タグアウトを実施する

実際の増し締め作業手順。

1. 点検前確認：ボルト・ナットの状態（錆びや損傷）を目視で確認する
2. 清掃：必要に応じて、ボルト・ナット表面の汚れや錆びを除去する
3. 緩みチェック：トルクレンチを使用せず、軽く手で緩みがないか確認する（締め付ける方向に少し力を加える程度）
4. トルクレンチの設定：規定トルク値に正確に設定する
5. 対角線順序での増し締め：前述の対角線順序で均等に力をかける
6. 記録：増し締め作業の日時、対象箇所、使用したトルク値を記録する

効率化のためのポイント。

• チェックリストの活用：点検箇所を漏れなく確認するためのチェックリストを作成・活用する
• マーキング：増し締め完了箇所に印をつけることで、作業の進捗を視覚的に管理する
• 定期点検スケジュールの設定：設備の使用頻度や重要度に応じた増し締め点検スケジュールを設ける
• トレーニング：作業者に対して、正しいトルク管理と増し締め技術のトレーニングを定期的に実施する

意外と見落とされがちなのが、増し締め後の確認作業です。増し締め直後だけでなく、設備を一定時間運転した後に再度確認することで、初期なじみによる緩みを早期に発見できます。



また、近年では増し締め作業の効率化・記録管理のためのデジタルツールも開発されています。スマートトルクレンチやモバイルアプリを活用することで、作業履歴の自動記録や、規定トルク値の管理が容易になります。



ボルト管理とデジタル化に関する最新情報
このように、増し締め作業は単なる「締め直し」ではなく、設備の安全性と信頼性を確保するための重要な技術工程です。適切な知識と手順を身につけ、日常的なメンテナンス業務に取り入れることで、設備の長寿命化とコスト削減、そして何より作業現場の安全確保につながります。
