ハブボルト サイズとメーカー別対応表の完全ガイド
この記事では、自動車のハブボルトのサイズやメーカー別対応表を徹底解説します。国産車・輸入車の規格の違いや選び方、交換時の注意点まで、金属加工のプロが実践的なアドバイスをお届けします。あなたの車に最適なハブボルトは何でしょうか？
金属加工ガイド
ハブボルト サイズとメーカー別対応表の完全ガイド

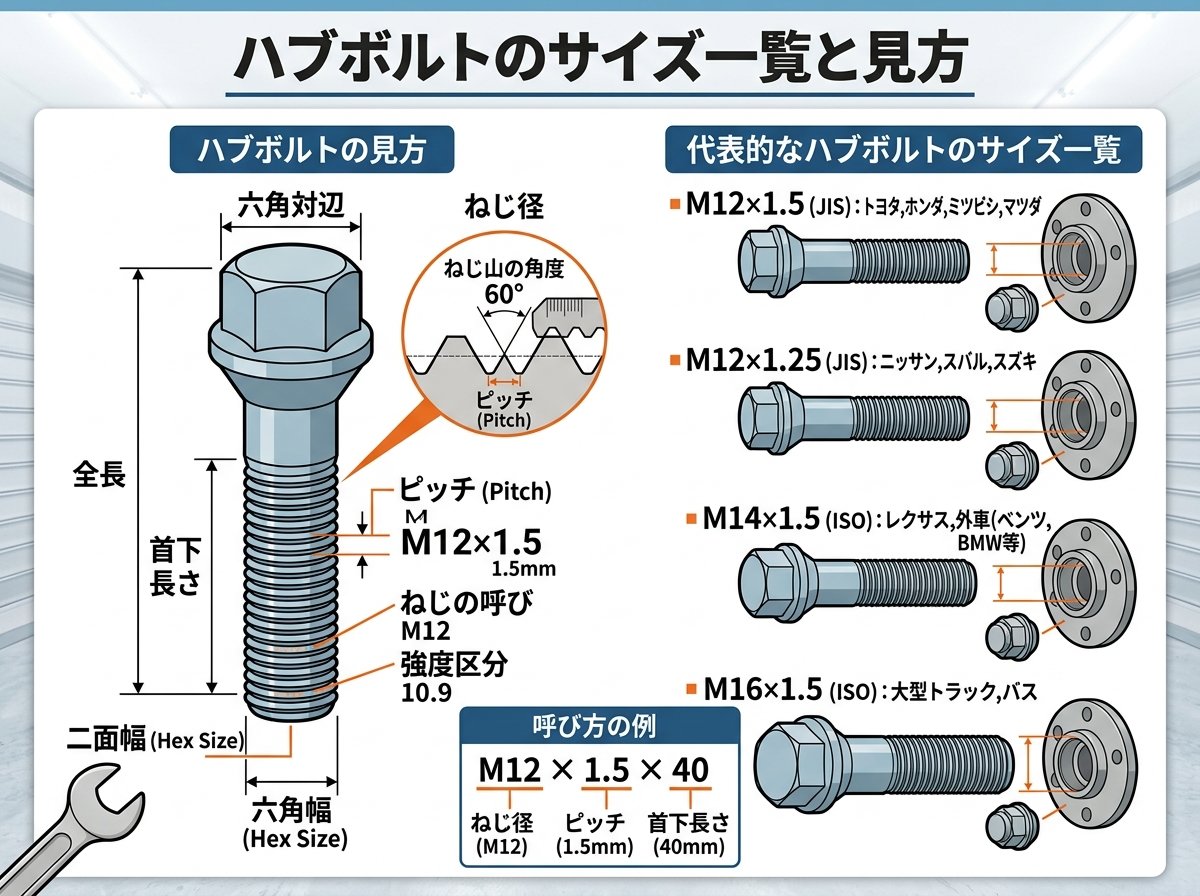

ハブボルトのサイズ一覧と見方について
ハブボルトのサイズ表記は、一見複雑に思えますが、基本的なルールを理解すれば読み解くことができます。ハブボルトのサイズは主に「M12×P1.5」のように表記され、それぞれの数字には重要な意味があります。
「M12」の「M」はメートルねじを意味し、「12」はボルトの外径（mm）を示しています。「P1.5」の「P」はピッチを表し、「1.5」はねじ山と山の間の距離（mm）を表しています。現在の日本車では、ハブボルトの外径はほとんどが「M12」に統一されていますが、ピッチは「P1.5」と「P1.25」の2種類が存在します。
ハブボルトのサイズを正確に把握するためには、以下の寸法も重要です。
- スプライン径：ボルトの軸部分の直径で、12.3mm、13mm、14.2mm、14.3mm、14.4mmなどがあります
- 全長：ボルト全体の長さで、50mm～82.5mmなど様々です
- 有効ネジ長：ねじ部分の長さで、通常26mm～42mm程度です
- ネジ山数：ねじの山の数で、メーカーによって異なります
ハブボルトのサイズを確認する際は、単にネジサイズだけでなく、これらの寸法すべてが車種に適合しているかを確認することが重要です。不適合なボルトを使用すると、走行中の振動や最悪の場合ホイールの脱落など、重大な事故につながる可能性があります。

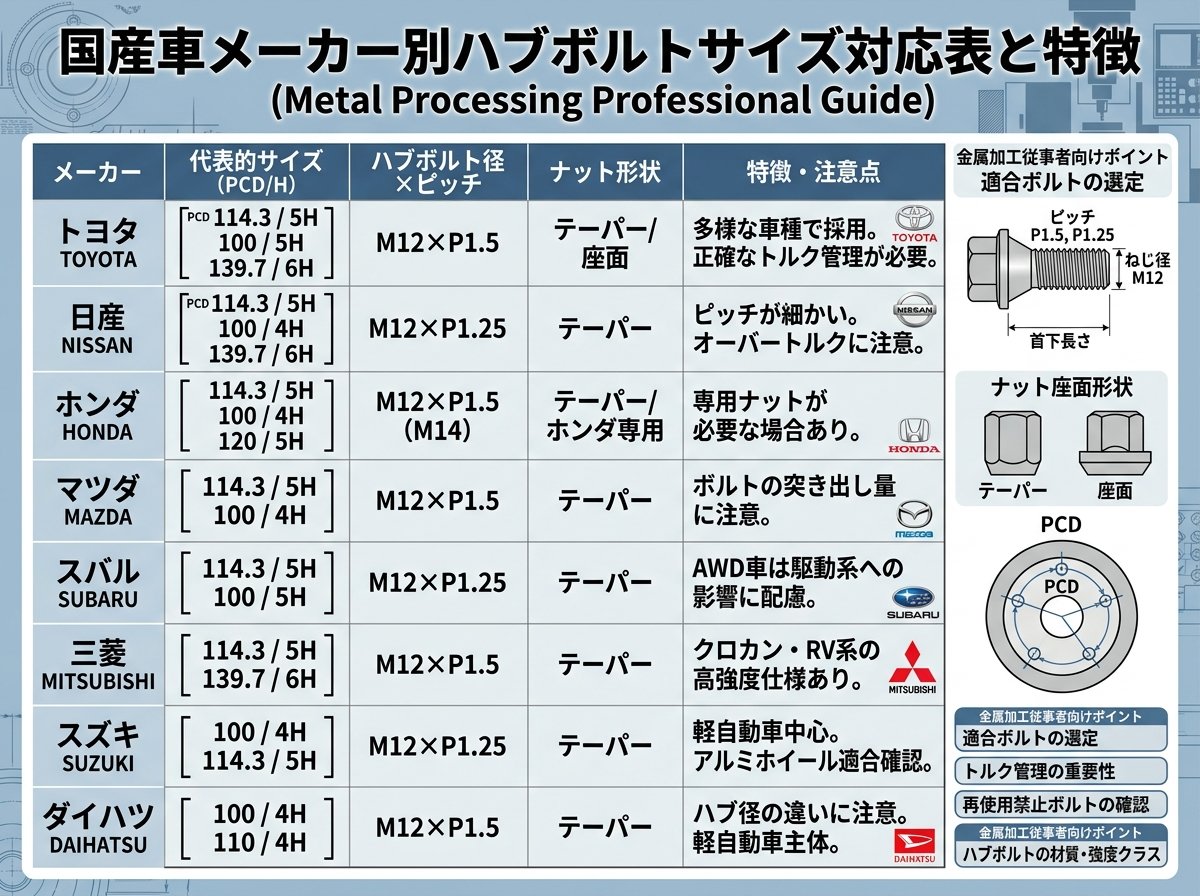

国産車メーカー別ハブボルトサイズ対応表と特徴
国産車メーカーごとにハブボルトのサイズは異なります。ここでは主要メーカー別の標準的なハブボルトサイズをまとめました。
| メーカー | ネジサイズ | スプライン径 | 全長（標準） | ネジ部長 |
|---|---|---|---|---|
| トヨタ / レクサス | M12×P1.5 | 14.2mm | 62.5mm | 39mm |
| 日産 (A型) | M12×P1.25 | 14.2mm | 65mm | 42mm |
| 日産 (N型) | M12×P1.25 | 13.0mm | 65mm | 42mm |
| ホンダ | M12×P1.5 | 12.3mm | 65mm | 42mm |
| スズキ | M12×P1.25 | 12.3mm | 60mm | 38mm |
| マツダ | M12×P1.5 | 13.0mm | 73.5mm | 53mm |
| スバル | M12×P1.25 | 14.4mm | 73.5mm | 53mm |
| 三菱 | M12×P1.5 | 14.4mm | 72.5mm | 53mm |
特筆すべき点として、国産車メーカーのハブボルトは大きく2つのグループに分かれます。
- M12×P1.5グループ：トヨタ、ホンダ、マツダ、三菱、ダイハツなど
- M12×P1.25グループ：日産、スバル、スズキなど
また、一部の高性能モデルや特殊車両では、M14×P1.5を採用している例外もあります。例えば、トヨタのランドクルーザーやレクサス、ホンダのレジェンド、シビック タイプR、日産GT-R NISMOなどが該当します。
注意すべき点として、OEM車（他メーカーからの供給車）では、見た目の製造元とは異なるハブボルト規格を採用している場合があります。不明な場合は、必ず実車で確認するか、メーカーの公式情報を参照してください。

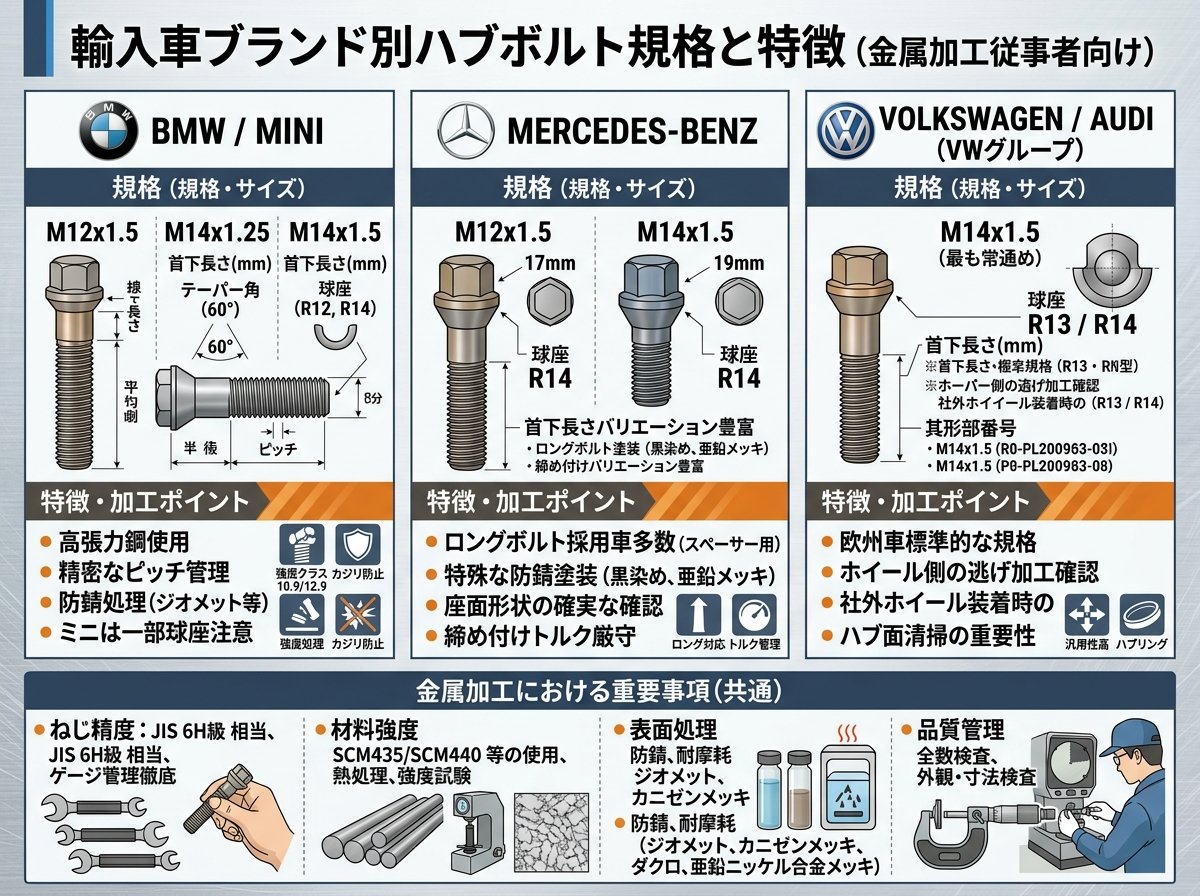

輸入車ブランド別ハブボルト規格と特徴
輸入車のハブボルトは国産車とは異なる規格を採用していることが多く、交換や適合パーツ選びの際に注意が必要です。主要な輸入車ブランドのハブボルト規格を見ていきましょう。
| メーカー | ネジサイズ | 特徴 |
|---|---|---|
| BMW | M14×P1.25 | 高強度設計、精密な締め付けトルク管理が必要 |
| ボルボ | M14×P1.25 | 安全性重視の設計、耐久性に優れる |
| フォルクスワーゲン(VW) | M14×P1.5 | 長寿命設計、専用工具推奨 |
| メルセデス・ベンツ | M14×P1.5 | 高精度加工、特殊な表面処理あり |
| アウディ | M14×P1.5 | VWグループ共通設計、高品質素材使用 |
| ポルシェ | M14×P1.5 | 高性能用途向け特殊設計、チタン合金タイプも |
輸入車の場合、国産車と比較して以下の点が大きく異なります。
- ボルト径が太い：国産車がM12主体なのに対し、輸入車はM14が主流
- 材質の違い：より高強度な材質を使用していることが多い
- 表面処理：防錆性や耐久性を高める特殊コーティングが施されていることが多い
- 締め付けトルク：一般的に国産車より高いトルク値が指定されている
輸入車のハブボルトを交換する際は、純正品または同等品質の専用設計品を使用することをお勧めします。汎用品を使用すると、素材強度や寸法精度の違いから安全性に問題が生じる可能性があります。特に高性能車やスポーツモデルでは、純正規格に厳密に準拠したハブボルトの使用が不可欠です。
また、輸入車の中には独自の特殊ボルト（セキュリティボルトや特殊形状ボルト）を採用しているモデルもあるため、交換部品の選定には十分な注意が必要です。

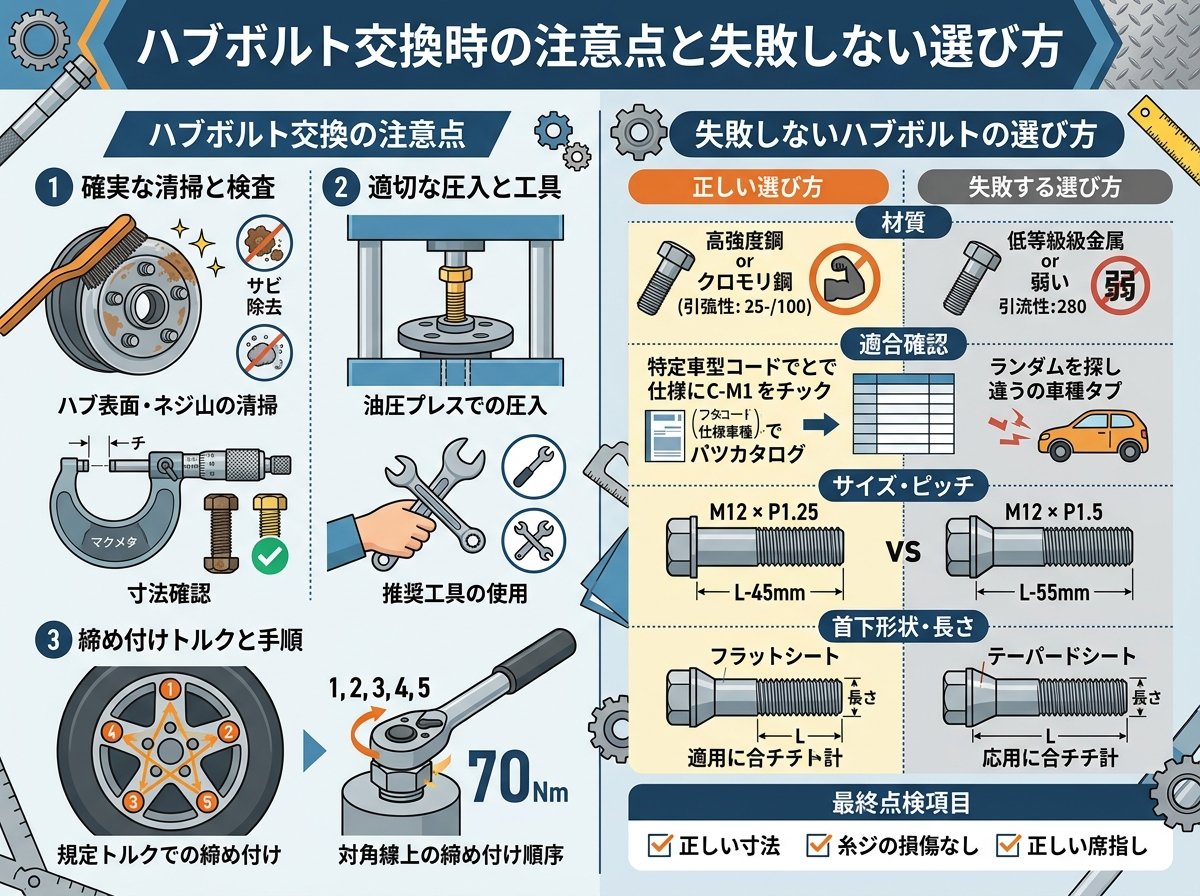

ハブボルト交換時の注意点と失敗しない選び方
ハブボルトの交換は適切な知識と手順で行わないと、重大なトラブルを引き起こす可能性があります。ここでは交換時の注意点と失敗しない選び方について解説します。
【交換前の確認事項】
- 正確なサイズの確認：ネジサイズ、スプライン径、全長を必ず実測して確認
- メーカー純正品の確認：車両の取扱説明書や整備マニュアルで純正規格を確認
- OEM車の注意：見た目の製造元と実際のハブボルト規格が異なる場合があるため要確認
- 現状の損傷状態：既存ボルトの損傷状態を確認し、原因を特定（単なる経年劣化か、別の問題があるか）
【選び方のポイント】
- 材質の選択
- 長さの選択
- ホイールスペーサー使用時：スペーサー厚に合わせて10mm、20mm長いボルトを選択
- 社外ホイール装着時：ホイールのハブ座面からの高さに合わせた適切な長さを選択
- 基本原則：ネジ山が5山以上かみ合うことを確保（安全のため）
- 表面処理
【交換時の注意点】
- 適切な締め付けトルク：メーカー指定値を厳守（一般的に国産車は80〜120N·m程度）
- 締め付け順序：対角線順に均等に締め付ける
- 再使用禁止：一度外したボルトは再使用せず、新品に交換することを推奨
- ネジ部の清掃：ハブ側のネジ穴も清掃し、異物や錆を除去
- 潤滑剤：適切な潤滑剤を使用（過剰な使用は逆に緩みの原因になるため注意）
特に注意すべき点として、ホイールスペーサーを装着する場合は必ず専用の長いハブボルトを使用する必要があります。純正長のボルトでスペーサーを取り付けると、ネジ山の噛み合いが不足し、走行中のホイール脱落など重大事故につながる危険性があります。
また、アルミ製のハブボルトは軽量化の目的で使われることがありますが、強度が不足する場合があるため、競技用途以外では推奨されません。一般的な道路走行では、メーカー推奨の標準的な鋼製ハブボルトを使用するのが最も安全です。

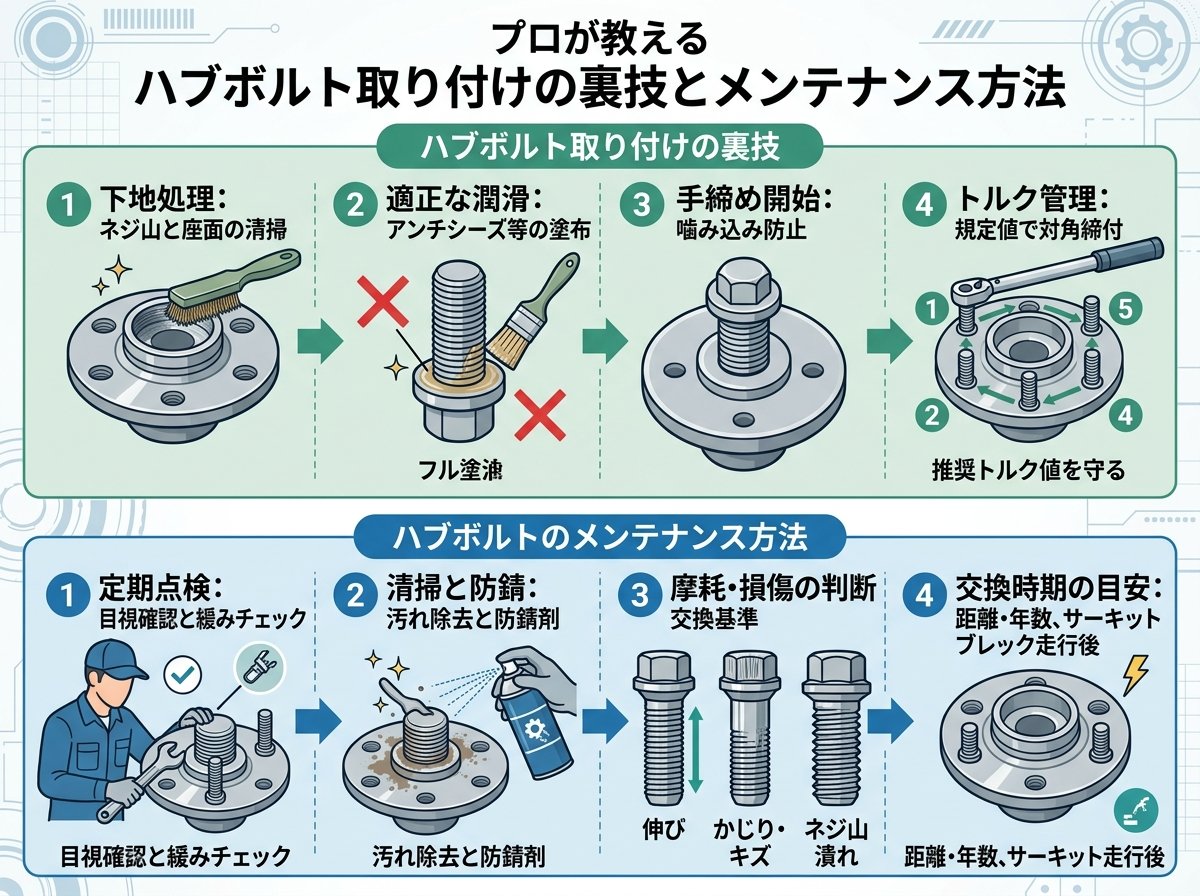

プロが教えるハブボルト取り付けの裏技とメンテナンス方法
金属加工のプロとして長年ハブボルトを扱ってきた経験から、一般の整備マニュアルには載っていない裏技やメンテナンスの秘訣をご紹介します。これらの知識は、長期的な安全性向上と、整備作業の効率化に役立ちます。
【取り付けの裏技】
- ネジ山保護テクニック
- ボルト挿入前に、ネジ山にごく薄くグリスを塗布すると、長期的な錆びつきや焼き付きを防止できます
- ただし過剰なグリスは逆効果で、適量（ほぼ見えない程度）が重要です
- 締め付け精度向上法
- 一度規定トルクで締めた後、全ボルトを少し（約30度）緩めてから再度規定トルクで締め直すと、応力が均等化され信頼性が向上します
- この「二段締め」は特に新品ホイール装着時に効果的です
- ハブ穴清掃の秘訣
- 古いボルトを交換する際、ハブ側のネジ穴に専用のタップを軽く通すことで、錆や異物を効果的に除去できます
- 市販のM12×P1.5/P1.25のハンドタップが便利ですが、無理な力をかけないよう注意が必要です
- トルクチェックの工夫
- ボルトにトルクマーカー（ペイントマーク）を付けておくと、走行後の緩みを視覚的に確認できます
- 白色のペイントペンでボルトとナットにまたがる線を引くだけの簡単な方法です
【日常的なメンテナンス方法】
- 定期的な点検
- 5,000km走行ごと、または3ヶ月に1回程度のトルク確認が理想的です
- 特に季節の変わり目や長距離走行後は点検頻度を上げましょう
- トルクレンチで規定値の90%程度の力で確認し、動いたら規定値まで締め直します
- 防錆処理
- 沿岸部や積雪地域では、年に1回程度、ボルトの露出部分に防錆スプレーを軽く吹きかけることで寿命が大幅に延びます
- ホイール交換時には、ボルト全体の状態を目視で確認し、必要に応じて早めの交換を検討します
- 材質に応じたケア
- 標準的な鋼製ボルト：防錆処理を定期的に行う
- チタン製ボルト：異種金属との接触による電食に注意
- アルミ製ボルト：締め付けトルク管理を特に厳密に行う
- トラブル予防法
- ホイールナットの脱着頻度が高い場合、ネジ部分に焼き付き防止剤を使用（ただし締め付けトルクに影響するため使用量に注意）
- ホイール取り付け面のハブ座も清掃し、異物がないことを確認
- ボルトの頭部に変形や亀裂がある場合は、即座に交換が必要
あまり知られていない事実として、ハブボルトは実は消耗品という側面があります。一般的には5〜7年、または5万km程度での交換が理想的で、これはタイヤローテーションや大きなホイール交換の機会に合わせて行うとよいでしょう。
また、防錆処理された標準的なボルトであっても、冬季の融雪剤や沿岸部の塩分にさらされ続けると、外見上は問題なくても内部から強度低下が進行している場合があります。特に10年以上経過した車両では、見た目に関わらず一度は専門家による点検を受けることをお勧めします。
NHK「JISが定める鉄鋼材料の基礎知識」はボルト材料の基本特性について詳しく解説しています

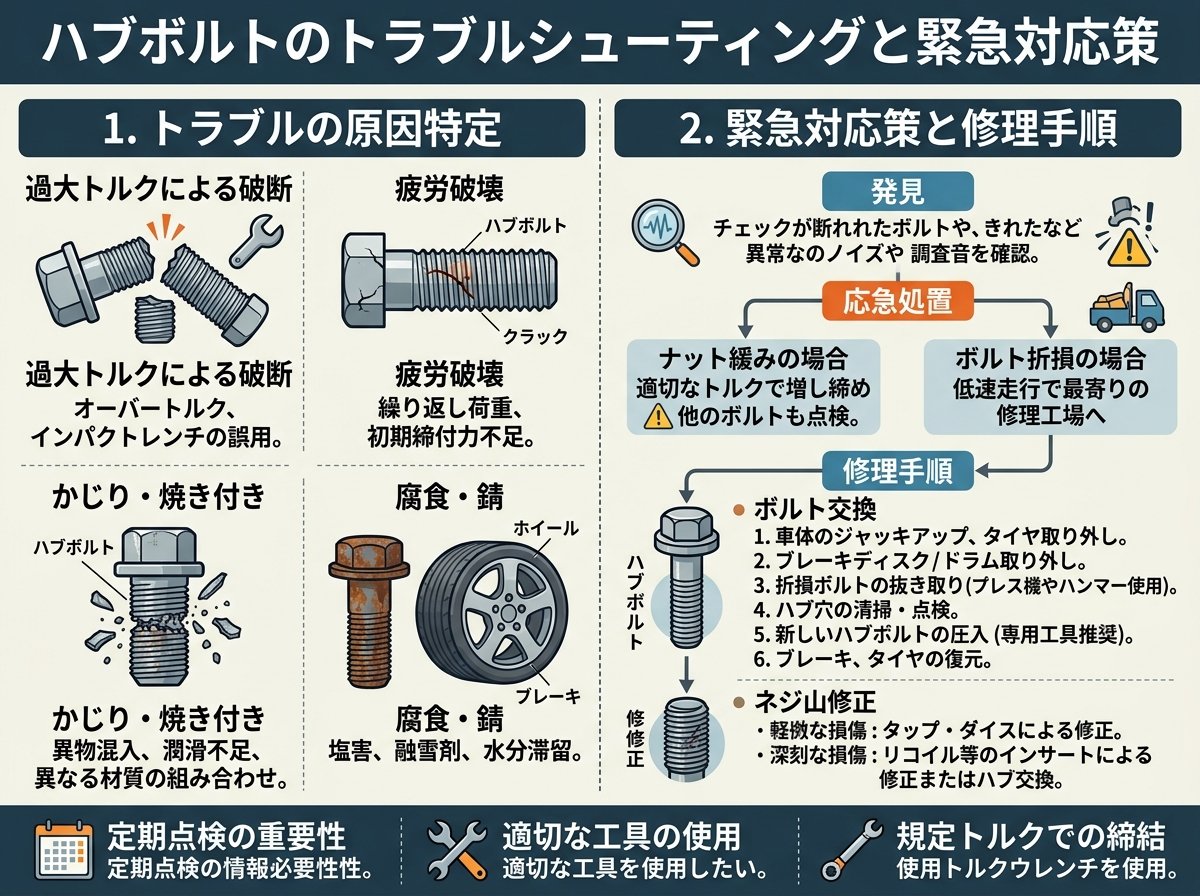

ハブボルトのトラブルシューティングと緊急対応策
ハブボルトに関するトラブルは走行安全性に直結するため、早期発見と適切な対応が重要です。ここでは主なトラブル症状とその対応策、さらに緊急時の一時的な対処法を解説します。
【主なトラブル症状と原因】
- 走行中の振動やガタつき
- 原因：ハブボルトの緩み、破損、または不適切な締め付け
- 確認方法：各ボルトのトルク確認、ホイールの遊びチェック
- 危険度：⚠⚠⚠（非常に危険、即時対応必要）
- 金属的な異音（特にコーナリング時）
- 原因：ボルト折れかけ、またはスプライン部の摩耗
- 確認方法：ホイールを外して目視点検、ボルトの変形確認
- 危険度：⚠⚠（早急な対応が必要）
- ボルト頭部の錆や変色
- 原因：長期使用による劣化、不適切な材質選択
- 確認方法：ボルト表面の目視点検
- 危険度：⚠（経過観察、次回整備時に交換推奨）
- ボルトの頭部が六角形から丸くなる
- 原因：不適切な工具使用、過剰な力での締め付け
- 確認方法：ボルト頭部の形状確認
- 危険度：⚠⚠（取り外しが困難になるため早めの対応推奨）
【トラブル別対応策】
- ボルトが折れてしまった場合
- 処置：専門工具（エキストラクター）でのネジ山抜き、またはハブごと交換
- 自己対応可能度：★☆☆（専門知識と工具が必要）
- 注意点：無理な抜き取りはハブ本体を損傷する恐れあり
- ボルトが緩んでしまう場合
- 処置：ネジ山の状態確認後、必要に応じて新品交換とトルク管理の徹底
- 自己対応可能度：★★☆（基本的な工具があれば対応可能）
- 注意点：繰り返し緩む場合はネジ穴の修正が必要な場合も
- 錆による固着（外れない）
- 処置：浸透性潤滑剤の使用と適切なインパクトツール活用
- 自己対応可能度：★★☆（基本的な工具と知識で対応可能）
- 注意点：過剰な力での対応は周辺部品も損傷する恐れあり
- ネジ山の損傷
- 処置：専用のネジ山修復キットでの修復、またはヘリサート挿入
- 自己対応可能度：★☆☆（専門的な工具と技術が必要）
- 注意点：修復困難な場合はハブアッセンブリ交換も検討
【緊急時の一時的対応策】
万が一、走行中にハブボルトの緩みや異常を感じた場合の緊急対応策です。あくまで一時的な措置として考え、早急に専門家による本格的な修理を受けることを前提としています。
- 安全な場所への移動
- 急ブレーキや急ハンドルを避け、安全な場所まで減速しながら移動
- 高速道路では路肩ではなく、可能な限りサービスエリアまで低速で移動
- 応急処置（工具がある場合）
- 残っているボルトの増し締めを対角順に均等に行う
- 締め付けトルクは規定値の約90%程度を目安に
- 代替ボルトの一時的使用
- 緊急時のみ、同径・同ピッチのボルトで代用可（ただし極めて短距離のみ）
- 強度区分10.9以上のボルトのみ検討（ホームセンター等の一般ボルトは使用不可）
- 専門家への連絡
- ロードサービスなどのプロに状況を正確に伝える
- 自車の正確な車種情報とボルト規格情報を準備しておく
このような緊急対応はあくまで一時的な措置であり、安全のためには正規のハブボルトによる本格的な修理が不可欠です。専門知識のない方が無理に修理を試みると、状況を悪化させるリスクがあります。
最後に、定期的なメンテナンスの重要性を強調しておきます。ハブボルトは目立たない部品ですが、安全に直結する重要な役割を担っています。半年に一度のトルクチェックと、5年または5万km程度での予防的交換を心がければ、多くのトラブルを未然に防ぐことができます。
