粉末鍛造とは何か：工程・特性・自動車部品への応用を解説

粉末鍛造とは何か：工程・特性・自動車部品への応用を解説

粉末鍛造で作られた部品は、従来の鍛造品より製造コストが約10%以上安くなる。

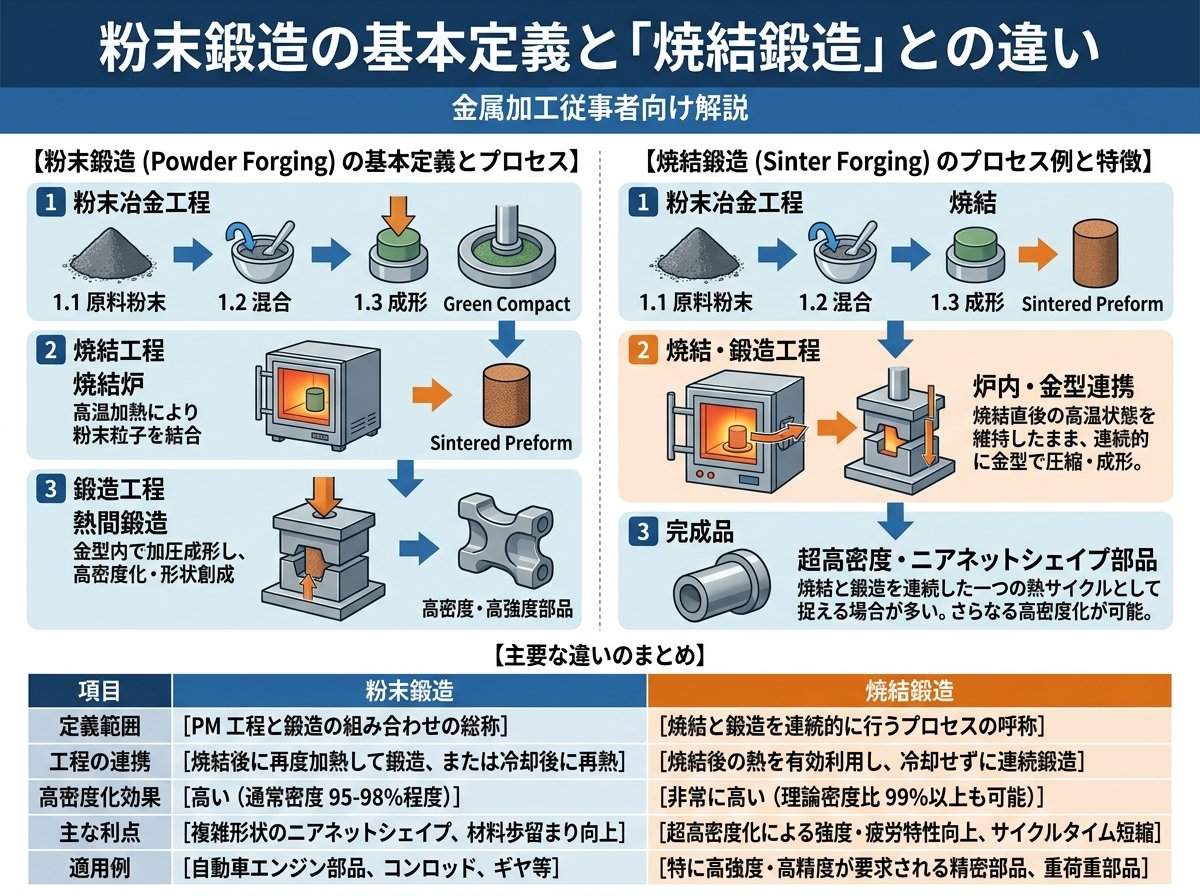

粉末鍛造の基本定義と「焼結鍛造」との違い

粉末鍛造（powder forging）とは、金属粉末を圧縮成形・焼結して作った焼結体（プレフォーム）に対し、熱間鍛造の処理を施すことで残留気孔を完全につぶし、高密度かつ高強度の金属部品を製造する技術です。日本機械学会の用語辞典では「焼結鍛造（sinter forging）と同じ意味で用いる」と定義されており、現場でも両方の呼称が混在しています。

厳密にいうと、「粉末鍛造」という言葉には大きく2つの意味があります。1つ目は焼結工程を経たプレフォームをそのまま熱間鍛造する方式で、これが「焼結鍛造」とほぼ同義です。もう1つは焼結工程を省略し、圧粉成形体（グリーン体）を直接予備加熱して鍛造する方式です。どちらの意味を指すかは文脈によって異なるため、図面や仕様書を扱う際には確認が必要です。

この技術が世界に登場したのは第2次世界大戦中とされており、1960年代後半から1970年代にかけて活発に研究が進みました。現在は日本やアメリカを中心に、農業機械部品・自動車部品などの量産に実用化されています。つまり、粉末鍛造は「新興技術」ではなく、すでに数十年の実績がある成熟工法です。

なぜ「焼結しただけでは不十分」かというと、焼結のみで作られた部品には必ず空隙（ポア）が残るからです。この残留気孔が引張強度・疲労強度を低下させるため、溶解・鍛造法（溶製材）で作られた部品と同等の性能を得ることが難しくなります。そこに熱間鍛造の圧力を加えることで気孔を潰し、「焼結の柔軟な成形性」と「鍛造の高密度化」を組み合わせた特性が実現します。

コトバンク「粉末鍛造」解説（世界大百科事典収録）：定義・歴史・利点の概要が確認できる権威ある参考資料

粉末鍛造の製造工程：プレフォームから鍛造完了まで

粉末鍛造の工程は、大きく分けて「原料粉末の調整」「成形（圧粉）」「焼結」「熱間鍛造」「後処理」の5ステップで構成されます。それぞれの段階で品質を左右するポイントがあるため、工程全体を理解しておくことが加工精度の向上につながります。

まず原料粉末の調整では、鉄粉を主体とし、ニッケル・モリブデン・銅・炭素粉末などを所定の配合比で混合します。粉末の粒度分布や配合比率は、最終的な製品密度・機械的性質を決定する最も重要なファクターです。均一に混合できていないと、局所的に強度がばらつく不良品が発生するため、ここが重要です。アトマイズ法（溶湯を高圧ガスや水で噴霧して粉末化する方法）で製造された粉末は流動性・圧縮性に優れており、焼結鍛造用の原料として特に適しているとされています。

次の成形（圧粉）工程では、調整した粉末を金型に充填し、プレス機で圧縮して「プレフォーム」と呼ばれる圧粉成形体を作ります。このとき、最終製品とほぼ同じ形状のプレフォームを作るケースと、単純な形状（円柱形など）のプレフォームを作るケースの2通りがあります。前者は鍛造時の塑性変形が少ないため金型寿命が長く、後者は大きな塑性変形を与えるため製品特性が優れます。どちらを選ぶかは部品の形状や要求特性によって決まります。

焼結工程では、プレフォームを焼結炉に入れ、800〜1,300℃程度（材質によって異なる）で加熱して粉末粒子同士を結合させます。鉄系の焼結鍛造では800〜900℃でも鍛造に適した変形しやすい状態が得られます。焼結後のプレフォームには気孔が残っている状態ですが、次の鍛造工程でそれを潰します。この焼結体を酸化させずに次工程へ素早く移送する管理が、品質を左右するポイントです。

熱間鍛造工程では、焼結直後の高温状態（または再加熱）のプレフォームを密閉金型でプレスします。気孔が完全に潰れて相対密度99%以上に達することで、溶製材と同等またはそれ以上の機械的特性が得られます。鍛造後は、バリを切削除去してから高温焼結（再焼結）を行うケースもあります。後処理として浸炭焼入れや窒化などの表面処理を加えることで、さらに高い耐摩耗性・疲労強度が付与されます。

RESONAC（旧昭和電工マテリアルズ）：焼結鍛造・温間成形・多段成形など各工法の詳細説明ページ

粉末鍛造の主要メリット：材料歩留り・コスト・精度

粉末鍛造の最大の強みは「材料歩留り」の大幅改善です。通常の熱間鍛造では材料歩留りが約50%にとどまりますが、粉末鍛造では約90%まで向上します。わかりやすく言えば、従来は10kgの鉄材を使って5kgの部品しか作れなかったのが、同じ材料から9kgぶん活用できるようになるイメージです。削りカスや廃材として捨てる材料が半分以下になるということですね。

材料費が削減されるだけでなく、切削加工の工程も大幅に省略できます。粉末鍛造はニアネットシェイプ（最終形状に近い形で製造する手法）に適しているため、鍛造後に必要な追加機械加工の量が少なくて済みます。加えて、従来の鍛造では同じ部品を作るために2〜4回の鍛造工程と複数の金型が必要だったのが、粉末鍛造では1回の鍛造工程と1セットの金型で完結するケースが多い。工程数の減少は人件費や設備稼働コストの削減にも直結します。

製品の寸法精度が向上する点も見逃せないメリットです。金型充填量（粉末の重量）を精密にコントロールできるため、製品の重量ばらつきが極めて小さく、特に重量精度が求められるエンジン部品（後述のコンロッドなど）に向いています。これは使えそうです。

さらに、製造エネルギーの節約という面でも優れた実績があります。トヨタが1980年代に採用した焼結鍛造コネクティングロッドのデータでは、従来の鍛造品と比べて製造エネルギーを約50%削減できたと報告されています。省資源・省エネルギーを同時に達成できる工法として、環境負荷の低減という観点からも注目度が高まっています。

比較項目	通常の熱間鍛造	粉末鍛造
材料歩留り	約50%	約90%
鍛造回数・金型数	2〜4工程	1工程
切削加工	多い	少ない（省略可能）
製造エネルギー	基準	約50%削減（コンロッド実績）
重量精度	普通	高精度（粉末計量で管理）

粉末鍛造のデメリットと現場で起きやすい失敗

粉末鍛造はメリットが多い一方、いくつかの明確な弱点と現場リスクがあります。これらを把握せずに導入すると、想定外のコスト増や品質トラブルにつながります。

最初の課題はイニシャルコストの高さです。粉末鍛造専用の精密金型は、通常の鍛造金型と比較して製作コストが高い傾向があります。また、大量生産時には塑性変形量が大きい方式（後者プレフォーム）を採用すると金型に強い負荷がかかり、金型寿命が短くなります。少量生産・試作フェーズで粉末鍛造を採用しても、金型費用を回収できないリスクがあります。大量生産が前提の工法です。

次に、プレフォームの酸化防止が難しい点が挙げられます。焼結後のプレフォームは表面が活性化しており、大気中に放置するとすぐに酸化が進みます。酸化した状態で鍛造すると、気孔の閉塞が不完全になり機械的性質が著しく低下します。焼結炉から鍛造プレスへの移送時間・温度管理・雰囲気管理が非常に重要で、この管理が甘いと不良品率が跳ね上がります。厳しいところですね。

また、粉末鍛造は大型部品や肉厚が極端に厚い部品の製造には適しません。粉末を均一に圧縮するには限界があり、部品サイズが大きくなるほど内部密度のばらつきが生じやすくなります。現状では主に自動車用の中小型精密部品が主要な適用範囲です。全長が長い形状や、厚み方向の段差が極端に大きい形状は設計段階から慎重な検討が必要です。

さらに見落とされがちな点として、専門的な粉末管理ノウハウが必要であることが挙げられます。原料粉末の粒度・配合・潤滑剤の種類と添加量によって焼結密度や寸法精度が大きく変わるため、従来の鍛造加工と同じ感覚で管理するのは危険です。粉末冶金の品質管理には渦流探傷などの専用の非破壊検査手法が活用されており、検査体制の整備も含めた準備が求められます。

フェルスター社技術資料「粉末冶金の品質管理」：渦流探傷を用いた焼結部品の検査手法に関する参考情報

粉末鍛造の主な用途：自動車部品を中心とした実用例

粉末鍛造の応用範囲は広いですが、特に自動車産業で多くの実績があります。最も代表的な事例が、エンジン用コネクティングロッド（コンロッド）への採用です。コンロッドはピストンとクランクシャフトをつなぐ部品で、高回転時には非常に大きな引張・圧縮の繰り返し荷重がかかります。この部品に求められるのは疲労強度の高さと重量の均一性で、まさに粉末鍛造の得意分野です。

トヨタが1981年（昭和56年）から実用化した焼結鍛造コネクティングロッドは、製造エネルギーを通常の鍛造品より50%削減しつつ、コストも約10%以上低減できることが実証されました。しかも高い疲労強度を持つ合金粉末（Fe-Ni-Mo系など）を使えば、溶製材と同等以上の機械特性も達成可能です。その後、日米両国の自動車メーカーに採用が広がりました。

コンロッド以外にも、以下のような自動車部品・機械部品への展開が進んでいます。

• ⚙️ カムシャフト・ロッカーアームチップ：耐熱性と耐摩耗性が要求されるエンジン部品。高密度焼結合金（Fe-Cr-Mo-C系等）が使用される。




• 🔧 バルブシート：無鉛ガソリン対応のため焼結合金への置き換えが進んだ部品。国内では現在ほぼ100%が焼結合金製で、日本が世界をリードする分野。




• 🏗️ 農業機械部品：アメリカや日本で早期に粉末鍛造が実用化された分野のひとつ。




• 🔩 パワーステアリング用オイルポンプ部品：ローター・カムリング・リヤプレートなどに焼結化が進み、コストダウンと高精度化を両立。




• 🚀 トランスミッション・自動変速機（AT）部品：FF車の普及に伴い、トランスアクスル関係部品への展開が加速。

また、自動車以外でも航空宇宙分野でのチタン合金粉末鍛造の研究が進んでいます。TA15チタン合金をはじめとする難加工材では、粉末鍛造によって押出し棒材工程を省略し直接素形材を製造するプロセスが検討されています。溶製材と同等以上の特性が確認されており、将来的な適用拡大が期待されます。

日本粉末冶金工業会「粉末冶金のここがスゴイ」：粉末冶金工法の材料歩留り・省エネ・適用製品に関する公式解説ページ

金属加工担当者が知っておくべき粉末鍛造の独自視点：「溶製材との使い分け基準」

粉末鍛造と溶製材（通常の溶解・鍛造法）のどちらを選ぶかは、現場の判断が問われる重要な意思決定です。一般的な鍛造強度比較として、溶製材の引張強度は粉末金属部品に対して約8%高く、疲労強度は約27%上回るというデータがあります。この数字だけを見ると「やはり溶製材のほうが強い」と判断してしまいがちです。結論はそう単純ではありません。

粉末鍛造材（焼結鍛造材）が適切な合金設計・密度管理のもとで製造された場合、溶製材に匹敵またはそれ以上の疲労強度を発揮できることが、JFEスチールやNTNなど複数のメーカーの研究で報告されています。たとえばJFEスチールが開発した高密度自動車焼結部品用鋼粉では、冷間鍛造後の熱処理によって回転曲げ疲れ強さ600MPaに到達し、溶製材肌焼鋼に匹敵する表面硬度60HRCが得られています。つまり材質設計次第で溶製材を超えることも可能です。

現場での使い分け判断には、以下の観点を整理するとよいでしょう。

• 📦 生産数量：月産数万個以上の量産部品であれば金型コストが回収しやすく、粉末鍛造の優位性が高まる。少量・試作段階では溶製材からの切削加工が合理的なケースが多い。




• ⚖️ 重量精度の要求度：エンジンのコンロッドのように「複数本の重量ばらつきを極限まで抑えたい」場面では、粉末鍛造の粉末計量による重量管理が非常に有利。




• 🔬 材料ロスの許容度：高価な合金元素（Ni・Mo・Crなど）を含む材料を使う場合、歩留り90%の粉末鍛造は材料費削減効果が特に大きい。




• 🏭 部品形状の複雑さ：肉厚が均一で中小型の部品は粉末鍛造向き。極端に大型・肉厚・長尺の部品は溶製材鍛造が安全。

「粉末鍛造は弱い」「溶製材には勝てない」という思い込みを持ったまま設計段階で候補から外してしまうと、コスト削減・省エネ・精度向上の機会を逃すことになります。加工担当者として知っておくべき重要な視点です。部品の要求仕様を整理することが条件です。

実務で粉末鍛造を検討する際は、国内メーカーの技術資料や試験データを参照したうえで、試作段階でサンプルの機械試験（引張・疲労・硬さ）を行い、溶製材との定量的な比較を行うことをお勧めします。

JFEスチール技報「粉末冶金技術の動向とJIP鉄粉製品」：高密度焼結冷間鍛造による溶製材同等特性の達成事例を掲載

十分な情報が集まりました。記事を作成します。
