ビードを外周ギリギリに入れると、強度が上がるどころか製品が変形してクレーム品になります。

ビード加工（紐出し加工）とは何か：板金強度アップの仕組み

ビード加工とは、金属の板平面に細長い突起（または溝）を成型する加工のことで、「紐出し加工」とも呼ばれます。英語でいえば「bead forming」に相当し、名前の由来はビーズ（bead）のように連なった形状から来ています。板金の平らな面に、まるで紐を置いたような隆起を作ることで、面全体の剛性と曲げ強度を大幅に高めることができます。

強度を上げる手段として真っ先に思い浮かぶのは「板を厚くする」ことです。しかしそれでは材料費が上がり、製品重量も増し、加工性も悪化するという三重の問題が生じます。ビード加工はその課題をまとめて解決する方法です。つまり「形で強さを作る」という発想です。

突起（ビード）を入れることで断面係数が増大し、同じ板厚でも曲げる力に対して格段に抵抗できるようになります。イメージとしては、1枚の紙を横向きに持つとぐにゃりと曲がりますが、縦に折り目を1本入れるだけでかなりしっかりする、あの感覚に近いです。板金でも同じ原理が働いています。

ビード加工が特に力を発揮するのは「曲げ強度（抗折力）」に対してです。製品の破損は引っ張り力よりも曲げ力によって起こることが多いため、ビードはその最大の弱点を補う役割を果たします。補強金具を追加する必要がなくなるため、部品点数の削減にもつながります。これは使えそうです。

工業製品のカバー・パネル類、電気機器の筐体、農業機械のカバー、自動車の補強パネルなど、身近な場所に数多く採用されています。板金加工の現場では「ビードを入れる」という一言でこの加工を指すことが一般的です。

ミスミ技術情報：ビード加工の寸法目安と設計上の配置ルール（図解あり）

ビード加工の板金設計ルール：配置・寸法・偏りによる変形リスク

ビードをどこに入れるかは、「入れるかどうか」と同じくらい重要な判断です。ミスミの技術資料でも明示されているように、ビードは「曲げ幅に対してバランスのとれた位置に配置する」のが原則です。

偏った配置は変形を招きます。しかもビードが偏った場合の変形量は、リブ加工が偏った場合と比べてはるかに大きくなるとされています。具体的には、同じ板面上に複数のビードを並べる場合、左右の間隔が均等でないと板が片側に反ってしまうことがあります。厳しいところですね。

外形（端面）との距離も要注意です。外周に近すぎる位置にビードを設けると、外周部の材料が引っ張られて変形が起きます。ビードの深さが増すほど、周囲の材料を引き込む量も増えるため、できるだけ外周から離して、かつ深さは浅めに設定することが推奨されています。

ビードの寸法目安としては、幅（W）：深さ（H）≒ 4：1 程度が一般的な比率とされています。たとえば幅8mmであれば深さは2mm程度が目安です。はがき（横幅約100mm）の幅いっぱいにビードを入れる場合、深さは25mm程度が上限の感覚になります。比率が崩れると成形時にキズが入ったり、割れが生じることもあります。深さが条件です。

曲げ加工との工程順序も重要なポイントです。曲げ部にビードを入れる場合、「曲げと同時にビードを成形しようとすると、変形抵抗が大きくなりすぎてキズや変形が発生する」という問題があります。そのため正しい手順は、先に平板の状態でビードを成形し、その後に曲げ加工を行うことです。工程が1ステップ増えますが、品質の安定したビード付き曲げ形状を得るにはこの順序が必須です。

ミスミ技術情報：ビード付き曲げの手順と図解（先成形→後曲げの工程説明）

ビード加工の方法と加工機械：タレパン・プレス金型・ロールフォーミング

ビード加工を実際に行う方法は、大きく分けて「プレス金型による打ち出し」と「ビードローラー（ロールフォーミング）」の2種類があります。現場での実用上はこの2択が基本です。

プレス金型を使う方法では、専用のパンチとダイを組み合わせてビード形状を一発で成型します。タレットパンチプレス（タレパン）に成形用金型を取り付けて加工するケースも多く、量産品に向いた方法です。金型のコストは発生しますが、高速・高精度でビードを打ち出せます。また、タレパンを使えば1枚の板金に複数のビードを連続して加工することも効率よく行えます。

ビードローラー（ロール成形機）を使う方法は、2本のローラーの間に板金を通すことでビードを形成します。長尺材や単品・小ロット品に対応しやすく、段取り替えが比較的容易です。金属を回しながら圧力をかける構造のため、バイスをしっかり固定するなど設備の剛性確保が求められます。

試作や小ロットの場合はビードローラー、量産や高精度が必要な場合はプレス金型、という使い分けが現場の実情です。これが基本です。どちらの方法も、材料に対して適切な圧力をかけることが品質を左右します。加工条件が不適切だと、ビードが浅くなったり、逆に材料が割れたりするため、初期の試し加工で条件を固めることが重要です。

なお、タレパンで成形加工（ビード・バーリング等）を行う場合は、通常の穴あけ加工とは異なる「成形金型」が必要になります。汎用金型では対応できないケースもあるため、設備の金型ラインナップを事前に確認しておくことをおすすめします。

ビード加工とコストダウン・軽量化：板厚削減で材料費を下げる設計の考え方

ビード加工の最大の経済的メリットは、板厚を1ランク薄くしてもビードで強度を補えるという点にあります。たとえばSPCC（冷間圧延鋼板）で1.6mmを使っていた部品を1.2mmに薄くし、ビードで補強するという設計変更が実際のコストダウン事例として多数報告されています。板厚が0.4mm薄くなるだけで、1枚当たりの材料費と重量はそれぞれ約25%削減される計算になります。これは大きいですね。

薄板板金の強度を高める手法には、①リベット接合・曲げ構造で溶接を減らす設計、②三角リブで曲げ部を補強する方法、③絞り加工による剛性向上、そして④ビード加工の活用があります。それぞれ効果を発揮する場面が異なりますが、ビード加工は特に「平面の広い外装カバー・パネル類」に対して最も効果的です。

さらに「ビード＋ヘミング曲げ」を組み合わせる手法も注目されています。ヘミング曲げとは、板の端面を内側に折り返す加工で、見た目には端部が2枚重ねになる状態です。これにより端面の板厚が実質2倍となり、端部の剛性が高まります。同時に、折り返された端面はエッジが出ないため、組立・メンテナンス時に手が当たっても安全です。品質と安全性が同時に向上します。

コストダウンを設計段階から意識する場合、「強度が必要な面にビードを入れる前提で板厚を設定する」という逆算的な発想が有効です。図面が完成してからビードを追加するのではなく、初期の設計検討段階でビード有り・無しの断面形状を両方検討することで、材料コスト・加工コストの最適化が図れます。

精密板金ひらめき.com：「ビード＋ヘミング曲げ」で薄板強度を高める実際の提案事例（写真あり）

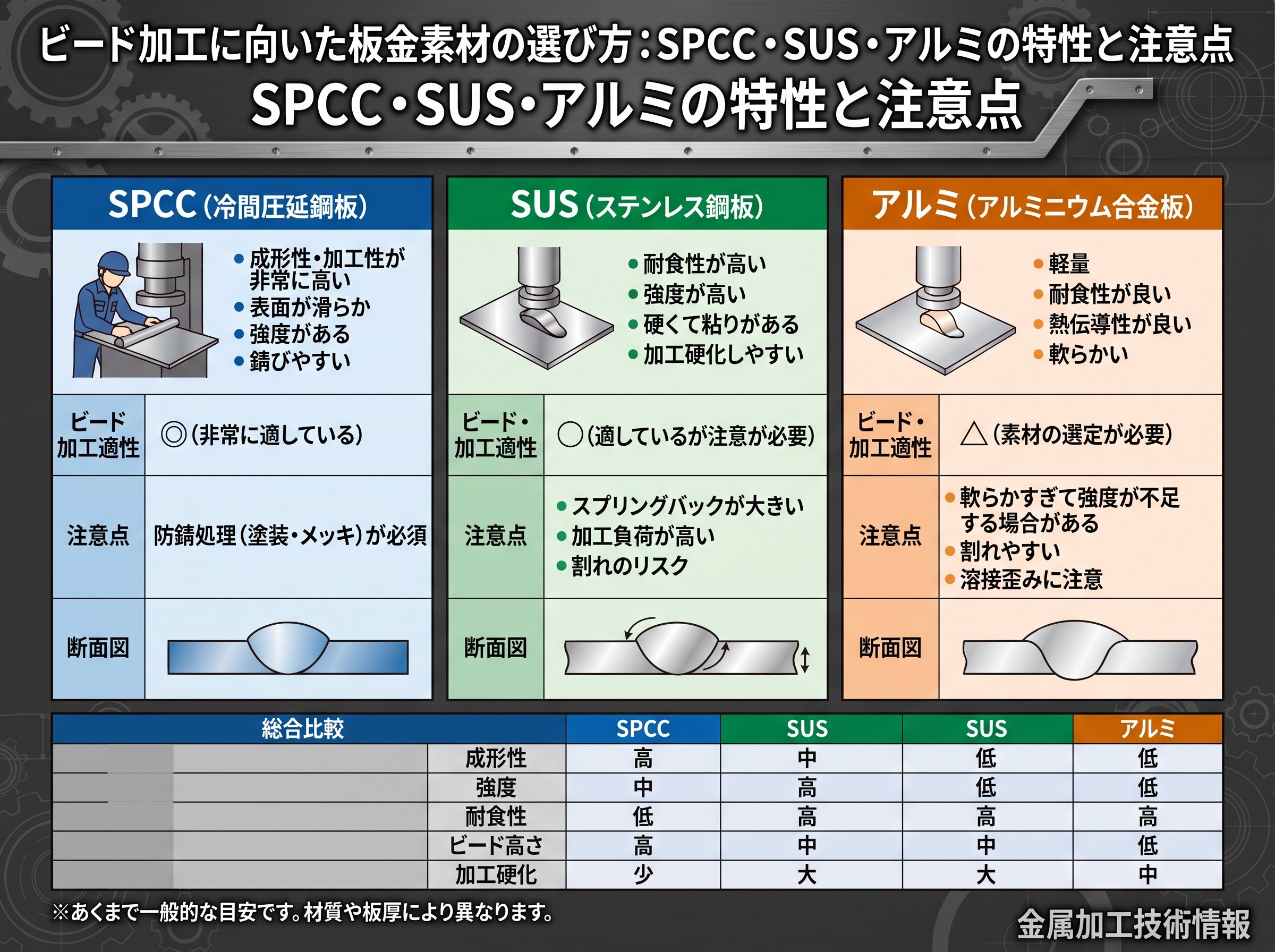

ビード加工に向いた板金素材の選び方：SPCC・SUS・アルミの特性と注意点

ビード加工はどんな素材でも同じようにできるわけではなく、素材の特性によって加工のしやすさや注意点が変わります。主な板金素材である SPCC（冷間圧延鋼板）・SUS304（ステンレス）・A5052（アルミ）の3種類について、ビード加工との相性を整理しておくことは現場での失敗防止に直結します。

SPCC（冷間圧延鋼板） は、引張強さ270〜410MPa、伸びが26%以上と優れた延性を持ち、成形性・加工性が高い素材です。ビード加工においても変形しやすく、比較的容易に加工できます。板厚0.4〜3.2mmの範囲で使用されることが多く、ビード加工との相性は良好です。ただし急激な圧力をかけると割れが生じることもあるため、金型設計と加工条件の管理が必要です。

SUS304（ステンレス） は、SPCCに比べて加工硬化が起きやすい素材です。成形中に素材が硬化していくため、ビードの深さが大きいと途中でクラックが入るリスクがあります。浅めのビードを複数本入れることで補強する設計が推奨されます。また、ステンレスは板厚3mm程度までが一般的な板金加工の対象です。

A5052（アルミニウム合金） は、軽量化ニーズに応える素材です。鉄の約1/3の重量という特性から、航空機部品や電子機器のカバーに多用されています。アルミはSPCCより軟らかく成形しやすい反面、加工時に表面が傷つきやすいため、金型のクリアランス管理が重要です。

素材ごとに「ビードの適切な深さ・幅の比率」も変わります。SUSやアルミでSPCCと同じ条件をそのまま適用すると、不良品が出やすくなります。初めて使う素材でビード加工を行う場合は、試し加工で加工条件を確認するのが原則です。

精密板金ひらめき.com：SPCC・SUS304・A5052の特性比較と板金設計での選定ポイント

ビード加工の独自視点：溶接ビードとの混同が現場でトラブルを生む理由

板金の現場で「ビード」という言葉を使うとき、実は2種類の全く異なる意味が混在しています。一方は今まで解説してきた「成形ビード（紐出し加工）」、もう一方は「溶接ビード」です。両者は名称が同じでも目的も形状も異なりますが、特に経験の浅い設計者や発注担当者が図面に「ビード」とだけ記載した場合に、現場での解釈がズレてトラブルになることがあります。

溶接ビードとは、溶接時に溶加材が固まって形成された盛り上がりのことです。接合部の品質確認や研磨除去（ビードカット）の対象になるもので、「強度を付与するために意図的に形成する」成形ビードとは根本的に目的が違います。ステンレス製の食品機器や医療機器では、溶接ビードの凹凸が「サニタリー性（衛生性）」を損なうとして、ビードカット（研磨除去）が必要とされるケースもあります。

図面や仕様書に「ビード加工」と記載する際は、「成形ビード（紐出し）」であることを明示し、必要であれば形状・寸法・位置を図示することが重要です。「ビードあり」という指示だけでは加工者によって解釈が異なる場合があります。これが条件です。

また、溶接後のビード研磨を要求する図面では「溶接ビード研磨」「ビードカット（グラインダー仕上げ）」のように明記することで、意図を正確に伝えられます。コミュニケーションミスは手直しコストや納期遅延につながるため、用語の使い分けは小さいようで大きな問題です。

現場のベテランは「ビード」と聞けば文脈で判断できますが、設計者・発注者・加工者の三者が異なる職場からかかわる場合は、用語の定義を図面上で統一しておくことが、品質とコストを守る最初の一手になります。
