旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
7-3黄銅の金属加工と板材特性の基礎知識
銅と亜鉛の合金である7-3黄銅（C2680）の特性と加工方法について詳しく解説します。板材加工から熱処理まで、金属加工における重要ポイントを網羅していますが、あなたの現場ではどのように活用できるでしょうか？

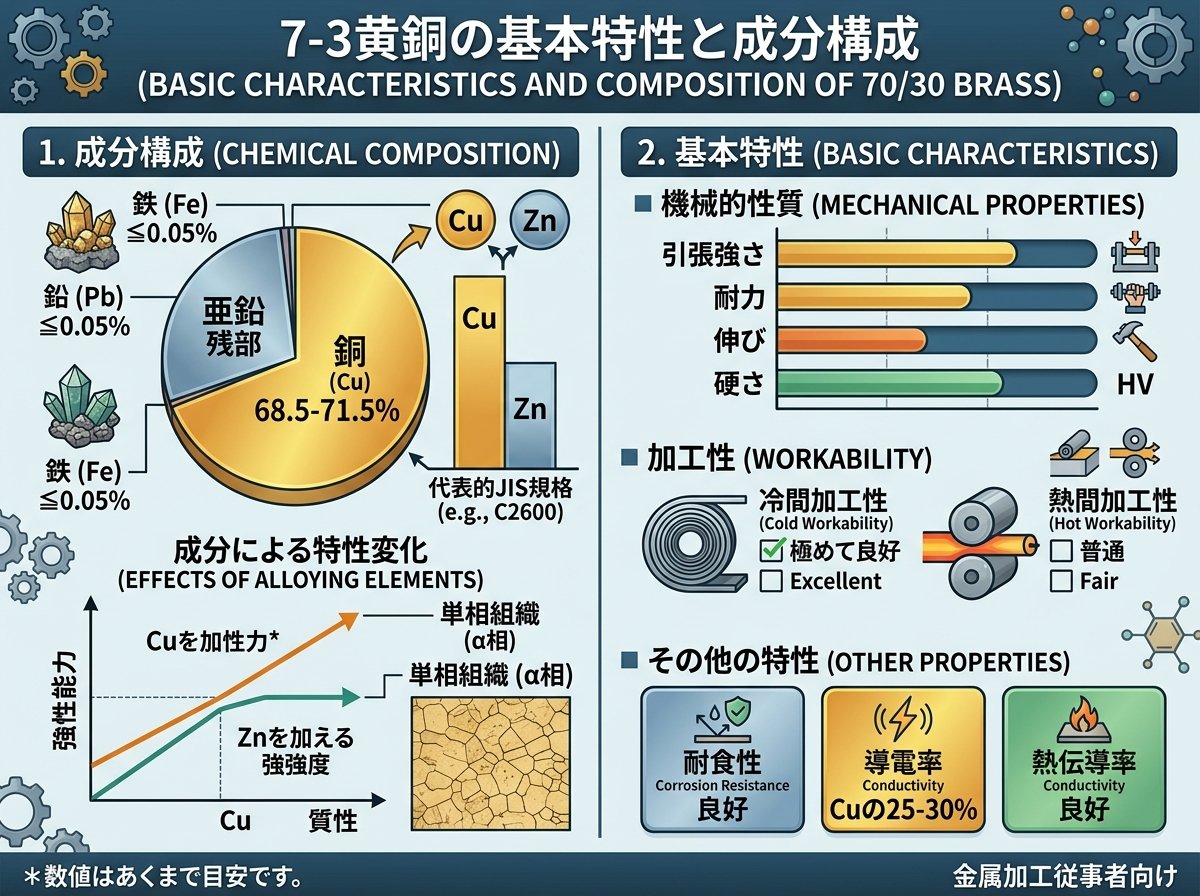

7-3黄銅（C2680）は、銅を約64～68%含有する真鍮合金で、その名前は銅と亜鉛の比率が約7:3であることに由来しています。黄銅と真鍮は同じ意味を持ち、両方とも銅と亜鉛の合金を指します。C2680は、板材では最も広く使用されている真鍮の一種であり、特に薄板や箔材として高い流通性を誇ります。
C2680の化学成分は以下の通りです。
| 成分 | 含有率（%） |
|---|---|
| Cu（銅） | 64.0～68.0 |
| Pb（鉛） | 0.05以下 |
| Fe（鉄） | 0.05以下 |
| Zn（亜鉛） | 残部 |
この合金は、強度と展延性のバランスに優れており、特に冷間加工において優れた特性を示します。メッキ性も良好で、多様な表面処理に対応できることから、様々な産業分野で重宝されています。
7-3黄銅は、JIS規格（日本工業規格）でC2680として分類されており、その製造形態によってC2680P（板材・シート）とC2680R（ロール・コイル材）に区分されます。コイル材は巻物の状態で供給されるため、使用前に巻き癖を取り除く必要があります。
なお、特筆すべき点として、7-3黄銅は変色することがありますが、サビによる劣化は比較的起こりにくい材料です。このため、長期間使用される水道器具などにも適しています。
7-3黄銅（C2680）は、優れた冷間加工性を持つことから、板材加工において非常に重宝されている材料です。特に薄板（t0.2以下）の真鍮箔においては、C2680が最も高い流通性を示しています。
冷間加工における主な特徴は以下の通りです。
板材加工における主なプロセスと注意点。
7-3黄銅の板厚による加工特性の違いも重要です。JIS規格に基づく板厚公差を示すと。
| 板厚範囲（mm） | 公差（mm） | 適した加工法 |
|---|---|---|
| 0.10～0.15 | ±0.02 | 精密プレス、簡易絞り |
| 0.15～0.25 | ±0.02～±0.03 | プレス加工全般 |
| 0.25～0.50 | ±0.03～±0.15 | 曲げ、絞り、打ち抜き |
| 0.50～1.2 | ±0.04～±0.18 | 深絞り、複合加工 |
| 1.2～2.0 | ±0.06～±0.50 | 構造部品加工、切削併用 |
加工時の最適な条件設定には、材料の硬さ状態（焼なまし材、1/4硬質材、1/2硬質材など）を考慮することが不可欠です。特に深絞り加工では、材料の流れを制御するためのドロービード設計や、適切なブランクホールダー圧力の設定が重要となります。
7-3黄銅の機械的性質は、熱処理によって大きく変化します。適切な熱処理を施すことで、目的に応じた強度や展延性を得ることができます。ここでは、7-3黄銅（C2680）の熱処理と機械的性質の関係について詳しく解説します。
焼なまし処理の影響
焼なまし処理は、加工硬化した材料の内部応力を除去し、展延性を回復させる重要な工程です。7-3黄銅の理想的な焼なまし温度は約450～600℃で、保持時間は材料の厚さや量によって異なります。
焼なまし状態のC2680（O材）の機械的性質。
加工硬化と材料状態
7-3黄銅は冷間加工によって硬化し、その程度によって異なる材料状態（硬さ）に分類されます。
| 材料状態 | 引張強さ (N/mm²) | 伸び (%) | 硬さ (HV) | 加工特性 |
|---|---|---|---|---|
| O材（焼なまし） | 325～420 | 30～35以上 | 75～125 | 展延性に優れ、深絞りに適する |
| 1/4H材 | 355～450 | 23～28以上 | 85～145 | 加工性と強度のバランスが良い |
| 1/2H材 | 375～490 | 10～20以上 | 95～165 | 強度が向上、中程度の加工に適する |
| 3/4H材 | 520～620 | − | 145～195 | 高い強度、軽微な加工向き |
| H材（硬質） | 620以上 | − | 180以上 | 最高強度、加工は極めて限定的 |
熱処理時の注意点
7-3黄銅の熱処理には以下の点に注意が必要です。
熱処理と冷間加工を組み合わせることで、7-3黄銅の機械的性質を細かく制御することが可能です。例えば、軽度の冷間加工後に低温焼なまし（応力除去焼なまし）を施すことで、強度を維持しながら内部応力を緩和できます。
加工工程計画では、これらの熱処理による材料特性の変化を十分に理解し、適切なタイミングで熱処理を行うことが品質向上とコスト最適化の鍵となります。
7-3黄銅（C2680）は優れためっき性を持ちますが、最高品質の表面仕上げを得るためには、適切な前処理と最適化されためっき工程が不可欠です。
前処理工程の重要性
めっき前の表面処理は、めっき層の密着性と外観品質を左右する重要なステップです。
7-3黄銅に適しためっき種類と特徴
| めっき種類 | 特徴 | 適用例 | 注意点 |
|---|---|---|---|
| ニッケルめっき | 耐食性、耐摩耗性に優れる | 機械部品、装飾品の下地 | 直接めっきより、銅めっき後の方が密着性向上 |
| クロムめっき | 高い硬度、耐摩耗性、耐食性 | 装飾品、機械部品 | 下地にニッケルめっき必要、六価クロム規制に注意 |
| 銅めっき | 良好な密着性、平滑化作用 | 下地めっき、電子部品 | 単独では耐食性が低い |
| 金めっき | 優れた導電性、耐食性 | 電子部品、高級装飾品 | 高コスト、ニッケルバリアめっき推奨 |
| 銀めっき | 最高の導電性、熱伝導性 | 電子部品、接点 | 硫化による変色に注意 |
めっき工程の最適化ポイント
7-3黄銅加工後の表面状態がめっき品質に大きく影響するため、加工工程での表面品質管理も重要です。特に冷間加工による表面の微細な凹凸や、熱処理による酸化膜の影響を考慮した前処理工程の設計が必要となります。
金属加工業界において、環境負荷低減と持続可能性への取り組みは今や避けて通れない課題となっています。7-3黄銅（C2680）の加工においても、環境に配慮した新技術や工法の開発が進んでいます。
リサイクル性を活かした循環型生産システム
7-3黄銅は非常に優れたリサイクル性を持っています。業界データによると、黄銅材料の約90%が回収・リサイクルされており、環境負荷の低い金属材料として注目されています。磁性を持たない特性を活かし、他の金属からの選別も比較的容易です。
循環型生産システム構築のポイント。
環境負荷の少ない加工技術の進展
従来の7-3黄銅加工では、切削油や洗浄剤などの使用による環境負荷が課題でした。近年は以下のような環境配慮型加工技術が注目されています。
サステナブルな7-3黄銅代替材料の研究動向
鉛レス・低亜鉛黄銅合金の開発も進んでいます。これらは従来の7-3黄銅の特性を維持しつつ、より環境負荷の少ない組成を目指したものです。
業界標準の進化とグローバルサプライチェーンへの影響
RoHS指令やREACH規制などの国際的な環境規制は、7-3黄銅加工業界にも大きな変革をもたらしています。特に、輸出関連企業は厳格な環境基準への適合が求められるようになり、製造工程の見直しが進んでいます。
今後の展望として、環境性能と経済性を両立させた7-3黄銅加工技術の開発が加速するでしょう。特に、デジタル技術を活用したスマートファクトリー化により、材料・エネルギー効率の最適化と環境負荷低減の両立が期待されています。材料メーカーと加工業者の連携強化により、サプライチェーン全体での環境パフォーマンス向上も進むと予測されています。
このような環境配慮型の取り組みは、単にコンプライアンス対応だけでなく、企業の競争力強化や新たな価値創造につながる重要な経営戦略となりつつあります。7-3黄銅加工業界においても、環境技術のイノベーションがビジネスチャンスを生み出す時代が到来しているのです。
