溶接継手効率JISの規格と許容応力・板厚への影響

溶接継手効率とJIS規格による許容応力・板厚の関係

RT検査をゼロにするだけで、設計板厚が約43%も厚くなることがあります。

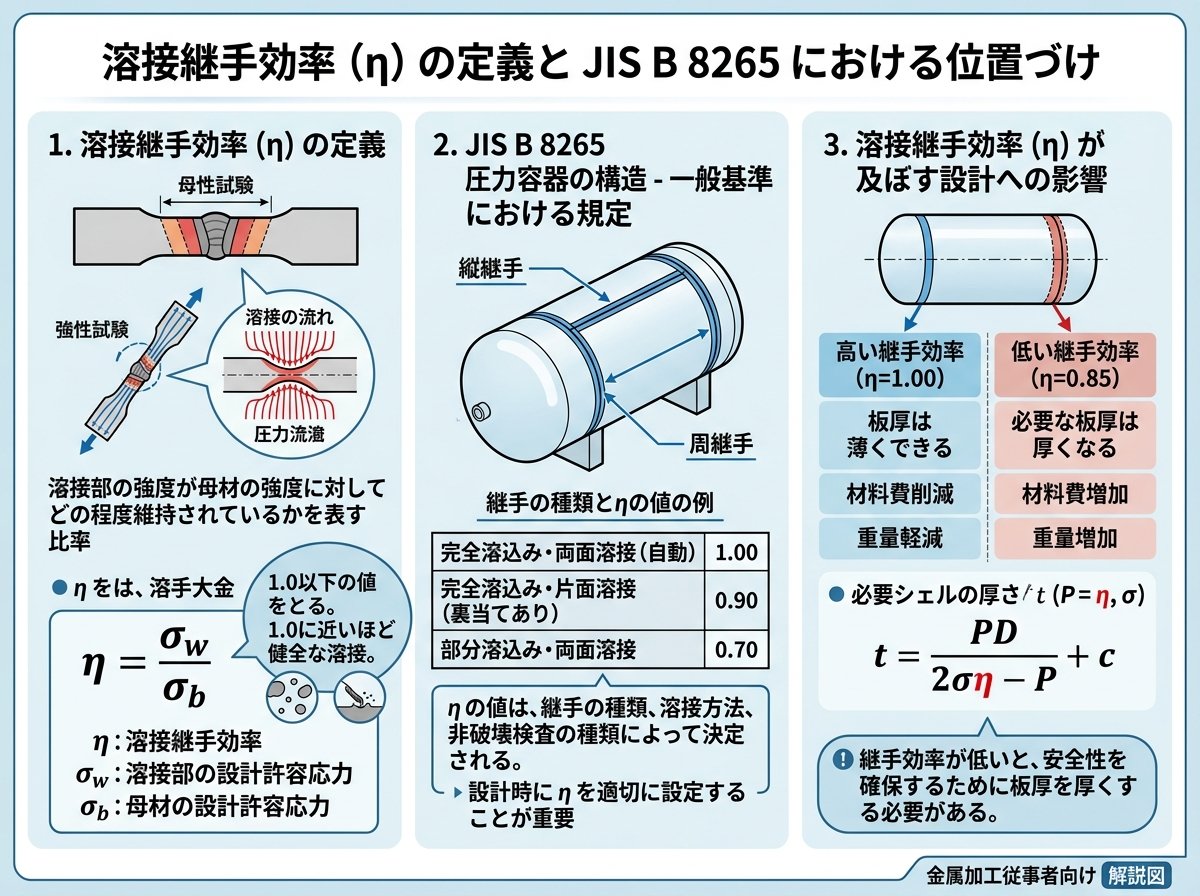

溶接継手効率（η）の定義とJIS B 8265における位置づけ

溶接継手効率（η）とは、溶接継手設計において母材の強さから溶接継手の強さを求めるときに乗じる係数のことです。仕上げの状態、非破壊試験の有無とその種類によって決まる1.00以下の係数と定義されており、JIS規格では記号「η（イータ）」で表されます。

JIS B 8265「圧力容器の構造−一般事項」は、設計圧力30MPa未満の圧力容器を対象とした日本産業規格であり、その6.2項で溶接継手効率が体系的に規定されています。つまり圧力容器の設計においてηは必ず参照すべき値です。

この係数が重要なのは、板厚の算定式に直接組み込まれているからです。圧力容器の円筒胴に内圧が加わる場合の計算板厚は以下の式で求められます。

$$t = \frac{P \cdot D_i}{2 \sigma_a \eta - 1.2P}$$

ここで P は設計圧力（MPa）、Di は胴の内径（mm）、σa は設計温度における材料の許容引張応力（N/mm²）、η が溶接継手効率です。ηの値が下がれば分母が小さくなり、必要板厚 t が増えます。これが実務上の重要ポイントです。

例えば同じ圧力・内径・材料でηが1.00から0.70に下がった場合、板厚は単純計算で約1.43倍（43%増）になることもあります。板厚が増えれば材料費・重量・溶接入熱量すべてが増加します。設計初期の一手間が、製造コストに直結するということですね。

溶接継手効率の概念は、米国機械学会規格（ASME Boiler and Pressure Vessel Code）にも同様の思想が存在し、JIS B 8265はこれと同様に最大主応力説に基づいています。JIS B 8266「圧力容器の構造−特定規格」ではさらに厳しい制約が設けられており、L字継手の使用が認められないなど、適用範囲が絞られています。

参考：JIS B 8265の圧力容器における溶接継手効率の考え方（日本溶接情報センター）
https://www-it.jwes.or.jp/qa/details.jsp?pg_no=0010030130

溶接継手効率の値を決める2つの要素：継手形式と放射線透過試験の割合

JIS B 8265において溶接継手効率の値は、「継手の形式」と「放射線透過試験（RT）の割合」の2つの組み合わせによって決まります。これが基本です。

下表はJIS B 8265に基づく溶接継手効率の一覧です。

継手の形式	RT 100%	RT 20%	RT なし
突合せ両側溶接または完全溶け込み片側突合せ溶接	1.00	0.95	0.70
裏当て鋼板を残す片側突合せ溶接（完全溶け込みでない場合）	0.90	0.85	0.65
裏当て溶接なし・片側突合せ溶接（完全溶け込みでない場合）	—	0.60
両側全厚すみ肉重ね溶接	—	0.55
プラグ溶接あり・片側全厚すみ肉重ね溶接	—	0.50
プラグ溶接なし・片側全厚すみ肉重ね溶接	—	0.45

「RT 20%」とは、溶接線の全長に対して20%以上の長さで放射線透過試験を実施することを意味します。「RT 100%」は全溶接線について検査を実施するケースです。

ここで見落とされがちなのは、突合せ両側溶接でRTを全くしない場合のηが0.70であるのに対し、RT100%を実施するとηが1.00になるという点です。つまりRTの実施有無だけでηが約30%も変わります。意外ですね。

すみ肉溶接系の継手にはRT区分が設定されておらず、常にηが低い値になります。すみ肉重ね溶接の場合は最大でも0.55（両側全厚）であり、突合せ溶接と比べると本質的に設計上不利な継手形式といえます。強度が重要な部位にすみ肉重ね溶接を採用することはリスクを招く選択です。

「放射線透過試験の割合」とは溶接線長さ全体に占める検査箇所の割合を指します。20%検査と全線検査でηの差は0.05（例：突合せ両側で0.95→1.00）と小さく見えますが、板厚算定式において板厚への影響は積み上がります。どちらが経済的かは、材料費と検査費を合計して判断する必要があります。

参考：溶接設計における継手効率と強度計算の解説（MONO塾）
https://d-monoweb.com/blog/incorporate-welding-design/

溶接継手効率と板厚・許容応力への影響を数値で理解する

溶接継手効率が実際の設計にどう影響するかを、具体的な数値で確認します。これは使えそうです。

JIS B 8265の別表に基づき、設計温度100℃の材料「SS400相当」の許容引張応力を σa = 100 N/mm² とします。突合せ両側溶接で胴の内径 Di = 500mm、設計圧力 P = 1.0 MPa として板厚を計算してみます。

🔹 RT100%（η = 1.00）の場合：

$$t = \frac{1.0 \times 500}{2 \times 100 \times 1.00 - 1.2 \times 1.0} = \frac{500}{198.8} \approx 2.52 \text{ mm}$$

🔹 RT なし（η = 0.70）の場合：

$$t = \frac{1.0 \times 500}{2 \times 100 \times 0.70 - 1.2 \times 1.0} = \frac{500}{138.8} \approx 3.60 \text{ mm}$$

この差は約1.1mmです。A4用紙の厚さが約0.1mmですから、約11枚分の鋼板が余分に必要になるイメージです。さらに内径が1000mm、板厚が厚い材料、高圧設計では差がより顕著に広がります。圧力容器が大型になるほどこの差は材料コストに直結します。

実際の設計では、腐れしろ（腐食代）や最小板厚要件も加算されるため、計算板厚にそのまま安全余裕が上乗せされます。RT検査の有無でηが変わり、板厚が変わり、材料発注量が変わる。この連鎖が製造原価に影響します。

設計段階でRT検査の計画を決めずに進めることは、板厚確定後に変更が困難になるリスクがあります。最終的な検査方針は設計の最初期に決定するのが原則です。

なお、JIS B 8266「圧力容器の構造−特定規格」ではJIS B 8265よりも厳しい制約が課されており、全線放射線透過試験（RT100%）を行った場合でのみη=1.00が適用できる場合があります。どちらのJIS規格が自社製品に適用されるかは必ず確認が必要です。

参考：圧力容器の板厚算定式と溶接継手効率の解説（日本溶接情報センター）
https://www-it.jwes.or.jp/qa/details.jsp?pg_no=0010030030

放射線透過試験（RT）の区分と溶接継手効率の選び方

放射線透過試験（RT）は溶接継手効率を高める手段ですが、適用コストや準備が必要です。これを現場でどう判断するか、実務的な視点で整理します。

RTには有資格者による安全管理が不可欠で、照射作業中は周辺を立入禁止にする必要があります。このため製造ラインへの影響が大きく、現場では「RTを省きたい」という声が出ることがあります。しかし、検査を省略した場合はηが下がり板厚が増加するため、材料費で逆にコストが増えるケースも起こり得ます。

RT検査の割合	η（突合せ両側溶接の場合）	設計上の特徴
全線（100%）	1.00	板厚最小・最高効率の設計が可能
部分（20%以上）	0.95	板厚わずかに増加・検査コスト抑制
なし	0.70	板厚大幅増・検査費ゼロだが材料費増

RTの「20%」という数字は溶接線全長に対する検査長さの割合で、全長2mの溶接線なら400mm以上を検査することを意味します。ちょうど一般的な定規1本分の長さに相当します。

RTのほかにも、超音波探傷検査（UT）による代替が認められる場合があります。UT（超音波探傷）はRTより放射線管理が不要な点で現場への影響が小さく、近年の活用が増えています。ただし適用可否はJIS規格上の条件確認が必要です。確認して選択することが重要です。

また、圧力容器構造規格（労働安全衛生法に基づく告示）の第42条表にも溶接継手効率の規定があります。これは最高使用圧力を算定する際の安全係数として用いられるもので、JIS B 8265とは異なる法令体系から定められています。法令の適用範囲と規格の適用範囲を混同しないようにする注意が必要です。

参考：圧力容器構造規格における溶接継手の効率（安全衛生情報センター）
https://www.jaish.gr.jp/horei/hor1-10/hor1-10-4-1h3-1.html

溶接継手効率の見落とされがちなポイント：リガメント効率・JIS B 8266との違い

実務で溶接継手効率を扱うとき、リガメント効率との関係を理解していないと計算ミスが起きます。これが盲点になりやすいポイントです。

リガメント効率とは、胴板に複数の穴（管台・ノズル）が設けられた場合に適用される、穴と穴の間の残存板の強度を評価する係数です。JIS B 8265では板厚算定式のηとして、溶接継手効率とリガメント効率のうち小さい方の値を採用することが規定されています。

つまり、溶接継手効率が1.00（全線RT実施）であっても、リガメント効率が0.60であれば板厚算定にはη=0.60を使わなければなりません。「RTをちゃんとやったからη=1.00で設計した」と思っても、管台ピッチの検討漏れで設計強度が不足するケースがあります。これは痛いですね。

JIS B 8266との違いも整理しておきます。同じ圧力容器向けのJISでも、B 8265（一般事項）とB 8266（特定規格）ではηの適用条件が異なります。

| 規格 | η=1.00の条件 | L継手の可否 |
|---|---|---|
| JIS B 8265 | 突合せ両側溶接＋RT100% | 条件付きで可 |
| JIS B 8266 | 片側突合せ溶接（完全溶け込み）はηが1.00 | 不可 |

JIS B 8266の方がJIS B 8265より使用できる継手形式が限定され、適用基準も厳しくなっています。高圧・高精度が求められる設備を設計する際は、どちらの規格を適用するかを最初に確定することが重要です。

完全溶け込み溶接（フルペネ）は母材と同等の強度とみなすことができ、JIS B 8265ではこの形式を採用した場合の強度計算を母材相当で扱えます。一方、部分溶け込み溶接や裏当て残しの場合はηが下がるため、強度的に重要な部位に不完全溶け込みの継手を用いることはリスクを高めます。

設計担当者が継手形式を決める際は、強度要件・施工性・検査コストのバランスを考慮して選択することが原則です。

参考：JIS B 8265とJIS B 8266の適用範囲と溶接継手効率の相違点（日本溶接情報センター）
https://www-it.jwes.or.jp/qa/details.jsp?pg_no=0010030110

溶接継手効率を現場で活かす設計最適化の視点

溶接継手効率は規格上の数値に見えますが、現場での判断によって設計品質とコストが大きく変わります。現場の判断が設計全体を左右します。

まず、「継手形式の選択」は設計の最初期に行うべき決断です。後から継手形式を変更すると、溶接施工要領書（WPS）の変更・溶接士資格の確認・検査計画の見直しが必要になり、スケジュール遅延と追加費用が発生します。JIS B 8285に基づく溶接施工方法確認試験（PQR）は継手形式ごとに実施が必要であり、この手間も設計段階で考慮すべきです。

次に「板厚設計の最適化」です。RT100%を実施してη=1.00を確保することで板厚を最小化し、材料費と溶接量を抑えるアプローチが有効なケースがあります。検査費用より材料費削減の効果が大きい場合、全線RT実施の方がトータルコストで有利になります。

💡 トータルコスト比較の考え方。
- RT検査費用の増分 vs 板厚増加による材料費・溶接費の増分
- 大型容器・高コスト材料（ステンレス・合金鋼など）ほど、RT実施によるコスト削減効果が大きい

また、溶接継手効率の計算には専用の強度計算ソフトウェアや設計支援ツールが活用できます。タンク・圧力容器向けの強度計算ソフトを使えば、η・板厚・許容応力をまとめて試算でき、設計変更時の影響を素早く確認できます。実務では手計算に加えてこうしたツールで検証することで、設計ミスの防止につながります。

さらに見落とされがちなのが、溶接士の資格と適用継手形式の整合確認です。JIS Z 3801（手溶接技術検定）やJIS Z 3841（半自動溶接技術検定）に基づく資格は、適用できる溶接位置・継手形式・板厚に制限があります。設計で指定した継手形式に対応できる資格を持つ溶接士が現場にいるかを確認しておく必要があります。設計図だけ先行して現場がついてこないケースを防ぐためにも、早期の現場確認が必要です。

溶接継手効率という「数字ひとつ」の背後には、継手形式・検査方法・溶接士資格・コスト計画が密接につながっています。η の値を設計に落とし込む際は、この全体像を意識した判断が求められます。

参考：溶接における強度・継手効率・検査方法の総合解説（WELD ALL）
https://weld-all.jp/blog/welding-strength/
