テープ試験で「合格」が出ても、後工程でめっきが剥がれてクレームになることがあります。

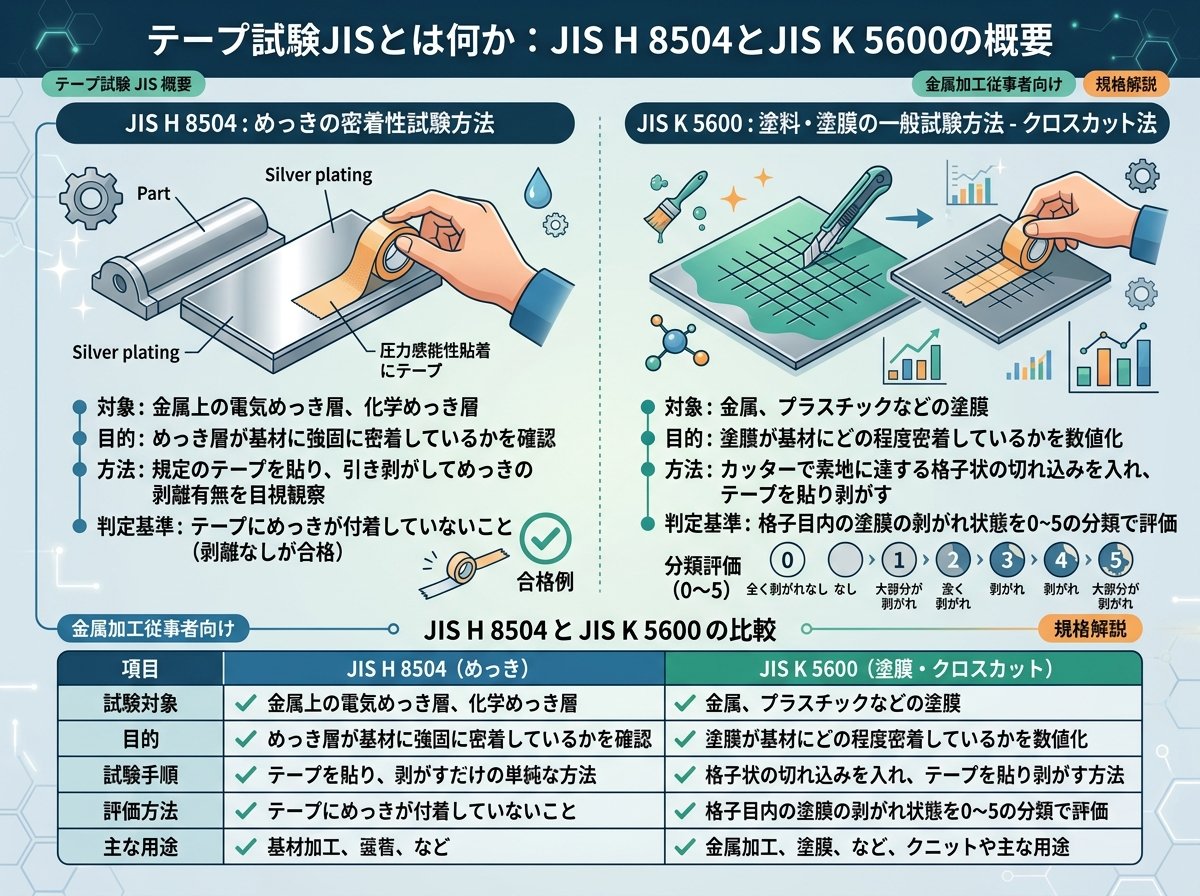

金属加工の現場では「テープ試験」という言葉が日常的に使われていますが、実はこの試験にはJIS規格が複数存在しており、適用場面が明確に分かれています。大きく分けると「めっきの密着性試験」と「塗膜の付着性試験」の2系統です。
めっき向けの規格は JIS H 8504（めっきの密着性試験方法） です。この規格は1999年に制定されており、電気めっきおよび化学めっきの密着性を確認するための16種類の試験方法を定めています。その中の一つが「テープ試験（引きはがし試験）」です。一方、塗料・塗膜向けには JIS K 5600-5-6（塗料一般試験方法 第5部 クロスカット法） があります。
これが原則です。
両者の最大の違いは「目的物」にあります。JIS H 8504 は金属素地上のめっき皮膜の評価、JIS K 5600-5-6 は塗膜の付着性評価という位置づけです。いずれも「テープを貼って剥がす」という動作は同じように見えますが、使用するテープの規格・試験手順・判定基準がそれぞれ異なります。現場で「とりあえずセロハンテープで貼って剥がす」という方法は、どちらの規格にも厳密には準拠していないことになります。
| 規格番号 | 対象 | 主な用途 |
|---|---|---|
| JIS H 8504 | めっき皮膜 | 電気めっき・化学めっきの密着性確認 |
| JIS K 5600-5-6 | 塗膜 | 塗装の付着性確認（クロスカット法） |
| JIS Z 1522 | テープ自体 | 試験用セロハン粘着テープの規格 |
JIS H 8504 のテープ試験では、使用テープは JIS Z 1522 に規定されたセロハン粘着テープで、呼び幅 12〜19mm、粘着力が幅 25mm 当たり約 8N のものと定められています。この粘着力は一般的なセロハンテープと近いように見えますが、JIS Z 1522 に準拠した製品を使用することが重要です。市販品の中でも品番の確認が必要なのはそのためです。
参考：JIS H 8504 めっきの密着性試験方法の概要はミスミのテクニカル情報でも解説されています。
めっきの密着性試験方法（JIS H 8504）より抜粋 – ミスミ
JIS H 8504 のテープ試験は手順が非常にシンプルに見えますが、細部に落とし穴があります。作業ステップを正確に守ることが、試験結果の信頼性を左右します。
① 試験前の準備
試験は室温 21〜25℃、相対湿度 65% 以下の環境で行います。サンプルは必ず手袋を着用して扱い、試験面が汚れている場合はエチルアルコールやベンジンで拭き取ってから試験します。この前処理が不十分だと、めっきの密着性ではなく「表面の油分」が試験結果に影響してしまいます。温湿度の管理が条件です。
② テープの貼付
密着性をより厳しく評価したい場合は、テープを貼る前にカッターナイフでめっき面に 2cm 四方の正方形の条痕を入れてから試験します。これは「より厳しい条件」での評価として現場でも使われる方法です。
③ テープのはく離
貼り付けていない持ち手部分を持ち、テープをめっき面に対して垂直の方向に一気に素早く剥がします。
ゆっくり剥がすのはダメです。
引きはがす速度が遅いと、テープの粘着剤自体がめっき面に残るか、あるいは密着不良でも剥がれないという誤判定が起きる可能性があります。「急速にかつ強く」という JIS の表現は、この速度の重要性を示しています。
④ 判定
剥がしたテープの粘着面を確認します。めっきが付着していれば「密着不良」です。付着がなければ「合格」となります。判定はシンプルですが、この判定自体が定性的であり、数値で密着強度を表すことはできません。つまり「合格・不合格の二択」という点を理解した上で使う試験です。
参考：テープ試験の手順と判定を実務目線で解説したページ。
めっき皮膜の評価方法ー密着性 | めっきのKIYO科書 – 清川メッキ工業
テープ試験は簡便であるがゆえに「とりあえず全部これで確認する」と思われがちです。しかし JIS H 8504 には、テープ試験が使えないケースが明確に記載されています。
最も重要な制約は「膜厚 50μm 以上のめっきには適用しない」という点です。
これは意外ですね。
なぜ使えないかというと、テープ自体の粘着力（JIS Z 1522 準拠のセロハンテープで幅 1cm あたり約 0.4kgf）を超える密着強度を持つめっきには、テープが先に破断するか、あるいはめっきが全く剥がれず「合格」と誤判定されるリスクがあるからです。厚膜・硬質のめっきに対してテープ試験を行うと、実際には密着強度が低くても「テープが剥がれない＝合格」という誤った判断をしてしまうことがあります。
具体的に適用できないめっきの代表例は以下の通りです。
- 硬質クロムめっき：工業用途で 10〜100μm 以上の厚さが一般的。JIS H 8504 ではと石試験（砥石試験）や押出し試験が推奨されます。
- 膜厚 50μm 以上のニッケルめっき・銅めっき：テープ試験ではなく曲げ試験や引張試験が適しています。
- 金・銀・亜鉛・カドミウム・すずめっきで薄いもの：これらは反対に「テープ試験が適している」とされています。
| めっきの種類 | テープ試験の適否 | 代替推奨試験 |
|---|---|---|
| 金・銀（薄膜） | ✅ 適用可 | – |
| 亜鉛・すず（薄膜） | ✅ 適用可 | – |
| 硬質クロム | ❌ 不適用 | 砥石試験・押出し試験 |
| 50μm 超のニッケル | ❌ 不適用 | 曲げ試験・引張試験 |
現場でハードクロムめっきの品質確認にテープ試験を使っている場合、それは JIS の規定外の行為です。試験結果が「合格」と出ても、その数値には根拠がなく、後工程でのトラブルを防げない可能性があります。これが知らないと損する情報です。
参考：各めっき種別と密着性試験の適否に関する詳細データ。
メッキの密着性試験を解説！素材や金属の種類によるテスト方法 – 三和鍍金

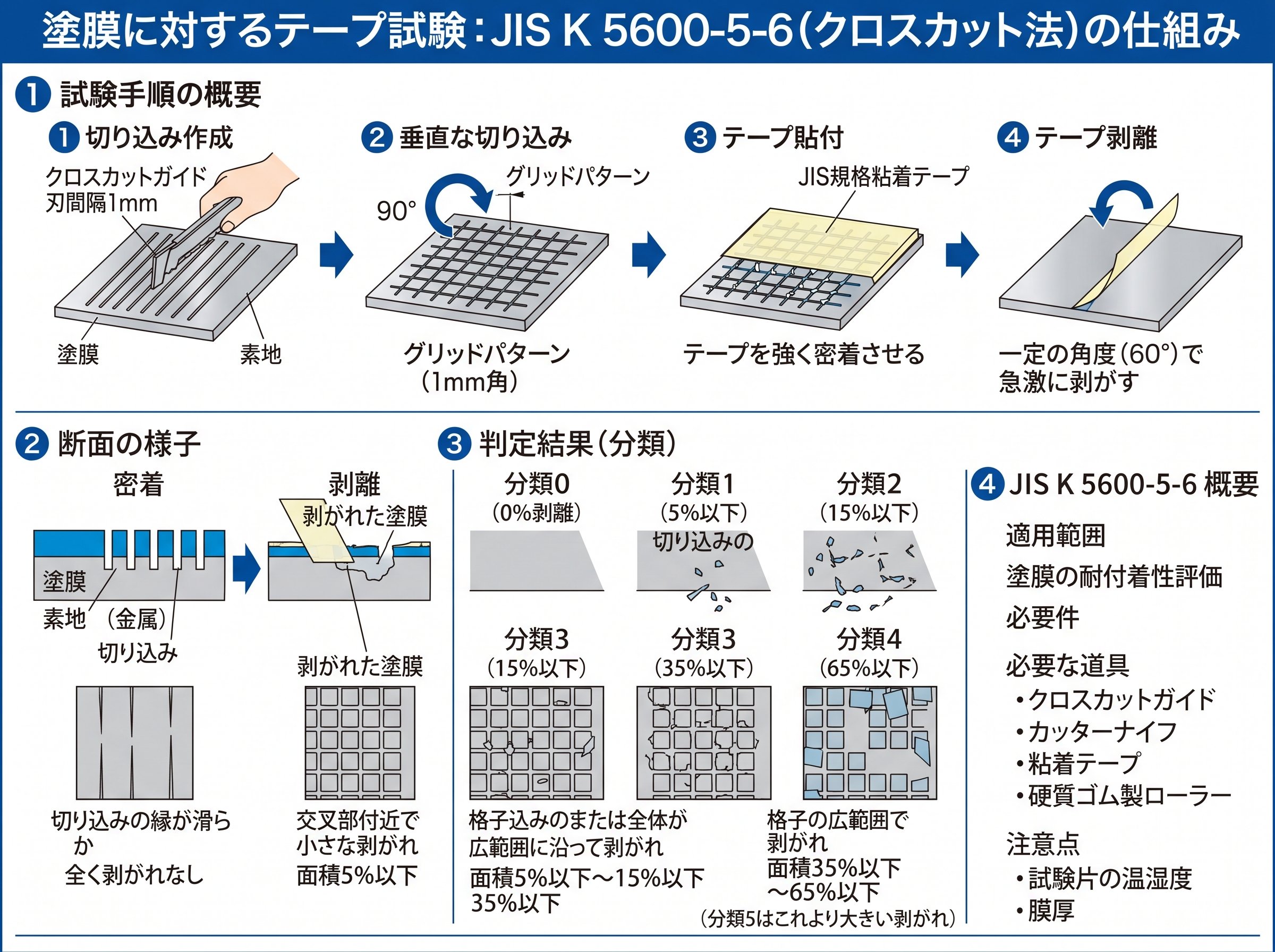

金属部品の塗装工程に関わる現場では、めっき向けの JIS H 8504 とは別に、塗膜向けの JIS K 5600-5-6 を使う場面が多くあります。この規格はクロスカット法（碁盤目法）とも呼ばれており、塗膜に格子状の切り込みを入れてテープで引きはがす方法です。
試験手順の概要
まず多重刃カッターや専用カッターガイドを使い、塗膜に縦横それぞれ同じ間隔で切り込みを入れて「碁盤目」を作ります。切り込み間隔は塗膜の膜厚によって変わります。
| 膜厚 | カット間隔 |
|---|---|
| 0〜60μm | 硬い素地：1mm間隔 / 軟らかい素地：2mm間隔 |
| 61〜120μm | 2mm間隔 |
| 121〜250μm | 3mm間隔 |
次にセロハンテープを碁盤目の上に貼り、約 60° の角度で一気に剥がします。その後、剥がれた碁盤目の状態を目視で確認し、0〜5 の分類で評価します。
評価分類の内容
- 分類 0：どのマスも剥がれがない（最良）
- 分類 1：カットの交差点でわずかに剥がれがある（影響面積 5% 未満）
- 分類 2：カット沿いまたは交差点で剥がれあり（5〜15%）
- 分類 3：カット沿いに広い剥がれ（15〜35%）
- 分類 4：大きな剥がれ（35〜65%）
- 分類 5：分類 4 を超える剥がれ（最悪）
数字が小さいほど密着性が高い、というシンプルな基準です。
注意すべき重要な点として、JIS K 5600-5-6 の本文には「この方法を付着性の測定手段とみなしてはならない」という記述があります。あくまで「密着の良否を定性的に判断する試験」であり、具体的な数値で密着強度を表すものではないということです。これが原則です。このことを知らずに「クロスカット試験で分類0だったから密着強度は問題ない」と定量的に解釈するのは、規格の意図に反した使い方になります。
参考：碁盤目試験の評価基準と実施方法を分かりやすく解説。
ここまで JIS の規格や手順を確認してきましたが、実務の現場でテープ試験の「合格」結果を過信することには、いくつかの固有のリスクがあります。
一つ目は、「定性的試験」であるという本質的な限界です。大阪産業技術研究所の報告（2014年）によると、テープ試験（テープ剥離試験）は JIS Z 1522 準拠のセロハンテープの粘着力、つまり幅 1cm あたり約 0.4kgf を超える密着強度は判断できません。言い換えると、密着強度がテープ粘着力より強ければ「全部合格」になってしまうため、「密着が良いほど試験の分解能がなくなる」という逆説があります。
つまり、高品質なめっきほどテープ試験での差が出にくいということです。
二つ目は、試験環境の影響を受けやすい点です。JIS H 8504 では試験環境として室温 21〜25℃、湿度 65% 以下を求めていますが、夏場の工場内でこの条件を厳守できている現場は多くありません。高温多湿の環境では、テープの粘着力自体が変化するため、同じサンプルでも試験する日・時間・場所によって結果が変わるリスクがあります。
三つ目は、「後からわかる密着不良」への対応が遅れる問題です。テープ試験はあくまで即席の定性評価です。曲げ試験・熱衝撃試験・ピール試験（引き剥がし試験）などの複数の試験を組み合わせることで、より現実の使用環境に近い評価ができます。特に金属部品が熱にさらされる用途（自動車部品・産業機器など）では、熱衝撃試験を加えることで、テープ試験では検出できない密着不良を見つけられる場合があります。
これは使えそうです。
実際にめっき品質の管理を行う場合、以下のような組み合わせで試験を設計することが推奨されています。
- 薄い貴金属めっき（金・銀など）：テープ試験を一次確認 → 問題があれば熱衝撃試験を追加
- 亜鉛・すずめっき（薄膜）：テープ試験 + 塩水噴霧試験で耐食性も同時確認
- 硬質クロム・厚膜ニッケル：テープ試験は使わず、砥石試験・曲げ試験を採用
試験方法の選択を誤ると、品質問題の見逃しだけでなく、納品後のクレーム・製品回収につながる可能性があります。テープ試験の結果だけで品質を保証しようとする現場ほど、こうしたリスクにさらされやすいといえます。厳しいところですね。
めっきや塗装の密着性を網羅的に評価・管理したい場合、ISO/IEC 17025 を取得した第三者分析機関への委託も有効な選択肢です。自社での日常管理にテープ試験を使いながら、定期的な外部評価を組み合わせることで、試験の信頼性を補完できます。「自社試験 + 外部評価の組み合わせ」が品質保証として最も確実なアプローチです。
参考：めっき密着性の各試験方法における密着強度の相関性を研究した論文。
めっき皮膜の密着強度評価 – 大阪産業技術研究所報告（2014年）
