マシンリーマ切削条件の基本と精度を上げる設定法

マシンリーマの切削条件と精度を決める全設定

送り量を下げるほど仕上げ面が良くなると思っていたら、実は逆に面が荒れて工具寿命が半分以下になることがあります。

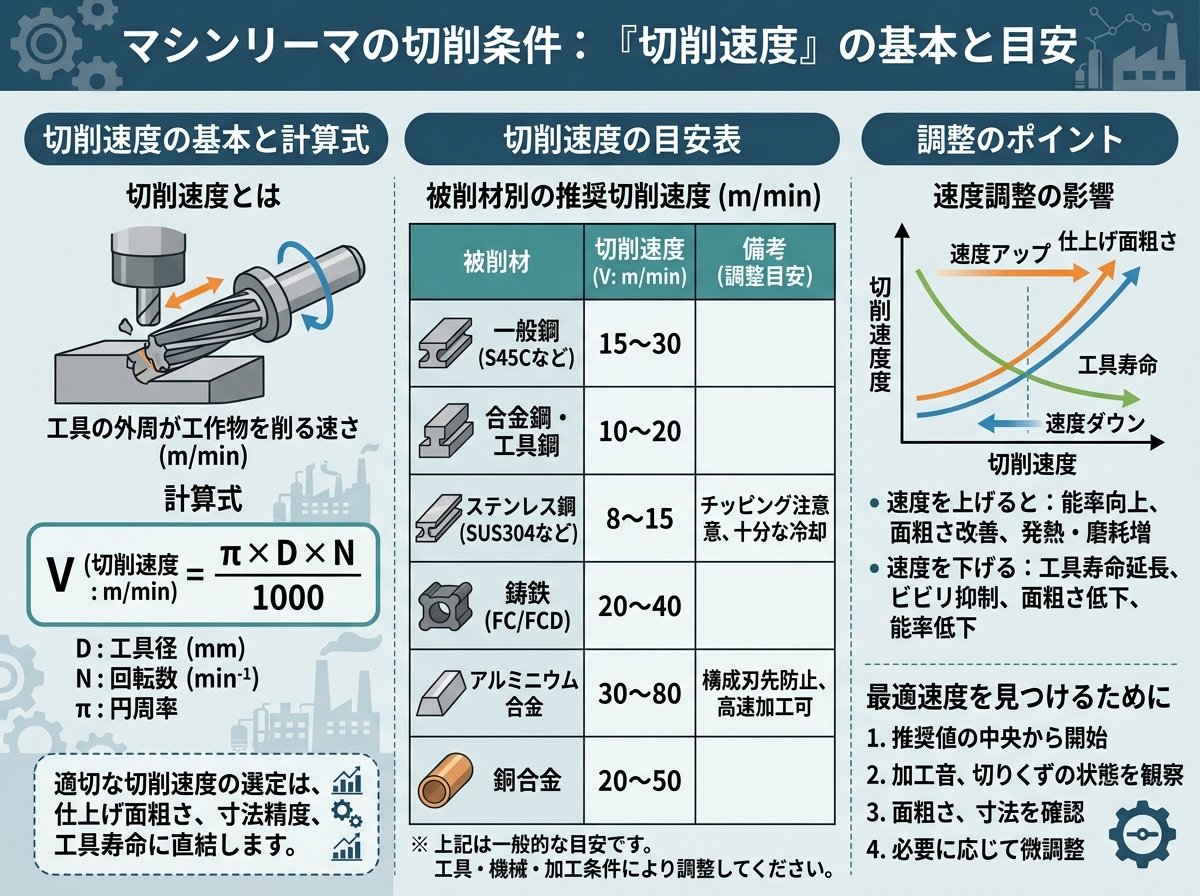

マシンリーマの切削条件における「切削速度」の基本と目安

マシンリーマ加工で最初に設定すべき切削条件が、切削速度（周速）です。現場でよくある誤りは、ドリル加工と同じ感覚で回転数を決めてしまうことですが、マシンリーマの切削速度はドリルの約1/2〜2/3が基準です。

具体的な数値でいうと、ハイス（高速度工具鋼）製マシンリーマでは被削材が一般鋼の場合に10〜25m/min程度、超硬合金製では40〜80m/minが目安とされています。一般的な自動車部品加工で多用されるφ10・S45C（中炭素鋼）の場合、ハイスリーマであれば切削速度15m/minを基準にスタートするのが現実的です。

なぜ低速が原則になるのか。それはマシンリーマ加工が「切削」と「バニシング（磨き）」を同時に行う工程だからです。外周切れ刃のバニシング作用で穴壁を塑性変形させ、滑らかな面を作り出す機構上、熱が溜まりやすく、高速にすると仕上げ面が悪化しやすくなります。

切削速度が速すぎると加工熱が蓄積し、ワークが膨張した状態で仕上がって冷却後に寸法が縮小するケースが生じます。つまり寸法不良の原因になります。

逆に低速すぎると、今度はビビり振動が発生しやすくなる帯域に入ることがあります。だから「適切な低速」という感覚が重要で、工具メーカーの推奨値を中心に±30%の範囲でテストしながら詰めるのが鉄則です。

切削速度から回転数（rpm）を求める式はシンプルです。

$$n = \frac{1000 \times V_c}{\pi \times D}$$

Vcが切削速度（m/min）、Dがリーマ直径（mm）です。φ10・Vc=15m/minなら、$$n = \frac{1000 \times 15}{3.14 \times 10} \approx 477 \text{rpm}$$ となります。これが出発点の回転数です。

被削材ごとの切削速度の目安を以下に示します。

| 被削材 | ハイスリーマ (m/min) | 超硬リーマ (m/min) |
|---|---|---|
| 一般鋼（S45C等） | 10〜25 | 40〜80 |
| ステンレス鋼（SUS304等） | 5〜12 | 20〜40 |
| 鋳鉄（FC200等） | 15〜30 | 50〜100 |
| アルミニウム合金 | 20〜40 | 100〜200 |
| 黄銅・銅 | 15〜30 | 60〜100 |

ステンレス加工では切削速度が一般鋼の半分以下になる点に注意が必要です。SUS304は加工硬化が起きやすいため、速度と送りの両方で慎重な設定が求められます。

切削速度の詳細な技術データは、工具メーカーの一次情報を参照するのが最も確実です。

OSGの技術資料「リーマ（シリーズNo.35）」には被削材別の速度目安が詳細に掲載されています。

OSG株式会社 リーマ技術資料（PDF）｜切削速度・送り量の目安表

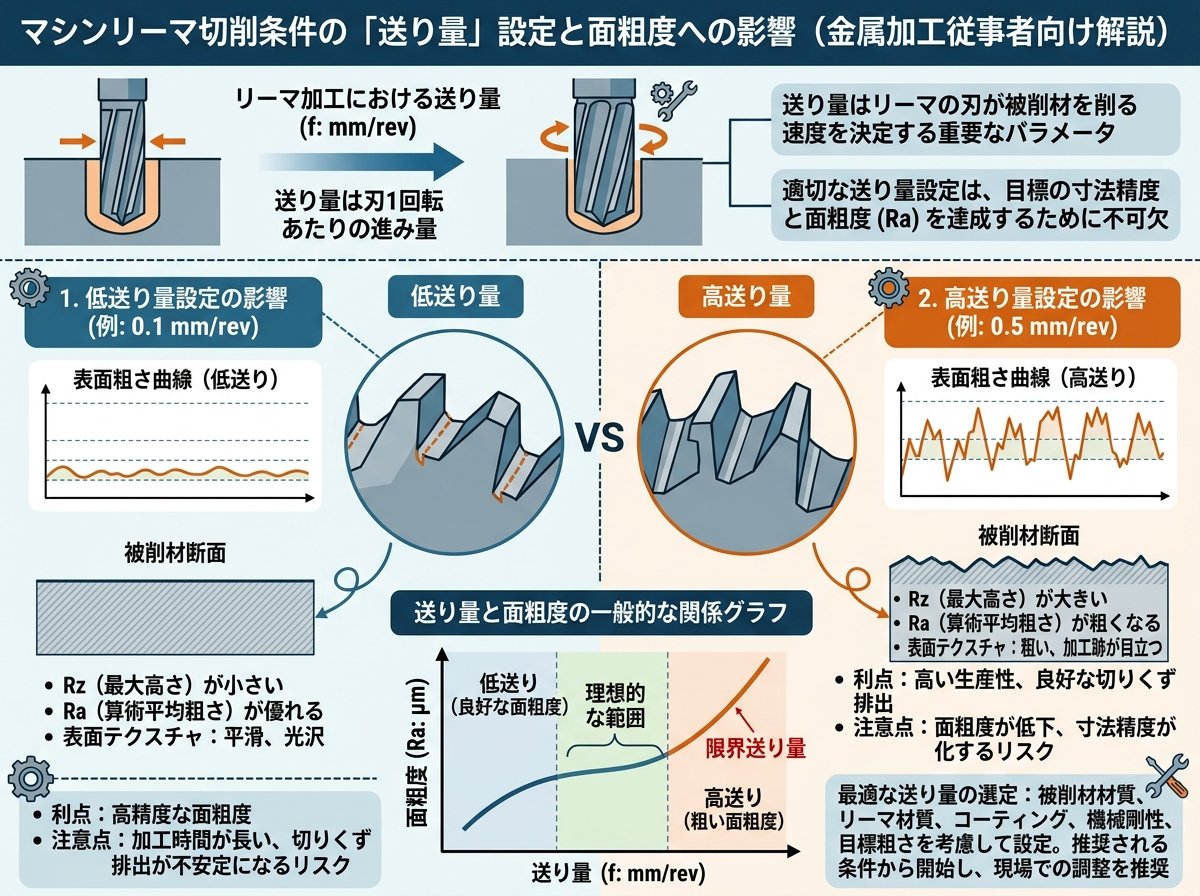

マシンリーマ切削条件の「送り量」設定と面粗度への影響

送り量こそ、マシンリーマ加工で最も誤解されやすい切削条件です。多くの加工者が「送りを小さくすれば丁寧に仕上がる」と考えますが、これが逆効果になるケースがあります。

送り量が小さすぎると、リーマの刃先が同じ場所を「擦る」状態になります。切れ刃の先端には微細な丸み（ホーニング）があり、刃先丸み半径以下まで1刃あたりの送り量を下げると、切削ではなく摩擦になります。ステンレスや難削材で送りを極端に下げると加工硬化が進み、面粗度が悪化するだけでなく、工具摩耗が急激に進みます。これが原則です。

では適切な送り量はどのくらいか。マシンリーマでは1回転あたりの送り量（mm/rev）を、リーマ直径の約1〜3%を目安に設定します。φ10のリーマであれば0.1〜0.3mm/rev が基準域です。ドリル加工が送りを抑えめにするのに対し、マシンリーマはドリルの2倍程度の送り量を設定するのが一般的です。

送り量と面粗度の関係は複合的です。送りを増やすと一時的に面粗度Rzが悪化する傾向がありますが、バニシング作用が安定すれば面が整うこともあります。重要なのは「擦らない領域にいること」で、その上で切削液とバニシング作用のバランスを見ながら微調整します。

切りくずの出方も判断材料になります。適切な送りで加工できているとき、切りくずは一定の形状で安定して排出されます。糸状に細く伸びてからまる場合は送りが低すぎるサインです。

送り速度（mm/min）の計算式は以下のとおりです。

$$V_f = f \times n$$

fが送り量（mm/rev）、nが回転数（rpm）です。f=0.2mm/rev・n=477rpmなら、$$V_f = 0.2 \times 477 \approx 95 \text{mm/min}$$ です。マシニングセンタへの入力値はこちらのVfになります。

| リーマ直径 | 推奨送り量（mm/rev）の目安 |
|---|---|
| φ3〜φ6 | 0.05〜0.15 |
| φ6〜φ10 | 0.10〜0.20 |
| φ10〜φ16 | 0.15〜0.30 |
| φ16〜φ25 | 0.20〜0.40 |
| φ25以上 | 0.30〜0.50 |

上記はあくまで目安で、実際の加工では試削をしながら最適値を探すことが必要です。条件を変えるときは送りか速度のどちらか一方だけを変えることが、原因特定の基本です。

マシンリーマ加工の精度を決める「リーマ代（下穴径）」の設定法

リーマ代（下穴の取りしろ）の設定を誤ると、切削条件をどれだけ丁寧に決めても精度は出ません。リーマ代はマシンリーマ切削条件の中で、見落とされがちな最重要項目のひとつです。

リーマ代とは、最終仕上げ径とドリル下穴径の差（直径で表示）のことです。φ10仕上げでリーマ代が0.20mmであれば、ドリルφ9.8で下穴をあける、という関係です。ふつうのはがき横幅が100mmなので、0.20mmというのは0.2%の薄さのイメージです。

リーマ代が少なすぎると何が起きるか。リーマが切削できる量が極めて少なく、バニシング作用だけが強く働きます。結果として穴が弾性戻りで縮小し、小径仕上がりになります。反対にリーマ代が大きすぎると、加工トルクが大きくなり工具の摩耗が加速して、仕上げ面粗度が悪化します。ちょうどいいリーマ代が条件です。

一般的な推奨リーマ代（直径表示）を示します。

| 仕上げ穴径 | 軟鋼・一般鋼 | ステンレス鋼 | アルミニウム合金 |
|---|---|---|---|
| φ3〜φ6 | 0.10〜0.20mm | 0.10〜0.15mm | 0.10〜0.20mm |
| φ6〜φ10 | 0.15〜0.20mm | 0.10〜0.15mm | 0.20〜0.30mm |
| φ10〜φ16 | 0.20〜0.25mm | 0.15〜0.20mm | 0.30〜0.40mm |
| φ16〜φ25 | 0.25〜0.30mm | 0.20〜0.25mm | 0.40〜0.50mm |

ステンレス鋼ではリーマ代をやや小さめに設定するのが一般的です。加工硬化が起きると刃先への負荷が増すため、取りしろを少なくしてリーマの切削負荷を抑える意図があります。

下穴径の真円度が悪い場合は注意が必要です。リーマは下穴の形状に追従する性質があり、下穴が楕円や曲がっていればリーマをかけても完全には修正できません。下穴の精度が不安な場合はエンドミルで穴の中仕上げをしてからリーマをかけると、真円度・直角度が大幅に向上します。

ミスミの技術情報では、具体的なリーマ代の目安と下穴処理の考え方が整理されています。

MISUMI-VONA「リーマ加工の方法」技術情報｜下穴径・リーマ代の設定方法

マシンリーマ加工で発生しやすい精度不良トラブルと切削条件の見直し方

マシンリーマ切削条件を正しく設定しても、精度不良が出ることがあります。そのときは「症状→原因→対策」の順で一つずつ潰すことが大切です。

**穴径が大きく仕上がる場合**は、工具の振れが最初の疑いどころです。コレットチャックやホルダのガタ、突き出し量の過多、下穴に対するリーマの芯ずれが重なると、穴は均一に拡大します。また切削速度が高すぎて加工熱が蓄積し、ワークが膨張したまま測定している場合も見かけの大径が出ます。クーラントを充分に当てて熱を逃がすことが有効です。

**穴径が小さく仕上がる場合**は、リーマ代が少なすぎるか、送り量が小さすぎてバニシング作用が過剰になっているケースが多いです。加工後に冷えて縮んでいるだけ、という「熱の見えない罠」にもはまりやすい。加工直後と冷却後で径を比較する測定が原因特定に役立ちます。

**仕上げ面が荒れる場合**は、刃先の摩耗・溶着・欠けが最初のチェックポイントです。摩耗したリーマは切れ刃が「切る」より「擦る」割合が増えるため、面が白く曇った粗さになります。そこに振れや切削液不足が加わると一気に悪化します。面の荒れ方を観察すると原因の手がかりになり、周期的な波形ならビビり、ランダムな引っかき傷なら切りくず噛み込みや溶着が疑われます。

**テーパ穴になる場合**は、入口側が広いか奥側が狭いかで原因が違います。入口が広い場合は食いつき部（チャンファー）と下穴入口面取りの相性が悪いことが多いです。奥が狭い場合は深穴でのクーラント不到達や切りくず詰まりが絡みます。深穴加工では特に、クーラントを穴奥まで届かせる工夫が必要です。

**ビビりが発生する場合**は、工具の突き出し量を最短にすること、ワーク・ホルダのクランプを強化することが優先です。それでも収まらない場合は、回転数を少しだけ変えて共振帯から外す方法が現場で効果的です。回転数を上げる方向と下げる方向の両方を試してみると当たりがつきやすいです。

厳しいところですね、と感じた方も多いかもしれませんが、精度不良は条件を一度に全部変えると原因特定ができなくなります。切削速度か送り量かホルダか、一つだけ変えて試削するのが遠回りに見えて実は最速です。

トラブルの症状別に原因と対策が詳細にまとめられた情報として、以下が参考になります。

Kiriko Lab「リーマ加工のトラブル原因と対策大全」｜症状別の逆引きチェックリスト

マシンリーマ加工の精度を上げるホルダ選定と切削油剤の使い方

切削条件だけを最適化しても、ホルダ（工具保持具）が精度の足を引っ張るケースは実際の現場で少なくありません。マシンリーマはリーマ代が0.2mm以下という微細な切削をするため、工具の振れが0.01mmずれるだけで穴径・真円度・面粗度のすべてが影響を受けます。

ホルダの種類と振れ精度の関係は明確です。一般的なコレットチャックの振れ精度は0.01〜0.03mm程度ですが、焼きばめホルダや油圧チャック（ハイドロチャック）を使うと0.003〜0.005mmまで振れを抑えられます。これはマシニングセンタのH7公差（+0.021mm/0mm）加工において、非常に大きな差です。ミスミの技術情報でも「焼きばめホルダを推奨します」と明記されています。コレットで振れが出ているなら、ホルダ交換で劇的に改善することがあります。

突き出し量も振れに直結します。突き出しが長くなるほど先端の振れ幅は大きくなり、穴が拡大・楕円化する傾向が出ます。必要最小限の突き出し量に収めることが原則です。たとえるなら、長い棒の先端を持って固定するより、手元に近い場所で固定する方がブレが少ない、というイメージです。

切削油剤（クーラント）の選定と供給方法も、切削条件と同等の重要度があります。水溶性切削液は冷却性能が高く、鉄系材料の一般加工に適しています。一方、アルミや銅など非鉄金属では不水溶性の切削油（灯油系）が溶着防止に有効なケースがあります。

供給方法は「穴の奥まで届かせること」が核心です。特に深穴（穴深さがリーマ直径の3倍以上）では、外部からのクーラント供給では奥まで届かず、切削熱が蓄積して寸法が安定しません。内部給油（工具中心孔からの給油）または止まり穴の場合のステップ加工と組み合わせる対策が効果的です。

🔑 ホルダ・クーラント選定のチェックリスト

- 焼きばめホルダまたは油圧チャックを使用しているか
- 振れ精度を測定（0.005mm以下が理想）しているか
- 突き出し長さを最小化しているか
- 穴の奥までクーラントが届いているか
- 被削材に合った切削液種類を選んでいるか

これらを揃えた上で切削速度と送り量を調整するのが、精度安定への近道です。つまりホルダとクーラントが土台です。

TiRapid「リーマ加工の技術ガイド」｜ホルダ選定・切削速度・精度管理の総合解説
