油圧チャックの仕組みと構造・把握力の基本知識

油圧チャックの仕組みを構造・把握力・メンテナンスから徹底解説

グリスさえ入れておけばチャックは長持ちすると思っていませんか？実は、加工8時間ごとの給脂を怠ると爪にガタが生じ、ワーク飛散の危険があります。

油圧チャックの仕組みと基本構造：パスカルの原理から爪が動くまで

油圧チャックは、NC旋盤の主軸に取り付けられ、ワークを自動でクランプ・リリースする装置です。手動のスクロールチャックと根本的に異なる点は、油圧（hydraulic pressure）を動力源としていることにあります。では、その力はどのように爪の動きへと変換されるのでしょうか。

まず「油圧ユニット」から始まります。油圧ユニットは油圧ポンプと作動油タンクで構成されており、ポンプが作動油を連続的に回路へ送り出します。この作動油が持つ圧力は「パスカルの原理」に従い、密閉された流体の中でどの方向にも均一に伝わります。つまり、入力側の小さな力を、大きな受圧面積を持つシリンダーで受けることで、大きな力として取り出せるわけです。これが油圧の最大の強みです。

その後、圧力は「減圧弁」で任意の値に調整されます。さらに「ソレノイドバルブ（電磁弁）」と呼ばれる方向制御弁で、作動油の流れる方向を切り替えることによってシリンダーのピストンが前進・後退し、これがチャックの開閉動作へとつながります。

チャック本体の内部では、ドローバー（連結棒）を介してピストンの往復運動がチャック本体のウェッジプランジャ（くさび形のプランジャ）へ伝わります。ウェッジプランジャが前後に動くと、そのくさびの角度に沿ってマスタージョー（親爪）が径方向に押し開かれ、または閉じられます。このくさび機構によって、シリンダー推力がそのまま把握力に変換されるのではなく、「増力比」として増幅されます。増力比は、最大静的把握力をシリンダー許容推力で割った値であり、例えばシリンダー力が10kNでも増力比3.46のチャックなら把握力は約34.6kNになります。これは角力に換算すると約3.5トンに相当します。

構成部品	役割
油圧ユニット（ポンプ＋タンク）	作動油を加圧してシステムへ供給する
減圧弁	チャックへの供給圧力を調整し、把握力を制御する
ソレノイドバルブ（方向制御弁）	電気信号で作動油の流路を切り替えてチャックを開閉する
回転シリンダー	油圧をピストン推力に変換し、ドローバーへ伝達する
ウェッジプランジャ	くさび機構でピストン推力を増幅してマスタージョーを動かす
マスタージョー・トップジョー（爪）	実際にワークを把握する部分。生爪・硬爪の2種類がある

つまり油圧チャックは、「電気信号→作動油の圧力→ピストンの直線運動→くさび増力→爪の把握力」という変換プロセスで成り立っています。構造を理解すれば、不具合が起きたときにどの段階に問題があるかを素早く絞り込めます。

参考資料として、タキサワ株式会社による「旋盤の油圧システム入門コラム」に油圧装置の各部品の役割が詳しく解説されています。
TAKISAWA社員の自主勉コラム「旋盤とは何？～油圧編」｜タキサワ株式会社

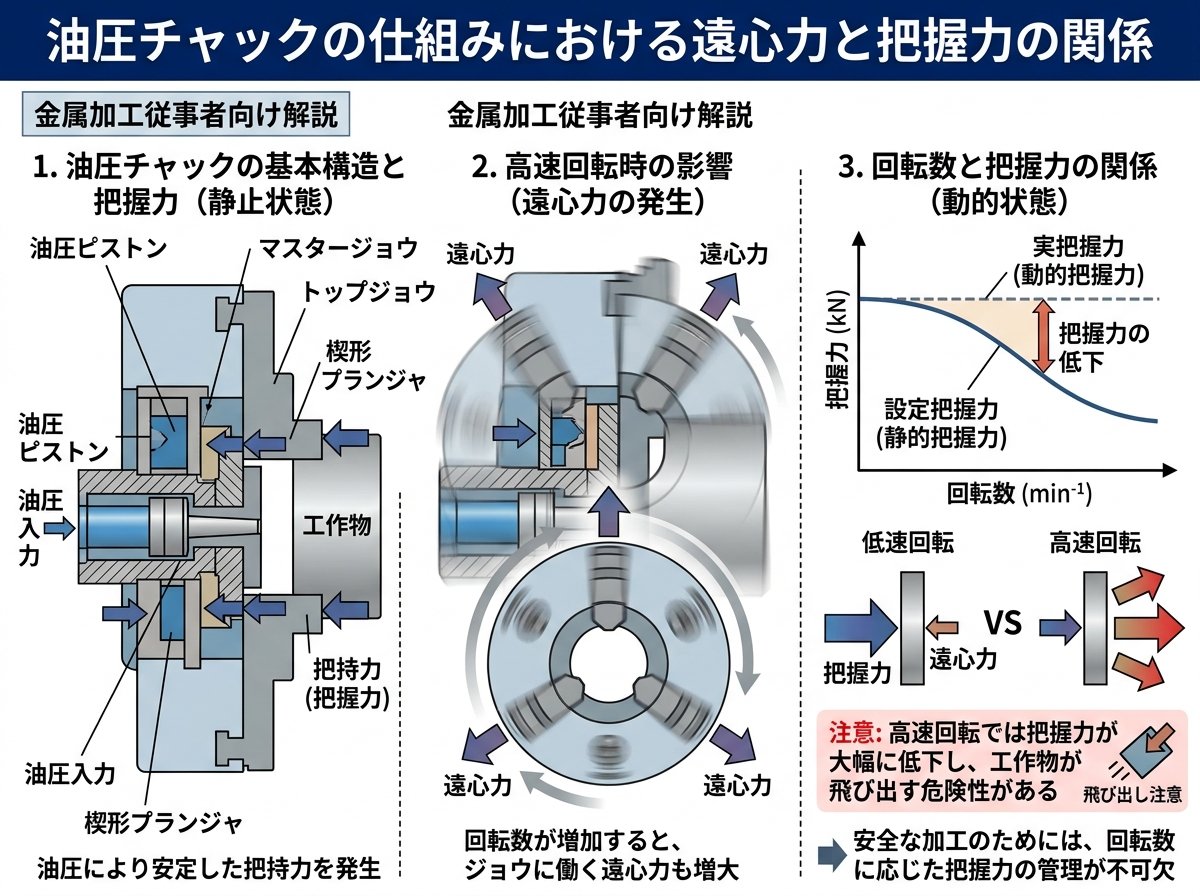

油圧チャックの仕組みにおける遠心力と把握力の関係

油圧チャックを使いこなすうえで、多くの現場作業者が見落としがちな重要な現象があります。それは「回転数が上がるにつれて把握力が低下する」という事実です。意外に感じるかもしれませんが、これは油圧回路の問題ではなく、チャック爪にかかる遠心力が原因です。

チャックが高速回転すると、マスタージョーとトップジョーの質量が回転中心から外側へ引っ張られます（遠心力）。外径把握の場合、この遠心力はジョーを外側へ広げようとする方向に働くため、爪がワークを締め付ける力（把握力）を差し引いてしまいます。これが「動的把握力（有効把握力）」と呼ばれる値であり、静止時の把握力（最大静的把握力）より必ず小さくなります。

遠心力による把握力減少の計算式は以下のとおりです。

計算要素	内容
減少把握力（kN）	= [n × (m₁×r₁ + m₂×r₂)] × (πN/30)² × 0.8 ÷ 1000
n	爪の数（一般的に3爪）
N	回転速度（min⁻¹）
m₁・m₂	ベースジョー・トップジョーの質量（kg）
r₁・r₂	回転中心からそれぞれの重心までの距離（m）
0.8	遠心力損失係数

具体例を挙げます。HF3-8型チャックで初期把握力93.2kNの場合、1,800min⁻¹で回転させると減少把握力は約11.1kNとなり、有効把握力は82.1kNまで低下します。この程度の回転数であれば影響は限定的ですが、最高回転速度の規定には重要な条件があります。チャックの最高回転速度は「最大静的把握力が回転時に1/3以下にならない条件」で定められているのです。つまり、最高回転数付近で使用すると把握力は初期値の1/3まで下がる可能性があります。

数字で整理してみます。静止時の把握力を100%とした場合、最高回転速度付近では把握力が33%以下になり得ます。これはポテンシャルの3分の2を失う状態です。

また、通常の標準爪より重いトップジョーを使用している場合は、この影響がさらに大きくなります。重量差に相当する遠心力の分だけ把握力が余分に失われるためです。高速回転の加工では、爪の重量と回転数の組み合わせを必ず事前に検証することが重要です。

なお、内径把握の場合は外径把握と逆の動きになります。ジョーが内側から外側に押し広げる方向で把握するため、回転数が上がるとジョーが外側へ広がる遠心力が把握力を補助する方向に働きます。ただし、この場合は把握力が増大しすぎてワークを変形させるリスクがあるため、回転時に最大静的把握力を超えないか確認が必要です。

参考資料として、北川鉄工所（KITAGAWA）の技術資料には把握力計算の詳細式が掲載されています。
チャック技術資料（把握力・遠心力計算）｜JSWニューヨーク（北川鉄工所データ）

油圧チャックの種類と仕組みの違い：3爪・2爪・コレット

油圧チャックはひとつの機構に統一されているわけではなく、ワーク形状や加工目的によって複数のタイプが存在します。仕組みの理解は、チャック選定ミスによる精度不良や事故防止に直結します。

**3爪チャック（スリージョー）**は最もポピュラーな形式です。3つのマスタージョーが同時に同量だけ径方向に移動するセルフセンタリング構造を持ちます。円筒形ワークを素早く芯出しできるため、量産ラインや標準的な旋削加工で使われます。ウェッジプランジャ方式では、1本のプランジャが動くと3方向のマスタージョーが連動して均等に動く構造になっており、繰り返し精度が高いのが特徴です。

**2爪チャック**は、長尺ワークや角材、異形ワークの把握に適しています。ジョーが2方向から挟み込む構造のため、ロボットや搬送装置との相性が良く、自動化ラインへの採用が増えています。ただし3爪と比較して把握力のバランスが変わるため、使用条件に合った設計検証が必要です。

**コレットチャック（油圧タイプ）**は、スリット入りのテーパ状コレットを油圧で締め付ける方式です。ワーク全周を均一に把持する構造から振れが非常に少なく、高速回転での軽切削や小径ワーク加工、精密仕上げ加工に向いています。通常の油圧パワーチャックと比べて構造的な増力比は異なりますが、回転バランスに優れるため高速域での有効把握力の維持に有利です。

選定のポイントを整理します。

• 🔹 量産・標準旋削：3爪油圧パワーチャック（高把握力・繰り返し精度◎）




• 🔹 自動化ライン・異形ワーク：2爪チャック（搬送装置との連携に有利）




• 🔹 精密仕上げ・高速回転：油圧コレットチャック（振れ精度◎・回転バランス◎）




• 🔹 薄肉・アルミ等の変形しやすいワーク：エアーチャックまたは把握力調整機能付きチャック

また、チャックを工作機械の主軸に取り付けるには、チャック本体・バックプレート・継手の3点が必要です。主軸端にはA2-5、A2-6、A2-8などのJIS規格があり、対応するバックプレートが異なります。チャックを買い替えるときに規格を確認し忘れて使えなかった、というケースが現場では意外に多く報告されています。チャック選定と同時に主軸端規格の確認も必須です。

チャックの種類ごとの詳細な比較は、中村留精密工業の解説記事が参考になります。
旋盤のチャックとは？種類や選び方・取付のポイント｜中村留精密工業株式会社

油圧チャックの仕組みを壊すコンタミナントと作動油管理の盲点

油圧チャックの内部では作動油が常に循環しており、その品質がシステム全体の寿命を大きく左右します。「油が入っていれば動く」という感覚で放置していると、ある日突然、チャックが動かない、あるいは把握力が安定しないという問題が起きます。

問題の根本は「コンタミナント」です。これは作動油の中に蓄積する汚染物質の総称で、外部から侵入した切粉やほこり、稼働中に発生した金属摩耗粉、作動油自体の酸化劣化物などが該当します。コンタミナントが増えると、油圧ポンプや制御弁内部で焼き付き・かじりが発生し、最終的にソレノイドバルブの目詰まりや油圧回路の閉塞につながります。この段階になると、電気的には正常なのにチャックが動かないという現象が起きます。

作動油の温度管理も重要です。一般的に作動油の使用温度上限は60℃とされており、10℃上昇するごとに油の寿命は半分になるとされています。NC旋盤が連続稼働する環境では、油温上昇に伴い油の粘度が下がり、密封性能が低下して内部リーク（漏れ）が増加します。これがチャックの把握力低下として現れることもあります。

作動油の交換周期の目安は次のとおりです。

交換タイミング	推奨内容
初回交換	使用開始から約3ヶ月後（初期の金属カスを除去するため）
通常環境	2,000〜4,000時間ごと、または1年に1回
過酷な環境	1,000〜2,000時間ごと（高温・高負荷・切粉多発の現場）
異常温度・変色確認時	時間に関わらず即交換（赤変・スラッジ発生の兆候があれば要注意）

作動油を交換するだけでなく、フィルターのコンタミナント除去能力を維持することも大切です。フィルターエレメントの目詰まりは作動油の流量低下を招き、ソレノイドバルブやシリンダーの作動遅延につながります。交換周期を守るだけでなく、油の色・臭い・粘度の変化にも日常的に注目するようにしましょう。

これらは設備保全の観点から見ると、予防保全の基本です。量産ラインで油圧チャック1台が止まると、その機械だけでなく後工程全体が停止するリスクがあります。作動油管理の徹底は、生産性を守るコスト対策でもあります。

油圧チャックの仕組みを活かすグリス管理と精度維持の実践

油圧チャックの把握力が仕様どおりに発揮されるかどうかは、油圧回路だけでなく、チャック本体内部の摺動部（摺り合わせ面）のグリス状態にも依存しています。ここを誤解している現場は意外と多く、「油圧チャックだから油圧で管理すれば十分」と考えてグリス給脂を怠ったままにするケースがあります。

チャック内部のマスタージョーは、ボデーの溝の中を往復運動しています。この摺動面にグリスが切れると、摩耗が急速に進んでジョーにガタが発生します。ガタが生じると、爪がワークを把握する際に均等な接触が崩れ、繰り返し精度の低下と把握力の低下が同時に起きます。その結果として、「油圧を十分に上げているのにワークが飛んでしまう」という危険な事態につながります。

なぜグリスが抜けやすいかというと、チャックは高速回転しているためです。遠心力とクーラント（切削油）による洗い流し効果で、グリスが徐々にジョー外周から排出されてしまいます。メーカーの取扱説明書には「1日1回の給脂」と記載されていることが多いですが、これは1日8時間稼働を前提とした目安です。実際には「稼働約8時間あたり1回」が正確な解釈であり、短時間稼働が多い現場では週1回でも対応できます。

給脂の手順と注意点を整理します。

• 🔸 チャックに設けられたグリースニップルから、グリースガン（ホースノズルタイプ推奨）で給脂する




• 🔸 給脂量は1箇所につき1プッシュが目安。入れすぎると切削液にグリスが混入し、切削液の劣化を早める




• 🔸 給脂後は、ワーク無しの状態でチャックを数回開閉してグリスを摺動面全体に馴染ませる




• 🔸 グリスはメーカー指定品を使うこと。汎用品では粘度特性や耐熱性が異なり、高速回転下で早期に飛散する場合がある

グリスを変えるだけで加工精度が改善したという事例もあります。特に冬季は温度低下でグリスが硬化し、爪の動きが重くなることがあります。季節に応じた粘度グレードの選択も、精度維持のひとつの視点です。

また、チャックの定期オーバーホールの周期についてもメーカーは明確な基準を示しています。シール類やシリンダーは使用時間5,000〜10,000時間が交換の目安であり、チャック本体のオーバーホールは3〜5年が推奨サイクルとされています。これを超えた状態で継続使用すると、油漏れや同心度の悪化だけでなく、ワーク飛散・主軸損傷といった重大事故のリスクが高まります。

日常のグリス給脂・定期的な作動油管理・周期的なオーバーホールの3点が揃ってはじめて、油圧チャックの仕組みどおりのパフォーマンスが得られます。これが原則です。

グリス管理の重要性については、現役機械加工職人が解説した実践的な情報が参考になります。
NC旋盤のチャックへのグリス注油について（職人転職ドットコム）

油圧チャックの仕組みに関するよくある不具合と現場での対処法

油圧チャックを長く使っていれば、何らかのトラブルに遭遇します。ここでは「症状→原因→対処」の流れで代表的な不具合を整理します。現場での初期対応に活用してください。

**症状①：ワークがスリップ、または加工中に飛ぶ**

原因として最も多いのは、把握力不足です。シリンダー設定圧の低下・ジョーの成形径とワーク径のずれ・グリス切れによる摺動抵抗増大・高回転による遠心力の影響が複合していることが多く見られます。まず圧力計でシリンダー圧力を確認し、規定値に達しているかを確認します。次に爪の成形径がワークに合っているかをチェックします。成形径とワーク径が一致していないと、線接触になって実効把握力が大幅に落ちます。これは現場でよくある盲点です。

**症状②：チャックが作動しない、または途中で止まる**

まず電気系統とソレノイドバルブへの信号を確認します。信号が正常であれば、バルブ内部のスプールのコンタミ詰まりを疑います。油圧ユニットの作動油量・フィルター詰まりも確認対象です。チャック内部の摺動部焼き付きの場合は分解が必要になります。

**症状③：精度不良（振れが大きい、繰り返し精度が出ない）**

チャック本体の振れを再調整するとともに、爪のセレーション部（歯形接合面）に切粉や傷が入っていないかを確認します。セレーションに異物が噛み込んでいると、爪が均等に押されないために精度が乱れます。爪締め付けボルトの緩みも見落としやすい原因です。また、爪の高さが必要以上に高い場合、ウェッジプランジャとの力の伝達効率が下がり、実質的な把握力が低下することがあります。爪の高さはできる限り低く保つことが原則です。

**症状④：油漏れ**

Oリングの劣化・摺動部の傷・コネクターや銅パッキンの緩みが主な原因です。Oリングは使用時間・温度・作動油の種類によって劣化速度が変わります。微細な油漏れでも放置すると内部圧力の損失につながり、把握力低下として現れます。Oリングの状態は定期点検で必ず確認します。

不具合は一度起きると次第に悪化する傾向があります。早期に気づけば部品交換だけで済むことが、放置するとチャック全体の交換・最悪は主軸まで損傷するケースがあります。小さな異変を見逃さないための日常点検の習慣が、長期的なコスト削減に直結します。

症状	主な原因	最初に確認すること
ワーク飛散・スリップ	把握力不足・グリス切れ・成形径ズレ	シリンダー圧力・爪成形径
チャック動作不良	コンタミ詰まり・油量不足・焼き付き	ソレノイドバルブへの信号・作動油量
振れ・繰り返し精度不良	セレーション異物・爪ボルト緩み・爪高さ過大	セレーション清掃・ボルト締め直し
油漏れ	Oリング劣化・摺動傷・継手緩み	Oリング目視点検・継手締め直し

油圧チャックのトラブルシューティングについては、CNC旋盤向けの実践的な解説が参考になります。
CNC旋盤における油圧チャックの基礎とメンテナンスの重要性｜釜屋オンライン
