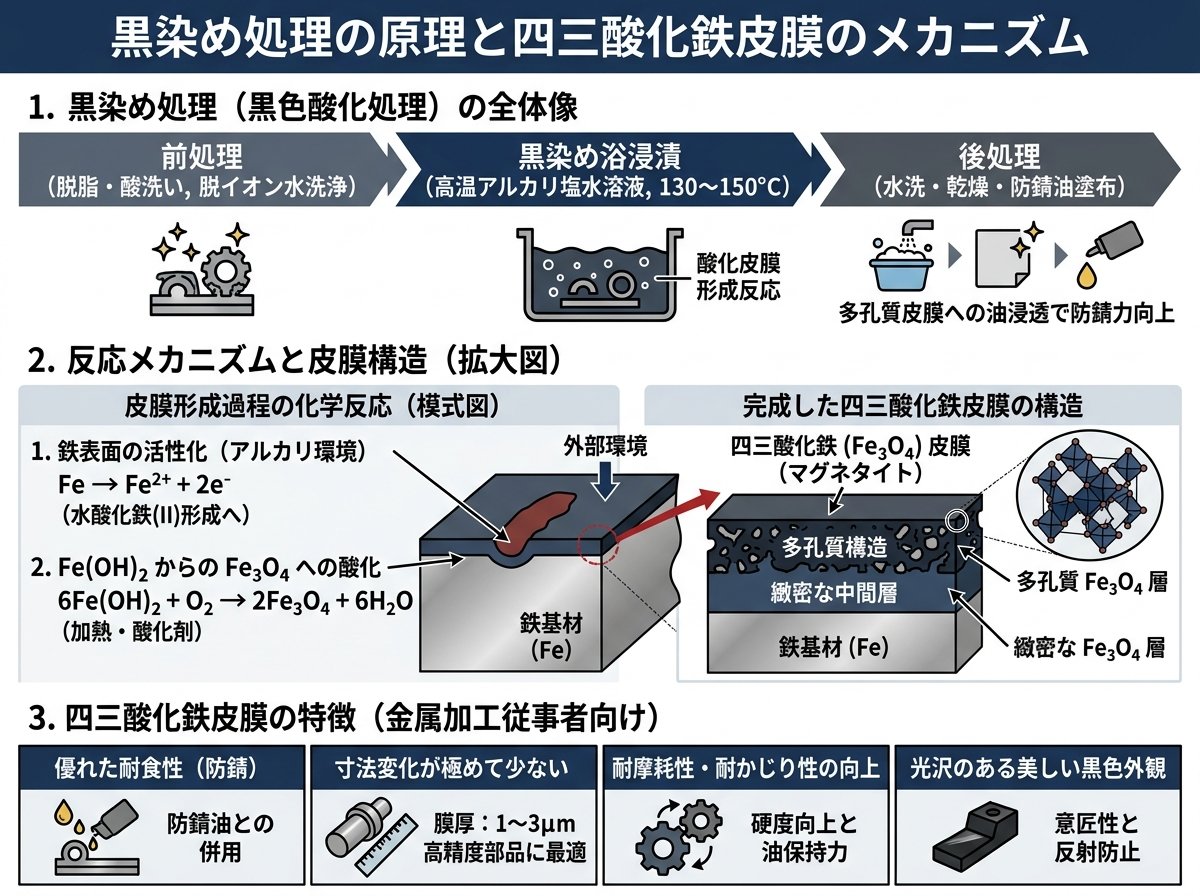

黒染め処理は、その名の通り金属部品の表面を黒く染め上げる表面処理技術です 。しかし、染料を使って色を付けているわけではありません 。その正体は、高温の強アルカリ性溶液の中で、鉄の表面を化学的に反応させて、緻密な四三酸化鉄（Fe3O4）の皮膜を生成させる化成処理の一種です 。この四三酸化鉄は、自然界では磁鉄鉱として存在する物質で、赤錆（Fe2O3）よりも安定しており、空気や水から内部の鉄を保護する役割を果たします 。
この化学反応は、130℃～150℃に加熱された苛性ソーダ（水酸化ナトリウム）を主成分とする処理液に、鉄鋼部品を浸漬することで進行します 。高温のアルカリ溶液中で、まず鉄の表面が溶け出して鉄酸ナトリウムが生成されます 。その後、この鉄酸ナトリウムが還元されることで、黒色の四三酸化鉄皮膜が形成されるのです 。この一連の反応により、部品の表面自体が黒い皮膜に変化するため、めっきのように剥がれる心配がありません 。
生成される皮膜の厚さは、わずか1μm（0.001mm）程度と非常に薄いのが特徴です 。そのため、精密な寸法精度が求められる機械部品にも安心して適用できます 。この薄い皮膜は多孔質（目に見えない微細な穴が開いている状態）であり、この穴に防錆油を浸透させることで、さらなる防錆効果を発揮します 。つまり、黒染め処理の防錆性能は、四三酸化鉄皮膜そのものの耐食性と、保持された防錆油の二段構えで実現されているのです 。
この処理は、その外観から「黒染め」と呼ばれるほか、「四三酸化鉄皮膜処理」や、薬品メーカーの名前に由来する「フェルマイト処理」、さらには「SOB処理」「アルカリ着色」など、様々な呼び名があります 。
以下のリンクでは、黒染め処理の基本的な原理が図解されており、視覚的に理解を深めることができます。
新日本テック株式会社：黒染め処理 | 新日本テック技術用語集【TEC-tionaly】
黒染め処理は多くの利点を持つ一方で、いくつかの注意すべき点も存在します。導入を検討する際には、これらのメリットとデメリットを総合的に評価することが重要です。
以下の表は、黒染め処理のコストと寸法精度に関する特徴をまとめたものです。
| 項目 | 特徴 | 詳細 |
|---|---|---|
| コスト 💰 | 低い | 特別な設備が不要で、処理時間が短いため、他の表面処理に比べて安価です 。 |
| 寸法精度 📏 | 影響が極めて少ない | 皮膜厚が1μm以下と非常に薄いため、精密部品の寸法にほとんど影響を与えません 。 |
こちらの参考資料では、黒染めのデメリットについて、特に防錆油の重要性が詳しく解説されています。
株式会社UACJ マテリアルコンプレックス：【設計者必読】黒染め表面処理の常識はウソ？「黒いのに錆びやすい」は本当か。
黒染め処理で均一で美しい皮膜を得るためには、各工程を正しく理解し、丁寧に行うことが不可欠です。基本的な工程は、「脱脂洗浄」→「水洗」→「酸洗い」→「水洗」→「黒染め処理」→「水洗」→「湯洗」→「防錆油処理」という流れになります 。
成功のコツは、何といっても前処理の徹底にあります。表面が清浄でなければ、どんなに良い薬品を使っても均一な皮膜は得られません。また、処理液の温度や濃度の管理、処理時間といったパラメーターを、素材の種類や部品の形状に応じて最適化することも、品質を安定させる上で非常に重要です。
以下の動画では、実際の黒染め加工作業の手順が紹介されており、一連の流れを視覚的に理解できます。
黒染め処理は主に鉄鋼材料に用いられ、ステンレス鋼を黒くすることは一般的に困難とされています 。その理由は、ステンレス鋼の表面に形成されている「不動態皮膜」にあります。
ステンレス鋼は、その名の通り「Stain（汚れ・錆）-less（ない）」鋼であり、鉄にクロムやニッケルを添加することで、非常に強力で安定した不動態皮膜（主成分は酸化クロム）を自己形成します 。この不動態皮膜が酸素の供給を遮断し、鉄の酸化、すなわち錆の発生を防いでいるのです。通常の黒染め処理で用いるアルカリ溶液では、この強固な不動態皮膜を破壊して鉄と反応させることができないため、四三酸化鉄皮膜を形成することができません 。
しかし、ステンレス製品にも意匠性や機能性（乱反射防止など）の観点から黒色化のニーズは高く、様々な代替技術が開発されています。
| 処理方法 | 原理 | 特徴 | 主な用途 |
|---|---|---|---|
| ステンレス用黒染め | 特殊な薬品を使用し、ステンレス表面を化学的に黒色化する。 | 通常の黒染めとは異なる専用の処理液が必要 。耐食性や色調は処理法により異なる。 | 装飾品、機械部品 |
| 低温黒色クロム処理 | 電気めっきの一種。低温で黒色のクロム皮膜を形成する。 | 膜厚が薄く（2μm程度）、寸法精度が高い。漆黒で反射率が低く、耐食性・密着性も良好 。 | 光学機器部品、半導体製造装置部品、精密シャフト |
| 黒色無電解ニッケルめっき | 無電解めっきでニッケル・リン合金の皮膜を形成し、それを黒色化する。 | 耐食性、耐熱性、硬さに優れる 。複雑な形状の部品にも均一な膜厚で処理が可能。 | 電子部品、自動車部品 |
| 酸化発色（ステンレス発色） | 化学溶液中でステンレス表面の不動態皮膜の厚さを精密に制御し、光の干渉現象を利用して発色させる。 | 塗料や染料を使わないため、金属の質感を生かせる。黒以外にも様々な色が出せるが、耐摩耗性は低い。 | 建築内外装材、デザイン製品 |
これらの技術は、それぞれにメリット・デメリットがあり、コストも異なります。例えば、低温黒色クロム処理は、黒染めに比べて耐食性が数十倍高く、曲げ加工にも強いという優れた特性を持っていますが、コストは高くなる傾向があります 。どの技術を選択するかは、製品に求められる性能（耐食性、耐摩耗性、寸法精度、外観など）とコストのバランスを考慮して決定する必要があります。
以下のリンク先では、低温黒色クロム処理について、その特徴や他の黒色化処理との比較が詳しく解説されています。
金属の防錆や外観向上のための表面処理には、黒染め以外にも様々な方法があります。ここでは、代表的な「パーカーライジング（リン酸塩皮膜処理）」と「めっき」を取り上げ、黒染め処理との違いを比較します。
パーカーライジングは、リン酸と金属塩を含む溶液に部品を浸漬し、表面にリン酸塩の結晶性皮膜を形成する化成処理です 。特にリン酸マンガン皮膜は、耐摩耗性に優れるため、ピストンやカムシャフトといった摺動部品によく利用されます 。
| 項目 | 黒染め処理 (四三酸化鉄皮膜) | パーカーライジング (リン酸塩皮膜) |
|---|---|---|
| 主目的 | 防錆、外観向上（黒色化） | 防錆、塗装下地、耐摩耗性向上 |
| 皮膜成分 | 四三酸化鉄 (Fe3O4) | リン酸鉄、リン酸亜鉛、リン酸マンガンなど |
| 外観 | 黒色、やや光沢あり | 灰色〜黒色、艶消しでざらついた感触 |
| 膜厚 | 薄い (約1μm) | 比較的厚い (数μm〜十数μm) |
| 寸法精度 | ◎ 影響ほとんどなし | △ 膜厚分、寸法が変化する |
| 耐摩耗性 | △ 期待できない | ◎ 優れる（特にリン酸マンガン） |
| 塗装密着性 | △ 皮膜が緻密なため、塗料の食いつきは良くない | ◎ 皮膜が多孔質で、塗料のアンカー効果が高い |
簡単に言えば、「寸法精度を維持しつつ、低コストで黒くしたい」なら黒染め、「塗装や耐摩耗性を重視する」ならパーカーライジングが適していると言えるでしょう。
めっき（Plating）は、電気化学的な方法（電気めっき）や化学的な還元作用（無電解めっき）により、金属や非金属の表面に別の金属の薄膜を析出させる技術です 。亜鉛めっき、ニッケルめっき、クロムめっきなど、目的（防錆、装飾、機能付与）に応じて様々な種類があります。
| 項目 | 黒染め処理 | めっき |
|---|---|---|
| 原理 | 素材表面を化学変化させる（化成処理） | 素材表面に異種金属の膜を被覆する |
| 皮膜と素材の関係 | 一体化している | 別の層として重なっている |
| 剥離の可能性 | なし | あり（密着不良の場合） |
| 寸法変化 | 極めて小さい | 膜厚分、大きくなる（膜厚制御は可能） |
| 耐食性 | △（油に依存） | ◎（めっき種によるが、一般に高い） |
| 機能性 | 限定的（防錆、反射防止） | 多様（耐食性、硬度、導電性、はんだ付け性など） |
| 水素脆性 | リスク低い | リスクあり（特に高強度鋼） |
黒染めが「素材を染める」イメージなのに対し、めっきは「素材に服を着せる」イメージです。より高い耐食性や、硬度、導電性といった特殊な機能が求められる場合には、めっきが選択されます。ただし、めっきは工程で水素を発生させ、それが素材に侵入して強度を低下させる「水素脆性」のリスクがあるため、特に高強度のボルトなどでは注意が必要です。
パーカー処理と黒染めの違いについて、こちらの記事で分かりやすく比較されています。
