嫌気性接着剤ロックタイトの種類と正しい使い方

嫌気性接着剤ロックタイトの種類・使い方・選び方

ロックタイトを「どれでも同じ」と思って選ぶと、後で部品が取り外せなくなり修理コストが数万円に跳ね上がります。

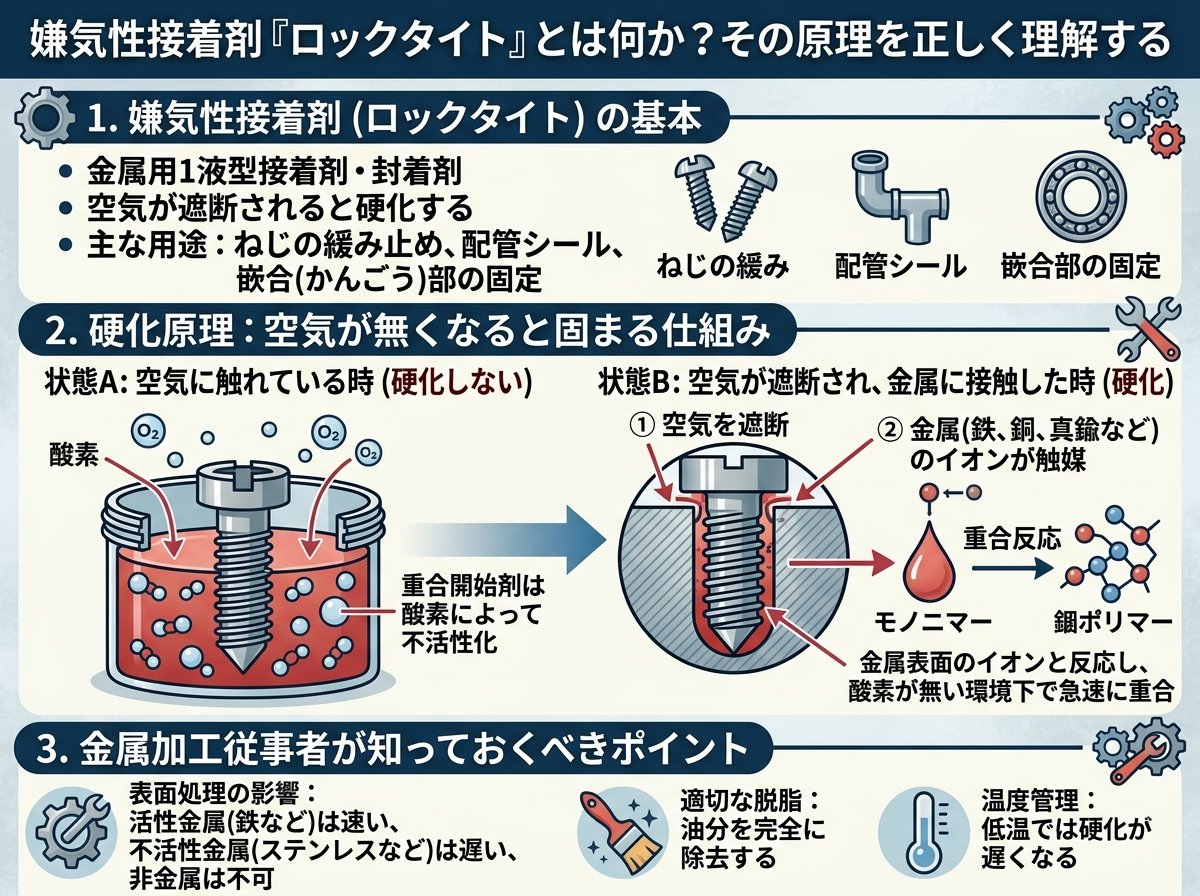

嫌気性接着剤ロックタイトとは何か？その原理を正しく理解する

ロックタイトとは、ヘンケルジャパンが製造・販売する嫌気性接着剤の代表的なブランド名です。「嫌気性」という言葉が難しく感じるかもしれませんが、仕組みはシンプルです。酸素（空気）がある状態では液体のまま安定しており、金属部品の隙間に充填されて酸素が遮断されると、金属イオンに触れることで重合反応が始まり硬化します。

硬化後の状態はプラスチック（樹脂）になります。この点は意外と知られていません。接着剤なのに「金属同士をがっちり固める」と思われがちですが、正確には金属の隙間を樹脂で埋めることによって遊間（ガタ）をなくし、振動によるゆるみを防ぐ仕組みです。つまり接着強度そのものより「隙間を埋める効果」がゆるみ止めの主役です。

常温でも数分〜数十分で固着し、完全硬化まで約24時間かかります。加熱（60℃程度）によって硬化時間を短縮することもできます。主な用途は、ねじのゆるみ止め・シール、軸とベアリングなどのはめ合い固定、金属配管のシールの3つに大別されます。

現場では「なんとなく塗る」運用になりがちです。しかし原理を正しく把握することで、番号選択のミスや硬化不良といったトラブルを未然に防ぐことができます。原理が基本です。

参考：嫌気性接着剤の原理について詳しくまとめられた権威ある技術解説
ねじ締結技術ナビ｜嫌気性接着剤（ゆるみ止め部品）の原理・特徴・注意点

嫌気性接着剤ロックタイトの番号別種類と選び方【強度・用途一覧】

ロックタイトの製品番号（型番）は用途と強度を示しています。大きく「ねじゆるみ止め用」と「はめ合い用」の2系統に分かれており、それぞれに強度ランクが設けられています。番号を間違えると、後で分解できなくなる・強度不足でゆるむといった深刻な問題に直結するため、選定は慎重に行いましょう。

ねじゆるみ止め用の主な番号と特徴

| 型番 | 強度 | 主な用途 | 特記事項 |
|------|------|----------|----------|
| 222 | 低強度 | 調整ボルト・ホーローセット | 破壊トルク：6N/m、随時取り外しが必要な箇所向け |
| 243 | 中強度 | 汎用ゆるみ止め | 破壊トルク：約26N/m、最もよく使われる定番品 |
| 262 | 高強度 | 絶対にゆるんではいけないボルト | 破壊トルク：33N/m、加熱なしでは外せない |
| 271 | 高強度 | 大径ねじ・永久固定 | 高粘度タイプで大きな隙間にも対応 |
| 272 | 高強度・耐熱 | 高温環境での永久固定 | 最高使用温度200℃超 |
| 290 | 中強度（後浸透） | 組み付け済みのネジに後から塗布 | 低粘度で毛細管現象を利用して浸透 |

はめ合い用の主な番号と特徴

| 型番 | 強度 | せん断荷重 | 適用隙間 | 特記事項 |
|------|------|-----------|----------|----------|
| 601 | 高強度 | 15N/㎟ | 最大0.12mm | 嵌め合い標準品 |
| 603 | 高強度 | 25N/㎟ | 最大0.12mm | 油面での固定が可能 |
| 638 | 最高強度 | 31N/㎟ | 最大0.38mm | 永久固定・分解不可 |

中強度の「243」は最もよく使われます。かつて「242」という型番でしたが、環境対応でモデルチェンジして「243」になりました。古い作業指示書に「242」と書いてある場合は243で代替可能です。これは知っておけばOKです。

現場でよくある選定ミスが、「強ければ強いほど良い」という思い込みです。高強度の262や271を調整ボルトに使うと、次回の分解時にボルトが折れるリスクがあります。再分解の可能性がある箇所には中強度（243）以下を選ぶのが原則です。

参考：ロックタイトの種類と使い分けを実務ベースで解説した技術記事
機械組立の部屋｜嫌気性接着剤の使い分け【ねじ緩み止めとはめ合いのロックタイトの種類】

嫌気性接着剤ロックタイトが硬化しない5つの原因と現場での対策

「ちゃんと塗ったのに硬化しない」「ゆるみが再発した」という声は現場で珍しくありません。嫌気性接着剤は、条件が揃わないと正しく機能しない繊細な製品です。硬化不良が起きる代表的な原因を5つ挙げます。

① 油・切削液の付着

表面に油が残っていると、金属イオンへの接触が妨げられ、硬化不良になります。金属加工現場では切削油が表面に残りやすいため注意が必要です。塗布前に脱脂剤（アセトンやIPA）で表面を清浄にし、乾燥させてから使用するのが基本です。ただし、ロックタイト243は「切削液などの油への耐性が高い」という特長があり、多少の油汚れがあっても硬化する設計になっています。油面でも使いたい場合は243か603が条件です。

② ステンレスや不活性材料への使用

鉄・銅・真鍮などは嫌気性接着剤の硬化を促す「活性材料」ですが、ステンレス・アルミ・めっき面・塗装面は「不活性材料」に分類されます。不活性材料のみへの塗布では硬化反応が大幅に遅くなるか、硬化しないことがあります。この場合は「アクチベーター（硬化促進剤）」を表面に先塗りしてから接着剤を使用します。ロックタイト243は不活性材料に対してもプライマーなしで効果を発揮できる設計ですが、それ以外の番号では要注意です。これは見落とされやすいポイントです。

③ 接着層が0.1mmを超える（隙間過大）

嫌気性接着剤は一般的に、接着層の厚みが0.1mmを超えると内部の硬化が進みにくくなります。はがきの厚みがおよそ0.2mm程度なので、0.1mmはその半分以下という非常に薄い寸法です。隙間が大きすぎる箇所には、隙間許容度が高い638（最大0.38mm）や660（最大0.15mm）を選ぶか、アクチベーターを併用します。隙間が条件です。

④ 塗布量が多すぎる

「しっかり固めたいから多めに」と塗りすぎると、はみ出した部分は空気に触れたまま硬化せず、未硬化の液が残ります。隣接する樹脂パーツに触れると素材を侵すリスクもあります。適量は「ネジ山2〜3山に軽く1滴」程度が目安です。少量で十分に機能します。

⑤ 温度が低い（5℃以下の環境）

嫌気性接着剤は化学反応で硬化するため、低温環境では反応速度が著しく低下します。冬の屋外や冷蔵倉庫内での作業では、規定の24時間では硬化しきれないことがあります。低温時は加熱養生（60〜80℃程度）を行い、硬化を促進させましょう。

嫌気性接着剤ロックタイトの正しい塗り方と塗布手順【現場実践】

知識として製品を知っていても、塗り方が間違っていれば効果は半減します。現場で実際に使える塗布手順を整理します。

ねじゆるみ止め用の基本手順

まず、ネジ山と雌ネジ（タップ穴）の両方を脱脂します。アセトンやIPAを染み込ませたウェスで拭き取り、完全に乾燥させます。乾燥が甘いと油分が残り硬化不良の原因になるため、ここは丁寧に行います。

乾燥後、ロックタイトを「ネジ先端から2〜3山」に1滴程度塗布します。容器のノズルをネジ山に軽く押し当てて滴下する方法が一般的です。全周に塗り広げる必要はなく、ネジを締め込む際に液が自動的に広がります。

そのままネジを締め付け、適正トルクで締結します。締め付け後、固着時間（製品によって5〜30分程度）が過ぎるまで動かさないことが重要です。完全硬化まで24時間は避振・外力を与えないようにします。完全硬化が条件です。

後浸透用ロックタイト290を使う場合

ロックタイト290は低粘度（水のような粘度）で、毛細管現象を利用してネジ山の隙間に浸透する後浸透タイプです。すでに締め付けてあるネジのネジ頭周辺に少量を垂らすと、液が隙間に吸い込まれていきます。一度分解してから塗り直す手間が省けるため、大量のボルトを後処理する場面や、分解したくない既設機械のゆるみ止めに非常に便利です。これは使えそうです。

はめ合い用の場合

軸とベアリング、ピンと穴など、はめ合いで使用する場合は接着面積が大きいため、塗布量の調整が重要です。軸または穴の片方に薄く塗布し、圧入・挿入後に余分をふき取ります。638などの最高強度品を使うと一切の分解が不可能になるため、「本当に永久固定でよいか」を事前に確認してから使用します。

嫌気性接着剤ロックタイト高強度品を安全に外す方法【バーナー加熱】

ロックタイトの高強度タイプ（262・271・638など）で固定されたボルトや部品を、外す必要が生じることは現場でも起こります。しかし多くの人が「外せない、折れた」という失敗を経験しています。痛いですね。

無理に工具で回そうとすると次の3つの悲劇が起きます。ボルト頭のなめ（工具が滑ること）、ボルト自体の折断、雌ネジ（タップ）の破損です。いずれも修理に多大なコストがかかります。

加熱による軟化が正解

嫌気性接着剤の硬化物は合成樹脂（アクリル系ポリマー）です。強固でも「樹脂」である以上、高温には弱い特性があります。ロックタイトの高強度品は200〜400℃程度に加熱すると接着剤が軟化し、通常の工具で取り外せるようになります。

具体的には、ガストーチ（バーナー）またはホットガン（ヒートガン）を用いてネジと周辺部品を1〜2分間加熱します。加熱後は時間を置かず、すぐにスパナやラチェットで取り外し操作を行います。冷えると再硬化が始まるためです。

加熱した後の接着剤は白く変色し、粉状になって残ります。ネジ山に固形樹脂が付着したまま残らないので、再利用も可能です。

ただし、加熱は「火気厳禁の環境では使えない」という制約があります。また、アルミや亜鉛ダイキャストなど熱に弱い母材では母材が変形・溶融するリスクがあります。加熱できない状況では、専用の剥離剤（ロックタイト除去剤）または超音波工具による振動付与を検討します。

参考：高強度ロックタイトの加熱による取り外し方法を実際の作業で解説
機械組立の部屋｜高強度のロックタイトや嫌気性接着剤のばらし方【バーナーで加熱】

【独自視点】嫌気性接着剤ロックタイトの「番号重複問題」と新旧処方の切替トラブル対策

あまり語られない話題として、ロックタイト嫌気性接着剤の「新処方への切り替え」と「旧番号との互換性問題」があります。意外ですね。

2023年6月、ヘンケルジャパンはLOCTITEの嫌気性接着剤について全19種類の旧処方製品の製造を終了し、順次新処方品への切り替えを進めました。旧処方と新処方は基本的な性能は同等ですが、番号が変更になったもの・見た目（液色）が変わったものがあります。

代表的な変更例として「242（旧）→ 243（新）」があります。現場に残っている古い設計図や作業標準書に「242」と記載されていても、現在の市場では243に置き換わっています。243で代替可能なのですが、知らずに「242が廃盤で手に入らない」と混乱するケースが複数報告されています。

現場管理上の実務的な対策としては次の2点が重要です。まず、在庫管理ラベルに旧番号と新番号を並記しておくことで、新旧混在による誤使用を防ぎます。次に、納入された製品の製造ロットと色を確認し、旧処方品が混在しないよう先入れ先出しを徹底します。

また、混乱しやすい点としてスリーボンド（TB）製品との番号比較があります。同じ嫌気性接着剤でもメーカーが異なれば番号体系が異なるため、「TB1401B≒ロックタイト243」のような対照表を現場に掲示しておくと、誰でも正しい製品を選べるようになります。

さらに近年、産業現場では接着剤の品質管理トレーサビリティが厳しくなる傾向があります。使用した製品の型番・ロット番号・使用日時・作業者を記録する運用を取り入れることで、不具合発生時の原因追跡を容易にし、品質クレームリスクを下げることができます。記録が条件です。

参考：2023年6月の旧処方製品製造終了と新処方品への切り替えについての販売店情報
松本産業 商品News（Vol.45）｜LOCTITE 嫌気性接着剤 旧処方品製造終了のお知らせ

ネジロック剤 50ml 243 中強度タイプ【2025夏新改良型】ねじゆるみ止め用嫌気性接着剤、タイトボンド 金属 接着剤、ネジ止め剤 シーラント、メタルロック接着剤、防錆、防水、防油、耐寒、耐熱、取り外し可能タイプ、耐久性があり、持ち運びに便利
