プライマー 乾燥時間と金属表面処理の効果的技術

プライマー 乾燥時間と金属塗装の基本

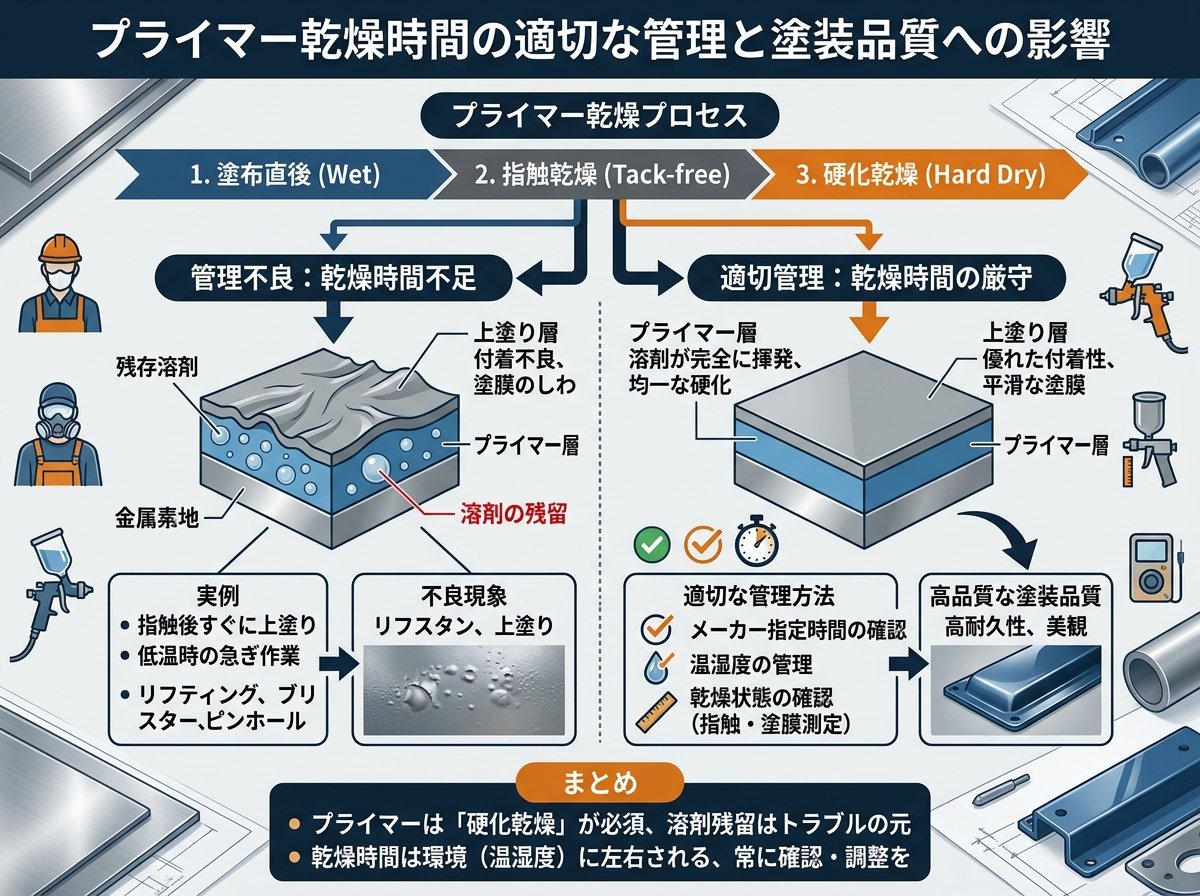

プライマー乾燥時間の適切な管理と塗装品質への影響



金属加工の現場において、プライマー処理は塗装工程の成功を左右する重要なステップです。プライマーは金属表面と上塗り塗料との接着性を高め、防錆効果も提供する下塗り材として不可欠な存在です。しかし、その効果を最大限に引き出すためには、乾燥時間の適切な管理が必須となります。



プライマー塗布後の乾燥時間が不十分な場合、様々な問題が発生します。まず、密着性の低下により塗料が剥がれやすくなり、耐久性が著しく損なわれます。また、乾燥が不完全な状態で上塗りを行うと、塗膜の膨れやひび割れなどの施工不良が生じやすくなります。特に金属表面の場合、この問題は製品の耐久性や美観に直接影響します。



一方で、プライマーの乾燥時間を過剰に長くとりすぎると、密着効果が減少してしまうケースもあります。特に「プライマーの効果は時間を置くごとに減っていく」という特性を持つ製品もあり、メーカーによっては「10分〜3時間」という具体的な推奨乾燥時間が設定されています。中には「24時間以上経過した場合はプライマーを塗り直す」よう指示している製品もあるため、使用するプライマーの仕様を確認することが重要です。



プライマー乾燥時間の目安としては、一般的に以下のような時間が必要とされています。

• 水性プライマー：約3〜4時間（環境により前後）
• 油性（浸透性）プライマー：約30分〜1時間
• エポキシプライマー：23℃で2時間以上24時間以内

これらの時間は、あくまで標準的な環境（20〜25℃、適度な湿度）を想定したものであり、実際の作業環境によって調整が必要です。

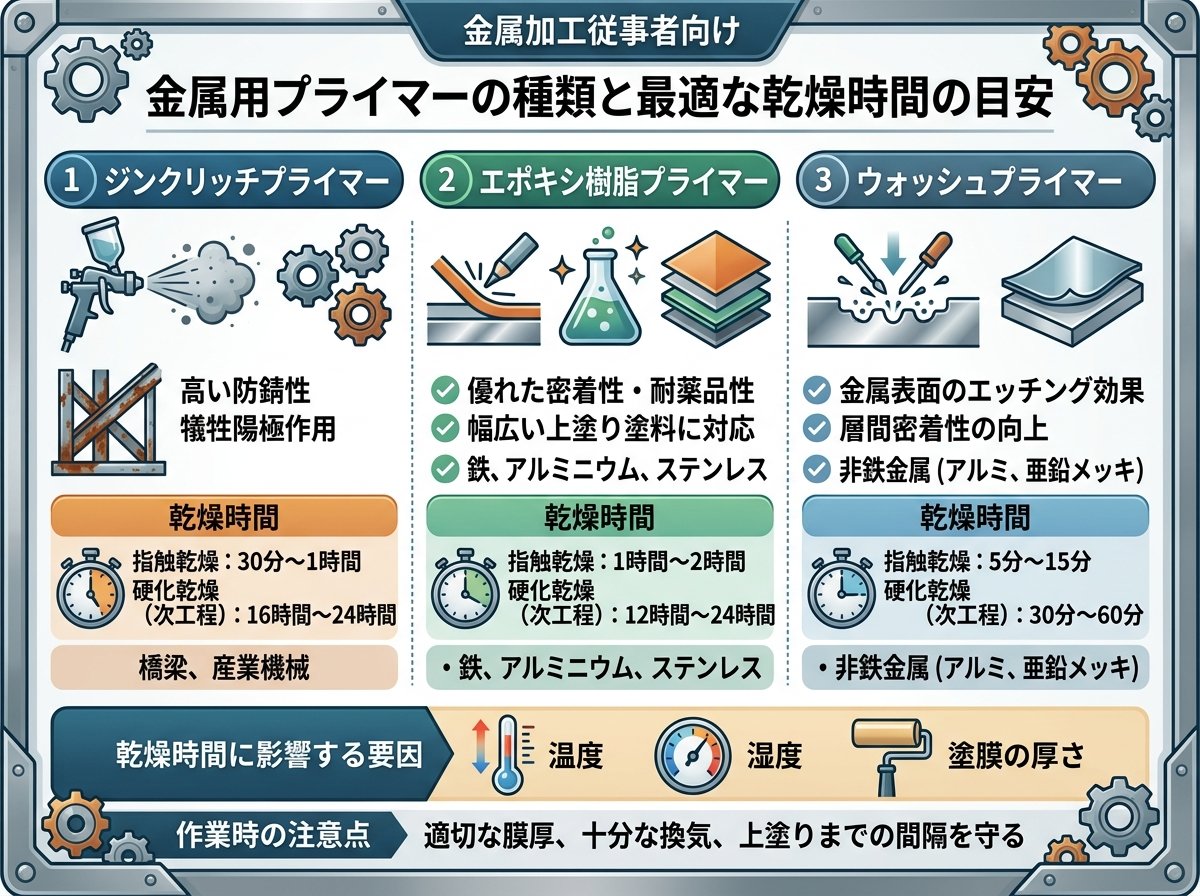

金属用プライマーの種類と最適な乾燥時間の目安



金属表面処理に使用されるプライマーには、様々な種類があり、それぞれに最適な乾燥時間が異なります。ここでは主な種類とその特性について解説します。



1. メタルプライマー（金属専用プライマー）
金属表面に特化したプライマーで、防錆効果を持ちます。メタルプライマーの場合、製品によって異なりますが、多くは塗布後10分程度で表面乾燥し、次の工程に移れるものが多いです。ただし、完全硬化には時間がかかるため、可能であれば2〜3時間の乾燥時間を設けると安全です。



2. エポキシプライマー
優れた密着性と耐久性を持つ2液型のプライマーです。一般的に、23℃の環境で2時間以上24時間以内に上塗りを行うことが推奨されています。この時間枠を外れると層間剥離を起こす恐れがあるため、作業計画の際には注意が必要です。エポキシプライマーの場合、混合後の可使時間（ポットライフ）も重要で、多くの製品では5時間程度とされています。



3. ウレタンプライマー
湿気硬化型ウレタンプライマーは、空気中の湿気と反応して硬化するタイプです。このタイプは厚塗りを避け、薄く均一に塗ることが重要です。適切に施工された場合、30分〜60分程度で次工程に移ることができますが、厚く塗りすぎると表面だけが硬化し、内部が未硬化の状態になる危険性があります。



4. マルチプライマー
様々な素材に対応可能なプライマーで、金属を含む多用途に使用できます。マルチプライマーの場合、乾燥後10分程度で上塗りに移行できる製品もありますが、メーカーによって推奨時間が異なります。



各種プライマーを使用する際の重要なポイントは、メーカーの指定する乾燥時間を守ることです。また、プライマーの中には「撹拌しない」という特殊な使用方法が指定されているものもあるため、製品の使用説明書をよく確認することが大切です。

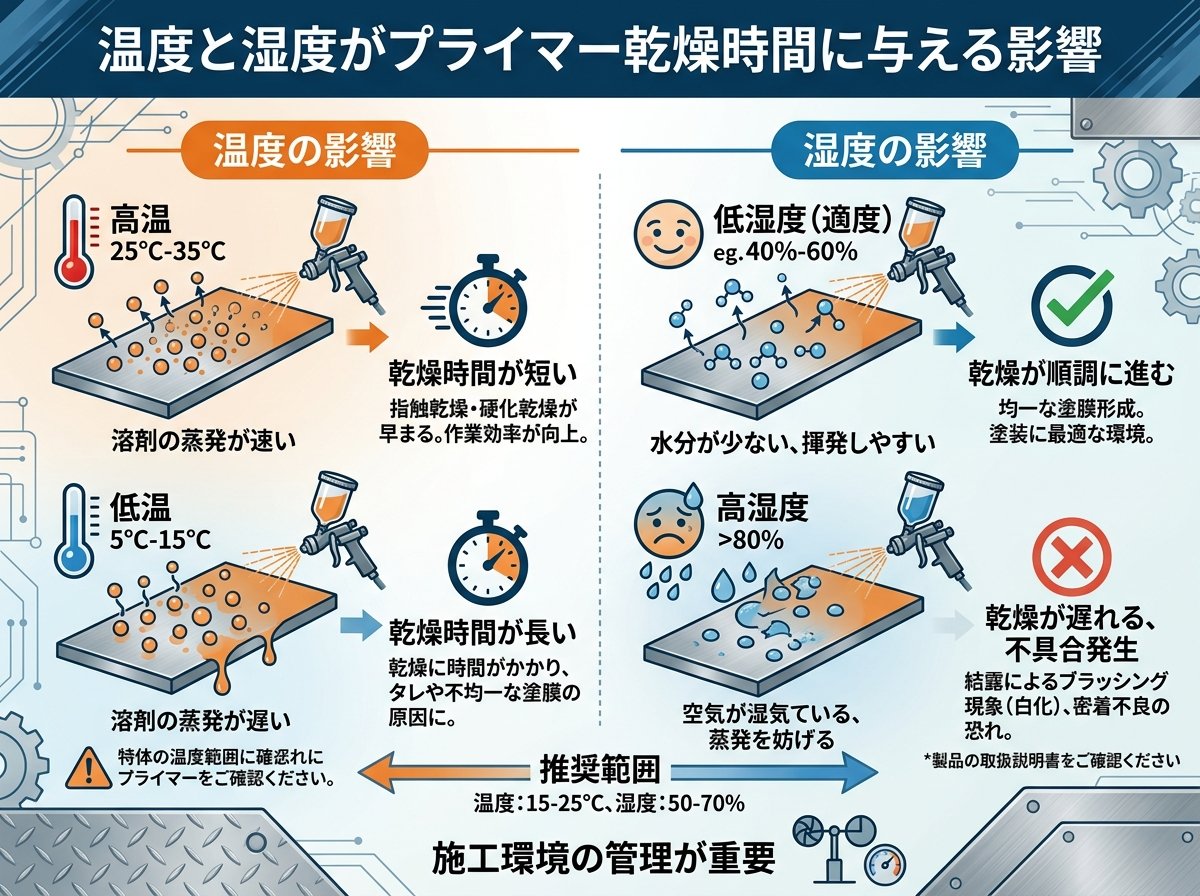

温度と湿度がプライマー乾燥時間に与える影響



プライマーの乾燥時間は、作業環境の温度と湿度によって大きく影響を受けます。金属加工の現場では、これらの環境要因を理解し、適切に管理することが品質の安定につながります。



温度の影響
温度はプライマーの乾燥プロセスに最も大きな影響を与える要素の一つです。一般的に、温度が高いほど乾燥は早く進みます。標準的な環境温度（20°C〜25°C）を基準として、以下のような影響があります。

• 低温環境（15°C以下）：乾燥が著しく遅くなり、完全硬化までに通常の2〜3倍の時間がかかることもあります。低温時には、加温器を用いた環境調整が推奨されています。
• 高温環境（30°C以上）：乾燥が早まりますが、あまりに高温すぎると塗膜の形成に問題が生じる可能性があります。

温度による乾燥時間の目安として、以下の例が参考になります。

• 標準温度（23°C）：製品指定の標準乾燥時間
• 60°C：約40分〜1時間
• 120°C：約10分

ただし、急激な温度上昇はプライマーの性能に悪影響を与える可能性があるため、ヒートガンなどで直接熱風を当てるのは避けた方が良いでしょう。



湿度の影響
湿度もプライマーの乾燥に大きく影響します。特に水性プライマーは、湿度が高すぎると水分の蒸発が遅くなり、乾燥時間が延長します。一方、湿気硬化型ウレタンプライマーのような特殊なタイプは、適度な湿度があることで硬化反応が促進されます。



• 低湿度環境（30%以下）：水性プライマーの乾燥は早まりますが、急激な乾燥による収縮でひび割れのリスクが高まります。湿気硬化型製品は硬化が不十分になる可能性があります。
• 高湿度環境（80%以上）：水性プライマーの乾燥時間が大幅に延長します。また、表面に結露が生じるリスクもあります。

標準的な環境として、23°C・65%RHが一般的な基準とされており、この条件下での推奨乾燥時間が製品の仕様書に記載されていることが多いです。



作業環境の温度と湿度を適切に管理するためには、温湿度計を設置して定期的にチェックすることをお勧めします。特に季節の変わり目や梅雨時期などは、環境条件の変化に注意が必要です。

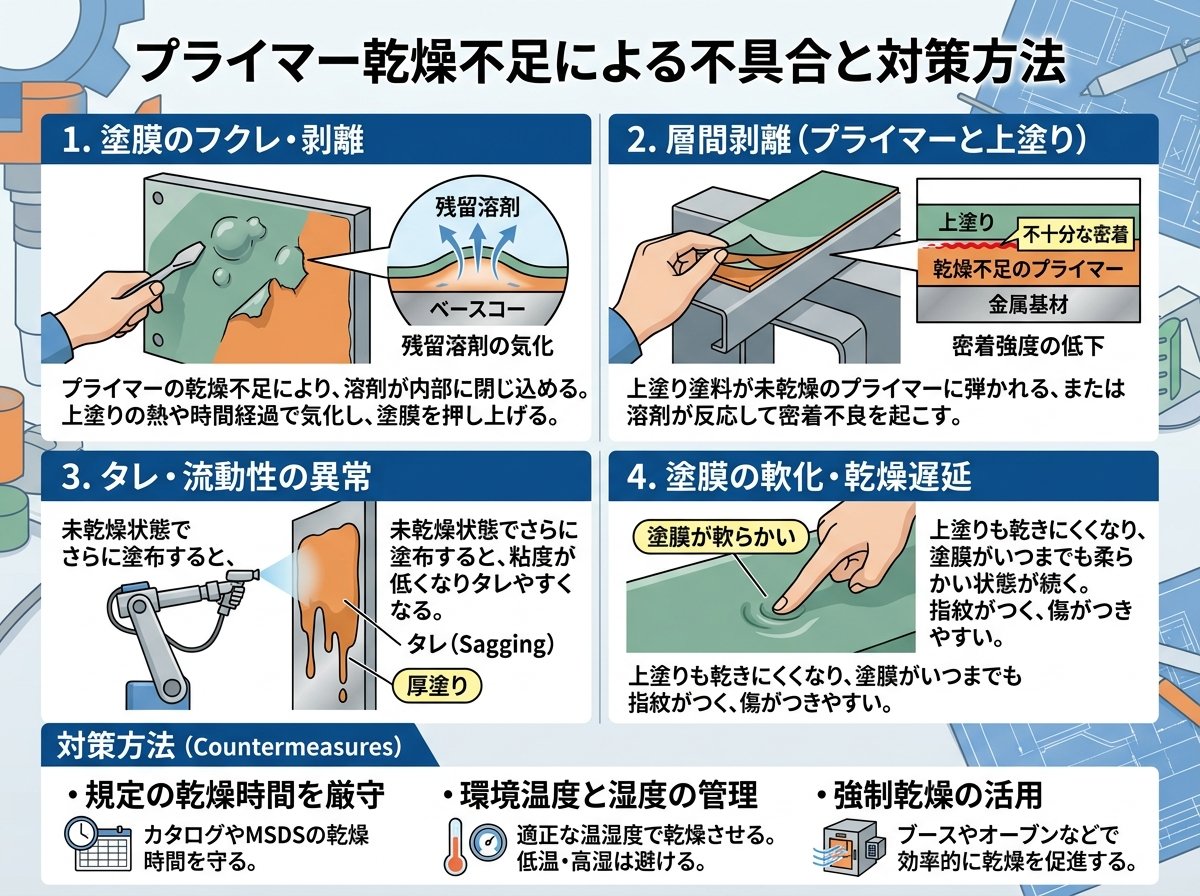

プライマー乾燥不足による不具合と対策方法



金属表面処理においてプライマーの乾燥が不十分な場合、様々な不具合が発生します。これらの問題を理解し、適切な対策を講じることで、高品質な仕上がりを確保できます。



乾燥不足による主な不具合

1. 密着不良と剥離

   プライマーが完全に乾燥していない状態で上塗りを行うと、プライマーと塗料の間、あるいはプライマーと金属表面の間で剥離が発生します。これは「爪で剥がれるぐらい弱い」状態として現れることもあります。特にエポキシプライマーの場合、24時間以上経過すると層間剥離を起こす恐れもあります。



2. 塗膜の膨れやひび割れ

   乾燥不足のプライマー上に塗料を塗ると、下層の溶剤が塗膜を通して蒸発しようとする際に、塗膜に膨れやひび割れを引き起こします。これは特に厚塗りした場合に顕著です。



3. 色ムラや光沢不良

   プライマーの乾燥ムラがあると、上塗り塗料の吸収にムラが生じ、色むらや光沢の不均一という形で現れます。特に金属表面では、光沢の均一性が重要視されるため、この問題は大きな欠陥となります。



4. 硬化不良と耐久性低下

   完全に硬化していないプライマー上に塗装すると、全体の硬化が不十分になり、耐摩耗性や耐久性が大幅に低下します。これは製品の寿命に直接影響します。



効果的な対策方法

1. 乾燥状態の確認方法

   乾燥状態を確認する簡単な方法として、「#800程度のペーパーをあて、粉がサラサラ出るようならOK、ペーパーに塗料が絡んでくるようならまだ乾燥していない」という判断基準があります。また、指で軽く触れてべたつきがないことを確認する方法も有効です。



2. 環境調整による対策

   作業環境の温度と湿度を適切に保つことが重要です。寒冷期には暖房器具を使用し、多湿期には除湿器や換気扇を活用しましょう。適切な環境条件は一般的に20〜25℃、相対湿度40〜60%が理想的です。



3. 乾燥促進技術の活用

   乾燥を促進するためには、以下の方法が効果的です。

• 送風機や扇風機による通気の確保
• ヒーターやドライヤーによる緩やかな加温（直接熱風を当てるのは避ける）
• 赤外線ランプによる乾燥促進

4. 適切な塗布量の管理

   プライマーは「薄く均一に」が基本です。特に湿気硬化型ウレタンプライマーは厚塗りすると内部が硬化せず、表面だけが固まる「樹脂だまり」が発生します。適切な塗布量を守り、均一に塗ることが重要です。



5. メーカー指定の時間厳守

   各プライマー製品には、メーカーが推奨する最適な乾燥時間が設定されています。この時間を厳守することが、不具合を防ぐ最も確実な方法です。特に「最低でも1日乾かしてくれ」と指定されている製品を30分程度で次工程に進めるのは避けるべきです。



乾燥不足による不具合は、いったん発生すると修正が難しいため、予防的なアプローチが重要です。適切な作業計画を立て、乾燥時間を十分に確保することで、高品質な金属塗装を実現しましょう。



プライマー乾燥時間を短縮するための先進的なテクニック



金属加工の現場では作業効率の向上が常に求められており、プライマーの乾燥時間短縮は重要な課題です。ここでは従来の方法に加え、最新の技術やあまり知られていない効率化テクニックを紹介します。



1. 赤外線(IR)乾燥システムの活用
赤外線は物体に直接熱エネルギーを伝達するため、従来の対流加熱よりも効率的にプライマーを乾燥させることができます。最新の赤外線パネルは、乾燥時間を従来の半分以下に短縮できる場合があります。特に金属表面は赤外線エネルギーを効率よく吸収するため、この方法が非常に効果的です。



• メリット：局所的な加熱が可能で、部品全体を加熱する必要がない
• 注意点：温度コントロールが重要。過熱によるプライマーの性能低下を防ぐため、温度センサーを併用することをお勧めします

2. 強制空気循環システム
温度制御された空気を強制的に循環させるシステムは、乾燥を大幅に加速します。最新の強制空気循環装置は、温度・湿度・風速を精密に制御でき、最適な乾燥環境を作り出します。



• 推奨設定：温度25°C前後、相対湿度40%以下、緩やかな風速
• 活用法：作業ブースに設置し、常に一定の環境条件を維持する

3. 触媒硬化型プライマーの採用
従来の空気乾燥型や熱硬化型プライマーに比べ、触媒硬化型プライマーは硬化時間が大幅に短縮できます。特に二液型の触媒硬化システムは、混合後数分から数十分で実用硬度に達するものもあります。



• メリット：温度依存性が低く、低温環境でも硬化が進む
• デメリット：可使時間（ポットライフ）が短いため、使用量に合わせた小分け管理が必要

4. 超音波霧化技術による薄層均一塗布
超音波霧化技術を用いた最新の塗布装置は、プライマーを極めて微細な霧状にして均一に塗布します。従来の塗布方法よりも薄く均一な塗膜を形成できるため、乾燥時間が大幅に短縮されます。



• 塗布厚さ：従来の半分以下（10〜15μm程度）に抑えることが可能
• 効果：塗膜厚が薄いため乾燥時間が30〜50%短縮される場合あり

5. 遠赤外線パネルとオゾン併用システム
あまり知られていない方法として、遠赤外線パネルとオゾン発生器の併用があります。オゾンは酸化力が強く、プライマーに含まれる溶剤の蒸発を促進する効果があります。この方法は特に水性プライマーの乾燥に効果的です。



• 使用方法：密閉空間で遠赤外線加熱と同時に微量のオゾンを供給
• 注意点：オゾンは高濃度では人体に有害なため、作業者は暴露を避け、適切な換気システムを設置する必要があります

6. デジタル湿度センサーによる最適乾燥点の判定
最新のIoTセンサー技術を活用したシステムでは、プライマー塗膜の湿度をリアルタイムでモニタリングし、最適な塗装タイミングを判定します。これにより、経験則に頼らない科学的な乾燥管理が可能になります。



• 判定基準：表面含水率が特定の閾値以下になったことを検知
• メリット：乾燥不足や過乾燥を防ぎ、常に最適なタイミングで次工程に移行できる

これらの先進的なテクニックを状況に応じて組み合わせることで、品質を損なうことなくプライマーの乾燥時間を大幅に短縮することが可能です。特に量産加工や納期の厳しい案件では、こうした技術の導入が競争力向上につながるでしょう。



エポキシプライマーの乾燥時間と塗装方法の詳細
