下穴を1mm大きくするだけで、タップが折れにくくなり工具寿命が2倍以上に延びることがあります。

この記事のポイント

🔩

種類別の下穴径をまず確認

Rc（PT）・G（PF）・Rp（PS）でそれぞれ下穴径が異なります。同じ呼び径でも種類を間違えるとタップが折れる原因になります。

📐

テーパ下穴か、ストレート下穴か

テーパねじ用タップ（Rc）は通常のドリル穴（ストレート）で加工できますが、切削抵抗を下げたい場合はテーパ穴も有効です。

⚠️

下穴深さは有効ねじ部長さから計算

止まり穴の場合は有効ねじ部の長さ＋食付き部長さ＋余裕分の合計で下穴深さを決めます。浅すぎるとタップが底打ちして折損します。

このページの目次

管用タップの下穴径と深さを種類別に正しく選ぶ方法

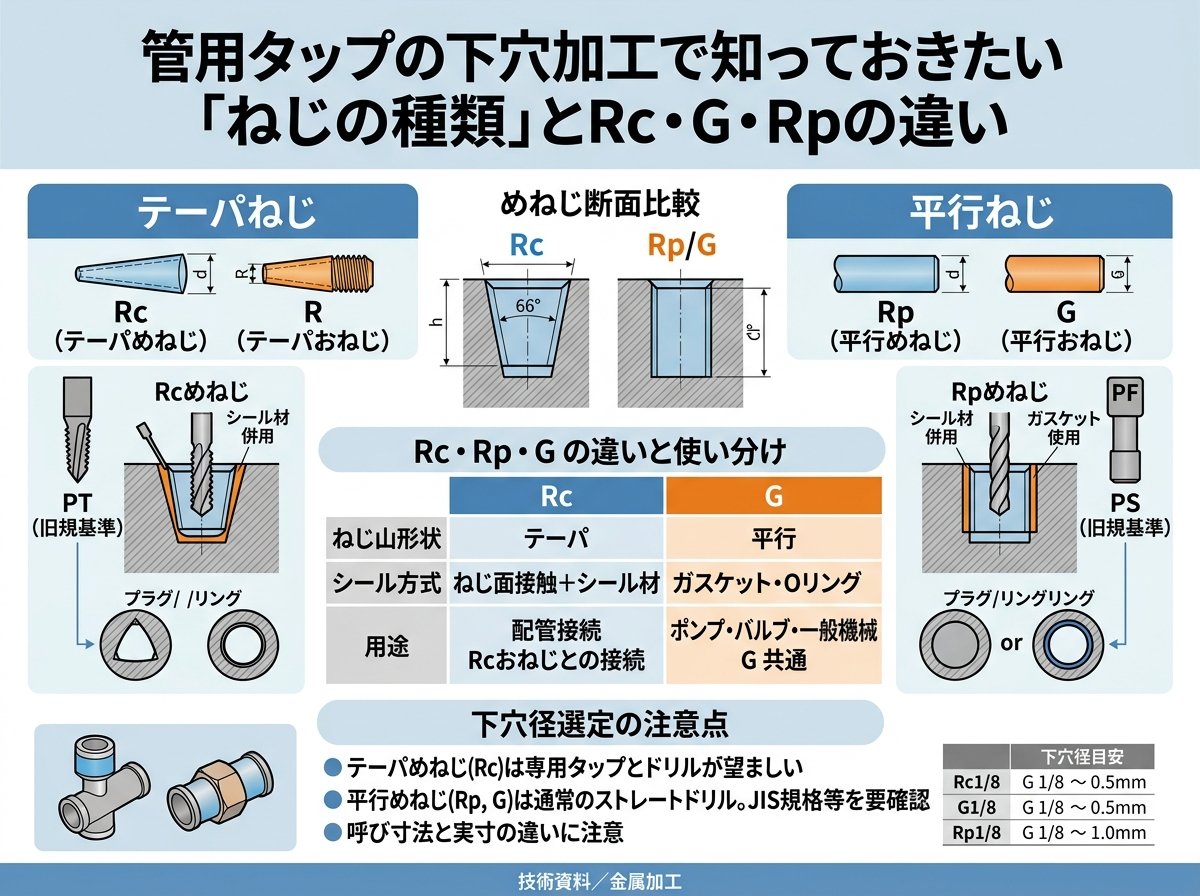

管用タップの下穴加工で知っておきたい「ねじの種類」とRc・G・Rpの違い

管用タップには大きく分けて「管用テーパねじ用（Rc・旧PT）」と「管用平行ねじ用（G・旧PF、Rp・旧PS）」の2種類があります。この違いを把握することが、正しい下穴径を選ぶための第一歩です。

管用テーパねじ用タップ（Rc/PT）は、ねじ自体が1/16のテーパ形状になっており、「耐密性」——つまり気密性・水密性を確保することを主目的とします。水道配管や空圧・油圧配管の接続部に多く使われており、ねじ自体の食い込みでシールするため、原則としてシールテープなしで施工することが想定されています。

一方、管用平行ねじ用タップ（G/PF・Rp/PS）は、機械的な結合強度を主目的とします。ねじ山がストレート（平行）なのでガスケットや専用パッキンを使ってシールします。G（PF）は機械的結合専用、Rp（PS）はテーパおねじとの組み合わせで使われる平行めねじです。

つまり、「どのねじを加工するか」によって下穴径が変わるということです。同じ呼び径1/4インチでも、Rc（PT）の下穴は11.0mm、G（PF）の下穴は11.7mmと、0.7mmの差があります。これが逆になるとひっかかり率が狂い、加工不良やリーク（漏れ）の原因になります。

さらに、管用ねじのピッチはインチ表記で「1インチ当たりの山数（TPI）」で表されます。例えばG1/4-19の「19」は1インチ（25.4mm）に19山あるという意味で、ピッチは25.4÷19≒1.337mmとなります。この計算を理解しておくと、後述する送り速度の設定にも役立ちます。

以下に管用ねじの種類と用途の違いをまとめます。

記号（現JIS/旧JIS）	種類	主な用途・特徴
Rc / PT	テーパめねじ	気密・水密目的。配管の耐圧接続に多用
R / PT（おねじ）	テーパおねじ	Rcと組み合わせる相手ねじ
Rp / PS	平行めねじ（テーパおねじ用）	テーパおねじに組み合わせる平行めねじ
G / PF	平行おねじ・平行めねじ	機械的結合目的。パッキン併用が前提

記号の選択ミスは加工やり直しにつながります。図面の記号を必ず確認するのが原則です。

参考情報：YAMAWAの技術資料「管用めねじとおねじの組み合わせ」では、Rc/RpとGの正しい組み合わせが詳しく解説されています。
管用めねじとおねじの組み合わせ（YAMAWA技術資料 PDF）

管用タップの下穴径一覧表：Rc・G・Rpサイズ別の正確な数値

下穴径の選定は、管用タップ加工において最も重要な工程のひとつです。下穴が小さすぎるとタップへの負荷が増大し、折損リスクが跳ね上がります。下穴が大きすぎると今度はひっかかり率が不足し、ねじ山の強度が低下します。

一般的に推奨されるひっかかり率は「80〜90%」です。JIS B 1004では60%以上と定められていますが、実際の現場では80%以上を目安にすることが多く、それが下穴表の標準値に反映されています。

以下に、呼び径ごとの下穴径（ストレート穴、リーマなし）を示します。Rc（PT）、Rp（PS）、G（PF）の順に数値が大きくなることを押さえておきましょう。

呼び径	山数（TPI）	ピッチ（mm）	Rc(PT) 下穴径	Rp(PS) 下穴径	G(PF) 下穴径
1/16	28	0.907	6.2mm	6.5mm	6.7mm
1/8	28	0.907	8.2mm	8.5mm	8.7mm
1/4	19	1.337	11.0mm	11.4mm	11.7mm
3/8	19	1.337	14.5mm	14.9mm	15.2mm
1/2	14	1.814	18.0mm	18.5mm	19.0mm
3/4	14	1.814	23.5mm	24.0mm	24.5mm
1	11	2.309	29.5mm	30.2mm	30.6mm
1 1/4	11	2.309	38.0mm	38.8mm	39.2mm
1 1/2	11	2.309	44.0mm	44.7mm	45.0mm
2	11	2.309	55.5mm	56.5mm	57.0mm

ここで一点、注意すべきことがあります。Rc（PT）で「リーマを使用する場合」は数値が変わります。例えばRc 1/4では、リーマ使用時の下穴は10.7mmですが、リーマなしのストレートドリルのみの場合は11.0mmで問題ありません。リーマを使う工程を組んでいる場合は、使用するリーマに合わせてドリル径を選定する必要があります。

また、SUS304などのステンレス系材料では、加工硬化が起きやすいため下穴の精度管理がより重要になります。下穴が0.2mm小さいだけで切削トルクが大幅に増し、タップ折れに直結することがあります。

これが条件です。ねじの種類と呼び径の組み合わせを正確に確認してからドリル径を決める。

参考情報：旭機工株式会社のねじ下穴径表では、Rc/PTのリーマ使用・不使用別の数値が一覧で確認できます。
ねじ下穴径表：管用テーパねじ用（Rc,PT）- 旭機工株式会社

管用テーパタップ（Rc/PT）の下穴深さと有効ねじ部の長さの考え方

管用テーパねじ用タップで止まり穴加工をする場合、下穴の「深さ」の設定を誤るとタップが穴の底に底打ちして一瞬で折損します。これが現場で最も多い管用タップ折損のパターンのひとつです。

テーパタップには加工上必要な「基準径位置」という概念があります。これはタップを挿入していったときに、ねじの基準径（おねじと噛み合う設計上の基準となる径）がワーク表面に一致する位置のことです。テーパタップはこの基準径位置まで挿入することで、はじめて規定の有効ねじ部長さを確保できます。

JIS規格では有効ねじ部の長さ（最小）が定められています。Rc（PT）の代表的な値は以下の通りです。

呼び	有効ねじ部の長さ（最小） ※不完全ねじ部あり	有効ねじ部の長さ（最小） ※不完全ねじ部なし
Rc 1/8-28	6.2mm	4.4mm
Rc 1/4-19	9.4mm	6.7mm
Rc 3/8-19	9.7mm	7.0mm
Rc 1/2-14	12.7mm	9.1mm
Rc 3/4-14	14.1mm	10.2mm
Rc 1-11	16.2mm	11.6mm

これはあくまで「有効ねじ部の長さ」であり、下穴深さはこれに「タップの食付き部長さ（不完全ねじ部）」と「底付き回避のための余裕（1〜2ピッチ分）」を加算した値にする必要があります。例えばRc 1/4-19の場合、有効ねじ部長さ9.4mm＋食付き部長さ（約4〜6mm）＋余裕（1.5mm程度）＝合計で最低でも15mm以上の下穴深さが目安になります。

使用するタップによって食付き部長さが若干異なるため、タップのメーカーカタログで「基準径位置」を確認するのが確実です。

また、長ねじと短ねじのタップがラインナップされている場合があります。長ねじは標準品で、短ねじは加工深さに制約がある場合（例：ワークの肉厚が薄い、深穴加工機が届かないなど）に使います。短ねじは食付き部が短い分、切削性が劣るので切削速度を下げるなどの対策が必要です。

下穴が浅すぎると折れる、これが原則です。止まり穴の場合は必ず余裕を確保しましょう。

参考情報：YAMAWAの知恵袋「管用テーパねじ用のテーパ下穴加工法」では、Rc 1/4-19の実際の加工手順と寸法が詳しく解説されています。
管用テーパねじ用のテーパ下穴加工法（YAMAWA 技術資料 PDF）

管用タップの下穴形状：ストレート穴とテーパ穴どちらを選ぶか

「テーパねじの加工なのだから下穴もテーパに掘らなければいけない」と思っている方は少なくありません。しかし実際には、通常のタップ（切削タップ）を使う場合は、ストレートドリルで加工した下穴で問題なく対応できます。

これはタップの食付き部が先端から徐々にテーパ形状になっているため、ストレート穴の中でもねじ山を削り込みながら自然にテーパ形状を形成できるからです。つまり、ストレート下穴で加工できるということですね。

ただし、テーパ下穴にすることで「切削抵抗の大幅な低減」が期待できます。特に以下の条件ではテーパ下穴を検討する価値があります。

🔧 SUS304など加工硬化しやすいステンレス系材料

🔧 大径（3/4インチ以上）の管用テーパねじ加工

🔧 スレッドミル（ヘリカルカッタ）を使う場合（入口部の取り代が大きくなるため必須に近い）

🔧 切削抵抗が大きく、むしれやびびりが発生している場合

テーパ下穴の加工方法は主に2つです。1つ目は「1/16テーパドリル」または「テーパリーマ」を使う方法で、最初にストレートドリルで粗加工し、続いてテーパドリルで仕上げます。Rc 1/4-19の場合、まずφ10.9のストレートドリルで加工し、次に1/16のテーパドリルまたはテーパリーマで端面穴径がφ11.445を超えないように二次加工します。2つ目は「勾配角2°のテーパエンドミル」で加工する方法で、止まり穴など市販のテーパドリルが使えない場合に有効です。

なお、正規のテーパは「1/16（勾配角1°47′）」ですが、勾配角2°のテーパエンドミルで加工した場合でも、ねじ立て長さ25mmの時の奥部の径差は0.2mm以下であるとYAMAWAの技術資料に記載されています。これは実用上、問題ないレベルの誤差です。

もう一つ、テーパ下穴の代替として「段付き加工（ザグリ）」という手法もあります。入口部だけ少し大きな径で座ぐりを加工し、タップの入口付近の切削負荷を下げる方法です。テーパドリルが手元にない現場では、この方法が手軽に使えます。

これは使えそうです。テーパドリルなしでも切削抵抗を下げられる実践的な方法です。

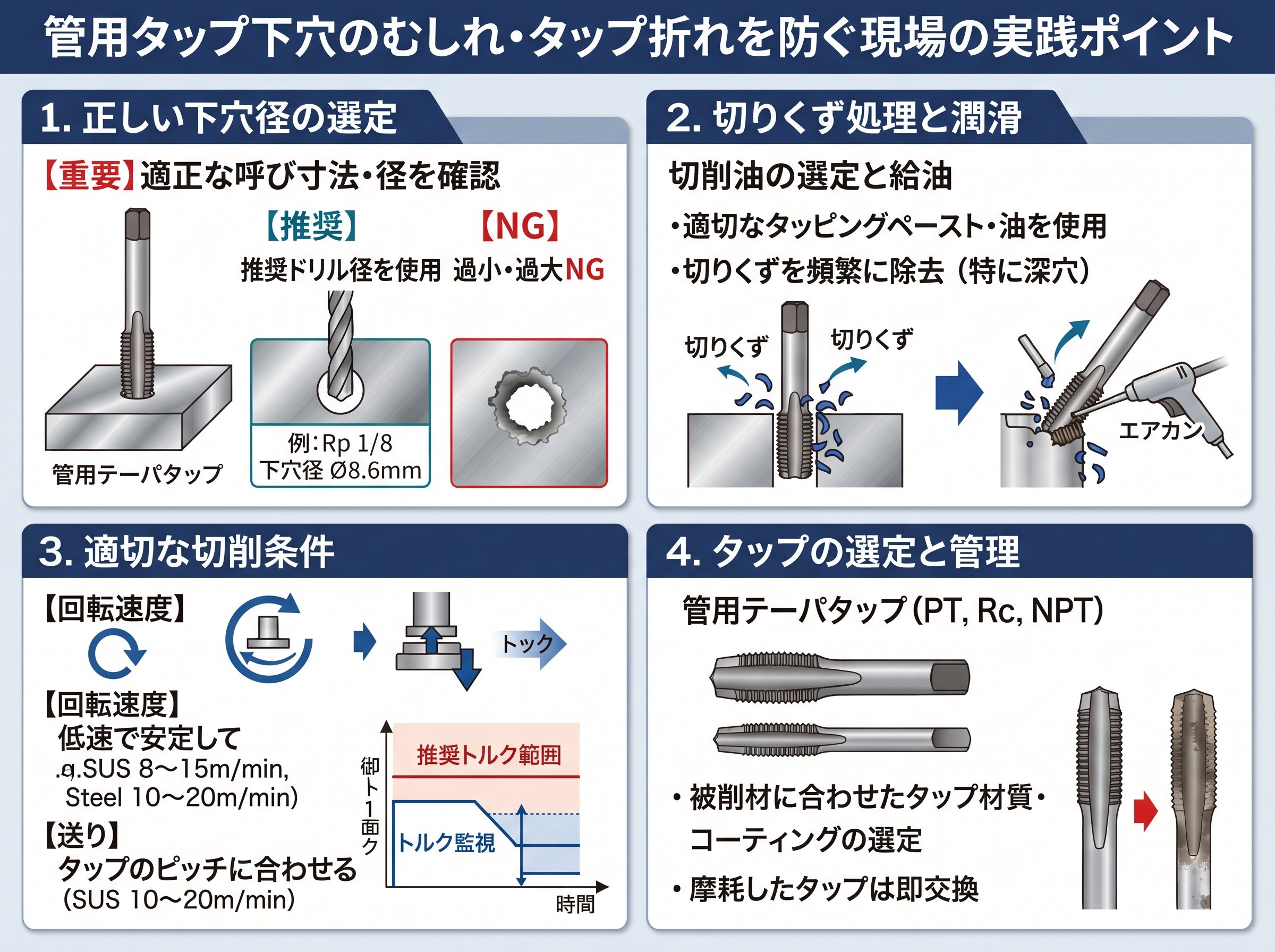

管用タップ下穴のむしれ・タップ折れを防ぐ現場の実践ポイント

管用テーパタップ（Rc/PT）は、メートルねじのタップと比べてトラブルが多い工具として知られています。その主な理由は「切り込み厚さの大きさ」にあります。

管用平行ねじタップ（Rp/PS）と比べたとき、テーパタップはタップ先端からねじが連続的に変径しているため、1山あたりの切り込み量が大きくなります。この大きな切削抵抗が、むしれ・タップ折れ・かじりといったトラブルの根本原因です。

特にSUS304（オーステナイト系ステンレス）では、加工硬化層が形成されやすく、一度止まって再スタートするだけで下穴内面が硬化し、タップへの負荷が急増することがあります。止まり穴のSUS304加工では、可能な限り一回で加工を完了させることが重要です。

現場でできるむしれ・折れ対策として、以下のポイントが効果的です。

🛠️ 下穴径は規格範囲内で大きめに選ぶ：ひっかかり率が80%を下回らない範囲で大きめの下穴を開けることで、切削抵抗を10〜20%以上低減できます

🛠️ 切削油・タッピングスプレーを必ず使用する：特に管用テーパタップには、潤滑性の高い不水溶性の切削油（ストレートオイル）またはタッピングスプレーの使用を推奨します

🛠️ 切削速度は低めに設定する：材質ごとの目安として、低炭素鋼で3〜4m/min、SUS304などの合金鋼で2〜3m/min、アルミで5〜7m/minが実績ある範囲です

🛠️ インターラップタップを検討する：ねじ山が交互に配置された「インターラップ形タップ」は切削抵抗を分散でき、むしれトラブルの低減に効果的です

🛠️ フロートタイプのタッパーを使う：同期制御のシンクロタッパーと比べて、加工中にトラブルが起きても追従性があり、工具とワークへのダメージが少なくなります

また、面取り加工を忘れないことも重要です。下穴を開けた後、タップの外径サイズを参考に面取りカッターで面取りすることで、タップの食付き部のガイドとなり、倒れや曲がりを防止できます。特に長いタップを使う場合や振れが大きいときに有効です。

タップが折れたときの除去作業は非常に時間と費用がかかります。最悪の場合、ワークを廃棄することになります。折れる前の対策が最も安上がりです。

参考情報：OSGの技術資料「ねじ下穴について」では、ひっかかり率と下穴径の関係が定量的に解説されています。
ねじ下穴について（OSG株式会社技術資料 PDF）

管用タップ下穴の「見落とされがちな落とし穴」：図面記号の読み間違いと対策

現場でよく発生するトラブルのひとつが、図面に記載されたねじ記号の読み間違いです。特に管用ねじは旧JIS記号（PT・PF・PS）と現行JIS/ISO記号（Rc・R・G・Rp）が混在しており、古い図面と新しい設備の組み合わせでは混乱が起きやすい状況にあります。

具体的なポイントを整理します。まず「PT」は旧JIS規格のテーパねじ記号で、現行JISでは「Rc（めねじ）・R（おねじ）」に対応します。「PF」は旧JISの平行ねじで、現行JISでは「G」に対応します。規格値自体はほぼ同じ（GはPFのA級と同値）ですが、混在した図面が回ってくることは珍しくありません。

次に、同じRcでも「Rcの表記で通り穴加工を想定している場合」と「止まり穴を想定している場合」では、下穴深さの計算がまったく変わります。図面に「止まり穴指示」があるかどうかを確認することを、加工前のルーティンにしましょう。

さらに、気をつけなければいけないのが「NPT（アメリカ管用テーパねじ）」です。見た目はRcと非常に似ていますが、全く異なる規格です。NPTの山角は60°、Rcの山角は55°で、同じ「1/4-18NPT」と「Rc1/4-19」はピッチも山角も違います。日本国内向けの製品でも輸出品や輸入機器の図面ではNPTが指定される場合があり、見落とすと配管接続部での漏れ事故につながります。

以下に、混同しやすい記号の早見表を示します。

旧JIS記号	現行JIS/ISO記号	種類	主な用途
PT（めねじ）	Rc	テーパめねじ	配管の気密・水密接続
PT（おねじ）	R	テーパおねじ	Rcと組み合わせ
PS	Rp	平行めねじ（テーパおねじ用）	Rと組み合わせるめねじ
PF	G	平行ねじ（機械結合用）	機器の機械的接続。パッキン必須
（該当なし）	NPT	アメリカ管用テーパねじ	山角60°。Rcと互換なし
