テーパエンドミル角度の選び方と種類・使い分けの完全ガイド

テーパエンドミルの角度を正しく選ぶための完全ガイド

テーパエンドミルの「片角」を間違えると、金型の抜き勾配がズレて製品ごと廃棄になります。

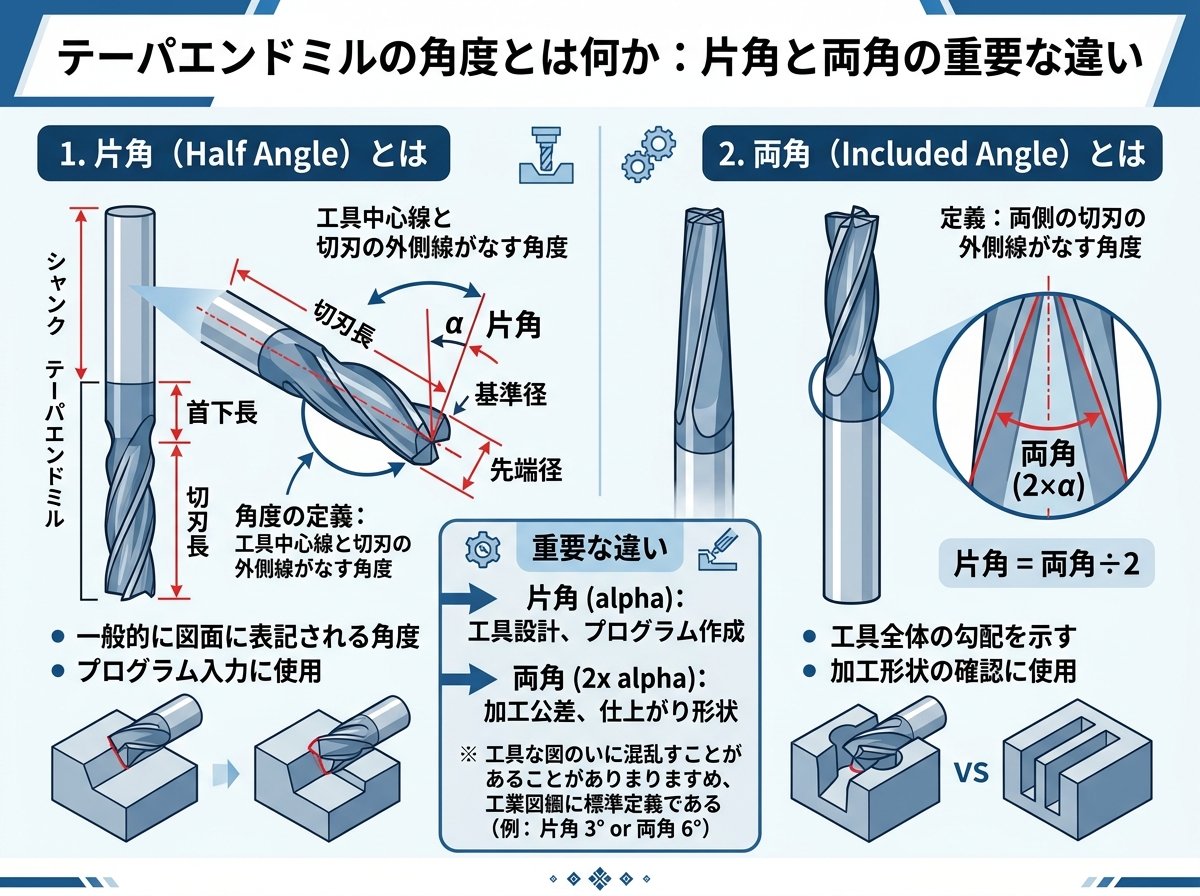

テーパエンドミルの角度とは何か：片角と両角の重要な違い

テーパエンドミルを扱ううえで、まず押さえておくべきなのが「角度の表現方法」です。現場でよく混乱が起きるのが、**片角（かたかく）と両角（りょうかく）**の違いです。

テーパエンドミルの角度は「片角」で表示されます。これは、工具の中心軸を基準としたとき、外周刃が中心線に対して片側どれだけ傾いているかを示した角度のことです。一方、V溝カッターや面取り用エンドミルは「両角」で表示されます。両角は工具全体の開き角、つまり両側の傾きを合計した角度です。

つまり、テーパエンドミルで「片角1°」と指定した場合、左右合計のテーパ開き角は2°になります。この違いを知らずに図面の角度をそのまま工具カタログで検索すると、意図した加工形状の倍の開き角で加工してしまうミスにつながります。

工具種類	角度表示	意味
テーパエンドミル	片角（Half angle）	中心軸に対する片側の傾き
V溝/面取り加工用エンドミル	両角（Full angle）	両側の開き角の合計

角度の単位も要注意です。テーパエンドミルの角度指定は「°（度）」と「′（分）」に分けて入力するケースがあります。たとえば1.5°は「1°30′」と記載します。1°＝60分ですので、0.5°は30分（30′）に相当します。ミスミのeカタログなど一部のツールでは、度と分を別々の入力欄で指定する仕様になっているため、変換ミスが起きやすいポイントです。

つまり「片角か両角か」と「度・分の変換」の2点が条件です。この2点だけ覚えておけばOKです。

参考：テーパエンドミルの角度指定（片角/両角）と用語についての詳細はこちらが参考になります。

自由指定直刃エンドミルで多い問い合わせ ～類似形状の違いと用語編～ | MISUMI技術情報

テーパエンドミルの角度ラインナップ：0.5°から30°まで何が違うのか

テーパエンドミルの片角は一般的に**0.5°〜30°**の範囲でラインナップされています。角度が変わると、加工に適した用途と工具の特性が大きく変わります。それぞれの角度帯の特徴を整理しておくことが、選定ミスを防ぐ第一歩です。

• 🔹 片角0.5°〜3°（超小角度〜小角度）：金型の抜き勾配加工がメインの用途です。射出成形金型やダイカスト金型では、成形品を金型からスムーズに取り出すために側面に0.5°〜3°程度の抜き勾配（テーパ）が設けられます。この勾配をエンドミルで切削するには、ほぼ同じ片角を持つテーパエンドミルが必要です。角度が小さいほど先端に近い刃径との差が小さくなるため、深いリブ溝や細い溝加工にも適しています。
• 🔹 片角5°〜10°（中角度）：金型の台形ランナー溝加工や、やや開き角の大きいリブ溝加工で使われます。工具径と先端径の差が大きくなるため、刃部の剛性が高まる反面、深い箇所への進入には干渉確認が必要になります。
• 🔹 片角15°〜30°（大角度）：アリ溝加工（リバーステーパ）を除けば、大きな傾斜面の粗加工や特殊形状の切削に使われます。片角15°のアリ溝用標準品はミスミなどで規格品として用意されているため、特注せずに調達できるケースもあります。ただし大角度になるほど単位長さあたりの切削幅が広がるため、切削抵抗が増大しやすい点に注意が必要です。

角度が異なれば工具の外形も変わります。片角1°と片角3°では、先端径が同じでも刃長が長くなるほど工具の最大径が大きくなります。このため、「加工できる溝幅」や「ワークとの干渉」も変わります。図面を確認する際は、テーパ角と刃長・底径の組み合わせで干渉が起きないか必ず確認してください。

意外なのは、再研磨でテーパ角度を変更できる点です。標準ラインナップにない微妙な角度（たとえば1.2°や2.5°など）でも、再研磨専門業者に依頼することで対応可能です。特殊な抜き勾配を求められる金型案件では、手持ちの工具を再研磨して角度を調整するほうが、新品特注品を発注するより納期・コスト両面で有利なケースがあります。これは使えそうです。

テーパエンドミルの角度と加工用途の完全対応表：抜き勾配・リブ溝・アリ溝

テーパエンドミルが活躍する加工用途は主に3つに分類されます。それぞれに適した角度が異なるため、加工図面が届いた時点で用途を特定し、使用する工具の片角を決定することが重要です。

**① 金型の抜き勾配加工**

射出成形やダイカスト金型では、成形品をスムーズに離型させるために金型側面に傾斜をつける必要があります。この傾斜が「抜き勾配」です。一般的な抜き勾配の角度は片側0.5°〜3°で、ABS樹脂では最低1°、深いテクスチャ面では3°以上必要な場合もあります。テーパエンドミルはこの抜き勾配に合わせた片角のものを選定し、金型の側壁をそのまま切削します。放電加工と比較した場合、切削加工は加工効率が**十数倍**とも言われており、工程削減の大きなメリットがあります。

**② リブ溝加工**

金型内のリブ（補強用の突起）を成形するための溝を切削するのに使われます。リブ溝は深さがある場合が多く、溝の側面に抜き勾配を設けることで成形品の取り出し性を確保します。深さが10mmを超えるような深リブ加工では、テーパネックエンドミル（首部にテーパがついたロングネック工具）が特に効果的です。ストレートネックよりも剛性が高く、ビビリや折損のリスクを大幅に低減できます。

**③ アリ溝加工（リバーステーパ）**

先太り形状の逆テーパエンドミル（リバーステーパエンドミル）を使う加工で、底部が上部より広いアリ溝形状を切削します。機械部品の位置決めや嵌合部に使われる形状です。通常のテーパエンドミルとは逆方向の傾きを持ち、片角15°の標準品が流通しています。加工形状の勘違いから通常品と逆テーパ品を取り違えると、溝形状が全く異なる不良品になってしまうため注意が必要です。

加工用途	工具の種類	片角の目安
金型の抜き勾配加工	テーパエンドミル（通常タイプ）	0.5°〜3°
リブ溝加工（浅〜中深さ）	テーパエンドミル（標準）	1°〜5°
深リブ加工	テーパネックエンドミル	0.5°〜3°
アリ溝加工	リバーステーパエンドミル	15°（標準品）
台形ランナー溝	テーパエンドミル	5°〜10°

参考：テーパエンドミルの加工用途と角度選定について、具体的な使用例が解説されています。

エンドミルの種類と特徴 ～テーパエンドミルの用途と選び方～ | さくさくEC

テーパエンドミルの角度が深リブ加工でのビビリ・折損に直結する理由

現場の加工担当者が最も困るトラブルの一つが、深リブ加工時のビビリと工具折損です。実はテーパエンドミルの角度選定は、このビビリ問題と深く関係しています。

ビビリ（チャタリング）は、工具の剛性に対して切削負荷が過大になったときに発生する振動現象です。振動が繰り返されると加工面に「びびり目」が残り、精度が確保できなくなります。さらに振動が大きくなると工具の折損につながります。折損が起きれば工具コストの損失だけでなく、ワークへのダメージや機械停止による生産ロスも発生します。厳しいところですね。

テーパエンドミルの片角が関係するのは次の理由からです。同じ刃長・同じシャンク径であっても、テーパ角度が大きいほど工具の最大断面積が大きくなり、剛性が高まります。逆に片角が非常に小さい（0.5°〜1°）テーパエンドミルはほぼストレートに近い形状のため、突き出し量が長くなると剛性が急激に落ちます。

• ✅ テーパネック形状を採用した工具はストレートネックより剛性が高く、同じ突き出し長でもビビリが発生しにくい
• ✅ 刃長と突き出し量は必要最小限に設定する。刃長が1mm長くなるだけで、てこの原理による曲げモーメントが増加する
• ✅ 焼ばめホルダを使用すると保持剛性・保持精度が向上し、ビビリ抑制に効果的
• ✅ 切削速度を上げることで刃先の切削特性を引き出し、負荷を低減できる。特に小径工具では回転数不足が負荷増大の原因になる

ビビリが発生したら、まず切り込み量を下げ、その後切削速度を調整する順番で対処するのが原則です。共振が原因の場合は回転数をわずかに変更するだけで劇的に改善することもあります。

テーパネックエンドミルは、首部がテーパ形状になっているため、深い加工箇所でもワークとの干渉を回避しながら高い剛性を確保できます。日進工具の「ロングテーパネックボールエンドミル（MRBTNシリーズ）」などは金型の深彫り加工での実績が豊富で、深さ50mm以上の加工でも安定した切削性能を発揮することで知られています。

参考：深彫り加工でのビビリ抑制方法について、工具選定から切削条件まで詳しく解説されています。

深彫り加工時のビビリを抑制する方法 | MISUMI技術情報

テーパエンドミルの角度管理を失敗しない工具管理術と再研磨活用法

テーパエンドミルは「角度が命の工具」です。片角0.5°刻みでラインナップが存在するため、工具箱の中に複数の角度のテーパエンドミルが混在すると、どれがどの角度か判別できなくなるリスクがあります。

新品の工具であればシャンク部の刻印で確認できますが、**再研磨済みの工具には刻印が残っていないケースが多い**です。再研磨で外周が削り直されると刻印が消えてしまうことがあり、角度不明のまま使い続けると致命的な加工ミスにつながります。

**実践的な工具管理のポイント：**

• 🏷️ 専用タグ・シールの活用：再研磨後の工具には角度・刃径・研磨回数を記入した耐油紙ラベルを貼付する。工具ケースにも角度を明記する
• 📦 角度別専用ホルダーの導入：角度ごとに収納ケースを分けることで、取り出し間違いを防ぐ。色分けしたホルダーキャップを使う現場も多い
• 📊 工具台帳の整備：使用履歴・再研磨回数・現在の刃径を記録する台帳（Excelでも可）を作成し、工具ごとのステータスを把握する
• 🔍 光学式角度計による確認：テーパ角度を正確に確認するには、ツールプリセッタや投影機を使って角度を実測する方法が確実

再研磨を有効活用する視点も重要です。テーパエンドミルの再研磨では、角度の微調整が可能です。標準品には存在しない1.2°や2.5°といった中間角度が必要な場合、手持ちの工具を再研磨で角度変更するほうが特注新品を発注するより短納期・低コストで対応できます。OSGの再研磨サービス資料によれば、再研磨品は新品購入と比較して**大幅なコストカット**が可能とされており、現場の工具コスト削減に直結します。

ただし、外周刃の再研磨は振れが出やすい作業のため、精度が求められる仕上げ工程用の工具への外周再研磨は慎重に判断する必要があります。底刃の軽研磨であれば精度への影響は少なく、切れ味の回復が期待できます。つまり「外周研磨が必要な摩耗状態になる前に底刃研磨で延命する」という運用が最もコスト効率が高いということです。

工具ごとに「再研磨上限回数（一般的に2〜3回が目安）」を決めておき、上限に達した工具は廃棄するルールを設けておくことも現場管理の基本です。工具管理が工程品質と直結することを、ここで改めて押さえておきましょう。

参考：切削工具の再研磨・角度変更・コスト削減の具体的な情報が掲載されています。

切削工具再研磨技術ハンドブック（PDF） | 再研磨.com
