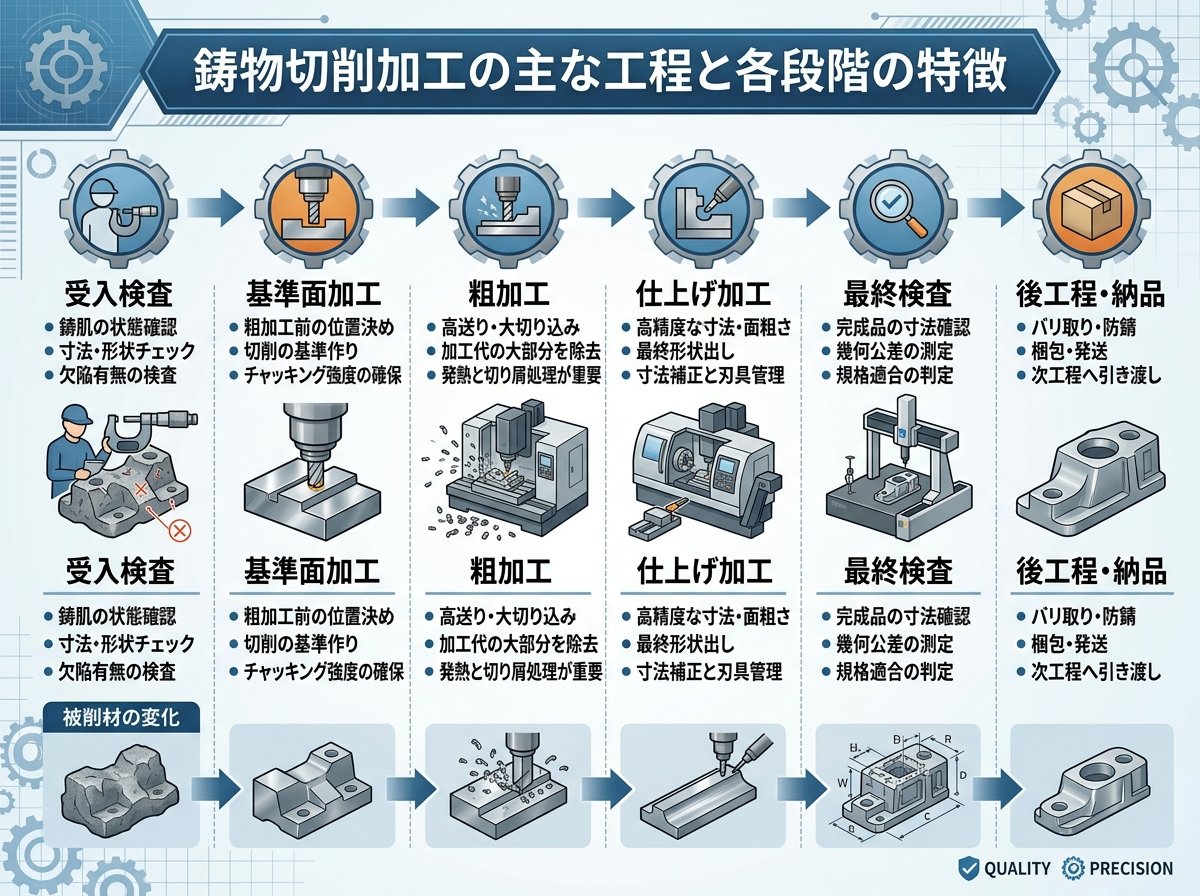

鋳物切削加工の主な工程と各段階の特徴



鋳物の切削加工は、単なる金属加工とは異なる特有の工程とノウハウが必要です。鋳造された材料は寸法精度や内部品質にばらつきがあるため、それを考慮した段階的な加工アプローチが不可欠となります。主な工程を詳しく見ていきましょう。



1. 粗加工（荒加工）段階
   • 目的：鋳物の大まかな形状を整える初期段階
   • 使用工具：エンドミルなどの耐久性の高い工具
   • 作業内容：不要部分の除去、基本形状の形成
   • ポイント：この段階では精度よりも効率を重視し、鋳造時に設けられた「削り代」（通常2〜3mm）を適切に除去
2. 中仕上げ加工段階
   • 目的：形状精度の向上と表面品質の改善
   • 特徴：温度変化による寸法変化を考慮した加工
   • 工具選定：中仕上げ専用の工具を使用し、切削痕を整える
   • 重要点：この段階で鋳造不良（鋳巣や割れ）が発見されることも多い
3. 仕上げ加工段階
   • 目的：最終的な寸法精度（0〜0.01mm）の達成
   • 使用機器：高精度の専用機を使用
   • 工程特性：微細な調整を行い、図面指示通りの寸法に仕上げる
   • 品質管理：加工完了後、厳密な検査を実施

鋳物の切削加工では、これらの工程が互いに影響し合うため、全体を見通した加工計画が重要です。特に重要なのは、鋳物特有の性質（収縮率、内部応力など）を考慮した加工条件の設定です。例えば、一度に大きく削ると内部応力のバランスが崩れて変形する可能性があるため、段階的な加工が必要になります。

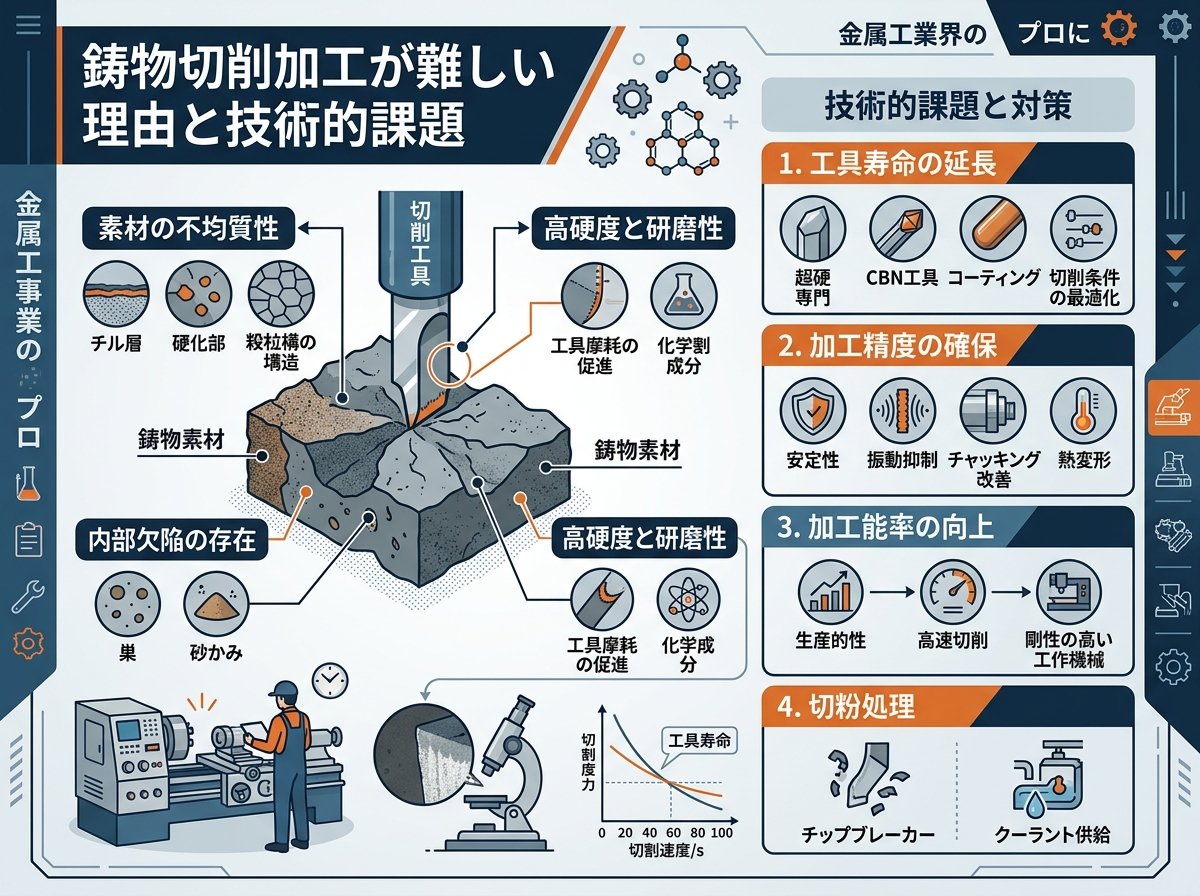

鋳物切削加工が難しい理由と技術的課題



鋳物の切削加工が年々対応できる企業が減少している背景には、いくつかの技術的な難しさがあります。これらの課題は、単に技術的なものだけでなく、経済的・環境的な側面も含んでいます。



① 切粉による工作機械・作業環境への悪影響
鋳物加工時に発生する切粉は、一般的な金属加工とは性質が異なります。特に鋳鉄の切粉は非常に細かく、以下のような問題を引き起こします。

• 工作機械への影響：切粉が機械の隙間に入り込み、摩耗や目詰まりを起こす
• 作業環境の悪化：浮遊する微細な切粉が健康被害の原因となりうる
• 機械寿命の短縮：適切な対策を講じないと、工作機械の寿命が大幅に短くなる

これらの問題に対処するためには、専用の切粉処理システムや高性能な集塵装置の導入が必要となり、設備投資のハードルが上がります。



② 支給材料の品質ばらつき
鋳物切削加工の最大の難しさの一つは、加工対象となる鋳物自体の品質にばらつきがあることです。

• 鋳造業者による差：同じ設計図面でも、製造元によって品質に差が生じる
• ロット間のばらつき：同じ業者でも、異なるロットで品質が変わることがある
• 予測不可能な問題：表面からは見えない内部欠陥が加工中に露出することがある

こうしたばらつきに対応するには、豊富な経験と高い技術力に基づく柔軟な対応が求められます。



③ 鋳造不良による加工ロス
鋳物の切削加工中に内部の鋳造不良（鋳巣、割れなど）が発見されると、それまでの加工工程がすべて無駄になることがあります。

• 歩留まりの低下：不良品の発生により、材料費・加工費が無駄になる
• 納期への影響：急な不良発生により、生産計画が狂う可能性がある
• コスト増加：予備の材料確保や再加工のための余裕時間の確保が必要

④ 専用治具製作の必要性
鋳物加工では、多くの場合、ワークを固定するための専用治具が必要となります。

• 複雑な形状対応：不規則な形状の鋳物を安定して固定する必要がある
• 小ロットでも必要：少量生産でも専用治具の設計・製作が必要
• 工数増加：治具製作自体に相当な時間と技術が必要

これらの理由から、鋳物切削加工は高度な専門知識と豊富な経験を持った技術者が必要とされる分野となっています。そのため、技術の伝承や新たな人材育成が業界全体の課題となっています。

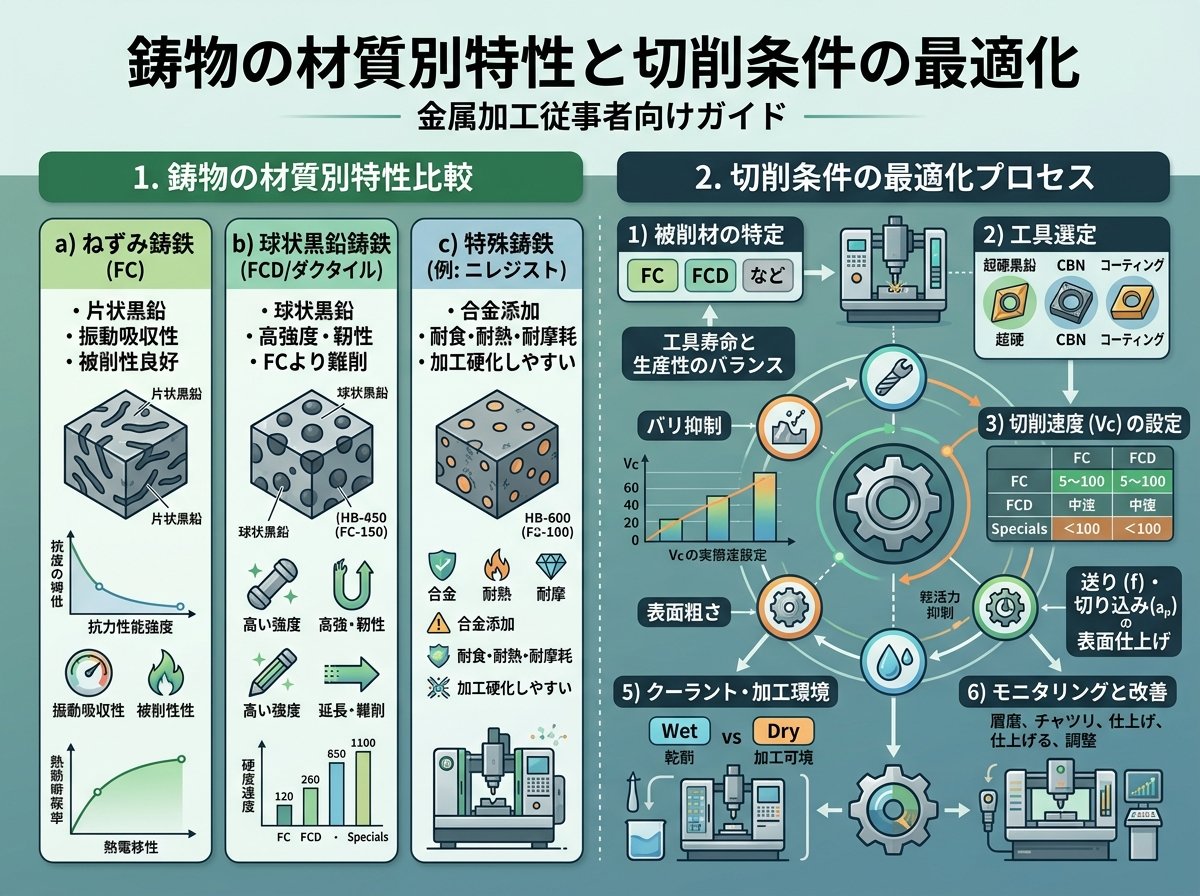

鋳物の材質別特性と切削条件の最適化



鋳物の切削加工において、材質の特性を理解することは成功の鍵となります。鋳物はその組成や製造方法によって切削特性が大きく異なるため、それぞれに適した加工条件を設定する必要があります。



代表的な鋳物材質と切削特性

1. ねずみ鋳鉄（FC材）
   • 特徴：片状黒鉛組織を持ち、切りくずが小さく分断しやすい
   • 切削性：比較的良好で、適切な工具選定で効率的に加工可能
   • 注意点：硬度のばらつきが大きく、同一製品内でも部位によって硬さが異なる場合がある
   • 推奨工具：高速度鋼やサーメット工具が一般的
2. ダクタイル鋳鉄（FCD材）
   • 特徴：球状黒鉛を含み、ねずみ鋳鉄より強度・靭性が高い
   • 切削性：切りくずが連続的になりやすく、排出対策が必要
   • 工具摩耗：工具への負担が大きく、摩耗が早い傾向がある
   • 推奨条件：低速・高送りでの加工が効果的
3. 鋳鋼（SC材）
   • 特徴：鋳鉄より強度が高く、靭性に優れる
   • 切削抵抗：高い切削抵抗を示し、工具への負担が大きい
   • 熱処理影響：熱処理状態により切削性が大きく変化
   • 推奨工具：超硬コーティング工具が適している

切削条件の最適化ポイント
材質に応じた切削条件の最適化は、加工品質、工具寿命、生産効率に直結します。以下のポイントに注意して条件設定を行いましょう。

• 切削速度（V）：材質硬度に応じて適切に設定。高硬度材では低速に
• 送り速度（f）：切りくず処理と表面粗さのバランスを考慮
• 切込み量（d）：一度に大きく削ると変形リスクが高まるため、段階的に
• 切削油剤の選定：乾式/湿式の選択や、適切な油剤タイプの選定
• 工具経路：内部応力による変形を最小限に抑える加工順序の検討

特に重要なのは、鋳物内部の応力バランスを考慮した加工計画です。一方向から大きく削ると、内部応力のバランスが崩れて変形する「反り」が生じやすくなります。対称的な加工や、応力解放のための中間熱処理などの対策が有効です。



また、鋳巣などの内部欠陥が露出するリスクを考慮して、重要面は最後に仕上げる工程設計も重要です。このように、鋳物の切削加工は単なる工具と条件の選択だけでなく、材料特性を深く理解した総合的なアプローチが求められるのです。

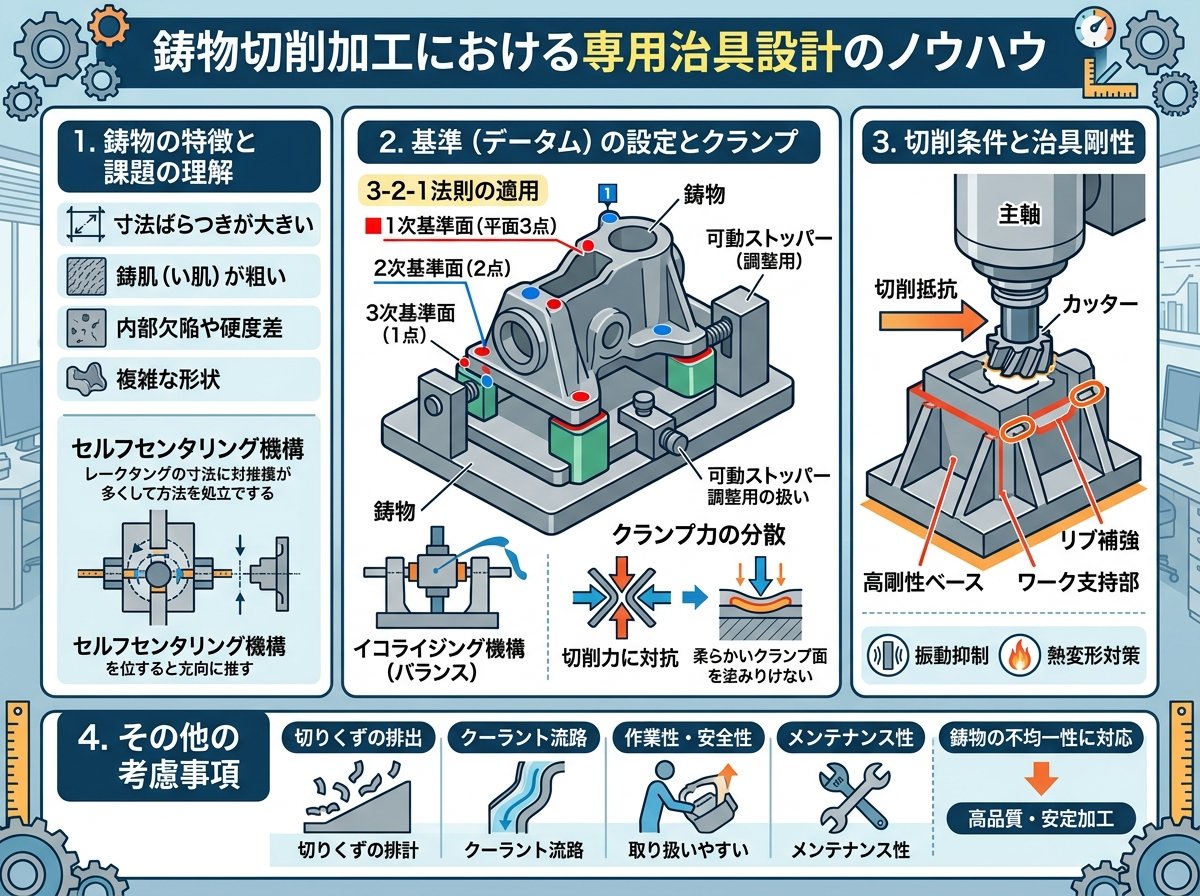

鋳物切削加工における専用治具設計のノウハウ



鋳物切削加工では、専用治具の設計・製作が成功の重要な鍵を握ります。鋳物は形状が複雑で、表面状態も均一でないため、市販の汎用治具では対応できないケースがほとんどです。ここでは、専用治具設計に関する重要なノウハウを解説します。



治具設計の基本方針
鋳物用治具設計では、以下の基本方針を考慮する必要があります。

1. 基準面の適切な選定
   • 鋳物は製品ごとに寸法ばらつきがあるため、加工基準面の選定が重要
   • 可能な限り、最終製品の機能面を基準として採用
   • 複数工程がある場合は、工程間の基準の一貫性を確保
2. クランプ位置と力の配慮
   • 鋳物は局所的な力で変形しやすいため、クランプ力と位置に注意
   • 変形を防ぐため、支持点を適切に配置（3点支持の原則）
   • 切削力の方向に対して安定した固定が可能な設計
3. 切粉対策の組み込み
   • 切粉が蓄積しにくい構造（排出経路の確保）
   • 精密部分への切粉侵入防止対策
   • 清掃しやすい構造設計

鋳物特有の治具設計ポイント
鋳物加工用治具には、通常の切削加工用治具とは異なる特有の配慮が必要です。

• 製品ごとのバラツキ対応：鋳物は同じ型から作られたものでも個体差があります。そのため、ある程度の調整機構を治具に組み込むことが効果的です。
• 表面状態への対応：鋳肌は粗く不均一なため、広い面での安定した支持が難しい場合があります。局所的な支持点や、自動調整機構（スプリングピンなど）を採用することで対応します。
• 非破壊検査結果の活用：重要部品では、X線検査などで内部欠陥の位置を把握し、クランプ位置を決定する際の参考にします。欠陥部位に強い力をかけると、加工中に破損するリスクがあります。
• 複数工程対応の考慮：複雑な形状の場合、一度の段取りですべての面を加工できないことがあります。工程間での再現性を確保するための基準やマーキングの仕組みを治具設計に組み込むことが重要です。

治具製作コスト削減の工夫
治具製作はコストと時間がかかりますが、以下のような工夫で効率化が可能です。

• モジュール設計：共通の部分を標準化し、製品固有部分のみをカスタマイズ
• 3Dプリンティングの活用：複雑な形状部品を短時間で製作
• シミュレーションによる検証：実際に製作する前に、加工時の変形や干渉をシミュレーションで確認

専用治具の設計・製作は手間とコストがかかりますが、加工精度と効率に直結する重要な工程です。特に熟練技術者の経験に基づく「勘所」が重要となるため、技術の伝承と文書化が課題となっています。



鋳物切削加工における最新技術と効率化の動向



鋳物切削加工の分野でも、デジタル技術の進化やイノベーションにより、従来の課題を解決する新たな技術が登場しています。これらの最新技術は、加工精度の向上、工程の効率化、環境負荷の低減などに貢献しています。



最新の工具技術
鋳物切削用の工具技術は急速に進化しています。

• 新世代コーティング技術：従来の課題であった工具摩耗を大幅に減少させる多層コーティング技術が開発され、工具寿命が2〜3倍になるケースも
• 切粉処理最適化形状：鋳物特有の切粉形状に対応した新しいチップブレーカー設計により、切粉詰まりを防止
• ハイブリッド工具材料：異なる材料特性を組み合わせた新素材の開発により、耐摩耗性と靭性を両立

デジタル技術の活用
デジタル技術の進化が鋳物加工の現場にも浸透しています。

1. AIによる最適加工条件の自動設定
   • 過去の加工データを機械学習させ、材質や形状ごとの最適条件を自動提案
   • 加工中のセンサーデータからリアルタイムで条件調整を行うシステム
   • これにより、熟練技術者の経験に依存しない安定した加工が可能に
2. デジタルツイン技術の活用
   • 実際の加工前にバーチャル空間でシミュレーション
   • 内部応力による変形予測や、最適な加工順序の検討が可能
   • 加工不良のリスクを事前に検知し、対策を講じることが可能
3. IoT活用による設備管理と予知保全
   • 切粉による機械摩耗を常時モニタリング
   • 異常検知による早期メンテナンス実施
   • 設備の稼働率向上と品質安定化に寄与

環境対応と効率化の融合
環境負荷低減と効率化を両立させる新技術も注目されています。

• MQL（Minimum Quantity Lubrication）技術：従来の大量切削油使用から、微量潤滑技術への転換が進んでいます。これにより、環境負荷低減と切粉処理の簡易化が同時に実現
• ハイブリッド加工法：超音波振動を併用した切削や、レーザー援用加工など、複数の加工法を組み合わせることで、難削材の加工効率が向上
• 熱処理と加工の一体化：加工歪みの原因となる内部応力を制御するため、加工と熱処理を連携させた新しいプロセスの開発

最新の取り組み事例としては、オークマと木村鋳造所が共同開発した次世代鋳造技術があります。この技術では、砂型の直接切削加工をロボットで自動化し、上型と下型の精密な型合わせも自動で行うことで、省人化とリードタイムの短縮を実現しています。また、三和軽合金製作所では、高速動作と最適制御を実現する新しい加工機を導入し、アルミ鋳造品の生産性向上を図っています。



これらの新技術により、従来の課題であった「熟練技術者依存」から「データ駆動型生産」への転換が進みつつあります。今後も材料技術、工具技術、デジタル技術の融合により、鋳物切削加工の革新が続くと予想されます。



鋳物切削加工の品質向上と不良対策のポイント



鋳物切削加工において高品質な加工結果を得るためには、不良要因を理解し、適切な対策を講じることが重要です。ここでは、よくある不良とその対策、そして品質向上のポイントについて解説します。



よくある加工不良とその対策

1. 寸法精度不良
   • 原因：内部応力による変形、クランプ力による変形、熱変形など
   • 対策。
     • 対称的な加工順序の採用（バランスよく応力を解放）
     • 適切なクランプ力と位置の見直し
     • 中間工程での応力除去熱処理の実施
     • 仕上げ代を十分に確保した荒加工
   • 鋳巣・ピンホールの露出
     • 原因：鋳造時の内部欠陥が加工面に露出
     • 対策。
       • 事前の非破壊検査（X線、超音波など）による欠陥検出
       • 鋳造メーカーとの連携強化、品質改善
       • 修復可能な場合は溶接肉盛りなどの補修方法の確立
       • 重要面は最後に仕上げ、不良が出た場合の代替加工方法を事前に検討
     • 表面粗さ不良
       • 原因：不適切な切削条件、工具摩耗、機械剛性不足など
       • 対策。
         • 材質に適した切削条件（速度、送り、切込み）の最適化
         • 定期的な工具摩耗チェックと交換タイミングの管理
         • 振動抑制のための剛性確保（治具設計の見直し）

品質向上のための管理ポイント
高品質な鋳物加工を安定して実現するためには、以下のような管理ポイントに注目することが効果的です。

• 入荷検査の徹底。

  加工前に鋳物の品質をチェックすることで、不良の早期発見と対策が可能になります。寸法測定だけでなく、必要に応じて非破壊検査も行い、内部欠陥の有無を確認します。



• 工程内検査の強化。

  重要な加工工程ごとに検査を実施し、問題の早期発見と対策を行います。特に複数工程がある場合は、中間検査が重要です。



• 加工条件の標準化とデータ蓄積。

  成功事例の加工条件を標準化し、データベース化することで、熟練者の経験に依存しない安定した品質を実現します。材質ごと、形状ごとの最適条件を蓄積していくことが重要です。



• 統計的プロセス管理の導入。

  加工データを統計的に分析し、傾向を把握することで、不良の予兆を早期に検出できます。管理図などのツールを活用した継続的な改善活動が効果的です。



現場での実践的アプローチ
実際の現場では、以下のような実践的なアプローチが品質向上に役立ちます。

• 試し切りの実施。

  本加工前に同等材料でテスト加工を行い、最適条件を見極めます。特に初めての材質や複雑形状の場合は必須です。



• 熟練者のノウハウ共有。

  ベテラン技術者の「勘所」を文書化・デジタル化し、組織全体で共有します。特に異常時の対応や、微妙な調整のコツなどは貴重な財産です。



• サプライヤーとの連携強化。

  鋳造メーカーとの情報共有や品質会議を定期的に行い、素材品質の向上を図ります。加工側のフィードバックが鋳造品質の改善につながります。



• 新技術の積極的な評価と導入。

  工具メーカーや設備メーカーの新技術を積極的に評価し、効果が見込めるものは速やかに導入します。業界展示会や技術セミナーへの参加も重要です。



これらの対策とポイントを総合的に実践することで、鋳物切削加工の品質向上と安定化を図ることができます。特に重要なのは、問題発生時の「対処療法」ではなく、発生を未然に防ぐ「予防的アプローチ」です。日々の改善活動を通じて、より高いレベルの品質と効率を追求していきましょう。
