砂型で金属加工する精密鋳造技術の全て

砂型と金属加工の基礎知識

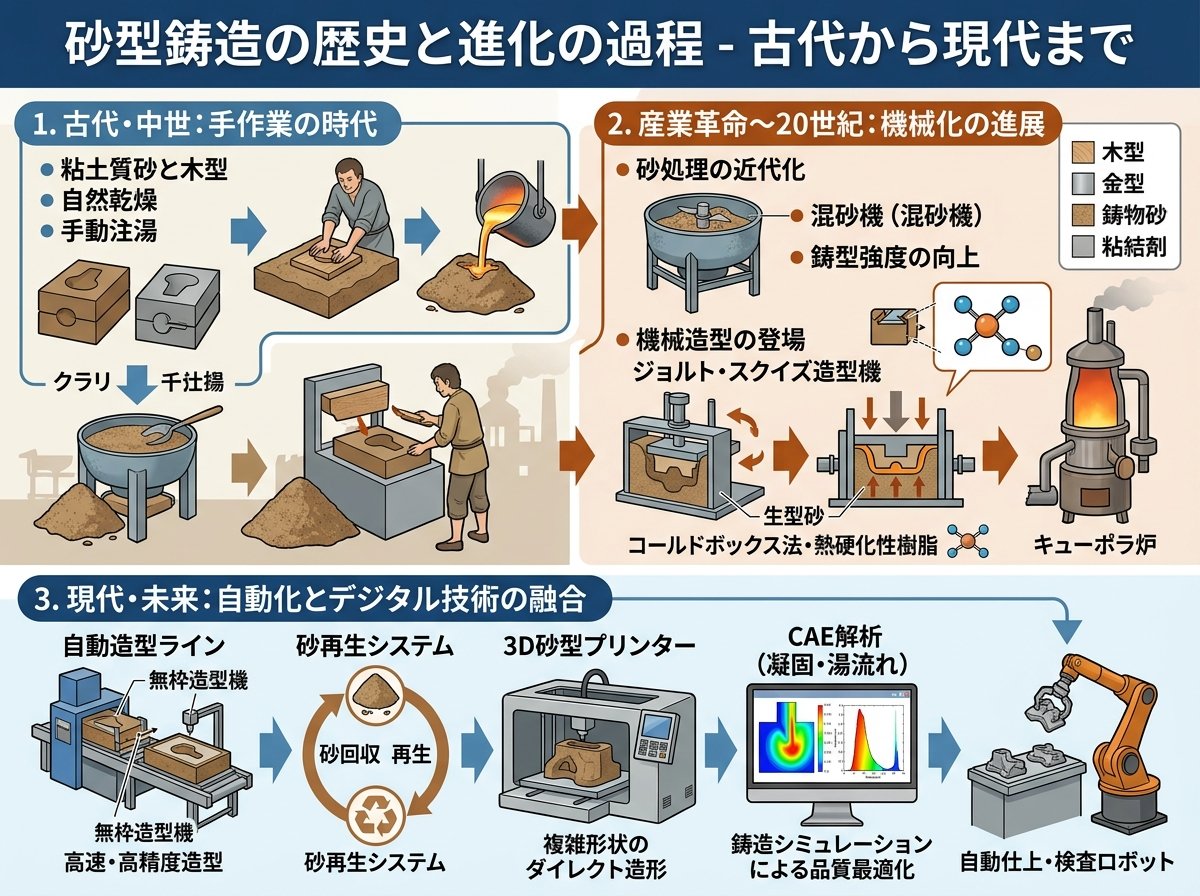

砂型鋳造の歴史と進化の過程

砂型鋳造は金属加工技術の中でも最も古い歴史を持つ製法の一つです。古代から人類は砂を使って型を作り、そこに溶かした金属を流し込むことで様々な道具や装飾品を製造してきました。日本においても古くからこの技術は確立されており、寺院の鐘などは砂型鋳造によって製造されていました。



砂を用いた鋳造の基本的な原理は何世紀にもわたってほとんど変わっていませんが、使用される材料や技術は大きく進化してきました。初期の砂型鋳造では天然の砂と粘土を混ぜたものを使用していましたが、現代では人工的に調合された砂や様々な添加物を使用することで、より精密で品質の高い鋳物を製造することが可能になりました。



20世紀に入ると、工業化の進展と共に砂型鋳造技術も大きく発展しました。高圧鋳造や金型鋳造などの新しい技術が登場したことで、大量生産が可能になりました。しかし、砂型鋳造も改良を重ね、現代の製造業において重要な位置を占め続けています。



特に注目すべき進化としては、砂型の硬化方法の多様化があります。従来の熱による硬化だけでなく、化学反応を利用したガス硬化法や自硬性砂型などが開発され、より精密で効率的な鋳造が可能になりました。これらの技術革新により、砂型鋳造は現代の高度な要求にも応えることができる柔軟な製造方法として進化しています。



砂型の種類と特性の比較

砂型鋳造で使用される砂型には、その特性や用途によって様々な種類があります。それぞれの特徴を理解することで、目的に合った最適な鋳造方法を選択することができます。



1. 生砂型（生型）:
   • 構成：ケイ砂にベントナイトなどの粘土と水を混ぜたもの
   • 特徴：最も一般的で経済的な砂型
   • 用途：比較的単純な形状の鋳物製造に適している
   • 利点：コストが低く、再利用が可能
2. 自硬性型:
   • 構成：砂にフラン樹脂や他の樹脂と硬化剤を混ぜたもの
   • 特徴：常温で硬化する
   • 用途：中～大型の鋳物に適している
   • 利点：型抜きが容易で精度が高い
3. ガス硬化型（水ガラス型）:
   • 構成：ケイ砂に水ガラス（ケイ酸ソーダ）を3～4%添加
   • 特徴：炭酸ガス（CO₂）を吹き付けて硬化
   • 用途：精密な鋳物製造に適している
   • 利点：寸法精度や生産性に優れている
4. 熱硬化型（シェル型）:
   • 構成：レジンサンド（ケイ砂にフェノール樹脂の粉末を約5%混ぜた砂）
   • 特徴：加熱した金型に振りかけて硬化させる
   • 用途：複雑な形状や薄肉の鋳物に適している
   • 利点：表面仕上げが良く、寸法精度が高い

これらの砂型はそれぞれ異なる特性を持っており、製造する鋳物の形状、サイズ、材質、必要な精度、生産量などに応じて適切な砂型を選択することが重要です。例えば、少量生産で複雑な形状の鋳物を製造する場合は自硬性型やガス硬化型が適しているのに対し、大量生産される比較的単純な鋳物では生砂型が経済的です。



また、砂型の選択は最終製品の品質にも大きく影響します。例えば、鋳物の表面粗さや寸法精度、内部欠陥の発生率などは砂型の種類によって異なります。したがって、製品の要求仕様に合わせた適切な砂型の選択が製造プロセスの最適化において重要な要素となります。



砂型鋳造における精密金属加工のプロセス

砂型鋳造による金属加工プロセスは、複数の重要な工程から構成されています。各工程を丁寧に行うことで、高品質な金属部品を製造することができます。以下に砂型鋳造の主要なプロセスを詳しく解説します。



1. 木型（パターン）の製作
   • 製品の図面に基づいて木型を作成します
   • 収縮率を考慮して実際の製品よりわずかに大きく設計
   • 木材以外にも、金属（金型）や樹脂などが使用されることもあります
2. 砂型の作成
   • 木型を砂に押し付けて型を形成
   • 上半型（コープ）と下半型（ドラッグ）の2つの部分に分けて作成
   • 必要に応じて中子（コア）を配置して内部の空洞を形成
   • 湯口（ゲート）や湯道（ランナー）などの鋳造システムを設計・構築
3. 砂型の硬化
   • 選択した砂型の種類に応じた方法で硬化
   • ガス硬化型の場合はCO₂ガスを吹き込み
   • 熱硬化型の場合は加熱して硬化
4. 溶湯の準備と注入
   • 金属材料を溶解炉で加熱して溶湯を準備
   • 適切な温度管理が重要
   • 溶湯を砂型に流し込む（重力鋳造、低圧鋳造など方法は様々）
5. 冷却と凝固
   • 溶湯が砂型内で冷却され、固体の金属へと変化
   • 冷却速度は最終製品の組織や性質に大きく影響
6. 型抜きと仕上げ
   • 砂型を壊して製品を取り出し（砂型は基本的に1回限り使用）
   • 湯口や押湯（リザー、デッドヘッド）などの余分な部分を切断
   • サンドブラストなどで表面を清浄化
   • 場合によっては機械加工（NC加工）で精密に仕上げ

この一連のプロセスにおいて特に重要なのが、砂型の品質管理です。砂の粒度、湿度、硬さなどが最終製品の品質に直接影響します。また、金属の流動性や冷却条件も製品の品質を決定する重要な要素です。



近年では、コンピューターシミュレーションを活用して、溶湯の流れや凝固過程をあらかじめ予測し、欠陥の発生を防ぐ取り組みも行われています。これにより、試行錯誤による無駄を減らし、高品質な製品を効率的に製造することが可能になっています。



また、砂型鋳造は機械加工と組み合わせることで、より精密な製品を製造することも可能です。鋳造で形状を作り出した後、重要な部分を機械加工で仕上げることで、高い寸法精度と表面品質を実現できます。



砂型鋳造の利点と課題点

砂型鋳造は古くからある技術でありながら、現代の製造業においても重要な位置を占めています。その理由は多くの利点にあります。一方で、他の金属加工方法と比較すると、いくつかの課題も存在します。



【砂型鋳造の主な利点】

1. 複雑な形状の製造が可能:
   • 複雑な内部構造を持つ部品も一体成形できる
   • エンジンのシリンダーブロックやシリンダーヘッドなど複雑な部品に適している
   • 薄肉部と厚肉部を組み合わせた形状も製造可能
2. 様々な金属材料に対応:
   • 鉄、アルミニウム、銅、マグネシウムなど多種多様な金属に適用可能
   • 各種合金の鋳造にも対応
3. 柔軟な生産規模:
   • 一点物から中規模生産まで経済的に対応可能
   • 金型投資が少なく、試作や少量生産に向いている
4. 精密性の高さ:
   • 特に現代の改良された砂型技術では高い寸法精度を実現
   • 砂の粒度や添加物によって表面粗さをコントロール可能

【砂型鋳造の課題点】

1. 生産性の制約:
   • 金型鋳造と比較すると生産サイクルが長い
   • 一つの砂型は基本的に1回しか使用できない
   • 大量生産には向かない場合がある
2. 品質管理の難しさ:
   • 砂の状態管理が重要で、湿度や粒度などが品質に影響
   • バッチ間の品質のばらつきが発生する可能性がある
3. 環境・労働環境上の課題:
   • 粉塵の発生
   • 廃砂の処理や再利用の問題
4. コスト面の検討:
   • 大量生産の場合は金型鋳造の方が単価を抑えられる場合もある
   • 砂型の作成と廃棄のサイクルにコストがかかる

これらの利点と課題を踏まえた上で、製品の要件や生産規模、コスト目標などを総合的に判断して、最適な金属加工方法を選択することが重要です。例えば、BMW やマツダなどの自動車メーカーでは、エンジン部品の製造に砂型鋳造を選択しています。これは、高い精密性と複雑な形状の実現が、エンジンの性能向上に寄与するためです。



また、砂型鋳造と他の加工方法を組み合わせることで、それぞれの長所を活かした製造プロセスを構築することも可能です。例えば、基本形状を砂型鋳造で作り、精密な部分は機械加工で仕上げるといったアプローチです。



砂型技術の最新動向と未来展望

砂型鋳造は古代から続く伝統的な金属加工技術ですが、現代においても技術革新が続いています。最新の研究開発や産業界の動向を見ると、砂型鋳造技術は今後も進化し続けることが予想されます。



【デジタル技術の導入】
3Dプリンティング技術の砂型への応用が急速に進んでいます。従来の木型製作が不要になり、CADデータから直接砂型を造形することができるようになりました。これにより、設計から製造までの時間が大幅に短縮され、より複雑で精密な形状の鋳造が可能になっています。また、設計変更にも迅速に対応できるため、試作品開発のサイクルも短縮されています。



【シミュレーション技術の高度化】
鋳造シミュレーションソフトウェアの発展により、溶湯の流動や凝固過程、収縮や内部欠陥の発生をコンピューター上で高精度に予測できるようになりました。これにより、実際の鋳造を行う前に問題点を発見し解決することができ、高品質な製品を効率的に製造することが可能になっています。



【環境負荷の低減】
砂の再利用技術や、環境に配慮した結合剤の開発が進んでいます。従来の有機結合剤に代わる、より環境負荷の少ない無機結合剤の研究や、廃砂の有効活用方法の開発など、サステナビリティを重視した技術革新が進行中です。また、鋳造プロセスのエネルギー効率向上にも取り組まれています。



【新材料の開発】
より高機能な砂型材料の開発も進んでいます。熱伝導性や通気性をコントロールできる特殊な砂や添加剤の開発により、従来では困難だった高品質な鋳物の製造が可能になりつつあります。これにより、砂型鋳造の適用範囲がさらに広がることが期待されています。



【産業界の動向】
自動車業界では、電動化の進展により、従来のエンジン部品とは異なる新たな部品の需要が生まれています。これらの部品の多くは複雑な形状を持ち、軽量化と高強度の両立が求められるため、砂型鋳造の技術革新がさらに進むことが予想されます。



また、航空宇宙産業や医療機器産業など、高い品質要求がある分野でも砂型鋳造の先進技術が注目されています。特に、チタン合金やニッケル基超合金など、加工が難しい材料の鋳造に砂型が活用されるケースが増えています。



【未来展望】
今後の砂型鋳造技術は、デジタル化とスマート製造の進展により、さらなる革新が期待されます。IoTセンサーによる鋳造プロセスのリアルタイムモニタリングや、AIを活用した品質管理、自動化技術の導入などにより、より効率的で高品質な生産が可能になるでしょう。



また、カーボンニュートラルへの取り組みが世界的に加速する中、砂型鋳造においても環境負荷の低減が重要なテーマとなっています。再生可能エネルギーの活用や、CO2排出量の少ない製造プロセスの開発など、持続可能な製造技術としての砂型鋳造の進化が期待されます。



砂型鋳造は、伝統的な技術でありながらも常に進化を続け、現代のものづくりにおいて重要な役割を担っています。技術革新と環境への配慮が両立した砂型鋳造の未来に、製造業界から大きな期待が寄せられています。
