X線検査で金属部品の品質を確保する技術

X線検査と金属加工における重要性

金属加工業界において、製品の品質と信頼性は最も重要な要素です。X線検査は、目視では確認できない製品内部の欠陥や異物を検出するための非破壊検査方法として広く活用されています。特に航空宇宙産業、自動車産業、電子機器製造など高い品質基準が求められる分野では、X線検査が品質保証プロセスの重要な一部となっています。



X線は物質を透過する性質を持ち、対象物の密度差によって透過率が変化します。この特性を利用して、金属部品内部の空洞、亀裂、異物混入などの欠陥を検出することが可能です。従来の検査方法と比較して、製品を破壊することなく内部構造を詳細に分析できる点が最大の利点です。



近年の製造業では、製品の小型化・複雑化が進み、より高精度な品質管理が求められています。X線検査技術の進歩により、マイクロメートルレベルの欠陥検出が可能になり、製品の信頼性向上に大きく貢献しています。また、自動化・デジタル化された検査システムの導入により、検査効率の向上とコスト削減も実現しています。

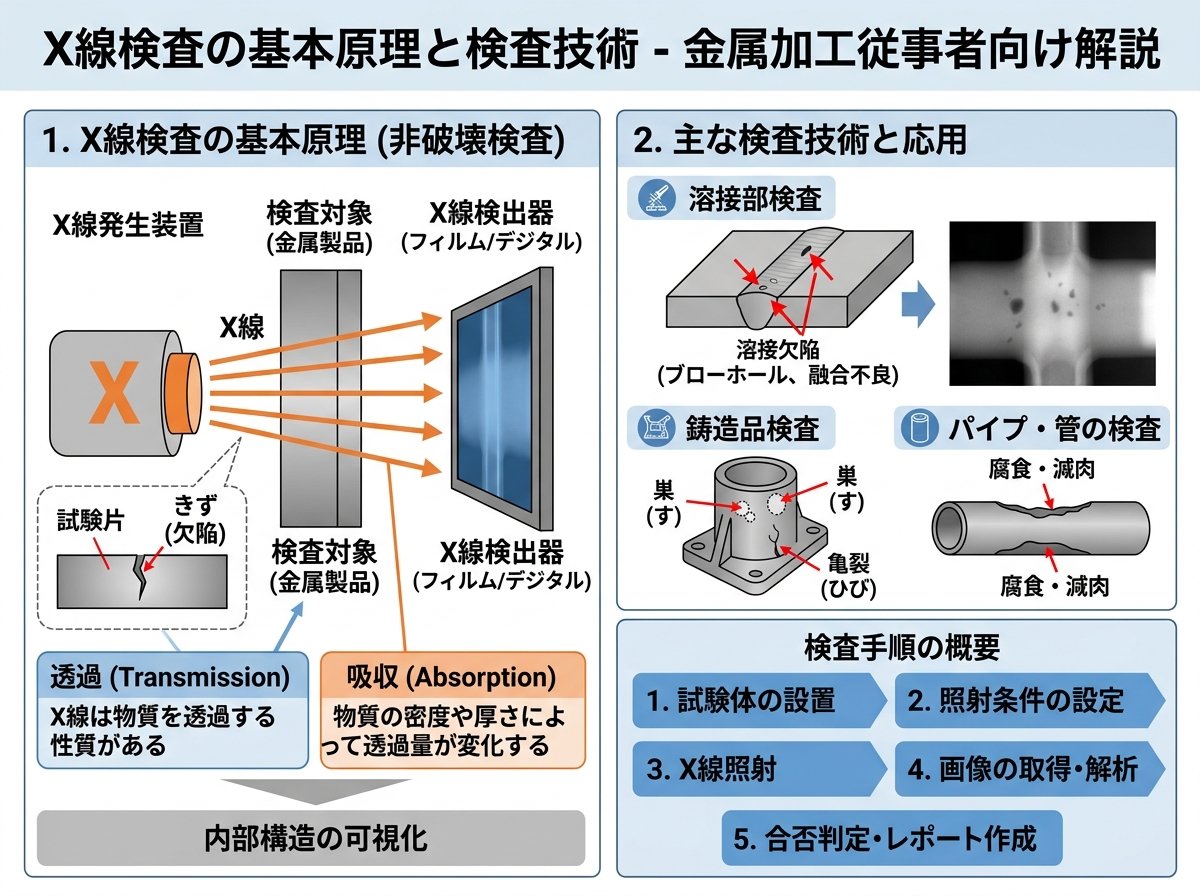

X線検査の基本原理と検査技術

X線検査は、X線源から発生するX線が検査対象物を透過し、反対側に設置された検出器でX線の透過量を測定する仕組みです。金属部品内に空洞や亀裂などの欠陥があると、その部分のX線透過量が周囲と異なるため、画像上でコントラストの差として表示されます。



X線検査装置の主な構成要素は以下の通りです。

• X線発生源（X線管）
• 検出器（フラットパネルディテクタなど）
• 制御システム
• 画像処理ソフトウェア
• 検査対象物の位置決め機構

検査技術は大きく分けて以下の3種類があります。

1. 2Dラジオグラフィ検査：最も一般的な方法で、レントゲン写真のように対象物の2次元透過像を取得します。操作が比較的簡単で、多くの欠陥検出に適しています。
2. CT（コンピュータ断層撮影）検査：対象物を360度回転させながら多方向からX線撮影を行い、3D画像を再構成します。内部構造を詳細に分析できますが、装置コストと検査時間が増加します。
3. リアルタイムX線検査：動画として連続的にX線画像を取得する方法で、動作中の部品や流れる製造ラインの検査に適しています。

検査の精度は、X線の出力、検出器の解像度、対象物の材質と厚さなどに影響されます。金属の種類によってX線の透過率が異なるため、材質に応じた最適な検査条件の設定が重要です。アルミニウムのような軽金属は比較的低出力でも透過しやすいですが、鋼やチタンなどの高密度金属では高出力のX線が必要となります。



金属製品の不良検出とX線検査の精度

X線検査で検出できる金属製品の主な不良には以下のようなものがあります。

• 空洞（ボイド）：鋳造工程で発生する内部の空気溜まり
• 亀裂：熱処理や加工時に生じる破断
• 異物混入：製造過程で混入した異材料
• 溶接不良：溶接部の未接合や気泡
• 寸法不良：内部構造の設計値からのずれ
• 組立不良：複合部品の不適切な組み合わせ

X線検査の精度は、主に以下の要素に影響されます。

1. 解像度：最小検出可能サイズを決定する重要な要素です。最新の高解像度検出器では、数マイクロメートルの欠陥も検出可能になっています。
2. コントラスト感度：類似した密度を持つ材料間の識別能力を示します。コントラスト感度が高いほど、微小な密度差も検出できます。
3. 幾何学的倍率：X線源と検査対象物、検出器の位置関係により決まる拡大率です。適切な倍率設定により、微細な欠陥の視認性を向上させることが可能です。
4. 信号処理技術：ノイズ低減やエッジ強調など、画像処理技術の適用により検出精度を向上させることができます。

精度を最大化するためには、検査対象の特性に合わせた最適な検査条件の設定が不可欠です。例えば、複雑な形状の部品では、複数の角度からの撮影が必要になることがあります。また、厚みの異なる部分が混在する場合は、部位ごとに異なる条件を適用する多段階検査が効果的です。



近年では、人工知能（AI）を活用した欠陥検出システムの開発も進んでおり、従来の目視判定では見落としていた微細な欠陥の自動検出が可能になりつつあります。これにより、検査精度の向上と検査員の負担軽減が同時に実現しています。



製造業における品質管理とX線検査の役割

製造業の品質管理プロセスにおいて、X線検査は以下のような重要な役割を果たしています。
製造工程での活用例。

• 開発段階：試作品の内部構造確認、設計妥当性の検証
• 量産開始前：初期ロットの品質確認、製造プロセスの検証
• 量産中：抜き取り検査、工程内検査による品質維持
• 出荷前：最終検査、重要部品の全数検査
• 市場不良対応：返品品の故障解析、改善策の検討

X線検査を品質管理に導入するメリットは多岐にわたります。

1. 早期不良検出：製造プロセスの初期段階で内部欠陥を発見できるため、不良品の流出防止と製造コスト削減につながります。
2. 工程改善：検査データの蓄積・分析により、製造工程の問題点を特定し、継続的な品質改善が可能になります。
3. トレーサビリティ：検査画像とデータを保存することで、製品ごとの品質記録を維持し、万一の不良発生時にも迅速な対応が可能です。
4. 顧客信頼の獲得：高度な検査体制の構築により、品質に対する顧客の信頼を獲得し、競争優位性を確立できます。

特に航空宇宙部品や医療機器など、高い安全性が要求される製品では、X線検査が必須の工程となっています。これらの分野では、検査基準や方法が国際規格（ISO、JIS、ASTM等）で厳密に規定されており、それに準拠した検査システムの導入が求められます。



最近では、製造ラインに直接組み込まれたインライン検査システムの導入も増えています。これにより、全数検査が効率的に実施でき、不良品の即時検出と工程へのフィードバックが可能になります。製造と検査の一体化は、Industry 4.0の重要な要素として注目されています。



X線検査の安全対策と従事者の保護方法

X線は電離放射線の一種であり、過剰な被曝は健康上のリスクをもたらす可能性があります。そのため、X線検査装置の導入・運用には、適切な安全対策が不可欠です。



法令遵守と安全管理。
X線装置の使用には、電離放射線障害防止規則（電離則）をはじめとする関連法令の遵守が義務付けられています。主な規制内容は以下の通りです。

• X線装置の設置届出・定期検査
• 管理区域の設定と立入制限
• 線量測定と記録の保存
• 従事者の健康診断
• 安全教育の実施

装置の安全機能。
現代のX線検査装置には、様々な安全機能が搭載されています。

1. 遮蔽構造：X線が外部に漏れないよう、鉛など遮蔽性の高い材料でカバーされています。
2. インターロック機構：扉が開いている状態ではX線が発生しない安全機構が組み込まれています。
3. 警告表示：X線照射中は警告ランプが点灯し、周囲に注意を促します。
4. 緊急停止ボタン：異常時に即座にX線発生を停止できる機能があります。

従事者の保護方法。
X線検査作業者の安全を確保するための主な方法は以下の通りです。

• 作業時間の管理：被曝量を最小限に抑えるため、作業時間の適切な管理を行います。
• 個人線量計の着用：従事者は常に線量計を身につけ、被曝量を監視します。
• 適切な距離の確保：X線源からの距離を取ることで、被曝量は距離の二乗に反比例して減少します。
• 定期的な健康診断：X線作業従事者は、6ヶ月ごとの特殊健康診断が義務付けられています。
• 教育訓練：新規従事者には、X線の基礎知識や安全操作に関する教育が必要です。

安全管理の実施状況は、労働基準監督署や放射線検査機関による定期的な立入検査の対象となります。違反が確認された場合は、改善命令や罰則の対象となる可能性があるため、常に適切な安全管理体制を維持することが重要です。



最新のX線検査技術とデジタル化の進展

X線検査技術は急速に進化しており、従来の限界を超える新技術が次々と開発されています。特にデジタル技術との融合により、検査の精度向上と効率化が進んでいます。



最新技術のトレンド。

1. 高解像度デジタル検出器：従来のフィルムに代わるフラットパネル検出器の高解像度化が進み、16ビット以上の階調表現が可能となり、微細な密度差も検出できるようになっています。
2. デュアルエナジーX線技術：異なるエネルギーレベルのX線を使用することで、材質の識別能力が向上し、複合材料の検査に有効です。
3. ナノフォーカスX線管：焦点サイズを極小化することで、ナノメートルレベルの解像度を実現し、半導体や精密部品の検査に活用されています。
4. 位相コントラスト技術：X線の位相変化を利用することで、従来の吸収コントラストでは検出困難だった微小欠陥の可視化が可能になっています。

AIと画像処理技術の活用。
人工知能（AI）と高度な画像処理技術の組み合わせにより、検査プロセスの革新が起きています。

• 自動欠陥検出：ディープラーニングを用いた画像認識技術により、人間では見落としやすい微細な欠陥を自動的に検出します。
• 不良パターン学習：過去の不良事例をAIに学習させることで、未知の欠陥パターンも高精度に検出できるようになっています。
• 予測型品質管理：検査データの統計解析により、不良発生の予兆を検知し、予防的な対策を講じることが可能になっています。
• AR（拡張現実）技術：検査結果を3D表示し、欠陥の位置や大きさを直感的に把握できるシステムも開発されています。

デジタル化によるワークフロー革新。
X線検査のデジタル化は、単なる検査精度の向上にとどまらず、製造業全体のワークフローを変革しています。

1. クラウド連携：検査データをクラウドに保存・共有することで、遠隔地からも品質状況のモニタリングが可能になっています。
2. 生産システムとの統合：検査装置と生産管理システム（MES）の連携により、検査結果に基づく自動的な生産調整が実現しています。
3. デジタルツイン：実際の製品と仮想モデルを組み合わせ、設計段階から不良発生リスクを予測・防止する取り組みも進んでいます。
4. モバイル対応：タブレットやスマートフォンから検査状況をリアルタイムに確認できるシステムにより、現場の意思決定が迅速化しています。

最新のX線検査技術は、単なる不良検出ツールから、製造業のデジタルトランスフォーメーション（DX）を推進する重要な要素へと進化しています。これからの金属加工業では、これらの先端技術を積極的に導入し、品質と生産性の両立を図ることが競争力の鍵となるでしょう。



このように、X線検査技術は金属加工業界における品質保証の中核を担っています。非破壊で内部構造を可視化できる特性を活かし、製品の信頼性向上と不良率低減に大きく貢献しています。さらに、デジタル技術との融合により、従来は不可能だった高度な検査や分析が実現しつつあります。品質管理に携わる技術者は、これらの最新技術の動向を把握し、自社の製造プロセスに最適な検査システムを導入することが重要です。
