引張試験方法JISの基礎から試験片選びと速度制御まで

金属加工に携わる方向けに、JIS Z 2241に基づく引張試験方法を徹底解説。試験片の種類・採取方向・ひずみ速度制御など、現場で見落としがちなポイントを押さえていますか?

引張試験方法JISの基礎から実務の落とし穴まで徹底解説

試験速度を「速くするほど降伏点が高く出る」ので、遅すぎると品質クレームにつながります。


この記事でわかること
🔩
JIS Z 2241の基本と目的

金属材料引張試験方法の規格概要と、引張強さ・降伏点・伸びなど取得できる機械的性質を解説します。

📐
試験片の種類と正しい選び方

4号・14A号・5号など多数ある試験片。板厚・材料形態に応じた正しい使い分けを表で整理します。

⚙️
試験速度・ひずみ速度制御の要点

2022年改正で規定化されたひずみ速度制御方式を中心に、試験速度が測定値に与える影響と実務上の注意点を説明します。

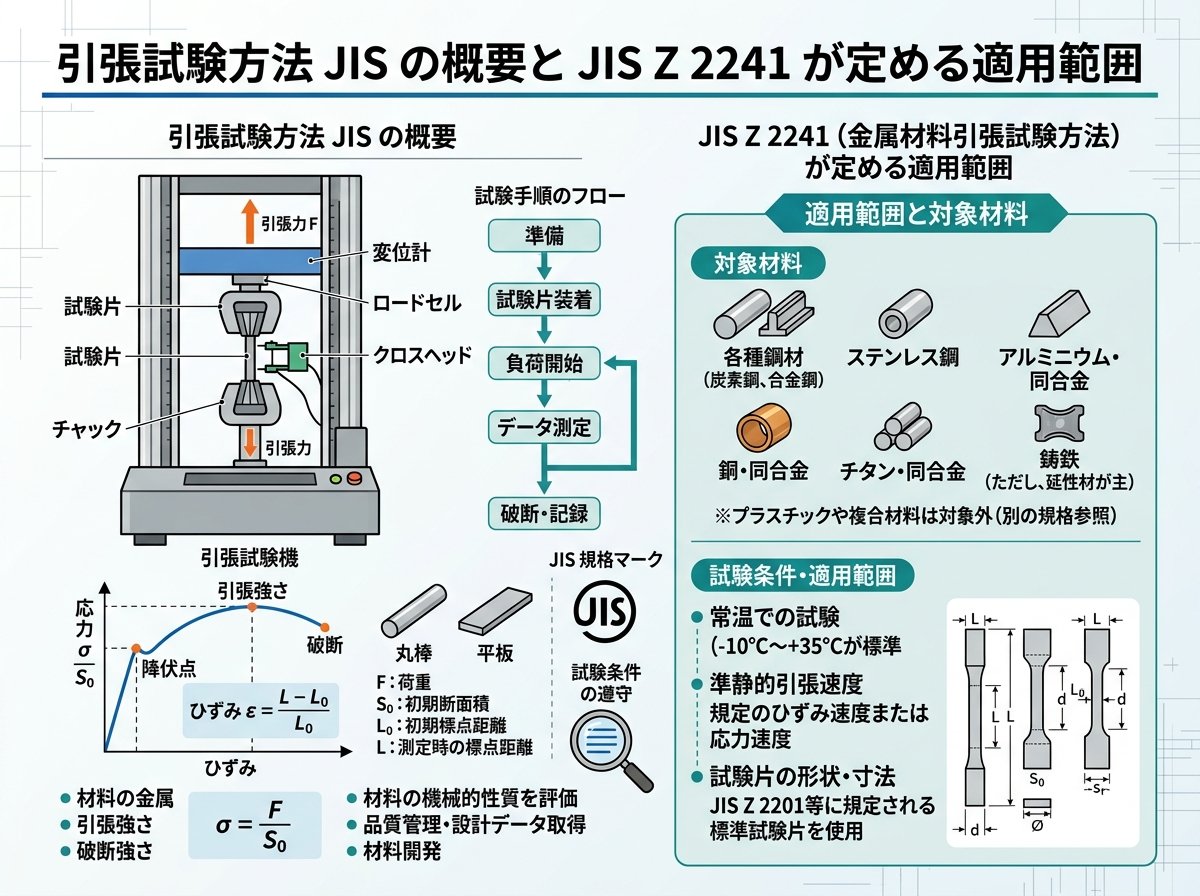

引張試験方法JISの概要とJIS Z 2241が定める適用範囲



引張試験とは、規定の形状に加工した試験片の両端をつかみ具で固定し、一定速度で引き伸ばしながら荷重と変位を連続計測する試験です。破断に至るまでの挙動を記録することで、材料の強度・剛性・延性を数値として把握できます。金属加工の現場では、素材の受け入れ検査や製品の品質保証、新材料の開発評価など、あらゆる場面でこの試験が活用されています。


金属材料の引張試験方法を規定する国内規格が JIS Z 2241「金属材料引張試験方法」 です。この規格は2009年発行のISO 6892-1を基礎とし、国内実情に合わせて作成された日本産業規格(JIS)で、2022年9月に最新改正が行われました。適用範囲は鋼・鉄・ステンレス鋼アルミニウム合金・銅合金など一般的な金属材料全般に及びます。試験環境の規定温度は 10〜35℃の室温 であり、精密な温度管理が必要な場合は 23±5℃ が求められます。つまり「室温なら何度でもOK」というわけではなく、夏場の工場床(気温40℃近く)で試験を行うと規格外になる点は見落としがちです。


引張試験で取得できる主な機械的性質を以下に整理します。


| 特性値 | 記号 | 意味 |
|---|---|---|
| 引張強さ | Rm | 破断前に耐えた最大応力(MPa) |
| 上降伏点 | ReH | 降伏中の最大応力(MPa) |
| 下降伏点 | ReL | 降伏中の最低応力(MPa) |
| 0.2%耐力 | Rp0.2 | 明確な降伏点がない材料に使用(MPa) |
| 伸び | A | 破断後の標点距離増加率(%) |
| 絞り | Z | 破断部の断面積減少率(%) |
| ヤング率 | E | 弾性変形のしにくさ(GPa) |


これらの値は、製品設計における安全率の計算、部品寸法の決定、材料選定の根拠として直接使われます。数値の意味を正確に理解していないと、設計部門との連携でミスが生じることもあります。基本は押さえておくことが大切です。


参考:JIS Z 2241の規格概要と適用範囲(神戸工業試験場)
https://www.kmtl.co.jp/archives/7024


引張試験方法JISで定める試験片の種類と板厚・材料形態別の正しい選び方

JIS Z 2241に基づく引張試験で、最初に判断が必要なのが試験片の選択です。試験片を間違えると、得られたデータが規格外となり品質保証書類として使えません。試験片は大きく「比例試験片」と「定形試験片」の2種類に分類されます。


比例試験片は、試験片の断面積に基づいて標点距離を計算で決める方式です。異なる寸法や材料間で機械的性質を比較する際、形状由来のばらつきを排除できます。代表的なものが 14A号(丸棒状) と 14B号(板状) です。


定形試験片は、寸法が一定値に固定された試験片です。広く使われているのが 4号試験片 で、径14mmの丸棒、標点距離50mm、平行部長さ60mm以上という寸法が定められています。板材・棒材の両方に使用でき、現場での普及率が高い試験片です。


材料形態と板厚に応じた使用区分を下表に示します。


〈板状試験片〉


| 加工前の形態 | 板厚 | 比例試験片 | 定形試験片 |
|---|---|---|---|
| 板・平・形・帯 | 40mm以上 | 14B号 | — |
| 板・平・形・帯 | 20mm以上40mm以下 | 14B号 | 1A号 |
| 板・平・形・帯 | 6mm以上20mm以下 | 14B号 | 1A号・5号 |
| 板・平・形・帯 | 3mm以上6mm以下 | 14B号 | 5号・13A号・13B号 |
| 板・平・形・帯 | 3mm以下 | — | 5号・13A号・13B号 |


〈棒状試験片〉


| 加工前の形態 | 寸法 | 比例試験片 | 定形試験片 |
|---|---|---|---|
| 板・平 | 板厚40mm以上 | 14A号 | 4号・10号 |
| 棒 | — | 2号・14A号 | 4号・10号 |
| 管 | 肉厚のもの | 14A号 | 4号 |


表の通り、板厚ひとつ変わるだけで使うべき試験片の号番が変わります。これが条件です。


さらに重要なのが試験片の採取方向です。圧延材は圧延方向と直角方向で引張強さが異なることが知られており、JIS H 4000(アルミニウム合金展伸材)などの材料規格では採取方向が明確に規定されています(例:A5052P 板厚20〜40mmの場合、圧延方向に平行)。採取方向を守らずに試験すると、実際の使用方向の強度を正確に評価できず、設計上のリスクにつながります。意外ですね。


試験片の加工精度も見過ごせないポイントです。切り出し時の取り代は試験片外寸に対して+5mm以上確保することが推奨されており、加工による変形や切削熱の影響を排除する必要があります。正確な寸法計測には、マイクロメータ・ノギスの精度管理も同時に必要です。


参考:JIS Z 2241の試験片種類と使用区分を詳しく解説(昭和製作所)
https://showa-ss.jp/test-piece/


引張試験方法JISの試験手順:装置セットアップから破断までのステップ

実際の試験の流れを、現場で押さえておくべきポイントとともに説明します。手順の各ステップに落とし穴があるため、順を追って確認することが重要です。


ステップ1:試験前の寸法計測


試験片の平行部の断面積(幅・厚さまたは直径)を、試験前に精密に測定します。この断面積が応力計算の基準になるため、計測誤差は直接結果の誤差となります。マイクロメータは定期的な校正が必要です。また、伸びを測定するための標点(評点)を平行部に打刻またはマーキングします。標点距離の設定誤差も伸びの算出に影響するため、慎重に対応してください。


ステップ2:試験機への取り付け


試験片をつかみ具(チャック)に取り付ける際、試験片の中心軸と引張荷重方向が完全に一致するようにします。軸ズレがあると曲げ力が混入し、真の引張特性が測定できなくなります。これは問題になりやすい点です。取り付け後、ロードセルと変位センサーのゼロ点を調整してから試験を開始します。


ステップ3:引張荷重の負荷と測定


規定された速度で試験片に引張荷重を加え、荷重と変位(または伸び)を連続記録します。取得したデータから、下記の式で公称応力と公称ひずみを算出します。


$$\sigma = \frac{F}{A_0}$$


$$\varepsilon = \frac{\Delta L}{L_0}$$


(σ:公称応力 MPa、F:試験荷重 N、A₀:原断面積 mm²、ε:公称ひずみ、ΔL:伸び mm、L₀:原標点距離 mm)


ステップ4:破断後の計測


試験片が破断したら、破断した2片を突き合わせて破断後の標点距離を計測し、破断伸びを算出します。また、破断部の断面積を計測して絞りを求めます。破断面の様子(延性破壊か脆性破壊かなど)を観察・記録することも材料評価の重要な情報です。


試験環境についても注意が必要です。JIS Z 2241は室温(10〜35℃)での試験を前提としていますが、夏場の非空調の工場や冬場の屋外に近い検査室では、この温度範囲を外れることがあります。試験室の温度管理を怠ると、規格に準拠しない試験結果を品質書類に使用してしまうリスクがあります。


参考:応力-ひずみ曲線の見方と引張試験の基礎(東金属株式会社)
https://www.tokkin.co.jp/media/technicalcolumn/2212210


引張試験方法JISの試験速度規定:2022年改正で変わったひずみ速度制御のポイント

試験速度の扱いは、JIS Z 2241の中でも特に実務への影響が大きいテーマです。速度の違いが数値結果に直結するため、現場での理解が欠かせません。厳しいところですね。


従来のJIS Z 2241では、弾性域の試験速度制御として「応力増加速度制御」が主流でした。しかし 2022年9月の改正により、「ひずみ速度制御方式(試験方法2)」が附属書(規定)として正式に追加されました。これはISO 6892-1との整合性を高めるためのもので、今後は国際取引や輸出先仕様の試験で「ひずみ速度制御」を求められるケースが増加すると予測されています。


2つの制御方式の違いを以下に整理します。


| 制御方式 | 概要 | 特徴 |
|---|---|---|
| 応力増加速度制御(方法1) | 単位時間あたりの応力増加量を規定 | 従来からの方式、設備対応が容易 |
| ひずみ速度制御(方法2) | 伸び計で計測したひずみ速度を規定 | 伸び計が必須、ISO 6892-1に準拠 |


ひずみ速度制御の具体的な規定値は次のとおりです。


- 降伏点(上降伏点)に達するまで:ひずみ速度 0.00025/s(≒毎分1.5%)が推奨(許容範囲は規定値の±20%)
- 降伏点以降〜破断まで:推定ひずみ速度 0.0067/s(≒毎分40%)が推奨


実務上の注意点として、ひずみ速度制御を正確に行うには高精度な伸び計が必須です。接触式ストレーンゲージ式伸び計や自動伸び計など、対応した計測器の準備が必要になります。島津製作所の試験事例では、冷間圧延鋼・ステンレス・アルミ合金・黄銅の4種を対象に、ひずみ速度制御と応力速度制御の両方式で試験を実施し、いずれも安定した制御結果が得られています。


速度制御は測定値にどう影響するのかという点ですが、一般的に引張速度が速いほど降伏点や引張強さが高く出る傾向があります。試験片サイズや材質によって適切なクロスヘッド変位速度は異なり、例えばSPCC材の5号試験片(標点距離50mm)では、JIS Z 2241の応力増加速度規定を満たすクロスヘッド変位速度として 2〜10mm/min が目安となります。


これは使えそうです。試験速度の設定を「前回と同じ」で流用している場合、材種や試験片が変われば条件が適切でなくなることに注意してください。


参考:ひずみ速度制御・応力速度制御による引張試験(島津製作所アプリケーションノート)
https://www.an.shimadzu.co.jp/sites/an.shimadzu.co.jp/files/pim/pim_document_file/an_jp/applications/application_note/18620/an_i244.pdf


引張試験方法JISにおける応力−ひずみ線図の読み方と降伏点・引張強さの正しい求め方

引張試験で得られたデータは、縦軸に応力(MPa)、横軸にひずみ(%)をとった「応力−ひずみ線図(S-S曲線)」としてグラフ化されます。このグラフを正確に読み解くことが、材料評価の核心です。


S-S曲線は主に以下の領域で構成されています。


①弾性域:荷重を取り除くと元の形状に戻る領域。応力とひずみが直線的に比例し(フックの法則)、この傾きがヤング率(縦弾性係数)です。鋼材のヤング率は約206GPa、アルミニウム合金は約70GPaが目安です。鋼材はアルミの約3倍、変形しにくいということですね。


②降伏点:弾性域を超えて永久変形が始まる応力値。軟鋼では「上降伏点(ReH)」と「下降伏点(ReL)」が明確に現れます。上降伏点を超えると、試験片の表面に「リューダース帯」と呼ばれる特有の縞模様が出現することがあります。これは塑性変形が局所的に始まったサインです。


加工硬化域:降伏後、材料は再び応力が増加していきます。この現象が加工硬化で、応力はやがて最大値に達します。


④引張強さ(Rm):S-S曲線の最高点。材料が破断前に耐える最大公称応力です。この点を超えると、試験片の一部が局所的に細くなる「くびれネッキング)」が発生します。


⑤破断点:くびれが進行し、最終的に材料が破断する点です。このときのひずみが破断伸びです。


降伏点が明確に現れないステンレス鋼・アルミニウム合金などの材料では、0.2%耐力(Rp0.2)を用います。これは「0.2%の永久ひずみを生じさせる応力」として定義されます。求め方は、ひずみ軸の0.2%の点から弾性域の直線と平行な線を引き、S-S曲線との交点の応力値を読み取ります。0.2%耐力が条件です。


代表的な材料のS-S曲線の特徴を知っておくと、試験結果の異常を現場で素早く察知できます。


- 🔧 軟鋼(SS400など):明確な上・下降伏点が現れ、大きな伸びを示す。延性に富む。


- 🔧 ステンレス(SUS304など):降伏点が不明確。0.2%耐力を使用。加工硬化が著しい。


- 🔧 アルミ合金(A5052など):降伏点が不明確。高い比強度(重量あたりの強さ)が特徴。


- 🔧 高強度鋼(ハイテン材):高い引張強さを持つが伸びは低め。脆性破壊に注意。


S-S曲線でグラフが急激に右肩上がりにならず、比例域が短く見えたり、降伏点が想定より低い位置に出たりした場合、試験片の取り付けミス・温度環境・試験速度の逸脱など複数の原因が考えられます。結果の異常に気づくためにも、材種ごとの典型的なカーブ形状を頭に入れておくことが現場対応の力になります。


参考:引張強さとS-S曲線の読み方・計算式を詳解(東金属株式会社)
https://www.tokkin.co.jp/media/technicalcolumn/2212210


引張試験方法JISにおける溶接継手・ISO規格との対応と外注委託を使いこなす独自視点

JIS Z 2241は汎用的な金属材料の引張試験規格ですが、溶接された製品の評価には専用の規格が存在します。見落とすと品質書類の不備につながるため、ここは押さえておく必要があります。


溶接部の引張強度を評価する場合には JIS Z 3121「突合せ溶接継手の引張試験方法」 が適用されます。この規格では、溶接継手(母材+溶接金属+熱影響部を含む断面)全体の引張強さを評価します。試験片は溶接線に直角に採取し、余盛りは機械加工で除去します。JIS Z 2241(母材のみの評価)との使い分けを誤ると、溶接品の強度保証に問題が生じます。つまり「JIS Z 2241一本で溶接品もOK」とはなりません。


また、ISO規格との対応関係も実務で必要になる知識です。


| JIS規格 | 対応するISO規格 |
|---|---|
| JIS Z 2241(金属材料引張試験) | ISO 6892-1(室温) |
| JIS K 7161(プラスチック引張特性) | ISO 527シリーズ |
| JIS K 6251(ゴム引張試験) | ISO 37 |


海外顧客や輸出先から「ISO 6892-1準拠のデータを提出してほしい」と求められた場合でも、JIS Z 2241(2022年版)はISO 6892-1に高い整合性で対応しているため、基本的には同等の試験データとして通用します。ただし、試験速度方式(応力速度 vs ひずみ速度)の指定がある場合は確認が必要です。これは注意が必要なポイントです。


外注委託(試験機関への依頼)の活用について


社内に試験設備がない、または精度保証が必要な公的証明書が求められる場合、公認試験機関への外注委託が有効な選択肢です。神戸工業試験場、各地の産業技術総合研究所関連機関、JCSS認定試験機関など、JIS Z 2241に準拠した試験を実施し、校正証明書付きの試験報告書を発行する機関が全国に存在します。


外注委託を検討する際の判断基準として、以下を参考にしてください。


- ✅ 年間の試験頻度が少ない(目安:月1〜2回以下)
- ✅ 第三者機関による証明が必要(顧客要求・認証取得)
- ✅ 自社設備の校正・メンテナンスが困難
- ✅ 高温・低温など特殊環境での試験が必要


一方、試験頻度が高く(月10回以上など)、かつ速報性が求められる品質管理ラインでは、自社設備の導入コスト(卓上型引張試験機で50〜200万円程度)がペイしやすくなります。外注コストと設備投資コストを比較したうえで判断するのが現実的なアプローチです。


JIS Z 2241準拠の校正・試験サービスを提供する機関の例(神戸工業試験場)
https://www.kmtl.co.jp/service/tests/tensile-test
