ヘリカルタップ工具の選び方と折損を防ぐ切削条件

ヘリカルタップ工具の選び方と正しい使い方

止まり穴の加工でスパイラルタップを使っているのに、切削速度はハンドタップと同じ設定で回してしまうと、工具寿命が半分以下に縮んでしまいます。

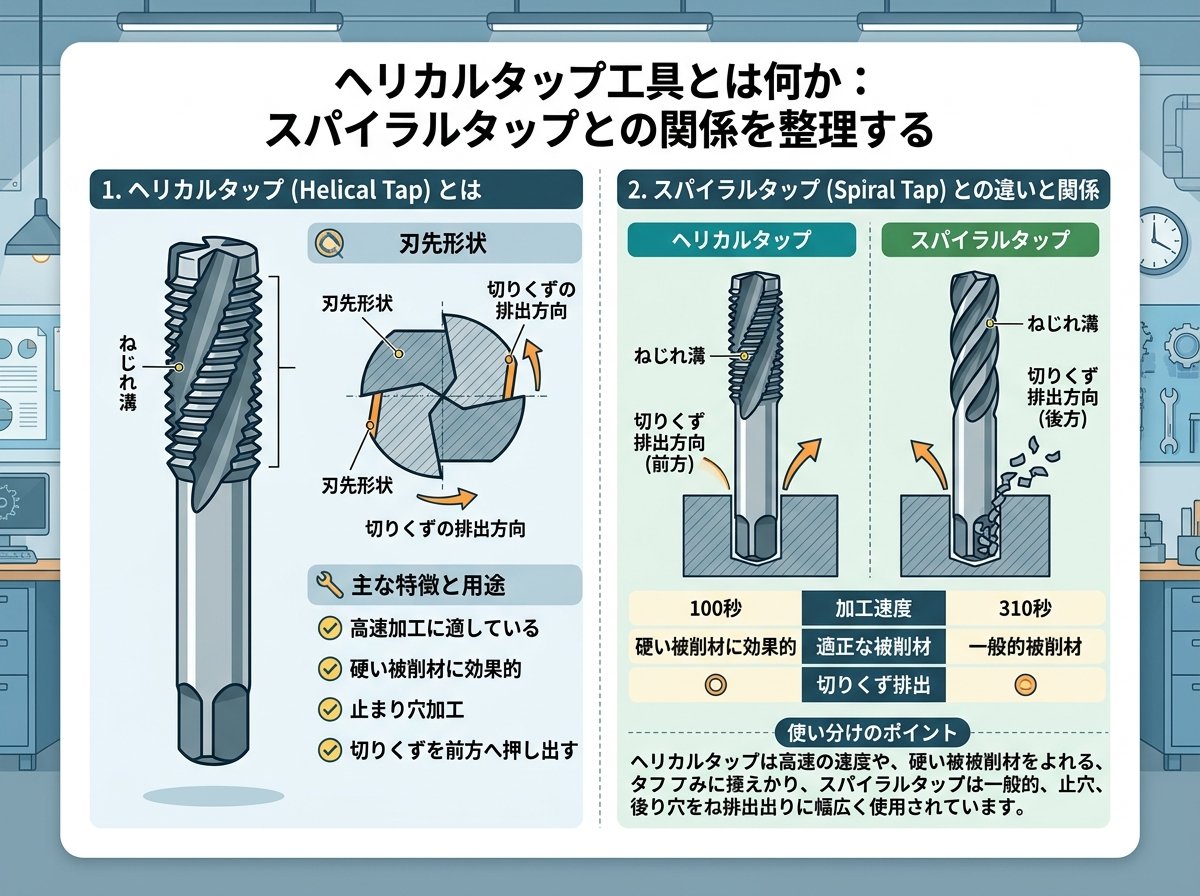

ヘリカルタップ工具とは何か：スパイラルタップとの関係を整理する

「ヘリカルタップ」という言葉を聞いたことがある方も多いと思いますが、実はこれはスパイラルタップと同じ工具を指す場合がほとんどです。「ヘリカル（helix）」は螺旋を意味する英語で、溝がらせん状にねじれているタップ全般をそう呼ぶことがあります。現場では「スパイラルタップ」という呼称が主流です。

タップ工具は大きく分けて4種類に分類されます。ハンドタップ（手作業向け・直溝）、ポイントタップ（通り穴用・切りくずを前方に押し出す）、スパイラルタップ（止まり穴用・切りくずを後方に排出）、そして転造タップ（切りくずが出ない・柔らかい材料向け）の4つです。このうちスパイラルタップが、現場の機械加工で最も出番の多い工具の一つです。

スパイラルタップが止まり穴に強い理由は、その溝の形状にあります。ドリルのようならせん状の溝を持ち、切削した切りくずがタップの進行方向とは逆のシャンク側へ排出される仕組みです。止まり穴で切りくずが穴底に詰まると、切削トルクが急上昇してタップが折れる原因になります。これが原則です。

一方でポイントタップは、食い付き部に特殊な溝を持ち、切りくずを下穴方向（前方）へ送り出す設計になっています。貫通穴であれば前方に切りくずを逃がせるので、高速加工に向いています。スパイラルタップとポイントタップは「止まり穴か通り穴か」で使い分けるのが原則と覚えておけばOKです。

ハンドタップは4つ溝（小径は3つ溝）の直溝構造で、手動作業の保全・試作向けです。量産の機械加工には向かないため、マシニングセンタ主体の現場ではスパイラルタップかポイントタップを使うのが基本です。

タップ種類	溝形状	適した穴の種類	主な用途
ハンドタップ	直溝（4溝）	通り穴・止まり穴	手作業・保全・試作
ポイントタップ	直溝＋先端溝（3溝）	通り穴	機械加工・高速対応
スパイラルタップ	らせん溝（3溝）	止まり穴（通り穴も可）	機械加工・量産
転造タップ（ロールタップ）	溝なし	通り穴・止まり穴	アルミ等の軟材・切りくず不要

ヘリカルタップ工具のねじれ角の違いと材質別の正しい選び方

スパイラルタップをカタログで見ると、「溝のねじれが強いもの」と「弱いもの」があることに気づきます。これには明確な使い分けの理由があります。ねじれ角が大きいもの（40〜45°程度）は刃の切れ味が鋭い反面、刃先の剛性が低いため刃こぼれが起きやすいです。ねじれ角が小さいもの（10〜15°程度）は刃こぼれに強く、硬い材料や細径タップに向いています。

なぜねじれ角が切れ味に影響するのでしょうか。タップの溝のねじれ角は、切削工具の「すくい角」と同じ意味を持ちます。すくい角が大きいと被削材がスムーズにすくい取られ切削抵抗が小さくなりますが、その分刃先が薄くなるため剛性が低下します。材質が柔らかいアルミニウムなら切れ味優先（高ねじれ角）、炭素鋼や合金鋼など硬い材料なら剛性優先（低ねじれ角）が原則です。

ステンレス（SUS304など）の場合は少し特殊で、ねじれ角の大きい（切れ味の良い）タップを使うのが正解です。ステンレスは熱が逃げにくい材料のため、切れ味の悪い工具で加工すると摩擦熱が集中し、タップとワークが溶着する「焼き付き」が発生します。焼き付きが起きるとタップが回らなくなり、そのまま折損に直結します。これは意外ですね。

材質別のねじれ角の選び方をまとめると以下のとおりです。

• 🔵 アルミニウム・銅などの軟材：ねじれ角40〜45°（高ねじれ）→ 切れ味優先でむしれを防ぐ
• 🟢 一般炭素鋼・S45Cなど：ねじれ角30〜35°（中ねじれ）→ 汎用的なバランス型
• 🟡 ステンレス（SUS304）：ねじれ角40〜45°（高ねじれ）→ 焼き付き防止のため切れ味重視
• 🔴 合金鋼・調質鋼・小径タップ：ねじれ角10〜15°（低ねじれ）→ 刃こぼれ防止のため剛性優先

コーティングの有無も重要な選定ポイントです。TiNやTiAlNなどのコーティングを施したスパイラルタップは、無コーティング品と比べて耐摩耗性が大きく向上します。ステンレスや難削材を量産加工する現場では、コーティングタップの採用によって工具コストを削減できる場合があります。

工具メーカー各社がスパイラルタップの選定基準表を公開しています。被削材ごとに推奨工具が整理されているため、現場で迷ったときの判断材料にするとよいでしょう。

オーエスジー（OSG）タップ選定基準表 PDF：被削材別・加工形態別の推奨タップ一覧

ヘリカルタップ工具の折損を防ぐ切削条件の設定方法

タップ折損の主な原因は「切りくず詰まり」「切削速度の設定ミス」「下穴径の不適切」の3つです。つまり切りくずが原因です。

切削速度については、被削材ごとに推奨値が定められています。スパイラルタップで加工する場合の目安は、ステンレス鋼（SUS）で5〜8m/min、炭素鋼（S45C）で7〜12m/min、アルミ合金で15〜30m/minが標準的な範囲です。高速度鋼（HSS）タップの場合、切削速度が速すぎると切削温度が急上昇し、工具寿命が極端に縮みます。痛いところですね。

回転数の計算式は次のとおりです。

$$n = \frac{1000 \times V_c}{\pi \times D}$$

Vc は切削速度（m/min）、D はタップ径（mm）、n は回転数（rpm）です。例えばM8タップ（D=8mm）をステンレスで加工する場合、推奨切削速度を6m/minとすると、回転数は約239rpmです。500rpmで回していた場合は、推奨の2倍以上の速度になっているということになります。

下穴径の設定も折損防止に直結します。下穴が小さすぎると切削抵抗が増大し、タップ折損の確率が跳ね上がります。下穴径の基本計算式は「ねじの呼び径（mm）－ピッチ（mm）」です。M8×P1.25の場合は8－1.25＝6.75mmが基準値になります。被削材の硬さや粘りによって微調整が必要なため、カタログ値を参照するのが確実です。

止まり穴へのタップ加工の深さ限界は、一般的にタップ径×2.5倍とされています。M5タップなら5×2.5＝12.5mmが安全な加工限界です。これを超えた深穴加工は切りくずが長くなり排出が困難になるため、工具加工長÷工具径が2倍（2D）を超えたら「深穴」と判断する意識が必要です。深穴が条件です。

止まり穴の加工でタップを途中で折った場合、折れたタップを取り除く作業は非常に困難です。取り除けなければワークをそのまま廃棄せざるを得ない事態になります。高価な材料や長時間の加工を経たワークほど損失は大きくなるため、折損防止への投資（適切な工具・条件選定）が結果的にコスト削減に直結します。

ミスミ技術情報：タップ加工時の3大トラブルと切りくず排出性改善事例（折損・精度不良・むしれの原因と対策）

ヘリカルタップ工具に欠かせない切削油の選び方と使い方

タップ加工において切削油は「あれば便利」な存在ではなく、工具寿命と加工精度に直結する必須の要素です。切削油が果たす役割は3つあり、「潤滑」「冷却」「反溶着（工具とワークの溶着防止）」です。これは必須です。

特にタップ加工は切削速度が他の加工と比べて低めに設定されます。切削速度が遅いと切削熱が一か所に集中しやすく、工具とワークが接触している時間が長くなります。そのため潤滑性の高い切削油を使わないと、摩擦熱の蓄積から溶着・焼き付きが発生しやすくなります。

切削油には大きく「水溶性（クーラント）」と「油性（不水溶性）」の2種類があります。タップ加工のトラブル防止という観点では、潤滑性に優れる油性切削油が最も効果的です。特に活性・不活性極圧タイプの油性切削油は、鉄鋼系・難削材のタップ加工に高い効果を発揮します。

水溶性切削油を使う場合は、潤滑性を補うため鉱物油の含有率が高い高潤滑タイプを選ぶことが重要です。汎用の水溶性クーラントをそのまま使っているだけでは、ステンレスや合金鋼のタップ加工では焼き付きリスクが残ります。

ステンレス加工には「ステンコロリン」のような専用の切削油・タッピングペーストを使うことで折損リスクを大きく下げることができます。これは使えそうです。ミスミのAタップシリーズ（A-SFT）を使ったステンレス鋼の加工事例では、水溶性切削油剤を使用した条件でも1,000穴以上の安定した工具寿命が報告されています。

切削油の供給方法にも注意が必要です。マシニングセンタで止まり穴加工をする場合、内部給油（スルークーラント）と外部給油とでは切りくず排出の効果に大きな差があります。外部給油のみの場合は、穴の中まで切削油が届きにくく、切りくずの排出性が低下しやすいです。深穴加工では特に意識しておくとよいでしょう。

三和化学工業：タップ加工における切削油の選び方と使い方（潤滑・冷却・反溶着の役割と推奨油種）

ヘリカルタップ工具が折れたときの対処とスレッドミルという選択肢

タップが折れた場合、最もシンプルな対処はタップドリル（タップエキストラクター）による取り出し作業です。しかし折れたタップは非常に硬く、ドリルでは歯が立たないことも多いです。放電加工機（EDM）を使えばタップ材を電気的に溶かして除去できますが、設備がなければ対応できません。

穴の径や位置によっては折れたタップを取り出せず、ワークを廃棄せざるを得ないケースも実際の現場では起きています。高価なチタン合金やインコネル素材のワークで折損事故が起きた場合の損失は、材料代だけでなく加工時間や段取りコストも含めると相当な額になります。

タップ折損が頻発する加工では、「スレッドミル」への切り替えを検討する価値があります。スレッドミルはエンドミルに似た外観の工具で、マシニングセンタのヘリカル補間機能（円弧補間G02・G03とZ軸送りの同時移動）を使ってねじ山を削り出す工具です。タップのように全周が同時に切削に入る方式ではなく、断続的に切削するため切削負荷が安定しています。

• 💡 折れにくい：断続切削で切削抵抗が小さく、万一折れても破片の取り出しが容易
• 💡 1本で対応範囲が広い：工具径のパスを変えれば右ねじ・左ねじ、複数サイズのねじ加工に対応可能
• 💡 切りくずが細かく分断：夜間無人運転でもチョコ停が少ない
• 💡 薄肉ワークに強い：切削負荷が低いためねじ周囲の変形が起きにくい

一方でスレッドミルにはデメリットもあります。マシニングセンタにヘリカル補間機能が必要なこと、NCプログラムの作成がタップの固定サイクルより複雑なことが主な課題です。タンガロイなどでは、ねじ仕様を入力するだけでプログラムを自動生成するチャットボットツールを提供しており、このハードルは以前より下がっています。

「タップが折れた際に廃棄覚悟になるワーク」「難削材・焼き入れ鋼へのねじ加工」「夜間無人加工」のような条件が重なる案件では、スレッドミルへの切り替えを現場での選択肢に入れておくのが現実的です。

タンガロイ技術情報：タップが折れる原因とスレッドミルとの比較（切削負荷・切りくず・工具破損時の対応の違い）
