fcd400 材質 特性と加工時の注意点まとめ

fcd400 材質の基礎と加工リスク

「伸び18％だから安全」と信じ込んでいると、1ロット全数クレームで数百万円飛ぶことがあります。

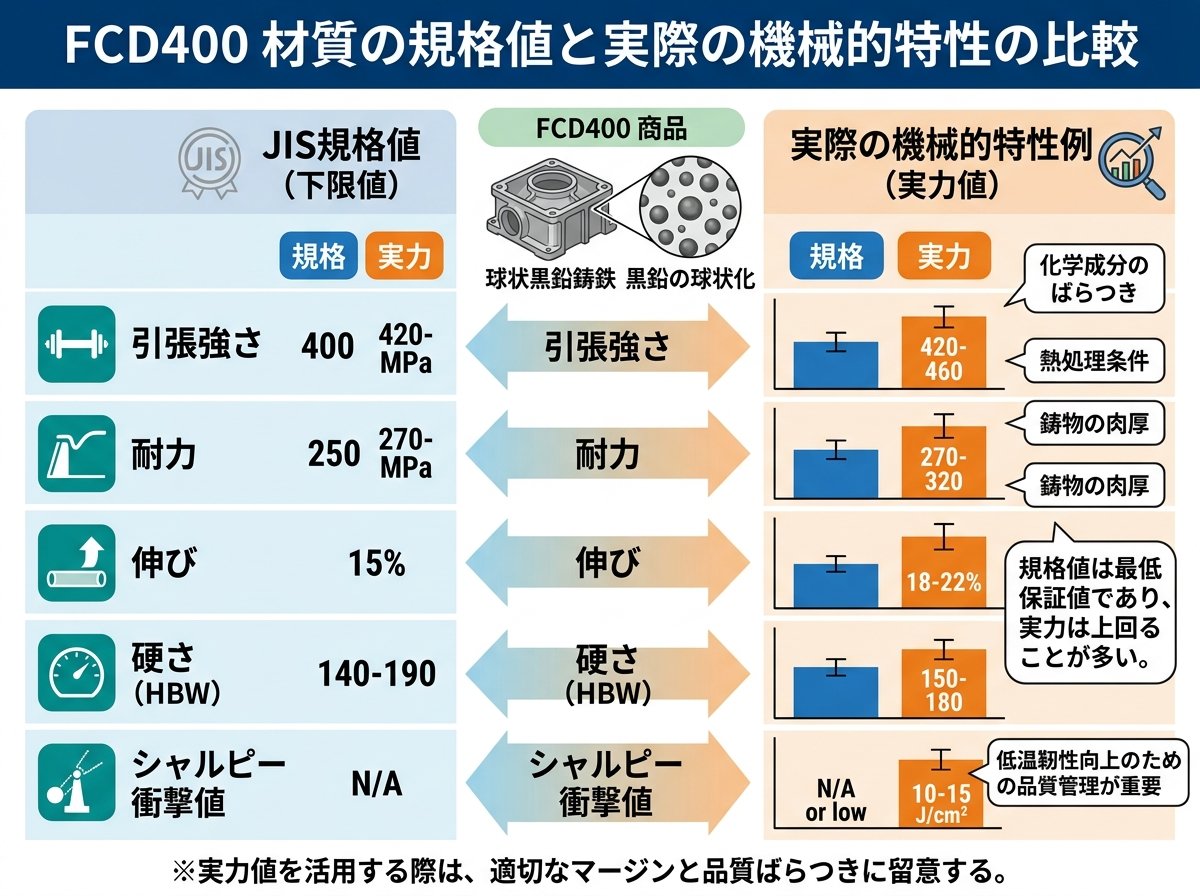

fcd400 材質の規格値と実際の機械的特性

FCD400はJISの球状黒鉛鋳鉄で、記号中の「400」は引張強さの下限を400MPaと定めた材質です。 marusank(https://marusank.jp/techinfo/column27-2-2)
一般的なFCD400-18では、引張強さ400MPa以上、0.2％耐力250MPa以上、伸び18％以上、ブリネル硬さ130～180HBという範囲がよく示されます。 toishi(https://www.toishi.info/sozai/fcd/fcd400-18.html)
これは、一般的な構造用鋼のSS400と同等以上の引張強さを持ちながら、鋳鉄としては高い延性を備えている状態です。はがきの横幅が約10cmですが、その長さの丸棒試験片が1.8cm以上伸びてから破断するイメージです。
一方でFCD400-15Aのように、厚み30～60mmで引張強さ390MPa以上・伸び15％以上、60～200mmで370MPa以上・伸び12％以上と、肉厚ごとに許容値が下がる規格も存在します。 toishi(https://www.toishi.info/sozai/fcd/fcd400-15a.html)
つまり「FCD400なら全部同じ強さ」と考えるのではなく、記号末尾や肉厚条件まで図面で確認するのが基本です。

fcd400 材質とねずみ鋳鉄・FCD500との違い

FCD400のベースとなる球状黒鉛鋳鉄は、黒鉛が球状化していることで基地金属の連続性が保たれ、ねずみ鋳鉄に比べて引張強さ・伸びともに大きく向上しています。 jfs.or(http://jfs.or.jp/honbu2/wp-content/uploads/2012/11/2-30-31.pdf)
ねずみ鋳鉄では黒鉛が片状で、引張方向の応力が集中しやすく、曲げや引張に弱いのが一般的です。
対してFCD400はフェライト主体の組織でじん性に優れ、振動を受けるアームやブラケットなどにも用いられます。 toishi(https://www.toishi.info/sozai/fcd/fcd400-18.html)
さらに高強度のFCD500-7では、引張強さ500MPa以上、伸び7％以上、硬さ150～230HBなど、強度が上がる代わりに延性が下がる傾向が見られます。 horkos.co(https://www.horkos.co.jp/product/cas/tech01.php)
結論は「FCD400はねずみ鋳鉄よりタフだが、FCD500ほどの高強度材ではない」という位置づけです。

fcd400 材質の意外な加工トラブルと健康リスク

鋳鉄の加工現場では「FCD400は削りやすい」という印象を持たれがちですが、黒鉛の研磨作用により工具摩耗が早く、寿命短縮や段取り替えの時間ロスにつながることがあります。 mdfujimaki(https://mdfujimaki.com/archives/4450)
特に量産ラインでは、エンドミルやドリルが予定より早く摩耗して寸法外れが連鎖し、不良品がパレット単位で発生するケースも珍しくありません。
また、鋳鉄加工で問題になるのが切りくずが粉塵化しやすい点で、黒鉛を含む微細な粉塵が空気中に漂い、作業者の呼吸器への負担を増やします。 mdfujimaki(https://mdfujimaki.com/archives/4450)
このリスクに対しては、ミストやフルクーラントによるウェット加工、集塵装置・局所排気設備の導入、防塵マスクの着用義務化などが推奨されています。 mdfujimaki(https://mdfujimaki.com/archives/4450)
つまり粉塵対策を後回しにすると、「工具代」と「健康リスク」の両方でじわじわとコスト増になるということですね。

fcd400 材質の熱処理・時効と伸び18％の落とし穴

FCD400-18はフェライト主体の組織で高い伸びを持ちますが、熱処理や長期使用に伴う時効硬化で、硬さや伸びが変動することがあります。 toishi(https://www.toishi.info/sozai/fcd/fcd400-15a.html)
例えば、600℃前後での応力除去焼鈍の条件によっては、粗大な黒鉛周辺に微細な炭化物が析出し、伸びが低下して割れやすくなる事例が報告されています。 foundry(https://foundry.jp/bukai/wp-content/uploads/2014/01/19c3d2b9c1523d50c5900e2a2bc2e5f1.pdf)
この変化は外観では分かりにくく、同じFCD400-18の印字があっても、熱履歴次第で「曲げたときの限界」が大きく違うことになります。
さらに、厚肉品では内部の冷却速度が遅いことで、表面と心部で基地組織が変わり、表面はフェライト寄り、内部はパーライトを多く含む硬めの層になることがあります。 i2cxgiken(https://i2cxgiken.com/4.%20In%20Japan%20%206.pdf)
つまりFCD400-18の「18％伸び」は、標準試験片と一定条件での値であり、実際の鋳物形状や熱履歴を無視して信用しすぎないことが条件です。

fcd400 材質を使う現場が見落としがちな設計・加工の独自ポイント

設計段階では、FCD400の「高い伸び」を理由に安全側と判断し、板厚やリブ形状を攻めた設計にすることがありますが、鋳造収縮や残留応力を考慮しないと、鋳造後や熱処理後に局部的な変形や割れが発生しやすくなります。 foundry(https://foundry.jp/bukai/wp-content/uploads/2014/01/19c3d2b9c1523d50c5900e2a2bc2e5f1.pdf)
特に、長さ1mを超えるような長尺部品では、取り付け姿勢やチャッキング方法のわずかな誤差が、加工時の変形やクラック発生のトリガーになります。 tomoteru-shisaku(https://tomoteru-shisaku.com/news/736/)
このような場面では、応力の集中するコーナーRを大きめに取る、肉厚の急変を避ける、鋳造方案段階でフィーダや押湯位置を見直すなど、鋳物屋と早期にすり合わせることで、後工程の手戻りを大きく減らせます。 tomoteru-shisaku(https://tomoteru-shisaku.com/news/736/)
加工側としては、内部冷却付き工具の採用や切削速度の抑制、クランプポイントの最適化によって、反りや微小クラックのリスクを抑えられます。 mdfujimaki(https://mdfujimaki.com/archives/4450)
つまりFCD400を「鋳鉄の中では扱いやすい素材」と過小評価せず、設計・鋳造・加工の三者で前工程から条件を共有することが原則です。

fcd400 材質の規格値や伸び確保の背景を詳しく知りたい場合は、日本鋳造協会のQ&A資料が参考になります。
FCD400/伸び18％材の製造方法と注意点に関する日本鋳造協会のQ&A資料
