cbn砥石のドレス方法とボンド別の正しい選び方

cbn砥石のドレス方法とボンド別の正しい手順を徹底解説

cbn砥石に単石ドレッサを使うと、砥石寿命を数十分の一に縮め数万円規模の損失につながります。

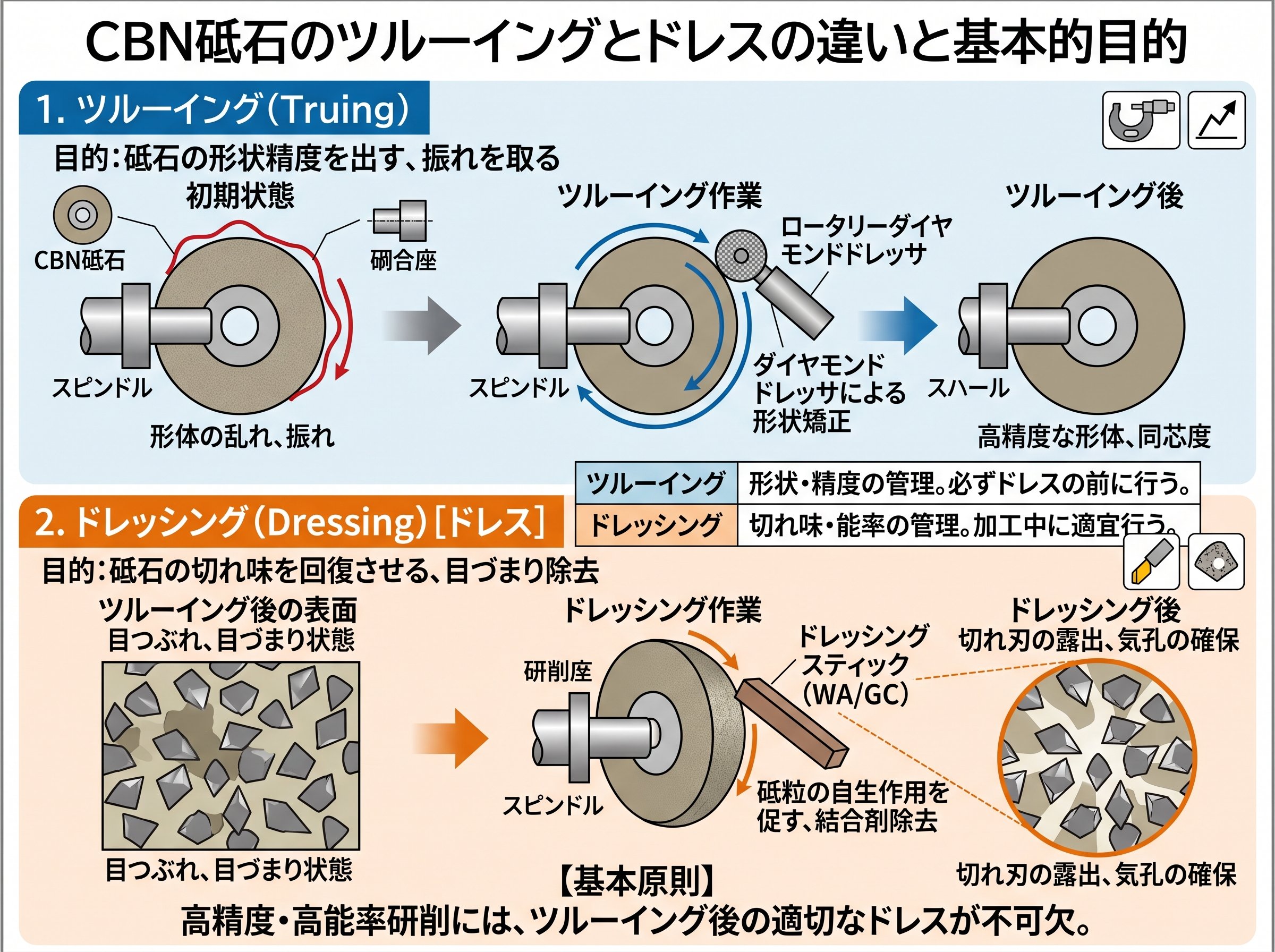

cbn砥石のドレスとツルーイングの違いと基本的な目的

研削現場でよく混同されるのが「ドレッシング（ドレス）」と「ツルーイング」という2つの作業です。この区別が曖昧なまま作業を続けると、必要のない砥石消耗を招いたり、逆に必要なメンテナンスをスキップしたりしてしまいます。どちらも砥石を「整える」作業ですが、目的がまったく異なります。

**ドレッシング（ドレス）**とは、目詰まりや目つぶれによって切れ味が低下した砥石の表面を削り取り、新しい鋭い砥粒を露出させる「目直し」作業のことです。加工中に発生した切り屑がチップポケット（砥粒間の隙間）を埋める「目詰まり」、砥粒の先端が摩耗して丸くなる「目つぶれ」——これらが発生すると、切れ味が悪化して研削抵抗が上昇し、ワークに研削焼けやビビリが発生します。つまり、切れ味を取り戻す作業です。

**ツルーイング**とは、使用によって生じた偏心（振れ）や形状の崩れを修正し、砥石の外形を正確な円形・または加工形状に戻す「形直し」作業のことです。振れが残ったまま加工を続けると、ワークの寸法精度が安定しません。

| 作業 | 目的 | タイミング |
|------|------|-----------|
| ドレッシング（ドレス） | 目直し・切れ味回復 | 目詰まり・目つぶれが起きたとき |
| ツルーイング | 形直し・振れ取り | 形状が崩れたとき、砥石取付直後 |

実際の現場では、両者を同時に行うことが多いです。そのため「ドレス」と言えば両方をまとめた作業を指す場合もあります。重要なのは、「なぜその作業をするのか」を意識することです。

cbn砥石は一般砥石と比較して砥粒が非常に硬いため、ドレス作業の方法が根本的に異なります。これが次のセクションで解説するボンド別の手順に直結します。

砥石のトラブル現象（目こぼれ・目つぶれ・目詰まり）と対策について体系的に整理された参考情報があります。

研削作業中に起こりえる欠陥と対策 | クレトイシ株式会社（砥石の総合メーカーによる公式サポートページ）

cbn砥石のボンド別ドレス方法：ビトリファイド・レジン・メタル

ここが最も重要なポイントです。cbn砥石のドレス方法は、砥石の「結合剤（ボンド）」の種類によって大きく変わります。正しいボンドに合った方法を選ばなければ、高価なcbn砥石を傷めたり、ドレッサそのものを消耗させる無駄が生じます。

主なボンドの種類とドレス方法を整理します。

**🔷 ビトリファイドボンド（ガラス質ボンド：V）**

ビトリファイドcbnホイールは、ガラス質の結合剤で砥粒を固めたタイプです。精度が求められる精密研削に多く使われ、ドレッシング条件のコントロールで研削性能を細かく調整できます。

推奨されるドレス方法は、**ダイヤモンドロータリドレッサ**または**ダイヤモンドツルア（メタルホイール）**です。回転するダイヤモンド工具を使うことで、高精度なツルーイングとドレッシングを同時に行えます。送り速度（ドレッシングリード）と切込み量の2つの条件設定が仕上げ面粗さと切れ味を左右するため、目的に合わせた調整が必要です。

一方、単石ドレッサはビトリファイドcbnホイールに対してはNG（実施不可）です。これは多くの現場作業者が見落としがちな重大ポイントです。一般砥石では当たり前のように使われる単石ドレッサが、cbn砥石では使用できないボンドがある——これを知らずに試みると、ドレッサを破損させるだけで砥石の目が立たず、時間とコストを無駄にします。

**🔷 レジンボンド（樹脂ボンド：B）**

レジンボンドcbnホイールは、熱硬化性樹脂（エポキシ樹脂など）で砥粒を固めたタイプです。切れ味に優れ、鏡面などの高品位加工に適しています。ビトリファイドに比べてドレッシングの方法が多く、汎用性があります。

最も一般的な方法が**軟鋼法（生材を使ったドレス）**です。軟鋼（生材）や粘りのある SUS（ステンレス）をワークとして実際に研削することで、砥石面のボンドが削られて砥粒が露出し、目立てが完成します。平面研削盤でSUSを使う場合、SUSは磁性がないためバイスで固定します。

もう一つの方法が**WAスティック（ホワイトアルミナ スティック砥石）またはGCスティック（緑色炭化ケイ素）を使ったドレス**です。スティック砥石を手持ちで、または固定して回転するcbn砥石に当てます。目詰まりを少し解消したい場合や、軽い目立ての場合に有効です。スティックはcbn砥石よりわずかに粒度の粗いものを湿らせて使用するのが効果的です。

**🔷 メタルボンド（金属ボンド：M）**

メタルボンドは、砥粒を金属（銅・コバルト・鉄など）で焼結したタイプです。保持力が最も強く、砥石の形状保持性に優れています。ただし、その分ドレスが最も難しいボンドです。

ツルーイングには**ダイヤモンドツルア（メタルホイール）**が推奨されます。ドレッシングには普通砥石ブロック研削やカップ砥石駆動などの方法が使えますが、軟鋼法は精度・効率の面で劣ります（△評価）。放電ドレッシングを使う高精度な方法もあります。

**🔷 電着ホイール**

電着ホイールは台金にcbn砥粒がメッキで一層固着された構造です。これは**ドレスができません**。切れ味が落ちたら交換または再電着（張り替え）が必要です。ドレスをしようとすると、その一層しかない砥粒層を削ってしまいます。

各ボンドとドレス方法の対応をまとめると、以下の通りです。

| ボンド種類 | 推奨ドレス方法 | NG方法 |
|-----------|--------------|--------|
| ビトリファイド | ロータリドレッサ、ダイヤモンドツルア | 単石ドレッサ（使用不可） |
| レジン | 軟鋼法（生材）、WAスティック | ダイヤモンド単石ドレッサ（使用不可） |
| メタル | ダイヤモンドツルア、普通砥石ブロック研削、放電ドレッシング | 単石ドレッサ（使用不可） |
| 電着 | ドレス不可（交換のみ） | すべてNG |

ボンドによってドレス方法が異なる点が基本です。

ジェイテクトグラインディングツールによる、ボンド別の推奨ドレス方法の詳細な一覧表と技術解説が参考になります。

CBN/ダイヤモンドホイール・普通砥石のツルーイングとドレス方法 | ジェイテクトグラインディングツール（研削砥石メーカーによる技術コラム）

cbn砥石のドレスに使うドレッサの種類と選び方のポイント

ドレッサの選定を誤ると、ドレス作業自体が砥石寿命を縮める原因になります。砥石本体だけでなく、ドレッサの特性も理解しておくことが大切です。

ドレッサには大きく分けて「静止形」と「回転形」の2種類があります。静止形は工具を固定した状態で砥石に当てるタイプ、回転形はドレッサ自体も回転させながら砥石に接触させるタイプです。

**単石ドレッサ（シングルポイントドレッサ）**は、先端にダイヤモンド1粒をセットした鉛筆状の工具です。機械に固定し、砥石軸に対して5〜15度傾けて当て、左右にスライドさせます。傾けるのはダイヤモンド先端が平坦に摩耗するのを防ぐためです。これは普通砥石には非常に有効ですが、前述の通りcbnホイール（ビトリファイド・レジン・メタル）には使用不可です。また、使い続けるうちに先端が丸くなるため、定期的に45度回転させて鋭利な角を当てる管理が必要です。

**多石ドレッサ（マルチポイントドレッサ）**は、複数のダイヤモンドを並べた板状のドレッサです。接触面積が広く安定したドレッシングができ、量産加工向きです。インプリドレッサも多石ドレッサの一種で、単石ドレッサより送り速度を2〜4倍に高速化できます。cbnホイールの簡易ドレッシングや汎用研削盤での使用に適しています。

**ロータリドレッサ**は、ダイヤモンドが埋め込まれた円盤状の工具で、ドレッサ自体を回転させながら砥石に接触させます。特にビトリファイドcbnホイールのツルーイング・ドレッシングに最も推奨される方法です。複雑な形状の砥石を高精度で短時間に成形できるため、自動化ラインでも広く使われます。送り方向には「アップカット（同方向回転）」と「ダウンカット（逆方向回転）」の2種類があり、ビトリファイドホイールのプランジ方式ではダウンカットが推奨されています。

**WAスティック・GCスティック砥石**は、ホワイトアルミナやグリーンカーバイドの棒状砥石で、主にレジン・メタルボンドcbnホイールのドレッシング（目立て・目詰まり解消）に使われます。手持ちで使えるため簡便で、軽い目立てに向いています。湿らせて使うとより効果的です。

ドレッサを選ぶ際の判断基準は3つです。1つ目は「砥石のボンド種類」（前述のNG表を確認）、2つ目は「ドレスの目的」（ツルーイングかドレッシングか、またはその両方）、3つ目は「生産量と自動化の必要性」（量産なら高精度なロータリドレッサ、個別対応なら手動スティック）です。

適切なドレッサの取り付け角度は10〜15度が推奨されています。取り付け位置のズレや固定不良は、ビビリ音・研削焼け・砥石の片減りの直接原因になります。固定には剛性のあるホルダーを使い、作業中に「火花の偏り」や「音の変化」を感じたら、まずドレッサの取り付け状態を確認する習慣をつけておきましょう。

ドレッサの種類・使い方・選び方を体系的に解説した情報です。

ドレッサとは？砥石加工に必要な種類・使い方・選び方を徹底解説 | ニートレックス（研削ホイール・ドレッサ専門メーカーによる解説）

cbn砥石のドレス条件の設定方法と研削品質への影響

ドレッサの種類を正しく選んだとしても、条件設定を誤ると品質が安定しません。ドレス条件は主に「切込み量」と「ドレッシングリード（送り速度）」の2つで決まります。この2つを調整することで、砥石の切れ味と仕上げ面粗さをコントロールできます。

**切込み量について**を理解することが先決です。切込み量を小さくすると、砥粒の先端が滑らかな形状に整えられ、ワークの仕上げ面粗さが細かくなります。一方、切れ味は低下し、消費電力が上昇します。切込み量を大きくすると、大きな切れ刃が形成されて切れ味が向上しますが、砥粒の脱落が起きやすく、粗面になります。ノリタケの技術資料によると、ビトリファイドcbnホイールでの推奨切込み量はφ1〜7μmが一般的です。1μmというのは髪の毛の太さ（約80μm）のおよそ80分の1に相当する非常に微細な量です。この繊細さがcbn砥石ドレスの難しさでもあります。

**ドレッシングリード（送り速度）について**、速い送りでは砥石面が荒れて切れ味が向上し、遅い送りでは砥石面が滑らかになって仕上げ面が細かくなります。推奨される送り量の目安は、砥石1回転あたり砥粒径の1/2〜1/5程度です。粒度と砥粒径の関係は「平均砥粒径（µm）＝ 15000 ÷ 粒度」という式で算出できます。例えば#120の砥石なら平均砥粒径は約125µm、推奨送り量は62.5〜25µm/r.o.w.となります。

| 目的 | 切込み量 | ドレッシングリード |
|------|---------|------------------|
| 切れ味向上（能率重視） | 大きめ | 速め（1/2程度） |
| 仕上げ面改善（精度重視） | 小さめ | 遅め（1/5程度） |

ドレス条件が仕上げ面に与える影響は想像以上に大きいです。同じ砥石でもドレス条件を変えるだけで、消費電力と表面粗さの双方が大きく変化することがノリタケの研究データでも実証されています。

レジンボンドcbnホイールのドレッシング開始時には、推奨切込み量の1/3〜1/2程度から始め、異音がなければ推奨値まで徐々に増やしていくのが安全な手順です。いきなりフルの切込み量で始めると、砥石への過大なストレスが生じることがあります。

ドレス後に砥石面に「叩き模様」や「送りマーク」が見られる場合は、再度ドレッシングが必要なサインです。こうした表面の乱れが残ったまま加工を再開すると、ワークの表面品位に悪影響を与えます。

また、cbn砥石を使用する際の研削液（クーラント）選定もドレス頻度と寿命に関わります。cbn砥粒は高温のアルカリ水溶液と反応する性質があるため、原則として**油性クーラント**の使用が推奨されます。水溶性クーラントを使う場合は、アルカリ性が強すぎない製品を選ぶことが重要です。クーラントの選定ミスはcbn砥石の急激な摩耗につながります。

cbn砥石のドレス頻度とドレスインターバル管理で生産コストを下げる独自視点

「cbn砥石はとにかく頻繁にドレスしておけば安心」と考えている方は少なくありません。しかし実は、ドレスのしすぎも問題です。これは多くの現場で見落とされているポイントです。

cbn砥石の最大の特長の一つが、**圧倒的に長いドレスインターバル**です。一般砥石からビトリファイドcbnホイールに切り替えた事例では、ドレスインターバルが8個→480個へと60倍に延びたデータがあります（ニートレックス社の事例）。これは、ドレスの手間を大幅に省けるだけでなく、加工ラインの自動化・無人化にも直結します。

逆に言えば、不必要に高頻度でドレスを行うと、それだけ砥粒層を消耗させることになります。砥粒層の厚みは数ミリ程度しかないため、無駄なドレスは直接的に砥石寿命の短縮につながります。cbn砥石は高価な工具であるため、この差は数万円規模のコスト差になることもあります。

ドレスインターバルの管理で重要なのが、「砥石の状態変化を正しく読む」ことです。以下のサインがドレスのタイミングの目安になります。

- 🔴 **研削焼け・変色**：ワーク表面が焼けた色に変わる → 目詰まりや目つぶれのサイン
- 🟡 **ビビリ音・振動**：加工中に異常な振動や音が出る → 砥石面の乱れのサイン
- 🟡 **寸法ばらつきの増大**：加工後の寸法が安定しなくなる → 振れ・形状崩れのサイン
- 🟢 **消費電力の上昇**：研削盤の負荷電流計が上がる → 切れ味低下のサイン

これらのサインが出る前の「予防的ドレス」も大切ですが、その間隔は実際の加工データをもとに決定するのが理想です。加工した本数や時間を記録し、ドレスインターバルを数値で管理する習慣をつけることが、cbn砥石の性能を最大限に引き出す鍵です。

ドレスインターバルを最大化するためのもう一つのアプローチが、「ドレッサと砥石のセット選定」です。例えば、ビトリファイドcbnホイールとダイヤモンドツルアを同じメーカーで統一することで、砥石性能が最大限に発揮されます。ジェイテクト社の「削楽〜SAKURA〜」と「タフプレミアムTi」の組み合わせ事例では、消費電力約10%低減・粗さ維持性3倍向上が報告されています。

量産ラインでドレスインターバルを科学的に管理した い場合、研削盤の電力モニタリングや表面粗さ計の定期測定が有効です。砥石の状態変化を数値で追うことで、感覚頼りの管理から脱却できます。これが生産コストの継続的な改善につながります。

ドレスインターバルとcbnホイールへの切り替えによる生産性向上の具体的な事例データが参照できます。

CBNホイールとは｜CBNホイールの種類・特長・事例 | ニートレックス（ドレスインターバル60倍の事例データあり）

cbn砥石のドレスで起きやすいトラブルと現場での対処法

正しい方法を理解していても、実際のドレス作業では予期しないトラブルが発生することがあります。よくあるトラブルとその原因・対処法を把握しておくことで、不良を早期に発見できます。

**トラブル① 研削焼けが止まらない**

ドレス後も研削焼けが続く場合、考えられる原因は大きく3つです。まず「ドレッシングリードが遅すぎる」ことで切れ味が悪くなっているケースです。送り速度を速めることで切れ味が回復します。次に「クーラントの量・方向が不足」しているケースです。ノズルの位置と流量を見直し、研削点に確実に当たるようにします。もう一つは「ドレスアウトタイム（スパークアウト）が長すぎる」ことで砥石が熱を持つケースです。これらは互いに絡み合っていることも多いため、一つずつ条件を変えて確認します。

**トラブル② 送りマーク・叩き模様が砥石面に残る**

ドレス後の砥石面に規則的な模様が残っている場合、ドレッサの取り付け剛性が不足している可能性があります。ドレッサホルダーの固定をより強固にし、ビビリが出ないよう締め付けを確認します。また、ドレッサ先端が摩耗して平らになっている場合も同様の模様が出ます。単石ドレッサなら定期的に45度回転させて鋭利な角を当てるのが対策です。叩き模様が残っている状態で加工を再開すると、ワークにそのパターンが転写されます。これは品質トラブルに直結します。

**トラブル③ ドレス後すぐに切れ味が落ちる**

ドレス直後は正常だったのに、数個加工しただけで切れ味が落ちる場合、「目詰まりしやすい材料を加工している」か「クーラントが適切でない」ことが主な原因です。アルミニウムや銅などの非鉄金属は特に目詰まりしやすい材料です。cbn砥石は基本的に鉄系材料向けであり、非鉄金属の研削には粒度の見直しや別の砥石選定を検討します。それでも改善しない場合は、ドレッシングリードを速くして開気孔を増やす（チップポケットを広げる）調整が有効です。

**トラブル④ スティック砥石によるドレス後に砥石面が荒れすぎる**

レジンボンドcbnホイールにWAスティックを使う場合、スティック砥石の粒度が粗すぎると砥石面が過度に荒れます。仕上げ加工用の砥石には、砥石の粒度に対して1〜2番手粗い程度のスティックを選びましょう。また、スティックを乾燥したまま使うと引っかかりが強く、均一なドレスができません。必ず湿らせてから使用するのが原則です。

ドレスのトラブルは加工品質に直結するため、異常を感じたら早めに原因を特定することが大切です。

研削加工のトラブルシューティング（焼け・ビビリ・ドレス条件不適合の原因と対策）を体系的に確認できます。

研削加工のトラブルシューティング | ジェイテクトグラインディングツール（現場対応のチェックリスト形式で参照しやすい）
