バニシング加工の特徴とメリット：表面硬化と面粗度向上の技術
バニシング加工の基本原理から応用技術まで詳しく解説します。ローラーとダイヤモンドによる表面仕上げの違いや、面粗度向上のメカニズム、従来の研磨との比較など実務に役立つ情報が満載。あなたの工場でバニシング加工を導入すべき理由とは？
バニシング加工は、金属製品の表面を塑性変形させることで滑らかな仕上げを実現する加工方法です。この工法は、旋削加工など切削工程の後に残る微細な凹凸（挽き目）を物理的に押しつぶすことで表面粗さを改善します。

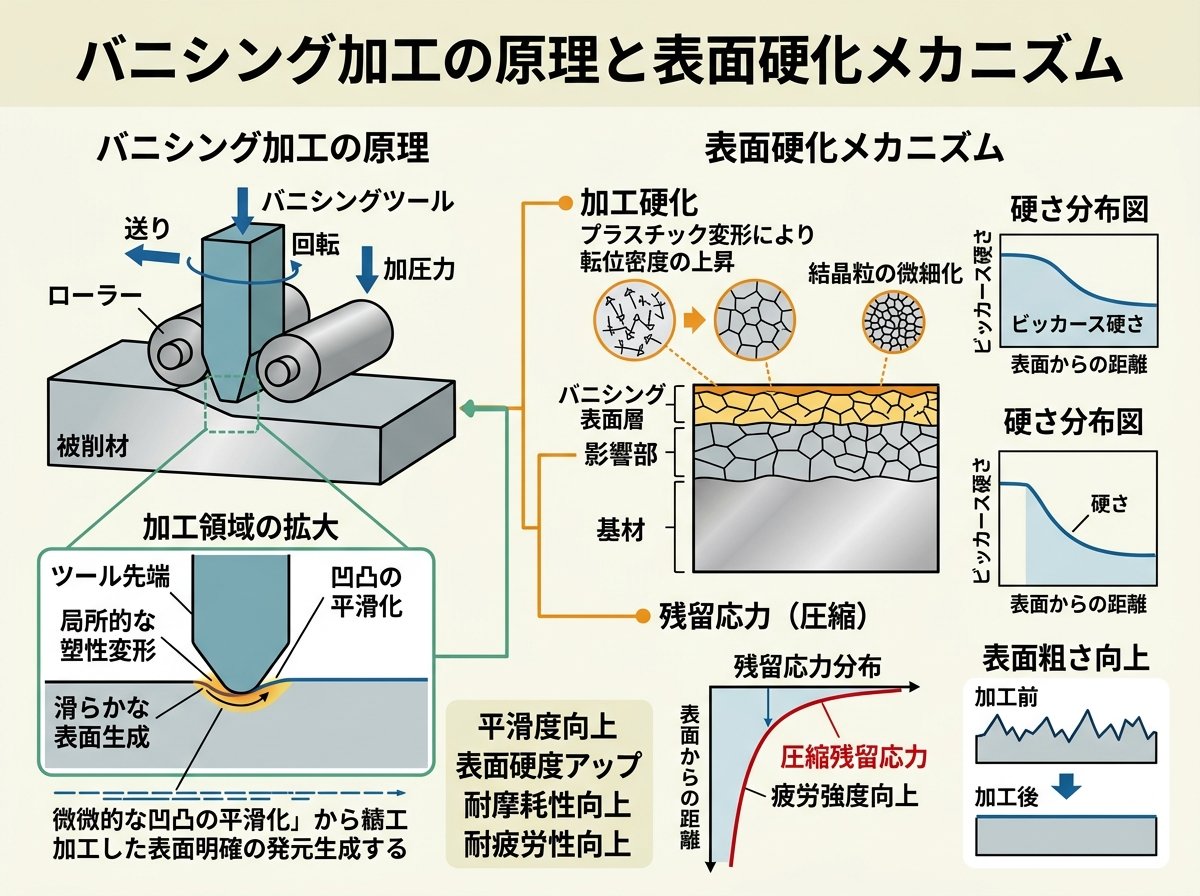

バニシング加工のメカニズムを簡単に説明すると、硬い工具（ローラーまたはダイヤモンド）をワーク表面に一定の圧力で押し当て、表面の「山」の部分を「谷」に移行させることで全体的な凹凸を減少させます。この過程で金属が塑性変形し、表面層の組織が緻密化します。
表面硬化のメカニズムとしては、塑性変形による「冷間加工硬化」が挙げられます。バニシング加工された表面層は圧縮応力が加わることで分子密度が高まり、結果的に硬度が増します。通常、表面から0.01mm〜0.3mm程度の深さまで硬化し、元の材料によって硬度上昇率は異なりますが、概ね15%〜30%程度の硬度向上が期待できます。
バニシング加工の特徴として重要なのは、これが「除去加工」ではなく「変形加工」である点です。研磨や研削と異なり、材料を削り取るのではなく、既存の材料を再分配するため、寸法変化が最小限に抑えられます。ただし、変形量は一般的に3-5μm程度とされており、大きな形状修正には不向きです。
また、バニシング加工によって表面の微細な気孔（ポロシティ）が減少するため、耐腐食性も向上します。さらに、表面が滑らかになることで摩擦係数が低下し、摺動部品の耐摩耗性向上にも効果があります。

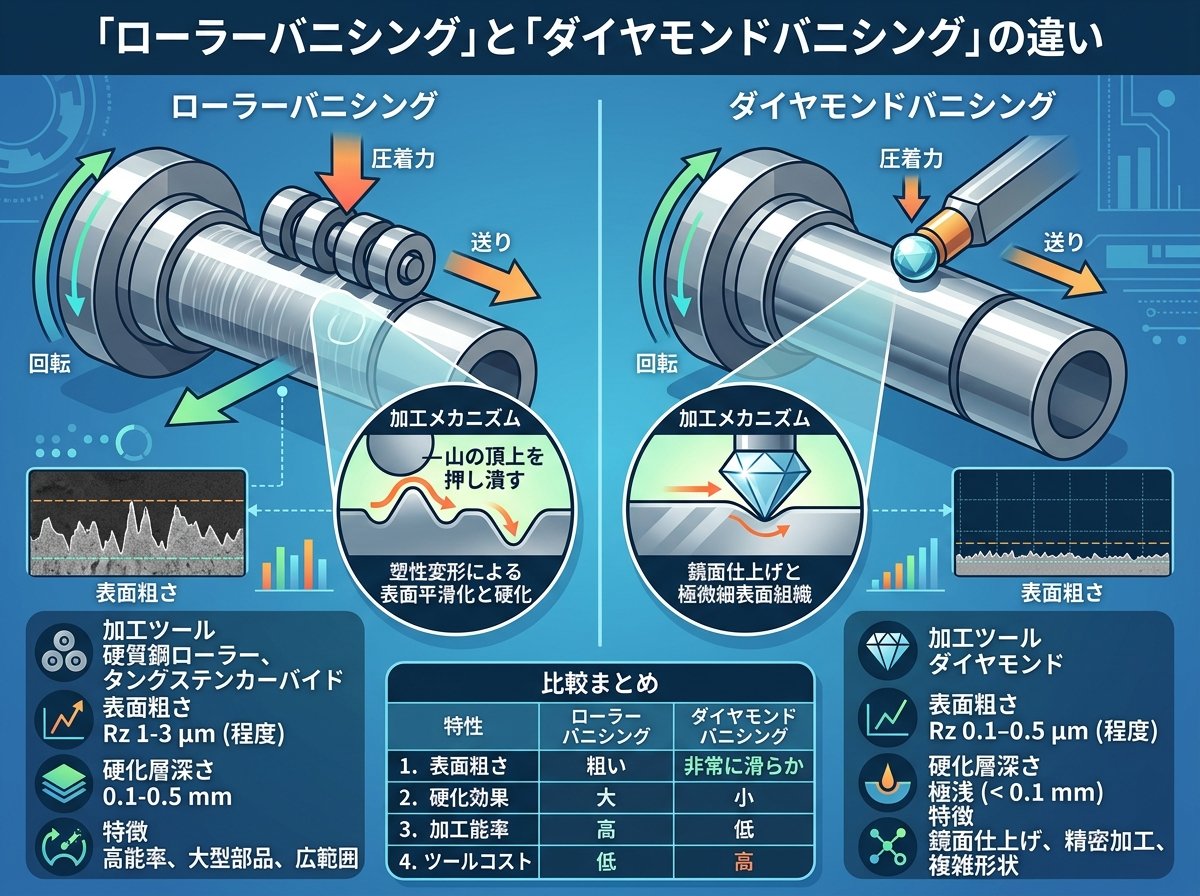

バニシング加工には主に「ローラーバニシング」と「ダイヤモンドバニシング」の2種類があり、それぞれ特性と適用範囲が異なります。
【ローラーバニシング】
ローラーバニシングは、硬質の金属ローラーを使用してワーク表面を加工します。ローラーは回転しながらワークに接触するため、摩擦が少なく滑らかな動きで加工できます。このタイプの特徴として以下が挙げられます。
ローラーバニシングは旋削加工後の挽き目の山部分に硬いローラーを押し付けることで谷部へ移行させ、表面の凹凸を小さくする工法です。面粗度を大幅に改善できる点が最大のメリットで、条件によっては90%以上の粗さ低減が実現します。
【ダイヤモンドバニシング】
ダイヤモンドバニシングは、単結晶ダイヤモンドを使用した工具でワーク表面を加工します。ダイヤモンドの非常に高い硬度を活かした特徴があります。
ダイヤモンドバニシングツールは、先端のダイヤモンドと加工に適切な圧力を保つスプリング機構を組み合わせた構造になっています。ダイヤモンドの硬度と耐摩耗性を活かし、効率的な面粗度向上が可能です。
両者の選択については、ワークの形状や材質、要求される仕上げ精度などを考慮して決定する必要があります。一般的に、複雑な形状や曲線部分にはローラーバニシングが適しており、直線的な外径・内径の精密加工にはダイヤモンドバニシングが向いています。また、特に高硬度材の加工ではダイヤモンドバニシングの方が優位性があります。

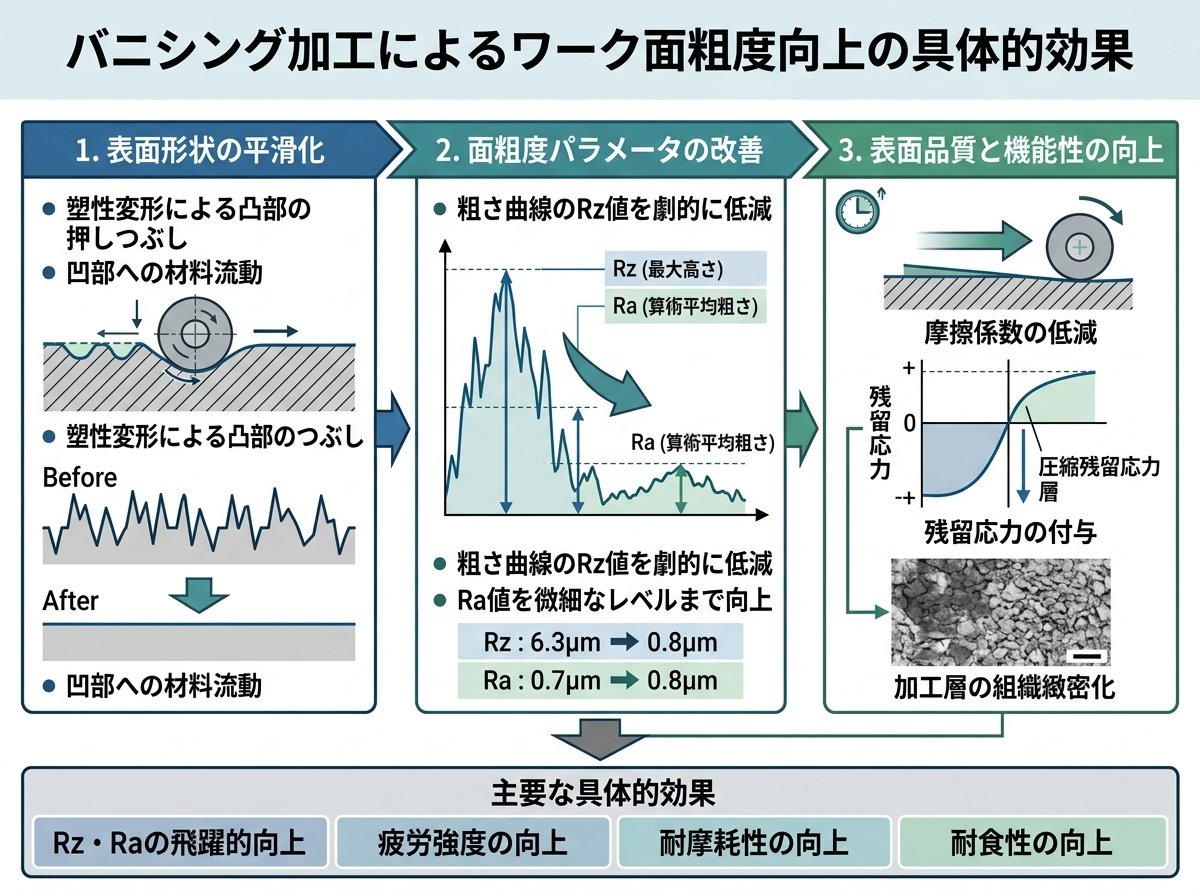

バニシング加工は、ワーク表面の面粗度を劇的に向上させる効果があります。具体的にどのような変化が生じるのか、数値と事例で見ていきましょう。
【面粗度向上の数値的効果】
バニシング加工前後の面粗度変化は、加工条件や材質によって異なりますが、一般的には以下のような改善が期待できます。
つまり、最適な条件下では元の表面粗さの80〜90%が改善されることになります。これは従来の研磨工程に匹敵する仕上げ面品質を、より短時間で達成できることを意味します。
【表面性状の変化】
バニシング加工によって表面性状がどのように変化するかを理解することも重要です。
【実際の効果例】
実際の製造現場では、以下のような効果が報告されています。
バニシング加工による面粗度向上の効果は、単なる美観性の向上だけでなく、部品の機能性や耐久性の向上にも直結する重要な要素と言えます。
バニシング加工と従来の研磨工程には明確な違いがあり、それぞれに長所・短所があります。ここでは両者を比較し、適切な使い分けについて解説します。
【基本的な加工原理の違い】
バニシング加工。
研磨加工。
【仕上げ面の特性比較】
以下の表で両加工方法による仕上げ面の特性を比較します。
| 特性項目 | バニシング加工 | 研磨加工 |
|---|---|---|
| 面粗度改善 | Ra 0.2〜0.4μm程度 | Ra 0.05〜0.4μm程度 |
| 表面硬度 | 15〜30%向上 | 変化なし〜わずかに低下 |
| 表面残留応力 | 圧縮応力（疲労強度向上） | 引張応力の場合あり |
| 表面模様 | 塑性痕（シマ状）が残る | 研削痕に変わる |
| 形状修正能力 | 低い（3〜5μm程度） | 高い（任意の除去量設定可能） |
| 表面反射性 | 中程度（半鏡面） | 高い（完全鏡面可能） |
【加工効率と経済性】
バニシング加工の利点。
研磨加工の利点。
【適切な使い分け】
バニシング加工は以下のような場合に特に効果的です。
一方、以下のような場合は研磨加工が適しています。
実際の生産現場では、バニシング加工を研磨の前工程として位置づけ、バニシングで面粗度を大幅に向上させた後、最終仕上げとして軽い研磨を行うという組み合わせが効率的であることが多いです。これにより研磨工程の時間が大幅に短縮でき、トータルの生産効率向上につながります。
バニシング加工技術は進化を続けており、従来では対応が難しかった高硬度材への適用や、新たな産業分野への展開が進んでいます。ここでは最新の応用例と将来展望について解説します。
【高硬度材へのバニシング技術】
従来のバニシング加工は比較的軟質な材料に適用されることが多かったですが、技術の進歩により、HRC60程度までの高硬度材にも対応可能になってきています。特にダイヤモンドバニシングツールの進化により、以下のような硬質材料への適用事例が増えています。
高硬度材へのバニシング適用のメリットとしては、研削後の残留応力緩和や微細な表面クラックの修復効果も注目されています。特に精密金型や高負荷部品では、表面品質向上と疲労強度向上の両立が実現でき、部品寿命の大幅な延長につながるケースが報告されています。
【新たな産業分野への応用】
バニシング加工の応用範囲は拡大しており、以下のような産業分野での活用が進んでいます。
【将来技術の展望】
バニシング加工は今後も進化を続けると予想され、以下のような技術トレンドや研究開発が注目されています。
また、DX（デジタルトランスフォーメーション）の流れの中で、バニシング加工のデジタル化も進んでいます。加工時の圧力や振動データをリアルタイムにモニタリングし、品質管理や予知保全に活用する取り組みも始まっています。
バニシング加工は、単なる表面仕上げ技術から、材料の機能性を向上させる「表面機能化技術」へと進化しつつあります。今後も材料工学や機械工学の進歩と連動して、さらなる技術革新が期待される分野と言えるでしょう。
