アウトサート成形とインサート成形の違いと選び方

アウトサート成形とインサート成形の違いを徹底比較

アウトサート成形を「インサート成形の安価な代替品」と思い込んでいると、強度不足で製品がクレームになります。

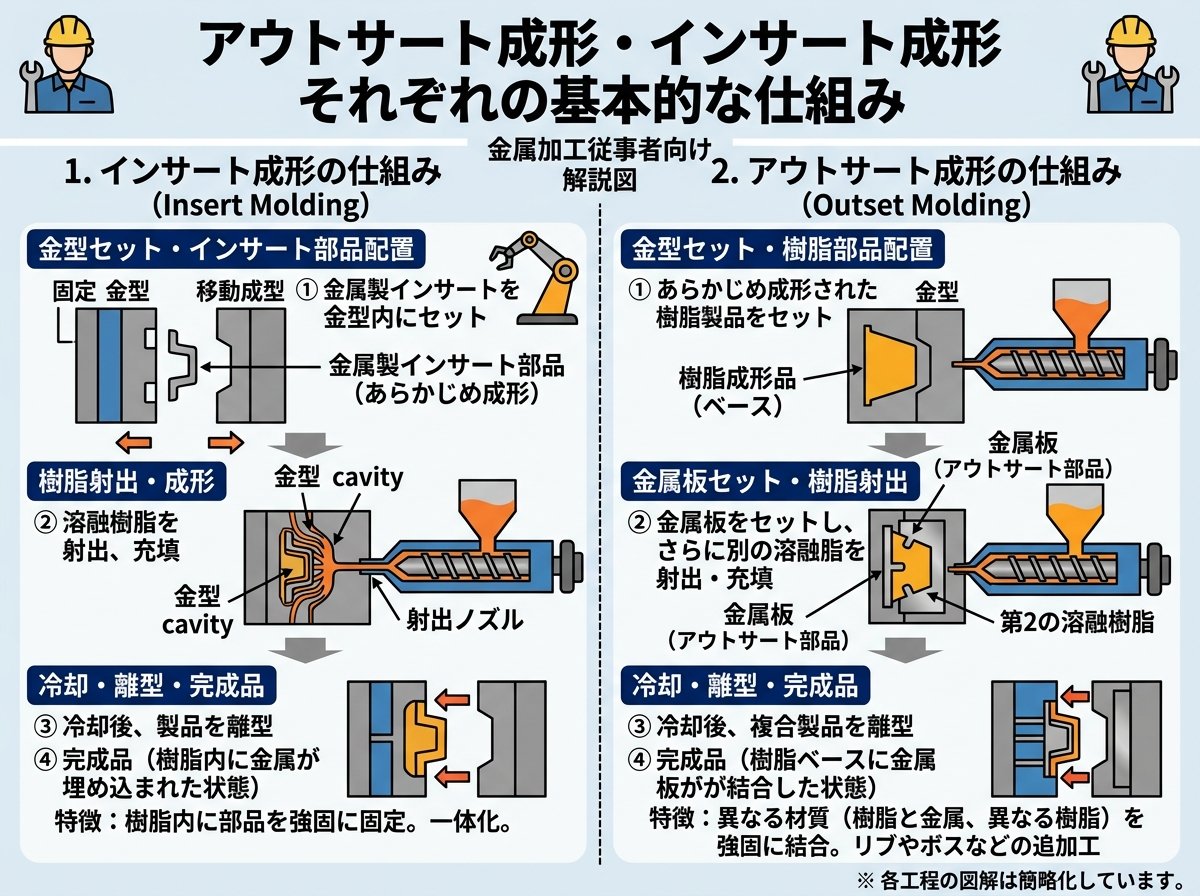

アウトサート成形・インサート成形それぞれの基本的な仕組み

金属加工の現場でよく混同されるこの2つの工法ですが、出発点となる「主役が何か」という考え方が根本的に異なります。

インサート成形とは、あらかじめ用意した金属部品やネジ・ナット・端子などを金型の中にセットし、そこへ溶融樹脂を流し込んで一体化させる成形技術です。樹脂が固まった時点で金属部品は樹脂の「内部」に封じ込められた状態になります。簡単にいえば「金属を樹脂で包み込む」工法です。

一方のアウトサート成形は、まず金属プレートや板金パーツを先に用意し、その金属部品を金型にセットした後で一部に樹脂を流し込む工法です。樹脂はあくまでも「金属の外側に付加される」存在であり、金属が主役です。「樹脂を金属の上に乗せる・組み込む」というイメージが正確です。

つまり、どちらが「主体」かという点が最大の違いです。

| 比較項目 | インサート成形 | アウトサート成形 |
|---|---|---|
| 主役 | 樹脂（金属を包む） | 金属（樹脂を載せる） |
| 成形のタイミング | 金属と樹脂を同時に一体化 | 金属を先に用意→後から樹脂を付加 |
| 使用機械 | 横型・縦型射出成形機 | 主に立型射出成形機 |
| 代表素材 | ナット・ネジ・端子・板金 | 金属シャーシ・フレーム板 |

この違いが理解できると、製品設計の段階でどちらの工法を選ぶべきかがグッと判断しやすくなります。

インサート成形のメリット・デメリットと金属加工現場での位置づけ

インサート成形の最大の強みは「接合強度の高さ」です。溶融した樹脂が金属部品の表面の微細な凹凸にまで流れ込んで固まるため、機械的なかみ合いが非常に強力になります。金属と樹脂の接合強度は概ね20MPa以上とされており、これは1cm²あたり約20kgの力に相当します。振動や衝撃が繰り返しかかる自動車部品や産業機器向けの部品で特に重宝される理由がここにあります。

また、部品を一体成形するため後工程での組立作業が不要になり、生産効率が上がります。大量生産ラインではパーツフィーダーや産業ロボットによる自動化との組み合わせも容易で、品質の均一性も保ちやすいです。

ただし、デメリットも見逃せません。

- **金型コストが高くなりやすい**：インサート品を正確に保持する構造が必要なため、通常の射出成形金型より設計が複雑になり、金型費用が増します
- **1ショットのサイクルタイムが長い**：毎回、金型を開くたびにインサート品をセットする工程が入るため、成形サイクルが長くなりがちです
- **クラック（割れ）リスクがある**：金属と樹脂では熱膨張係数が異なるため、成形後の冷却工程で樹脂にひずみがかかり、割れが発生することがあります
- **リサイクルが困難**：金属と樹脂が一体化しているため、廃棄時の素材分離が難しく、SDGs対応の観点からも課題になるケースがあります

💡 クラック対策として効果的なのは「予熱（プリヒート）」です。インサート金属部品を成形前に80〜120℃程度に温めておくことで、樹脂との温度差を縮め、冷却時のひずみを大幅に軽減できます。

インサート成形の注意点（クラック・割れ対策を含む詳細解説）｜三光ライト工業

アウトサート成形のメリット・デメリットと適した用途

アウトサート成形が選ばれる大きな理由は「設計の柔軟性」と「少量生産に向いている点」です。

金属プレートへの樹脂付加は成形後に実施するため、設計変更が生じた場合でも金型の大幅な作り直しが不要な場合があります。また、熱圧入・圧入・超音波圧入など複数の固定方法を現場の条件に合わせて選べるため、試作段階や小ロット品では非常に柔軟に対応できます。立型射出成形機を使用して金属プレートを金型内に直接置いてから樹脂を流す方法もあり、精度の高い位置決めも可能です。

代表的な用途としては以下が挙げられます。

- オーディオ機器・精密機器の内部シャーシへの樹脂部品付加
- 家電製品のメカニズムベース（大型金属板に複数の樹脂パーツを固定）
- 自動車内装部品の一部（後付け樹脂クリップ・ブラケット）
- 少量生産の産業機器向け部品

一方で、アウトサート成形にも明確なデメリットがあります。

- **接合強度がインサート成形より劣る**：樹脂が金属表面の一部にしか接していないため、インサート成形のような高い一体感は得られません。単純な圧入だけでは外れやすくなるリスクがあります
- **後工程が増える分、工数がかかる**：成形後に別途組み付け作業が発生するため、トータルの工数はインサート成形より多くなりやすいです
- **治具の製作が必要になる場合がある**：金属部品に樹脂パーツを固定するための専用治具が必要となり、追加のコスト・時間が発生することがあります

アウトサートが向いているのは「少量生産」「設計変更が予想される場面」「トータルコストを抑えたい試作品」が原則です。

インサート成形とアウトサートのメリット・デメリット詳細｜射出成形ラボ

コスト・強度・生産量から見た工法選定の判断基準

「どちらが正解か」ではなく「どちらが自分の現場に合っているか」が本質的な問いです。

**生産量で判断する場合**、大まかな目安として月産500個を超えるような量産ロットではインサート成形の自動化投資が回収できる可能性が高まります。逆に数十〜数百個程度の小ロット品では、アウトサート成形や手作業での後加工で初期コストを抑えた方がトータルコストで有利になるケースが多いです。これはちょうど、コピー機の購入とレンタルを比較するような感覚です。

**強度で判断する場合**、振動・衝撃・引き抜き荷重が繰り返しかかる製品（自動車部品・産業機器・医療機器など）はインサート成形一択と考えてよい場面がほとんどです。接合強度が原則です。アウトサート成形の単純圧入は、外れやすいリスクが現実にあります。

**設計変更の可能性で判断する場合**、試作中や設計が確定していない段階では、アウトサートの柔軟性が活きます。インサート成形は金型を作り込んでしまうと、変更のたびに数十万円規模の金型修正費がかかる可能性があるためです。

以下に選定フローをまとめます。

| 条件 | 推奨工法 |
|---|---|
| 月産1,000個以上の量産 | インサート成形（自動化との組み合わせを検討） |
| 月産100個以下の小ロット | アウトサート成形または手作業での後加工 |
| 高い接合強度が必要（車載・産業機器） | インサート成形 |
| 試作・設計変更が頻繁に発生 | アウトサート成形 |
| 大型金属フレームに複数の樹脂部品を付加 | アウトサート成形 |
| 防水・気密性が要求される | インサート成形（ただし設計・材料の精度管理が必要） |

コストと品質のバランスを取るために、まず「生産量」「要求強度」「設計変更の可能性」の3点を整理してから成形メーカーに相談するのが最短ルートです。

インサート成形とアウトサート成形の違い・選び方（日進工業）｜Mepoo技術情報

金属加工現場だからこそ知っておきたい「熱膨張係数の差」という落とし穴

金属加工の経験が豊富な技術者が、インサート成形に初めて踏み込むときに見落としがちな盲点があります。それが「熱膨張係数の差による成形後のクラック」という問題です。

金属と樹脂では、温度変化に対する膨張・収縮の比率が大きく異なります。たとえば一般的なエンジニアプラスチック（ナイロン系）の線膨張係数は約80×10⁻⁶/K程度ですが、鉄鋼系金属は約11〜13×10⁻⁶/K程度です。つまり樹脂は金属の約6〜7倍も温度変化で膨張・収縮します。成形直後は高温で両者がぴったり一体化していても、室温まで冷える過程で樹脂が金属より大きく収縮しようとするため、境界付近に強いひずみが生まれます。これが積み重なるとクラックや割れに至ります。

この問題への対応策は3つあります。

- **インサート品の予熱（プリヒート）**：金属部品を成形前に温めておくことで、成形時の温度差を縮小し冷却ひずみを軽減します
- **樹脂グレードの選定**：靭性（粘り強さ）の高い樹脂グレード（例：ゴム強化グレードのPAやABS）を選ぶことで、クラックへの耐性が上がります
- **樹脂肉厚の均一化**：インサート金属周辺の樹脂肉厚が不均一だと、特定箇所に応力が集中しやすくなります。均一な肉厚設計が基本です

これはインサート成形特有のリスクであり、通常の切削加工や板金加工の常識からは見えにくい落とし穴です。材料選定の段階から意識しておくことが、後工程での損失を防ぐ鍵になります。

アウトサート成形の場合はこのクラックリスクが相対的に低い傾向にありますが、代わりに「接合強度の経時劣化」という別の問題に注意が必要です。熱圧入で固定した場合でも、長期の使用や繰り返し荷重により徐々に保持力が低下するケースがあります。抜け強度の設計値を確認してから工法を選定することが重要です。
