カットオフ値λcを1段階間違えるだけで、RaやRzの数値が2倍以上変わることがあります。
表面粗さの測定を行うとき、機器が最初に出力するのは「測定断面曲線」と呼ばれる生データです。この曲線には、ノイズのような極めて短い波長の振動から、部品の反りのような長い波長の形状まで、あらゆる成分が混在しています。そのまま数値化しても評価に使えないため、フィルタリングによって目的の成分だけを取り出す処理が必要になります。

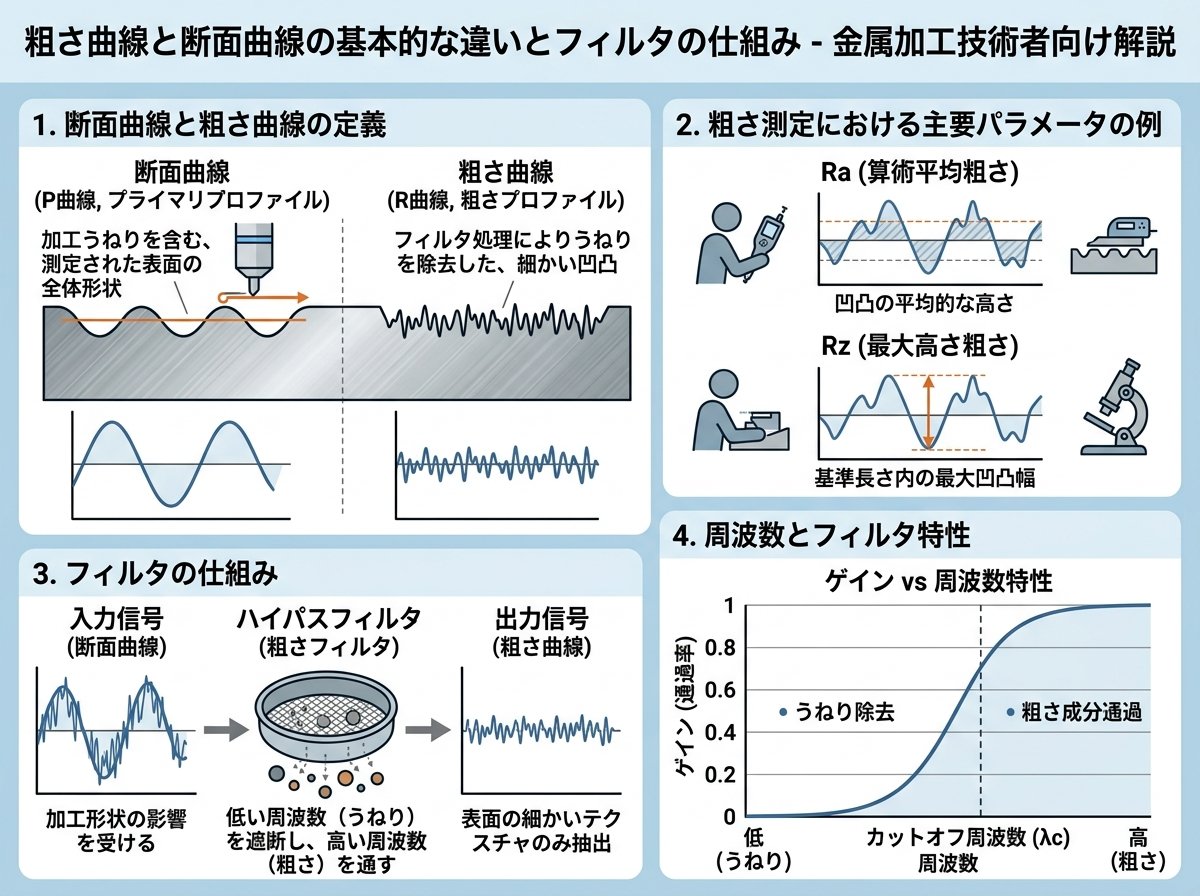

「断面曲線(Primary profile)」は、この測定断面曲線に対してカットオフ値λs(ラムダエス)の**低域フィルタ**を適用した曲線です。λs = 2.5 μm の場合、2.5 μm以下の非常に短い波長成分(主に測定ノイズ)を取り除いた状態になります。つまり、断面曲線は「測定ノイズだけを除いた、ほぼ生に近い形状」と考えると分かりやすいです。
一方「粗さ曲線(Roughness profile)」は、断面曲線をさらに処理して得ます。カットオフ値λc(ラムダシー)の**高域フィルタ**をかけることで、λcより長い波長成分(うねりや形状誤差)を取り除きます。結果として、λsからλcの間の波長帯域だけに注目した曲線が粗さ曲線です。切削や研削によって生まれた微細な山・谷のパターンが、粗さ曲線には凝縮されています。
まとめると、断面曲線と粗さ曲線の違いはフィルタの段数と目的が原則です。
| 曲線名 | 適用フィルタ | 除去される成分 | 残る波長帯 |
|--------|------------|--------------|-----------|
| 測定断面曲線 | なし | — | すべて |
| 断面曲線(P曲線) | λsフィルタ(ローパス) | 短波長ノイズ | λs以上すべて |
| 粗さ曲線(R曲線) | λs+λcフィルタ | ノイズ+うねり | λsからλcの間 |
| うねり曲線(W曲線) | λc+λfフィルタ | ノイズ+粗さ | λcからλfの間 |
金属加工の現場で最も使われるのが粗さ曲線です。Ra(算術平均粗さ)やRz(最大高さ粗さ)は、この粗さ曲線から計算される値であり、断面曲線から直接求められるわけではありません。この点を誤解している方が現場でも少なくありません。
参考:表面粗さの基礎知識(ミツトヨ)―JIS B 0601:2013に基づく輪郭曲線の種類とパラメータ定義が詳しく解説されています。
https://www.mitutoyo.co.jp/about-metrology/knowledge/roughness/
粗さ曲線を取り出すために欠かせないのが、カットオフ値λcの設定です。これを誰でも迷わず決められるよう、JIS B 0633:2001(ISO 4288:1996に対応)が基準を提供しています。
λcの決定は「Raの予想値」または「Rzの予想値」を起点に行います。以下の表はその対応関係です。
| Ra の範囲(μm) | Rz の範囲(μm) | λc(mm) |
|----------------|----------------|---------|
| 0.006 < Ra ≦ 0.02 | 0.025 < Rz ≦ 0.1 | 0.08 |
| 0.02 < Ra ≦ 0.1 | 0.1 < Rz ≦ 0.5 | 0.25 |
| 0.1 < Ra ≦ 2 | 0.5 < Rz ≦ 10 | **0.8** |
| 2 < Ra ≦ 10 | 10 < Rz ≦ 50 | 2.5 |
| 10 < Ra ≦ 80 | 50 < Rz ≦ 200 | 8 |
切削加工や研削加工の面はRaが1 μm前後になることが多く、**λc = 0.8 mm** が適用されるケースが最も一般的です。はがきの横幅(約10 cm)の1/125ほどの長さがフィルタの基準点になるイメージです。
カットオフ値の重要性が伝わりにくいのですが、実際には設定を1段階変えるだけで数値が大幅に変わります。λcを0.8 mmから2.5 mmに変えると、本来除外すべきうねり成分まで粗さに含まれてしまい、Raが実態の2〜3倍の値を示すことも珍しくありません。これは問題ありません、というわけではなく、顧客への検査報告が虚偽になるリスクを孕んでいます。
λsの設定も見落とされがちです。λcが決まるとλsは自動的に決まる仕組みで、λc/λs ≒ 300 という関係があります。ただし、触針の先端半径が2 μmという物理的制約から、λsの下限は2.5 μmに固定されます。2.5 μm以下の凹凸は測定機が物理的に検出できないためです。λcとλsが両端のフィルタとなり、その間の帯域が粗さ曲線という理解が基本です。
参考:線粗さ(JIS B 0601)の用語集(KEYENCE)―断面曲線・粗さ曲線・カットオフの定義が一覧できます。
https://www.keyence.co.jp/ss/products/microscope/roughness/line/glossary.jsp
JIS B 0601:2001の改正以降、表面粗さのパラメータ記号には「どの曲線から求めたか」が明示されるようになりました。これが R・P・W(さらに三次元はS)という接頭文字の違いです。
- **R系(粗さ曲線パラメータ)**:Ra、Rz、Rq、Rsk、Rku など。もっとも一般的で、図面に表面粗さとして指示されるほぼすべてがこのR系。
- **P系(断面曲線パラメータ)**:Pa、Pz、Pq、Pt など。粗さ+うねりを含む成分を評価する。形状精度の検査や研究用途で登場することが多い。
- **W系(うねり曲線パラメータ)**:Wa、Wz など。大きな波状起伏を定量化したいときに使う。
現場でよく混乱するのが、RzとPzです。どちらも「最大高さ」を表しますが、Rzは粗さ曲線由来、Pzは断面曲線由来です。Pzはうねり成分も含むため、同じ面を測定してもPz ≥ Rz という関係が成立します。同じ面なのにPzがRzを大きく上回る場合は、うねり成分が支配的であることのサインです。
P系パラメータが実際に役立つ場面として、「鋳肌(鋳造面)」の評価があります。鋳肌のように周期性が低く、うねりと粗さが混在した表面では、粗さ曲線だけでは実態を反映できない場合があります。そのような面では断面曲線から得るPt(最大断面高さ)を使うほうが実用的な評価が可能です。
これが条件です――R系を使うのか、P系を使うのかは、「何を評価したいか」によって決まります。
摩擦特性や密着性を評価したい場合はRa・Rz、形状精度の全体的な確認にはPt・Pz、工具振動や機械の剛性不足に起因するうねりを確認したいならWa・Wzというように、目的に応じて使い分ける意識が品質管理の精度を高めます。
参考:かなり奥が深い!表面粗さパラメータの基礎(d-monoweb)―各パラメータの計算式と曲線の関係が図解で解説されています。
https://d-monoweb.com/expert_column/surface-roughness-parameter/
見落とされやすいのが、粗さ曲線と断面曲線では「評価に使う長さの考え方」が異なる点です。現場の計測担当者であっても、ここを混同しているケースは決して少なくありません。
粗さ曲線の評価では、まず「基準長さ(lr)」という単位区間を設定します。これはカットオフ値λcと同じ長さです。そして、標準的な評価では基準長さを5つ並べた「評価長さ(ln = 5lr)」で粗さを測定します。Ra = 0.1〜2.0 μmの場合、λc = 0.8 mm、評価長さは 0.8 × 5 = **4 mm** となります。A5用紙の短辺(約14.8 cm)の約1/37に相当する長さを5区間測定するイメージです。
一方、断面曲線の評価長さは基準長さを使いません。断面曲線の基準長さ=評価長さそのものと定義されており、評価する面の全長を対象にすることが多い点が異なります。
この違いが実務上問題になるのは、測定機のカットオフ設定を誤って「断面曲線モード」で計測してしまったときです。評価長さの定義が変わるため、得られた数値は粗さ評価には使えなくなります。測定機の設定画面を確認せずに慣れた操作で進めてしまうと、正しい粗さ曲線パラメータが得られていない可能性があります。これは使えそうです。
また、JIS B 0601:2001からの大きな変更点として、従来は「評価長さ全体の平均値」でRaを計算していたのに対し、現行規格では「基準長さごとに個別の値を求める」手順が規定されました。測定機が古い(1994年以前の設計ベース)場合、パラメータの算出方式が異なり、現行JISの値と一致しないことがある点も注意が必要です。
参考:JIS B 0601-1994とJIS B 0601-2001の違い(KEYENCE 粗さ入門.com)―旧規格と新規格のパラメータ差異が表でまとめられています。
https://www.keyence.co.jp/ss/products/microscope/roughness/line/difference.jsp
実際の計測現場では、断面曲線と粗さ曲線の違いを理解していても、設定操作のミスで誤った数値を使い続けてしまうことがあります。意外ですね。これらのミスは品質トラブルの原因になり、クレームや手直し工数の増加に直結します。
**よくあるミス① カットオフ値が初期設定のまま固定されている**
触針式粗さ計の多くはλc = 0.8 mm がデフォルトです。これが切削・研削面の標準値と一致しているため問題ないように見えますが、Ra ≧ 2 μm の粗い面(鋳物やショットブラスト面など)を測定する際に設定を変更せずにいると、正しい基準長さが適用されません。粗い面でλc = 0.8 mm のままだと、適切な評価長さが確保されず過小評価になる場合があります。
**よくあるミス② 断面曲線のPt値を粗さの代わりに報告してしまう**
「最大高さ」を測ってほしいという指示に対し、Rzではなく誤ってPt(断面曲線の最大断面高さ)を読み取ってしまうケースがあります。Ptはうねり成分を含むため、Rzより大きな値になります。図面がRz指示であればRzで検査するのが原則です。
**よくあるミス③ 加工目に対して平行方向に測定している**
Ra・Rz などの粗さパラメータは、加工目(ツールマーク)に対して直角方向に測定するのが原則です。旋盤加工面を旋削方向と平行に測ると、実際の粗さより著しく低い値が出てしまいます。「合格ラインをクリアしたのに顧客クレームが届いた」という事例の原因がここにある場合もあります。
**よくあるミス④ 触針の摩耗を見落としている**
触針先端(通常2 μm径)が摩耗して丸くなると、深い谷に針が届かなくなります。RaはRzほど変化が出ないため摩耗に気づきにくく、「Raは合格、でも表面はザラザラ」という矛盾が起きます。始業時に粗さ標準片で校正する習慣が、この問題を防ぐ唯一の確実な対策です。
これらの現場ミスを防ぐ手段として、測定条件を標準化した「測定手順書」を職場ごとに作成しておくことが効果的です。λcの選択根拠、測定方向、評価長さ、校正頻度を一枚の書式にまとめておくだけで、担当者が変わっても同じ条件で測定でき、再現性ある品質管理が実現できます。
参考:表面粗さ計の値が安定しない原因と対策(monoto.co.jp)―カットオフ値・触針摩耗・測定方向など現場でよくある測定ミスのQ&Aをまとめています。
https://monoto.co.jp/faq-roughness-167/
一般に「Ra値が低いほど摺動(しゅうどう)性能が高い」と信じられがちです。しかしこの考え方は、粗さ曲線だけを見ている限定的な判断に過ぎず、表面の機能的な振る舞いを正確に反映していない場合があります。これは使えそうです。
表面が機能する際に重要なのは、Raという「平均値」ではなく、表面の山と谷の「形状の偏り(非対称性)」です。この偏りを数値化するのが粗さ曲線パラメータの **Rsk(スキューネス)** です。
- Rsk < 0(マイナス):谷が深く、山が平らな形状 → 潤滑油が谷に溜まりやすく、油膜保持性が高い。エンジンシリンダーのホーニング仕上げは意図的にRskをマイナスに設定しています。
- Rsk > 0(プラス):山が鋭く飛び出た形状 → 初期なじみ時に山が削れやすく、摩耗が早い。
Ra = 0.4 μm の面が二枚あったとして、一方はRsk = −0.8(谷が深い良好な面)、もう一方はRsk = +0.8(山が鋭い危険な面)だとすれば、摺動寿命は大きく異なります。Ra値だけを見て「同じ品質」と判断すると、現場で深刻な問題に発展する可能性があります。
断面曲線を使ったPt・Pz値の評価も、ここに絡んできます。摺動部品の場合、うねりが大きい(Wz が高い)と接触面積が部分的に偏り、局部的な面圧上昇が摩耗加速の引き金になります。これは粗さ曲線のRzだけを確認していては見落とします。
部品の機能要件によっては、Ra・Rzだけでなく Rsk・Rku(クルトシス)・RSm(粗さ曲線要素の平均長さ)などのパラメータを組み合わせることが、不良品を出さない設計・検査体制の構築につながります。ミツトヨやキーエンスの最新触針式粗さ計では、これらのパラメータをワンタッチで測定・出力できるため、パラメータの種類を増やすことによる工数増加は最小限に抑えられます。つまりRaとRzだけが粗さ評価の全てではありません。
参考:表面粗さ測定―パラメータについて(エビデント)―Rsk・Rkuを含む全パラメータの定義と使い分け解説が掲載されています。
https://evidentscientific.com/ja/applications/metrology/surface-roughness-measurement-portal/parameters
