zrnコーティングの特徴と工具選定・用途を徹底解説

アルミ加工でTiNコーティング工具を使うと、工具寿命が最大3分の1以下になる場合があります。

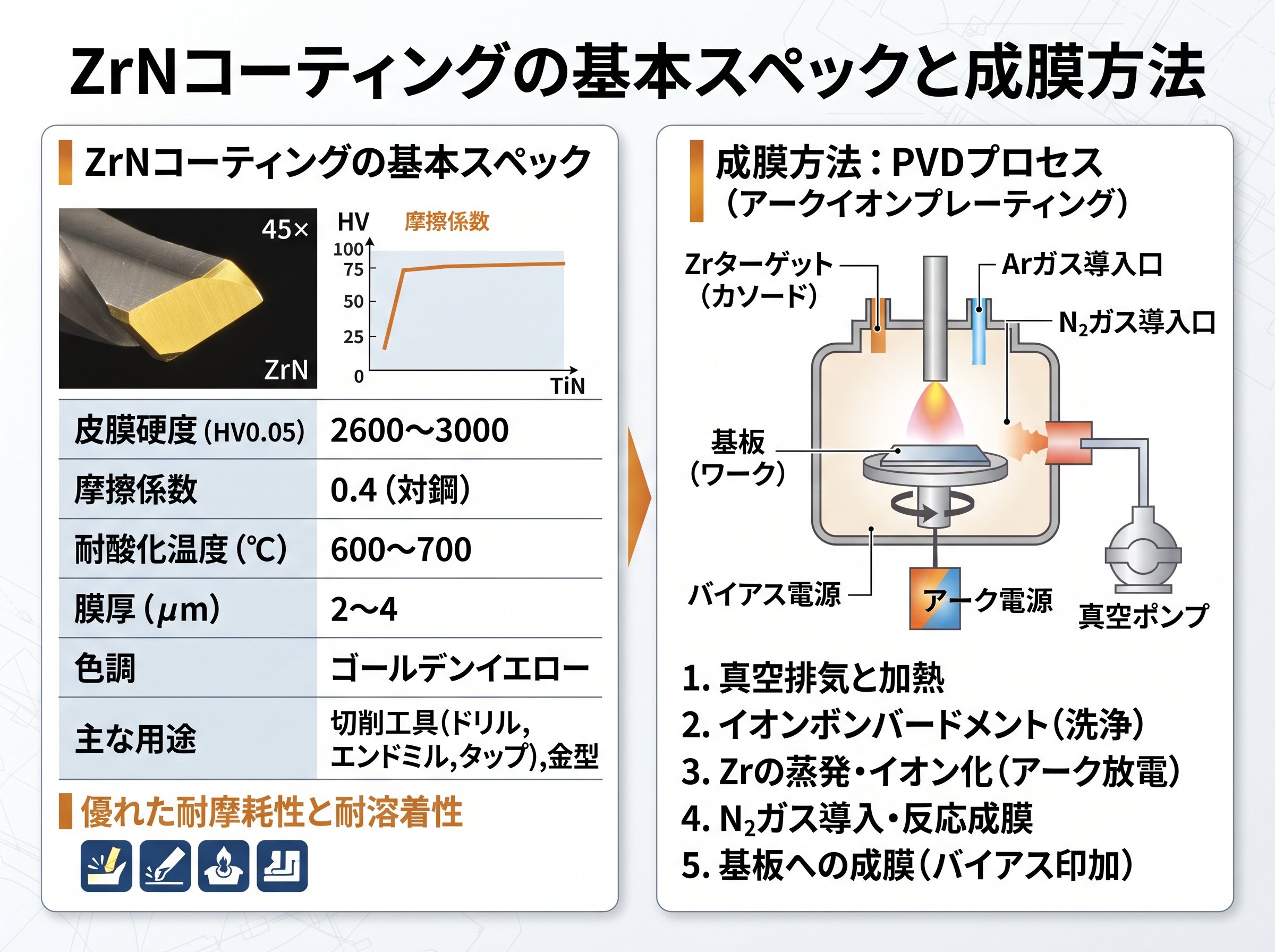

ZrNコーティングの基本スペックと成膜方法

ZrNコーティング（窒化ジルコニウムコーティング）は、ジルコニウム（Zr）と窒素（N）を結合させた硬質セラミック化合物を、工具表面に薄膜として形成した表面処理です。PVD（物理蒸着法）によって成膜されるのが一般的で、色調は元素の金に近い「淡い金色」または「薄い真鍮色」として現れるのが大きな特徴です。

主なスペック数値は以下の通りです。

項目	ZrNコーティング	TiNコーティング（比較）
硬度	2500〜2700HV（25〜27GPa）	約2000HV（20〜25GPa）
耐酸化開始温度	約600℃	約600℃
膜厚（標準）	1〜5μm	1〜5μm
摩擦係数（対鋼）	0.4〜0.6	0.5
成膜方法	PVD（アーク蒸着・スパッタリング）	PVD・CVD
生体適合性	あり	あり

膜厚1〜5μmという数字はどれくらいかというと、髪の毛1本（約70μm）の約70分の1から14分の1程度の薄さです。それほど極薄の皮膜が、工具の性能を根本から変えます。

PVD成膜は、約500℃前後の比較的低温で処理できるため、母材となる超硬合金やハイス鋼の焼き戻しによる硬度低下を最小限に抑えられるのが重要な利点です。CVDが1000℃近い高温を必要とするのと比べると、精密工具への適用で優位性があります。つまり、母材の靭性を保ちながら表面硬度を高められるということです。

ZrNの融点は2980℃と非常に高く、化学的安定性にも優れているため、腐食環境や高温になりやすい切削加工環境でも被膜が安定して機能します。なお、同じく淡い金色のTiNコーティングと見た目が似ていますが、ZrNのほうが若干明るい色調を持つため、ある程度は目視での区別も可能です。

参考：窒化ジルコニウム（ZrN）の特徴と仕様について詳しく解説されています（Goodfellow Japan）
https://www.goodfellow-japan.jp/en/blog/zirconium-nitride-zrn.htm

ZrNコーティングがアルミ・非鉄金属加工で強い理由

金属加工の現場でZrNコーティングが注目される最大の理由は、アルミニウム合金・銅・チタンといった非鉄金属加工で発生する「構成刃先（BUE：Build-Up Edge）」を効果的に抑制できる点にあります。構成刃先とは、切削中に被削材の一部が工具刃先に溶着・堆積してしまう現象で、これが起きると加工面の粗さが一気に悪化し、工具が予想外のタイミングで欠損する原因にもなります。

アルミニウムは融点が約660℃と低く、延性が高いため、切削熱で工具刃先に付着しやすい材料です。特に高シリカ（Siが12%以上）のアルミ合金は研磨粒子を多く含むため、工具摩耗と溶着の両方が起きやすい難しい被削材として知られています。ZrNコーティングはこの条件下で特に高いパフォーマンスを発揮します。

ZrNの低摩擦特性（摩擦係数0.4〜0.6）と耐凝着性のメカニズムを簡単に言うと、被削材と工具表面の間で起こる「金属同士のくっつき（凝着）」を化学的・物理的に抑えることです。TiNコーティングも同様の効果を持ちますが、ZrNはPVDアーク蒸着で生成した際の被膜表面がよりスムーズになる傾向があり、仕上げ面精度の向上に直結します。

• 🔧 アルミ合金（特に高シリカ系）：構成刃先を防ぎ、面粗度を安定させる
• 🔧 銅・銅合金：延性が高い材料への溶着抑制に有効
• 🔧 チタン合金：化学反応性が高い材料での工具寿命向上
• 🔧 木材・複合材：ルータービットなどのCNC加工での応用事例もあり

ひとことで言えば、「くっつかせない」コーティングがZrNの本領です。

アルミ加工において構成刃先の問題に悩んでいる場合は、工具メーカーのコーティング選定ガイドや、「ZrNコーティング指定の非鉄金属対応エンドミル」を確認することが、最短で問題を解消する方法になります。

参考：コーティング切削工具の種類ごとの特徴とZrNの用途について整理されています
https://sakusakuec.com/shop/pg/1coating/

ZrNとTiNの違い——どちらを選ぶべきか

ZrNとTiNはどちらも淡い金色の外観を持つPVDコーティングで、周期表でも同じグループに属するジルコニウム（Zr）とチタン（Ti）をベースにしています。性質が似ているからこそ、現場では「どっちでも同じでは？」という誤解が起きがちです。これは選定ミスにつながるため注意が必要です。

二つのコーティングの主な違いを整理すると以下になります。

比較項目	ZrNコーティング	TiNコーティング
硬度	2500〜2700HV（やや高い）	約2000〜2500HV
耐酸化性	500℃超でTiNより優れる	500℃超から劣化傾向
被膜の平滑性	スムーズ（液滴が少ない）	やや粗め
潤滑性（凝着防止）	優秀（非鉄金属に特化）	普通（汎用向け）
コスト	TiNより高価	比較的安価、最も普及
最適な被削材	アルミ・銅・チタンなどの非鉄金属	一般鋼・鋳鉄・樹脂など汎用

重要な点は、ZrNの耐酸化性がTiNより高い傾向にあるという事実です。バルク材（塊状）での硬度はZrN（約1500HV）がTiN（約2000HV）より低いのですが、PVD成膜されたコーティング膜としての実際の硬度はZrNのほうが高い傾向を示します。これは薄膜のナノ結晶構造によるもので、バルク材の特性とコーティング膜の特性は必ずしも一致しないという、意外と知られていない点です。

コスト面では、ZrNはTiNより価格が高くなります。しかし、非鉄金属加工においてZrNコーティング工具を使用すると、工具の交換頻度が下がり、また加工後の仕上げ工程が減ることでトータルのコストが下がるケースが多いです。TiNで「使えないことはない」という選択が、実は工具費と工数の両面で損をしている場面が存在します。

判断の基準はシンプルです。「何の材料を切るか」を最初に確認する。これが原則です。

参考：TiNとZrNの違い、ZrNが潤滑性に優れる用途について詳しく解説されています
https://www.naxauam.com/ja/%E6%B0%AE%E5%8C%96%E9%92%9B%E6%B6%82%E5%B1%82%E5%92%8C%E6%B0%AE%E5%8C%96%E9%94%86%E6%B6%82%E5%B1%82%E7%9A%84%E5%8C%BA%E5%88%AB/

ZrCNなどZrN系コーティングのバリエーションと選び方

ZrNコーティングを核として、用途に応じたバリエーション膜が開発されています。現場でよく登場するのはZrNの単層膜だけではなく、炭素や多層化を組み合わせた複合コーティングです。これを知っておくと、カタログや工具スペックの読み解きに役立ちます。

代表的なZrN系コーティングのバリエーションを整理します。

• ⚡ ZrN（単層）：標準的な窒化ジルコニウム膜。淡い金色。アルミ・銅・チタン加工の汎用品として最も広く使われる基本膜。
• ⚡ ZrCN（ジルコニウムカーボニトリド）：ZrNに炭素を添加した複合膜。ZrNより硬度と靭性がさらに高まり、研磨性材料のプレス加工や複合材切削に向く。
• ⚡ TiAlN/ZrN複合多層膜：一部の工具メーカー（ワルターなど）が採用する独自複合コーティング。高速切削向けのTiAlN層と、溶着防止に優れたZrN層を積層し、両方の利点を得る設計。
• ⚡ ZrO（ジルコニウムオキシカーバイド）：耐食性を特に強化したバリエーション。腐食環境や化学反応性の高い材料への対応に使われる。

注目したいのはZrCNです。ZrNと名称が似ているため同じものと混同されやすいですが、炭素（C）の添加によって摩擦係数がさらに低下し、耐摩耗性も向上します。このバリエーションが選ばれるのは主に、研磨性フィラー（ガラス繊維・SiC粒子など）を含む難削材の切削や、精密金型のプレス加工などの場面です。

また、ワルタージャパンのような精密工具メーカーが提供する多層コーティングは、ナノメートル単位で異なる機能層を積み重ねる設計になっており、単純な単層膜と比べて耐摩耗性・耐熱性・潤滑性のバランスが格段に高くなっています。単価は上がりますが、工具一本あたりの加工数が大幅に増えるため、量産加工現場ではトータルコストの低減につながる場合が多いです。

コーティングのバリエーションで迷ったときは、工具メーカーの技術サポートに「被削材・加工条件・求める仕上げ精度」の3点を伝えて選定してもらうのが最も確実な方法です。

ZrNコーティング工具の選定フローと注意点——現場で起こりやすい失敗例

実際の現場でZrNコーティングを正しく活かすためには、選定の手順と、よくある失敗パターンを把握しておくことが重要です。よい工具でも使い方を誤れば、コーティングの効果は半減してしまいます。

選定の基本フローは次の4ステップです。

• ✅ ステップ1：被削材の確認 ──アルミ合金なら高シリカか低シリカかを確認。シリコン含有量12%超（AC4C、ADC12など）はZrNまたはZrCNが有効。
• ✅ ステップ2：加工条件の整理 ──切削速度・送り速度・使用クーラント（ドライ/ウェット）を確認。ZrNはドライ・セミドライ加工でも十分に機能する。
• ✅ ステップ3：要求品質の明確化 ──仕上げ面精度が最優先か、工具寿命最優先かを決める。ZrNは仕上げ精度と工具寿命の両立が得意。
• ✅ ステップ4：工具メーカーのカタログ・技術資料で確認 ──ZrNコーティング指定のエンドミル・ドリル・エンドミルを選ぶ。膜の種類だけでなく「刃形状」も非鉄金属向けのものを選ぶこと。

現場でよく起きる失敗は「コーティングだけ変えて刃形状は変えない」というパターンです。アルミ用工具はすくい角を大きめ（30度以上推奨）に設計されているものが多く、TiN用の一般工具にZrNコーティングをかけても、刃形状が合っていなければ構成刃先の問題は解消しません。これは痛い失敗につながります。

もう一つの注意点は、ZrNコーティング工具を高硬度鋼（HRC50以上）の加工に流用しないことです。ZrNは非鉄金属向けに最適化された膜であり、高硬度鋼ではTiAlNやAlTiNのほうが耐熱性・硬度維持性の面で明らかに優れています。コーティングの種類が多い現代の現場だからこそ、「どの材料に何を使うか」を工具棚に明示しておく管理が有効です。

再コーティング（再研磨+コーティング）サービスを活用すれば、磨耗した工具を新品同等に戻すことが可能です。工具の使い捨てを減らせるため、加工コストを継続的に抑える手段として注目されています。初めて使う場合は、工具メーカーや再研磨業者に相談し、母材の状態を確認してから依頼するのが確実です。

参考：切削工具コーティングの種類と選定ポイントを実務フローで解説（北東技研工業）
https://hokutohgiken.co.jp/%E5%88%87%E5%89%8A%E5%B7%A5%E5%85%B7%E3%81%AE%E3%82%B3%E3%83%BC%E3%83%86%E3%82%A3%E3%83%B3%E3%82%B0%E7%A8%AE%E9%A1%9E%E3%81%A8%E9%81%B8%E5%AE%9A%E3%83%9D%E3%82%A4%E3%83%B3%E3%83%88/
