有効硬化深さのJIS規格と測定・図面指示を正しく理解する

浸炭後の研磨で硬化層を全部削ってしまい、製品がやり直しになった現場があります。

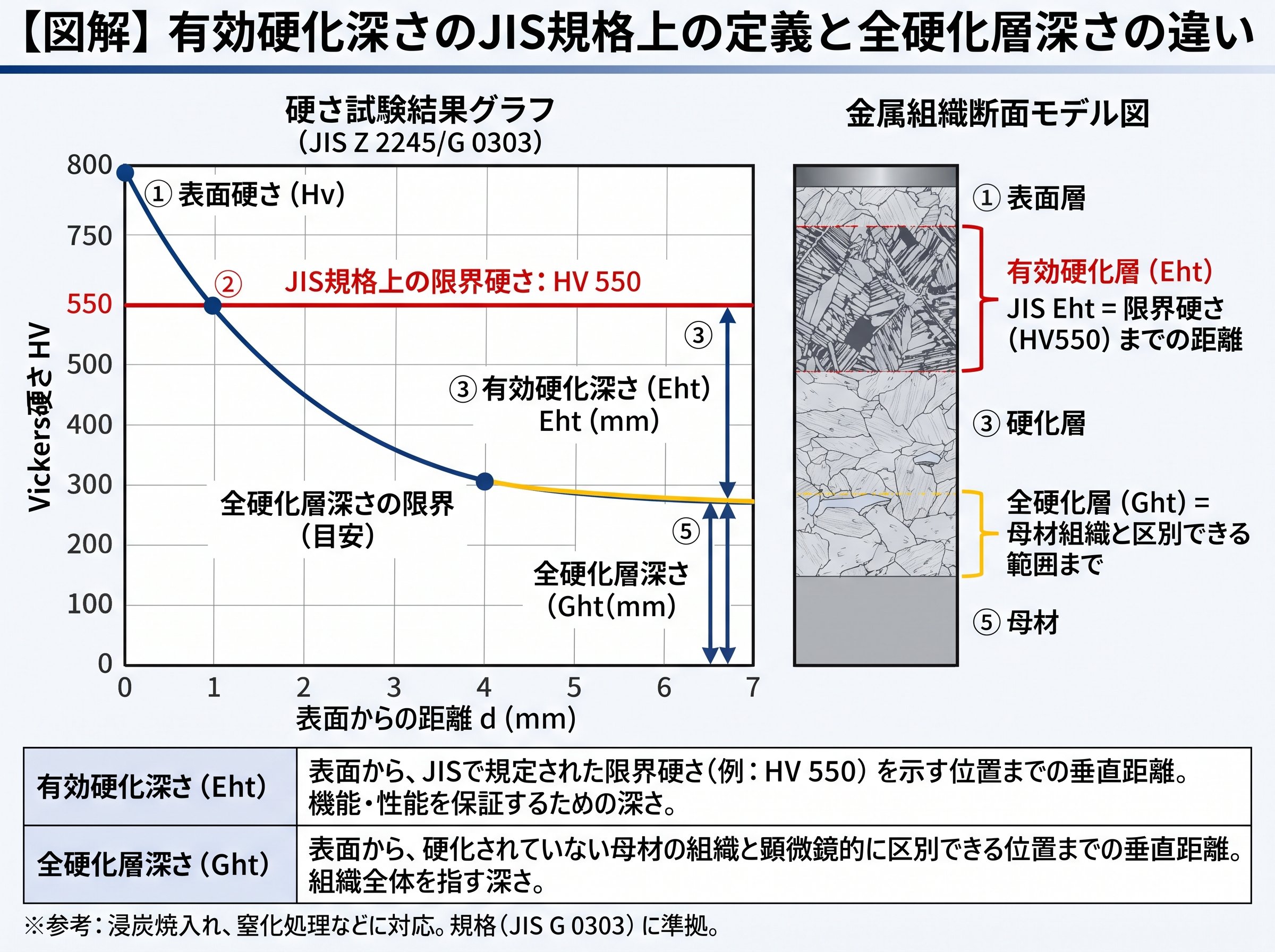

有効硬化深さのJIS規格上の定義と全硬化層深さとの違い

「硬化層深さ」という言葉は、現場でも図面でも当たり前のように登場しますが、JIS規格には明確に2種類の定義があり、これを混同すると重大なトラブルにつながります。まずここで両者の違いをしっかり整理しておきましょう。

有効硬化層深さ（Effective Case Depth）とは、JIS G0557（浸炭）またはJIS G0559（炎焼入れ・高周波焼入れ）における定義として、「焼入れのまま、または200℃を超えない温度で焼戻しした硬化層の表面から、規定する限界硬さの位置までの距離」を指します。浸炭焼入れの場合、この限界硬さは550HV（ビッカース硬さ）と規定されています。

一方で全硬化層深さ（Total Case Depth）は、「硬化層の表面から、硬化層と生地との物理的または化学的性質の差異がもはや区別できない点に至るまでの距離」です。つまり炭素が侵入している領域全体の深さであり、明確な硬さ基準があるわけではありません。

つまり有効硬化層深さです。実際の製品設計で用いられる指標の大半はこちらを指します。全硬化層深さはその約1.5〜2倍の範囲になることが多く、たとえば有効硬化層深さが1.0mmなら全硬化層深さは1.5〜2.0mmほどになります。感覚的にイメージすると、爪の厚さが約0.3〜0.5mm、名刺の厚さが約0.2mmです。1.0mmとはちょうど爪2枚分ほどの薄さの層が部品表面を覆っている状態です。

現場でよく起きるミスは「深さが指定されているからどちらでもいい」と思い込むことです。図面に「CHD=1.0mm」と書いてあれば有効硬化層深さの指示ですが、「全硬化層深さ」で1.0mmを確保しようとすると実質的に硬化深さが不足し、クレームや製品不良につながります。どちらが指定されているかを図面で必ず確認するのが基本です。

参考：JIS G0557（浸炭硬化層深さ測定方法）・JIS G0559（炎焼入および高周波焼入硬化層深さ測定方法）の規格全文
JIS G 0557:2019 鋼の浸炭硬化層深さ測定方法（kikakurui.com）

有効硬化深さのJIS限界硬さ──鋼種と処理方法で値が変わる理由

「有効硬化層深さの基準は550HV」と聞いたことがある方は多いでしょう。しかし、これは浸炭焼入れの場合の値です。高周波焼入れや炎焼入れでは、話が変わります。

JIS G0559（高周波・炎焼入れ）では、有効硬化層の限界硬さが鋼の炭素含有率によって4段階に分かれています。

炭素含有率（%）	ビッカース硬さ（HV）	ロックウェル硬さ（HRC）
0.23以上 0.33未満	350	36
0.33以上 0.43未満	400	41
0.43以上 0.53未満	450	45
0.53以上	500	49

たとえばS45C（炭素含有率0.42〜0.48%）の高周波焼入れで有効硬化層深さを評価する場合、中央値は0.45%となるため、限界硬さは450HV（HRC45）が適用されます。ところが、同じ「有効硬化層深さ」でも浸炭焼入れなら550HVが基準です。この差は100HVあり、同じ1.0mmの深さ指定であっても評価が変わります。

また、JIS G0559では「限界硬さ＝0.80×最小表面硬さ」という計算式を使う場合もあります。たとえば要求表面硬さが600HVなら、限界硬さ＝0.80×600＝480HVとなり、この点まで達している深さを有効硬化層深さとして扱います。これは受渡当事者間の協定で決める内容なので、発注図面に明記されているかの確認が必要です。

鋼種ごとに基準が変わる点は意外ですね。「S45Cを高周波焼入れしたのに基準が550HVではないのか」と現場で混乱するケースがあるので、処理方法と鋼種の組み合わせで必ず規格を照合する習慣が重要です。

参考：JIS G 0559:2019の規格内容（高周波・炎焼入れ硬化層深さ測定）
JIS G 0559:2019 鋼の炎焼入及び高周波焼入硬化層深さ測定方法（kikakurui.com）

有効硬化深さのJIS測定方法──ビッカース試験と試験片作製の手順

有効硬化層深さの測定で最もよく使われるのがビッカース硬さ試験法です。この方法は「硬さ推移曲線」を作成し、そこから有効硬化層深さを読み取ります。マクロ組織試験は簡便法として使われますが、全硬化層深さの把握に使われることが多く、有効硬化層深さは硬さ試験が主体です。

測定の流れは大きく次のとおりです。

1. 製品の長手方向に垂直な断面で切断する




2. 加工ひずみや切削熱が入らないよう注意しながら研磨する（表面指で触れない）




3. 樹脂埋め込みで端部が丸くならないようにする




4. 表面からの距離±25μmの精度でビッカース圧子を押し込む




5. 隣り合うくぼみの間隔は「くぼみ対角線長さの3倍以上」確保する




6. 表面から限界硬さ位置までの距離を読み取り有効硬化層深さとする

試験力は通常HV0.3（約2.9N）を使用します。2.9Nとは約300gf相当で、単3乾電池1本（約23g）のおよそ13本分程度の力です。この繊細な押し込み試験を正確に行うために、試験片の前処理精度が特に重要となります。

JIS G0557では、浸炭硬化層深さの決定に内挿法という計算手法も規定されています。境界付近で5点以上の硬さを測定し、数式によって550HVの正確な位置を算出する方法です。特に硬さが急に変化する領域（限界硬さ近傍）では、測定点を0.3mm以下の範囲に密に配置して精度を高めることが求められています。

マクロ組織試験は、5%ナイタール（硝酸5%エタノール溶液）でエッチングし、20倍以下の拡大鏡で着色状況を観察します。組織の境界を目視で確認するため、簡便ですが主に全硬化層深さ確認に使用されます。有効硬化層深さの公式測定には対応していません。

参考：ビッカース硬さ試験の詳細と校正方法についての解説

有効硬化深さのJIS測定で現場が見落としやすい「200℃制限」の落とし穴

現場で特に注意が必要なのが、有効硬化層深さの定義に含まれる「焼戻し温度200℃以下」という条件です。この条件を知らないまま作業を進めると、正確な測定ができなくなります。

JIS G0557の定義には「焼入れのまま、または200℃を超えない温度で焼戻しした」という前提条件があります。これはなぜかというと、焼戻し温度が200℃を超えると硬さが低下し、本来の有効硬化層深さより「浅く」読み取られてしまうためです。

たとえば、要求表面硬さが低い製品に対して硬さ調整のために250℃で焼戻しを行った場合、その後に550HVを基準として深さを測定しても正確な値は得られません。表面から550HV以上を示す層が実際より薄く測定されるため、有効硬化層深さが規格外となる可能性があります。

実際の製造現場では「焼き戻し温度が200℃を超えることは多々ある」（特に表面硬さ調整が必要なケース）と熱処理専門業者も指摘しています。こういった場合は、後工程で有効硬化層深さを測定しようとしても正確な数値が出ないため、「どのタイミングで、何の条件で測定するか」を事前に発注側と受注側で取り決めておくことが不可欠です。

もう一つの見落としは、研磨代による硬化層の喪失です。浸炭焼入れ後の仕上げ研磨で硬化層ごと削り取ってしまうケースが実際に起きています。たとえば有効硬化層深さが0.3mmの指定で研磨代が0.2mm以上あれば、残留硬化層は0.1mm以下となり、実用強度が極端に低下します。設計段階で研磨代を考慮した余裕のある深さ指定が必要です。

これは知らないと損するポイントです。受発注の仕様書に「測定条件（焼戻し温度・測定タイミング）」を明記する習慣をつけることで、後工程での測定トラブルを未然に防げます。

参考：浸炭焼入れにおける有効硬化層深さの実務的な取り扱い
浸炭焼入れ・浸炭窒化焼入れ処理の知識（大熱工業）

有効硬化深さのJIS図面指示──記号CHD・DS・HDの意味と正しい書き方

図面に有効硬化層深さを指示する際、JIS規格では処理方法と測定方法に応じた表示記号が定められています。現場では記号の意味を正確に理解しないまま図面を読んでいるケースがあり、これが誤った処理仕様の原因になります。

主な表示記号は以下のとおりです。

記号	処理方法	意味
CHD	浸炭焼入れ	有効硬化層深さ（550HV基準・ビッカース試験）
DC-H△-E	浸炭焼入れ	CHDの代替表記（△は試験力の数字）
HD-H△-E( )	高周波焼入れ	有効硬化層深さ（括弧内に限界硬さHV値）
FD-H△-E( )	炎焼入れ	有効硬化層深さ（括弧内に限界硬さHV値）
DS-H△-H( )	高周波焼入れ	最小表面硬さの80%を限界硬さとした有効硬化層深さ

具体的な表示例として、JIS G0557では「CHD = 2.5 mm」が代表的です。これは「ビッカース試験で550HVまでの有効硬化層深さが2.5mm」という意味です。一方、高周波焼入れで試験力2.9N・限界硬さ450HVで測定した結果1.5mmの場合は「HD-H0.3-E(450)1.5」と表記します。

「単にHRC〇〇と書いてあればいい」と思いがちですが、有効硬化層深さの記号が図面に入っていないと、熱処理業者は深さ管理の基準が不明のまま処理することになります。これは現場での品質ばらつきに直結します。

実際に設計者が図面に書くべき最低限の情報は、①処理方法（浸炭/高周波など）、②表面硬さ（HRC or HV）、③有効硬化層深さの範囲（例：CHD 0.5〜0.8mm）の3点です。これら3点を揃えることで、受注側との認識のずれを大幅に減らせます。

参考：焼き入れ図面指示の詳細解説（設計者向け）
焼き入れとは？設計者が知るべき種類と図面指示（mechanical-engineer48.com）

有効硬化深さのJISにおける独自視点──「硬さ推移曲線の形状」が現場品質を左右する理由

有効硬化層深さの議論では「何mmか」という数値ばかりが注目されますが、実は「硬さ推移曲線の形状（プロファイル）」こそが製品の実際の性能を決定づけます。これは検索上位の記事ではほとんど語られていない視点です。

硬さ推移曲線とは、表面からの距離とビッカース硬さの関係をグラフにしたものです。たとえば有効硬化層深さが同じ1.0mmでも、「550HVから内部に向かって急激に硬さが落ちるプロファイル」と「なだらかに落ちるプロファイル」では、疲労強度や耐摩耗性が異なります。

急峻なプロファイル（炭素勾配が急な場合）は、硬化層と心部の間に大きな硬さの段差が生まれ、繰り返し荷重下でこの境界部から亀裂が進展しやすくなります。一方、なだらかなプロファイルは応力が分散されやすく、歯車や軸受のような動的荷重を受ける部品に有利です。

また、JIS G0557の注釈には「表層下に残留オーステナイトが過剰に存在すると、この領域の硬さは限界硬さの550HVを下回る場合がある」と明記されています。つまり、表面直下が逆に軟らかくなるケースがあり、内挿法で有効硬化層深さを算出する際にこの影響を見落とすと、実際より深く評価してしまいます。高炭素・高合金鋼の浸炭処理では特にこの点に注意が必要です。

さらに見落とされがちなのは、浸炭処理でも部位によって硬さが均一にならないという現実です。歯車では歯幅中央の歯元部が炭素拡散しにくく、硬化されにくいことが指摘されています。1個の部品内でも有効硬化層深さにムラが生じるため、測定箇所を図面で明確に指示しておくことが重要です。これが原則です。

このようにプロファイル管理まで意識することで、数値は合格でも現場では不良が出るという状況を防ぐことができます。熱処理メーカーへの発注時に「硬さ推移曲線の提出」を条件に加えると、品質証明として非常に有効です。
