スカイビング加工の原理と仕組みを基礎から解説
外歯スカイビングは内歯の条件で加工するとわずか3個で工具が異常摩耗します。

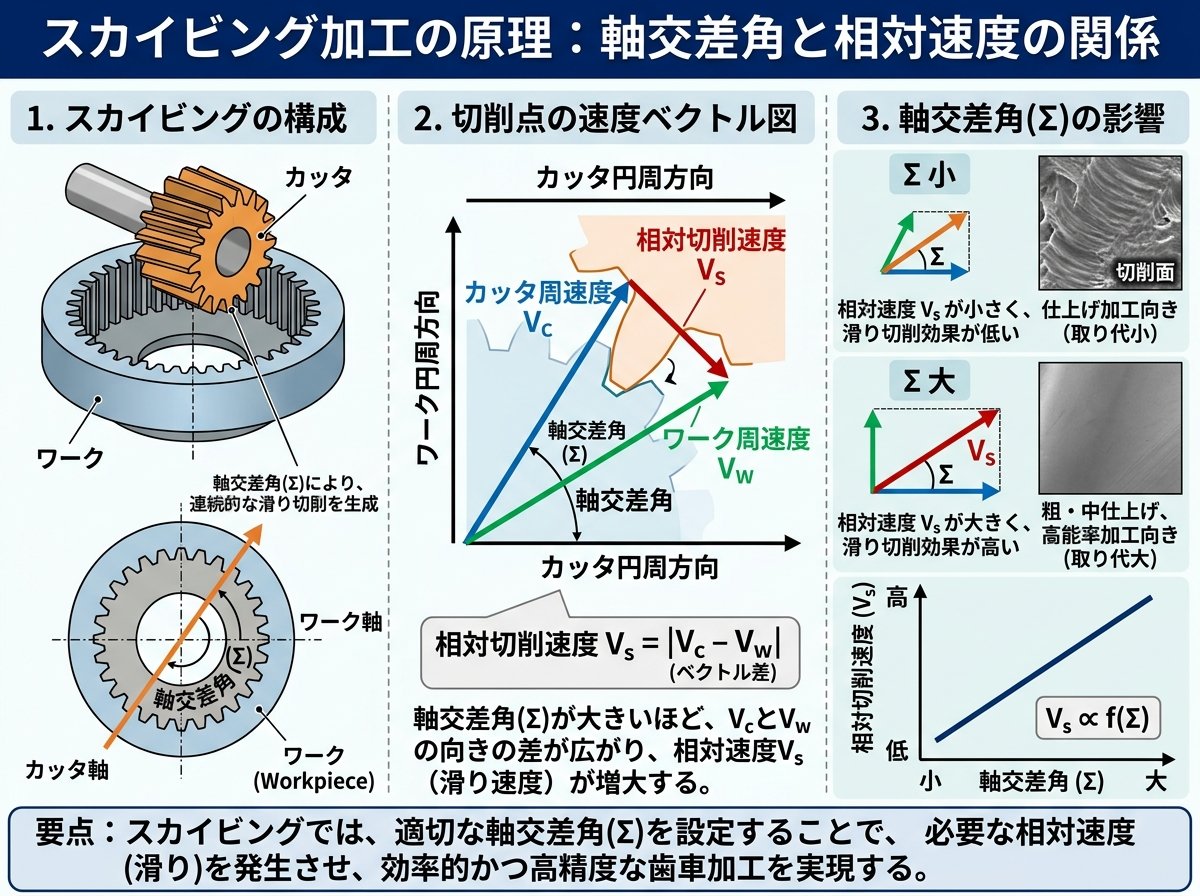

スカイビング加工の原理：軸交差角と相対速度の関係
スカイビング加工とは、工具軸とワーク軸を交差させた状態で両者を高速に同期回転させ、その接触点に生じる「すべり（相対速度）」を利用して歯溝を削り出す歯車創成加工法です。この「すべり」こそが切削力の正体であり、原理の核心にあたります。
具体的には、工具回転による切刃の移動方向と、ワーク回転による材料の移動方向がわずかにずれることで、緑の矢印に例えられる相対速度が発生します。この速度差が歯面を少しずつそぎ落とし、ワークの歯形を創成していく仕組みです。不二越（NACHI）の技術資料によれば、交差角は一般的に約20°に設定され、切削速度は100〜120 m/min が推奨されています。軸交差角を持たせることが、この加工法すべての出発点です。
工具送りの動きも重要です。ワークが回転するのに合わせて、工具をワークの歯幅方向（軸方向）に送ることで、歯車全体の歯溝が創成されます。いわば、工具とワークが「かみ合いながら削る」動作を高速で繰り返すイメージです。これはちょうど、ギヤホブとギヤシェーピングを組み合わせた動作に近いと言われています。
加工精度は高く、ISOで4〜5級という水準を実現できます。これは、工具の歯形精度がワーク歯形精度に直接転写される「創成の原理」が働くためです。つまり、工具精度が加工精度を左右するということですね。
スカイビング加工の歴史は意外にも長く、1910年にドイツで最初の特許が出願されています。しかし工作機械の剛性不足やNC制御の未成熟、工具寿命の短さという技術的障壁から、約1世紀もの間ほとんど実用化されませんでした。近年、ダイレクトドライブモーターによる高剛性化・NC同期技術の高度化・工具コーティング技術の革新が重なったことで、ようやく量産現場に定着してきた加工法です。
参考資料：三菱重工技報 Vol.53 No.4（2016）スーパースカイビング盤MSS300の開発
https://www.mhi.com/jp/technology/review/sites/g/files/jwhtju2326/files/tr/pdf/534/534063.pdf
スカイビング加工の切削メカニズム：有効すくい角と切りくず生成の特徴
スカイビング加工では、軸交差角を設けた構造上の必然として、切削中に工具の有効すくい角が「負（マイナス）」になります。これが他の加工法と大きく異なる点です。
有効すくい角が負になるとは、工具の刃先が材料に対してやや後ろ向きに傾いた状態で切り込む、ということを意味します。包丁で食材を薄く削ぐ動作を思い浮かべてください。刃を進行方向に真っ直ぐ当てるのではなく、わずかに裏側に傾けながら削ぐイメージです。この角度の傾きが「切れ味の悪さ」を生み、切削抵抗の増加・刃先の発熱・摩耗の促進につながります。
具体的な数値で見ると、内歯加工時の有効すくい角の最小値は約-17.0°であるのに対し、外歯加工時は約-36.8°にも達します（不二越技術資料より）。この差が、外歯と内歯で工具摩耗の速さが大きく異なる原因です。約2倍の角度差は想像以上に大きな影響を持ちます。
また、切りくずの厚みにも差があります。外歯加工では切りくず厚みの最大値が0.281 mmに達するのに対し、内歯では0.137 mm程度です。つまり外歯加工では切刃一枚あたりの負担が内歯の約2倍になっているということですね。さらに外歯加工は作用刃数も少ないため、切刃への集中負荷がより深刻になります。
この切削メカニズムの難しさから、スカイビング加工では「すくい面コーティング」が事実上の必須条件とされています。不二越の実験データによれば、すくい面コーティングありの工具は20個加工後も摩耗がほとんど進行しなかったのに対し、コーティングなしでは20個で外周刃先エッジの後退量が約0.5 mmに達しました。コーティングが前提の加工法といえます。
加工時の切りくず形状は不規則で、工具先端の出口付近で特に分布が乱れやすいという特性もあります。このため、一度の軸方向送りで仕上げる「シングルパス」ではなく、複数回のパスで仕上げる「マルチパスアプローチ」が基本とされています。2パス以上が原則です。
参考資料：不二越（NACHI）TECHNICAL REPORT Vol.31A1「ギヤスカイビング加工の特徴」
https://www.nachi-fujikoshi.co.jp/dcms_media/other/31A1.pdf
スカイビング加工と他の歯車加工法の違い：ホブ・ギヤシェーパ・ブローチとの比較
スカイビング加工を現場に導入するかどうか判断するには、他の加工法との違いを正確に把握しておく必要があります。各手法の特徴を整理します。
まずホブ加工は、外歯車の大量生産においてコスト・速度・精度のバランスが最も優れた加工法です。ランニング工具費が安く、設備の初期投資も比較的低い水準で収まります。ただし、内歯車の加工には対応できないという根本的な制約があります。止まり穴（肩付き形状）への適用も難しく、形状の自由度は限られます。
ブローチ加工は内歯の大量生産に特化した加工法で、生産性と加工精度は全加工法中でも最上位クラスです。しかし初期設備費・工具費がいずれも高く、設計変更に対応するための工具再製作コストも大きくなります。内歯のみしか対応できない点も制約のひとつです。
ギヤシェーパ加工は止まり形状や肩付き形状への対応力が高く、内歯・外歯どちらも加工できる汎用性があります。少量多種生産への適性は高いものの、工具の往復運動による切削のため加工能率が低く、ギヤシェーパに比べると生産性で大きく劣ります。
スカイビング加工はこれらの加工法が抱える課題を横断的に解決できる位置にあります。
| 加工法 | 生産性 | 加工精度 | 内歯対応 | 止まり形状 | 工具費（ランニング） | 適した生産形態 |
|---|---|---|---|---|---|---|
| ホブ加工 | ◎ | ○ | × | △ | ○ | 大量生産 |
| ブローチ加工 | ◎ | ◎ | ◎ | × | ○ | 大量生産 |
| ギヤシェーパ | △ | ○ | ◎ | ◎ | △ | 少量多種 |
| スカイビング | ○ | ○ | ◎ | ○ | △ | 少量〜中ロット |
生産性の面では、スカイビング加工はギヤシェーパに比べて3〜5倍の高い生産性を実現できます。同一の内歯車加工を例に取ると、段付き外歯でギヤシェーパに対して加工時間を1/5に短縮した実績もあります（JTEKT技術資料より）。これは使えそうです。
スカイビングが際立って強みを発揮するのは「内歯の段付き・干渉形状がある部品の中ロット生産」です。スペースの狭い段差付き内歯車は、ホブもブローチも工具が干渉して加工できないケースがあります。そこでスカイビングカッターの小さな出口スペースが活きてきます。
参考資料：JTEKT ENGINEERING JOURNAL No.1012（2014）「スカイビング加工法による歯車加工機の開発」
https://www.jtekt.co.jp/engineering-journal/assets/1012/1012_16.pdf
スカイビング加工の工具寿命問題：短寿命の原因と実践的な対策
スカイビング加工における最大の課題は工具寿命の短さです。三菱重工の技術文献でも「一番の課題は工具寿命が短いことにある」と明記されています。ここでは短寿命の原因と、現場で実践できる対策を整理します。
工具寿命が短くなる根本原因は、先述した「有効すくい角の負角化」にあります。切削中に工具刃先が常にマイナスのすくい角で当たるため、切削抵抗が増大し刃先に発熱が集中します。刃先が熱を持つと硬度が低下し、摩耗やチッピング（刃先の欠け）が加速します。これは避けられない構造的な宿命です。
外歯を加工する場合に問題はより深刻になります。冒頭でも触れたとおり、外歯の加工条件を内歯と同程度に設定すると、わずか3個の加工で異常摩耗が発生することが実験で確認されています（不二越）。外歯加工では有効すくい角の負角度が-36.8°に達し、切りくず厚みも内歯の約2倍になるためです。
対策として現場で有効なのは以下の3点です。
- 🔹 すくい面コーティングの採用を必須とする：コーティングなしでは20個で刃先が0.5 mmも後退するのに対し、コーティングありでは同加工数でほぼ摩耗が見られません。工具選定の際に「すくい面コーティング対応品」を必ず確認することが重要です。
- 🔹 交差角・パス回数の最適化：外歯加工では交差角を大きくするか、パス回数を増やすことで有効すくい角の負角度を抑制できます。切削条件の再設定だけで工具寿命が大きく変わるケースもあります。
- 🔹 スーパースカイビングカッターの活用：三菱重工が開発した樽形多刃工具は、荒刃と仕上げ刃を分離することで一刃当たりの切削負荷を1/3に低減。従来のピニオンスカイビングカッター（PSC）に対し、最大6倍の工具寿命を実現しています（ワーク硬度HB200条件）。
工具寿命が短いと、ランニング工具費が高くつく問題も出てきます。スカイビング加工のデメリットとして「ブローチ加工に比べランニング工具費が高い」とされているのはこのためです。工具費を抑えるには、工具選定・加工条件の最適化・コーティング選定の3点をセットで見直すことが条件です。
なお、工具の磨耗形態はほぼ「外周刃先エッジの後退」という一定のパターンに収束します。このため、磨耗量を定期的にモニタリングすることで、チッピングによる突然の工具破損を防ぐことができます。最近ではAI技術を活用した工具寿命予測・損傷検知のシステムも登場しており（不二越 NACHI）、工具管理のデジタル化も選択肢になりつつあります。
参考資料：三菱重工技報 Vol.56 No.1（2019）「スーパースカイビングカッタ、ギヤスカイビング加工における革新的な新工法」
https://www.mhi.com/jp/technology/review/sites/g/files/jwhtju2326/files/tr/pdf/561/561110.pdf
スカイビング加工が現場にもたらす工程集約効果：複合加工機との組み合わせ
スカイビング加工の原理を活かして最大の効果を引き出すには、複合加工機（マシニングセンタ・ターニングセンタ）との組み合わせが鍵になります。これが、現場の生産コストを大きく変える視点です。
従来の歯車部品加工では、旋削・ホブ切り・歯切り・仕上げと、専用機を4〜5台並べたラインが一般的でした。工程ごとに段取り替えが発生し、工程間の待機時間も長くなります。複数の機械間でワークを移動させるたびに、芯ずれ（半径方向の振れ）が蓄積するというリスクもあります。段取りミスも起きやすい環境です。
スカイビング加工を複合加工機に搭載すると、旋削・穴あけ・歯切りをワンチャック（一度の段取り）で完結させることができます。JTEKTが開発した「e500H-GS」では、外径φ78 mmのサイドギアを旋削から歯切り・穴あけまで1台で加工し、従来の5台のラインに対して加工コストを60%低減した実績があります。設置面積も従来比で51%削減されています。
ワンチャック化による最大のメリットは精度の向上です。歯車間の同軸度が従来比1/3に改善し、10μm以下という水準を達成しています。名刺の厚さが約0.1 mmですから、その10分の1以下の誤差管理です。工程間移動がなくなることで、加工精度の再現性も大幅に高まります。
また、スカイビング加工はプログラムによる歯形修正が可能という特徴もあります。交差角やオフセット角を数値的に変更するだけで歯形・歯すじを意図的に補正できるため、試作から量産立ち上げの期間が短縮できます。ブローチ工具のように専用品を作り直す必要がないのは大きな強みです。
少量多種生産が増えている現代の製造現場にとって、スカイビング加工＋複合加工機の組み合わせは、コスト・品質・フレキシブル性の三拍子を同時に満たせる有力な選択肢になります。自動車用トランスミッション・建設機械用減速機・産業用ロボットの関節部など、内歯車を多用する部品カテゴリでの採用が広がっています。結論は「工程集約による総コスト削減」が最大の導入理由です。
参考資料：SecoTools「スカイビング SKIVING」加工原理・メリット・ソリューション紹介
https://www.secotools.com/article/skiving?language=ja
