三価クロメート処理の工程と品質管理の完全ガイド

三価クロメート処理の工程を正しく知ることで防錆品質は大きく変わる

三価クロメート処理は「浸けるだけ」だと思っているなら、あなたのラインで密着不良や白錆が出ても不思議ではありません。

この記事のポイント

🔬

工程全体の流れを把握する

前処理（脱脂・酸洗い・硝酸活性化）からクロメート処理・乾燥まで、各ステップの役割と注意点を解説します。

⚗️

pH・温度・時間の管理が品質を決める

三価クロメートは六価クロメートよりpH許容範囲が狭く、適正条件を外れると耐食性が急落します。数値で管理するコツを紹介します。

⚠️

RoHS規制と環境対応の実務

六価クロム含有量0.1wt%超でEU市場への出荷停止リスクあり。三価クロメートへの切り替えで規制リスクを回避する方法を解説します。

このページの目次

三価クロメート処理の工程を正しく知ることで防錆品質は大きく変わる

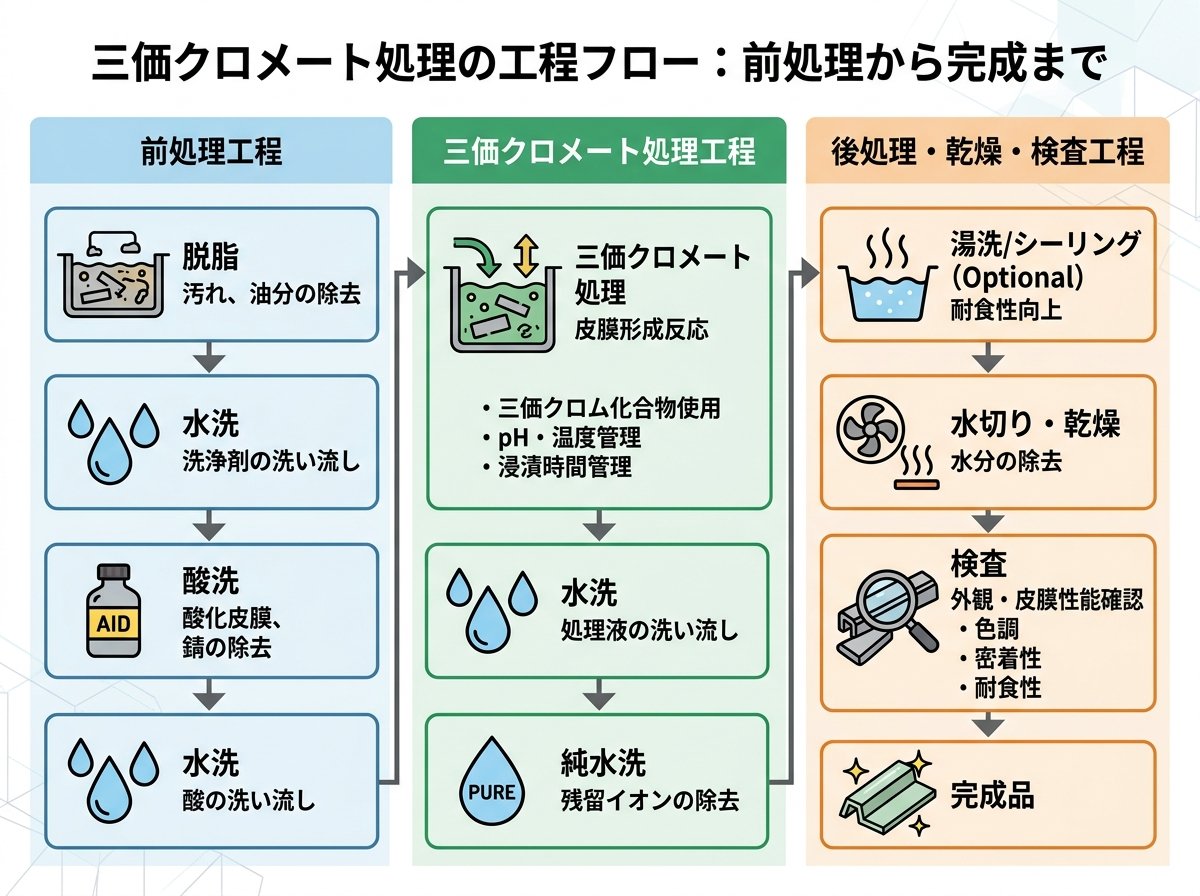

三価クロメート処理の工程フロー：前処理から完成まで

三価クロメート処理は、単独で成立する工程ではありません。亜鉛めっき後の後処理として実施されるため、全体の流れを「前処理 → 亜鉛めっき → 硝酸活性化 → 三価クロメート処理 → 水洗 → 乾燥」という順序で把握しておく必要があります。この一連のフローを理解せずに「クロメート液に浸けるだけ」と捉えていると、前後の工程管理のミスが品質不良の原因となっても気づけません。

前処理（脱脂・酸洗い）は全工程の土台です。金属表面に残った油脂、スケール、酸化膜を徹底的に除去します。脱脂にはアルカリ系脱脂剤や電解脱脂が使われ、続いて塩酸・硫酸などによる酸洗いで酸化皮膜を溶解除去します。「めっきの7割は前処理で決まる」と業界で言われるほど、この工程の出来が後工程のすべてに影響します。前処理が不十分なまま進むと、クロメート皮膜が密着せず、白錆や剥離の直接原因になります。

亜鉛めっきの後、重要なのが硝酸活性化です。めっきしたての亜鉛表面は酸化皮膜を作りやすい状態にあります。硝酸濃度5ml/L程度の溶液に5〜10秒浸漬することで、酸化膜と光沢剤残渣を「薄皮一枚剥ぐように」除去し、清浄な亜鉛面を露出させます。この工程を省略すると、クロメート皮膜の形成が不均一になるため、外観ムラや耐食性のばらつきに直結します。

三価クロメート処理本体では、処理液（三価クロム化合物・有機酸・無機塩類・コバルト塩など）に部品を浸漬または撹拌しながら処理します。処理条件は、温度25〜40℃、pH1.5〜2.5、浸漬時間30〜90秒が標準的な範囲です。これらの条件がわずかにズレるだけで発色・耐食性・外観に影響するため、六価クロメート以上に厳密な管理が求められます。

クロメート処理後の水洗も省略できません。余剰の処理液が残ると乾燥時にムラやシミの原因になります。カスケード洗浄（複数槽で段階的に洗う方法）が推奨されます。そして最終工程の乾燥は60〜100℃の温風乾燥が標準です。この乾燥温度については後のセクションで詳しく説明します。

以下に工程フローを整理しました。

工程	内容	主な注意点
①脱脂・酸洗い	油脂・酸化膜の除去	不十分だと密着不良に直結
②亜鉛めっき	電気亜鉛または亜鉛合金めっき	膜厚の均一性を確保する
③硝酸活性化	表面酸化膜の除去・活性化	濃度5ml/L程度・5〜10秒が基準
④三価クロメート処理	クロメート皮膜の形成	pH・温度・時間を厳格管理
⑤水洗	余剰処理液の除去	カスケード洗浄が有効
⑥乾燥	皮膜の固化	60〜100℃。高温すぎ・低すぎ両方NG
⑦トップコート（任意）	封孔・耐食補強	高耐食用途や屋外使用に有効

工程全体を正しく把握することが基本です。

三価クロメート処理の工程で最重要のpH管理と処理液組成

三価クロメート処理で品質を安定させる上で、最も重要な管理項目がpHです。適正pH範囲は1.5〜2.5と狭く、わずか0.5のズレで皮膜の色調や耐食性が大きく変わります。六価クロメートと比べてこのpH許容範囲が著しく狭い点が、三価クロメートの工程管理を難しくしている最大の要因です。つまりpH管理は必須です。

pHが上昇（アルカリ側に傾く）すると、クロメート皮膜の形成反応が鈍化し、発色が淡くなると同時に耐食性が低下します。逆にpHが低下（酸性が強まる）すると過剰反応が起き、皮膜が脆化したり亜鉛めっき面自体が過度に溶解して外観不良を引き起こします。どちらのズレも即座に不良品を生み出すため、日々の定期測定と調整が欠かせません。

処理液の主要成分は、三価クロム化合物（硝酸クロム・塩化クロムなど）、有機酸・錯化剤（クエン酸・乳酸・マロン酸など）、コバルト塩やシリカ系添加剤などで構成されます。それぞれの役割は次の通りです。

🔵 三価クロム化合物：皮膜の基本骨格を形成し、耐食性と密着性を付与する主成分
🔵 有機酸・錯化剤：三価クロムイオンを安定化させ、皮膜形成を均一にしてムラを防ぐ
🔵 コバルト塩（Co）：Co(H₂O)₆³⁺を形成し、皮膜内への水分浸透を防いで耐食性を補強する
🔵 シリカ（SiO₂）：皮膜表面層にバリアを張り、水分・酸素の浸透をさらに抑制する

一点、見落とされがちな事実があります。三価クロメート処理液には六価クロムが含まれていないにもかかわらず、処理後の皮膜からは経時的に微量の六価クロムが検出されます。佐和鍍金工業のテクニカルレポートによると、処理後6ヶ月時点で最大0.1μg/cm²（六価クロメートの約1/3000）の六価クロムが検出されることが報告されています。これはコバルト塩が反応する際に皮膜中の三価クロムの一部が酸化されることが原因です。RoHS対応品として出荷する場合は、この点も含めた定期的な検証を行うことが望まれます。

処理液の管理では、クロム濃度だけでなく補助金属・添加剤の濃度バランスも定期分析で確認します。使用中に成分は徐々に消耗・変質するため、単純にクロム補給だけでは全体バランスが崩れる点に注意が必要です。液の老化や汚染（鉄分・油分の混入）が進むと、外観のバラツキが顕著になります。

参考リンク（処理液成分・pH管理の詳細データ）。
佐和鍍金工業技術レポート「三価クロムクロメートの現状Q&A」

三価クロメート処理の工程で見落とされがちな乾燥温度の落とし穴

乾燥工程は「ただ乾かすだけ」と軽く見られがちですが、三価クロメートの防錆性能を最終的に決定づける重要な工程です。処理直後のクロメート皮膜は水分を含んだ柔らかいゲル状態にあります。乾燥によってこの皮膜が固化し、緻密な酸化物・水酸化物複合膜として機能するようになります。乾燥が不十分だと皮膜の化学反応が不完全なまま固まるため、防錆性能が著しく低下します。

三価クロメートの推奨乾燥温度は60〜100℃です。六価クロメートは70℃を超えると皮膜にクラック（ひび割れ）が発生して耐食性が急落するのに対し、三価クロメートは皮膜厚が0.1μm程度と薄いためクラックが入りにくく、100℃付近まで耐食性の低下がほとんど起きないという特徴があります。これは三価クロメートの大きなアドバンテージです。

ただし、200℃を超えるような極端な高温環境では、皮膜中のCr(Ⅲ)がCr(Ⅵ)に酸化され始め、皮膜性状が変化します。また、温度85℃・湿度85%の環境に一週間さらすと皮膜が赤色に変色する事例も報告されています。保管・輸送環境にも注意が必要ということですね。

比較すると次のようになります。

項目	三価クロメート	六価クロメート
推奨乾燥温度	60〜100℃	60℃以下
皮膜クラックの発生	入りにくい	70℃超で発生しやすい
使用環境の耐熱上限目安	〜120℃（耐食性低下なし）	〜60〜70℃
高温時の自己修復	なし（Co・Si補強で補完）	水分が失われると急低下

もう一点、乾燥後の保管環境も見逃せません。三価クロメート皮膜は六価クロメートの「自己修復機能」を持たないため、高湿度環境での長期保管は皮膜の劣化を招きます。高温多湿を避け、製品同士の擦れ傷を防ぐ梱包・保管対応も工程の一部として捉えることが重要です。

参考リンク（乾燥温度と耐食性の関係データ）。
株式会社コミヤテクノ技術サイト「クロムと六価クロム」

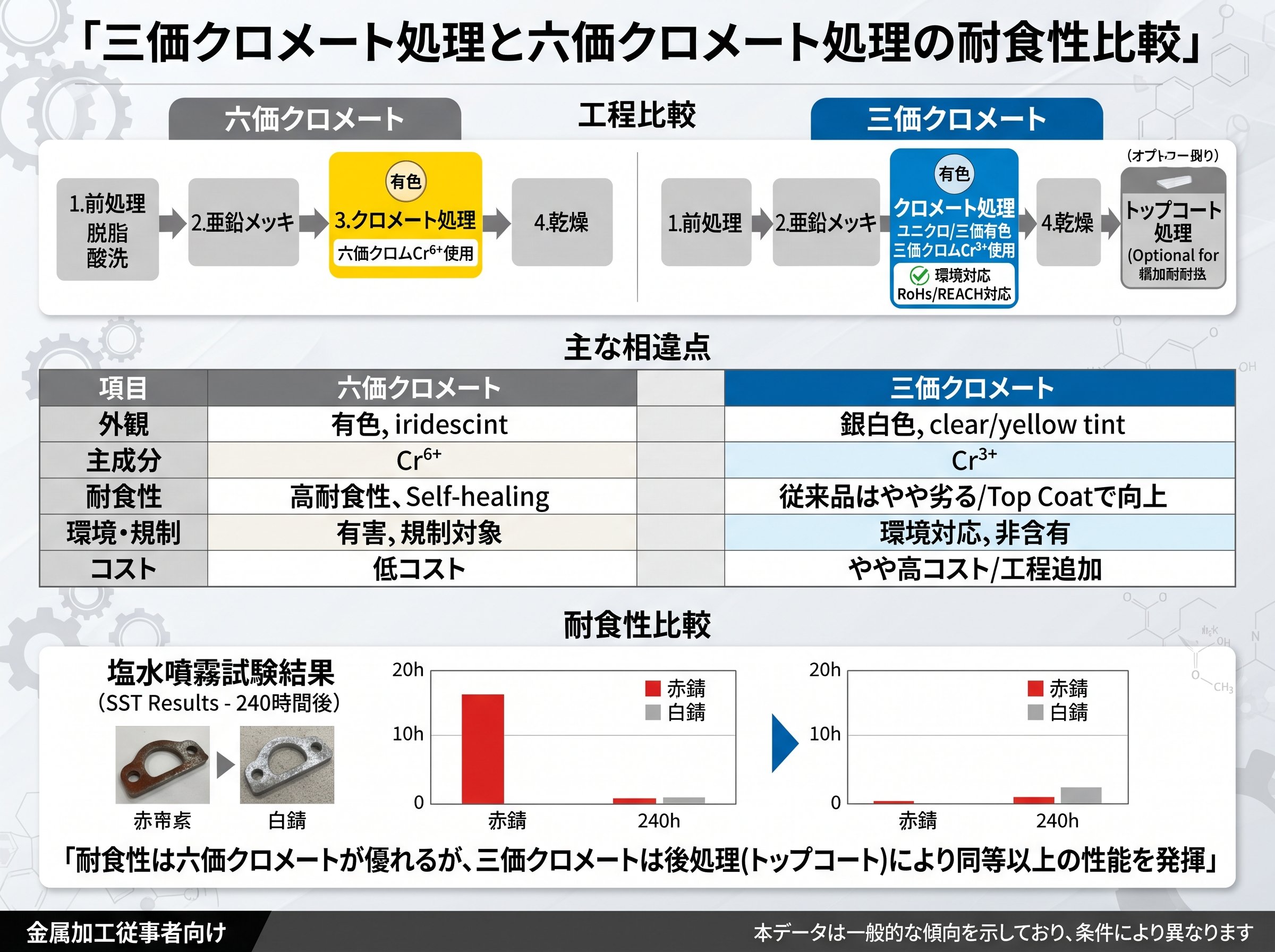

三価クロメート処理の工程における六価クロメートとの耐食性比較

「三価クロメートは六価クロメートより耐食性が劣る」という認識が現場で根強く残っています。これは導入初期（2000年代前半）の事実ですが、現在では必ずしも正確ではありません。意外ですね。技術の進化によって、状況は大きく変わっています。

耐食性の評価指標として一般的に使われるのが塩水噴霧試験（SST）です。5%塩化ナトリウム水溶液を連続的に噴霧し、白錆（亜鉛の酸化）や赤錆（鉄素地の腐食）が発生するまでの時間で防錆性能を評価します。

現在の高機能型三価クロメートの実力は次の通りです。

🟩 標準的な三価クロメート品：白錆発生まで96〜240時間
🟩 高耐食型三価クロメート（トップコート併用）：400時間以上、製品によっては500時間超
🟨 従来の六価有色クロメート品（膜厚5〜10μm）：白錆まで96〜150時間程度、トップコート併用で500時間以上

コマツの技術報告（2009年）では、三価クロメート品が240時間の塩水噴霧試験で六価クロメート品とほぼ同一の耐食性を示すことが確認されており、自動車部品や産業機械への採用が進んでいます。これは使えそうです。

三価クロメートが六価クロメートに劣る点が一つあります。それが「自己修復機能」の弱さです。六価クロムは皮膜に傷がついた際、水に可溶性のクロムイオンが溶出して傷部分に新たな皮膜を形成する「自己修復」が働きます。三価クロメートにはこのメカニズムがほとんどなく、傷を受けた部位の耐食性低下が懸念されてきました。

ただし、前述のSAWAテクニカルレポートでは「三価にも六価とは異なる擬似的な自己修復作用があるのではないか」とも指摘されており、傷を含めた96時間白錆無しが実際に確認されています。三価クロメートの自己修復に関する評価は、現在も研究が続く分野です。

自己修復力の不足を補う実務的な対策として、封孔処理（シーラー）やトップコートとの組み合わせが有効です。無機系・有機系のトップコートを重ねることで、高耐食性が求められる自動車外装部品や屋外設置機器にも対応できます。これが条件です。

参考リンク（三価・六価耐食性比較データ）。
株式会社日本アート「クロメート処理」耐食性比較表

三価クロメート処理の工程切り替えとRoHS・環境規制への実務対応

六価クロメート処理から三価クロメート処理への切り替えは、もはや「検討事項」ではなく「実務上の必須対応」となっています。EUのRoHS指令（電気・電子機器における特定有害物質の使用制限）では、六価クロムの最大許容濃度を0.1wt%（1000ppm）と定めており、これを超えた製品はEU加盟国への出荷が禁止されます。違反した場合、製品の市場撤退や出荷停止リスクが生じます。自動車分野ではELV指令も同様に六価クロムを制限しています。

六価クロムを使用した表面処理は、製品に六価クロムが残留するリスクがある点が問題です。一方、三価クロメートは処理液自体に六価クロムを含まないため、RoHSやELVといった規制への適合が容易です。ただし前述の通り、三価クロメート皮膜からも経時的に微量の六価クロムが検出されることがあるため、出荷前の検証と記録管理が求められます。

切り替えを進める際のコスト面も現実的に把握しておく必要があります。三価クロメートは六価クロメートと比較して薬剤単価が高く、液管理の手間も増えるため、処理コストは六価の1.3〜1.5倍程度になるとされています。これはデメリットの一つです。ただし、排水処理コストは逆に削減できる可能性があります。六価クロメート処理では排水中の六価クロムを硫酸と還元剤で三価に変換した上で沈殿除去する還元処理工程が必要ですが、三価クロメートではこの還元工程が不要になるため、排水処理負担が軽減されます。

現場での切り替えステップは以下のように進めると整理しやすいです。
